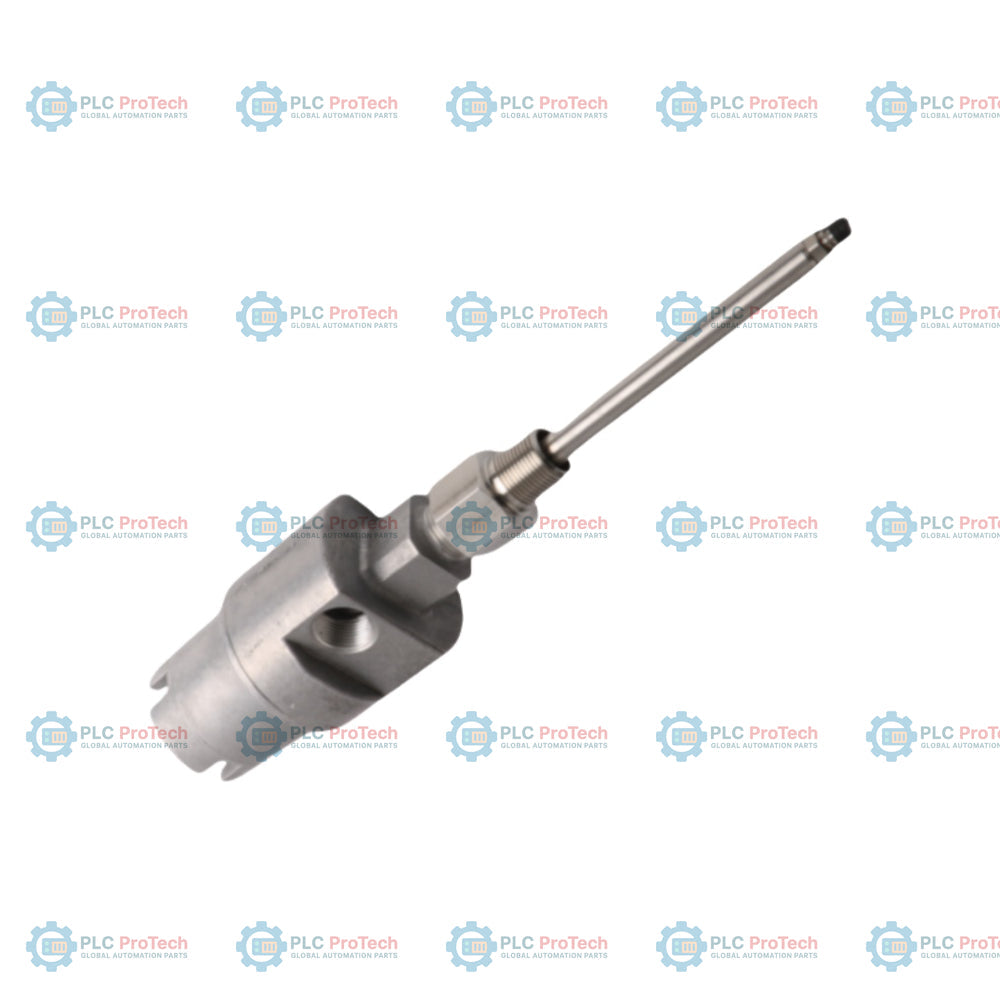

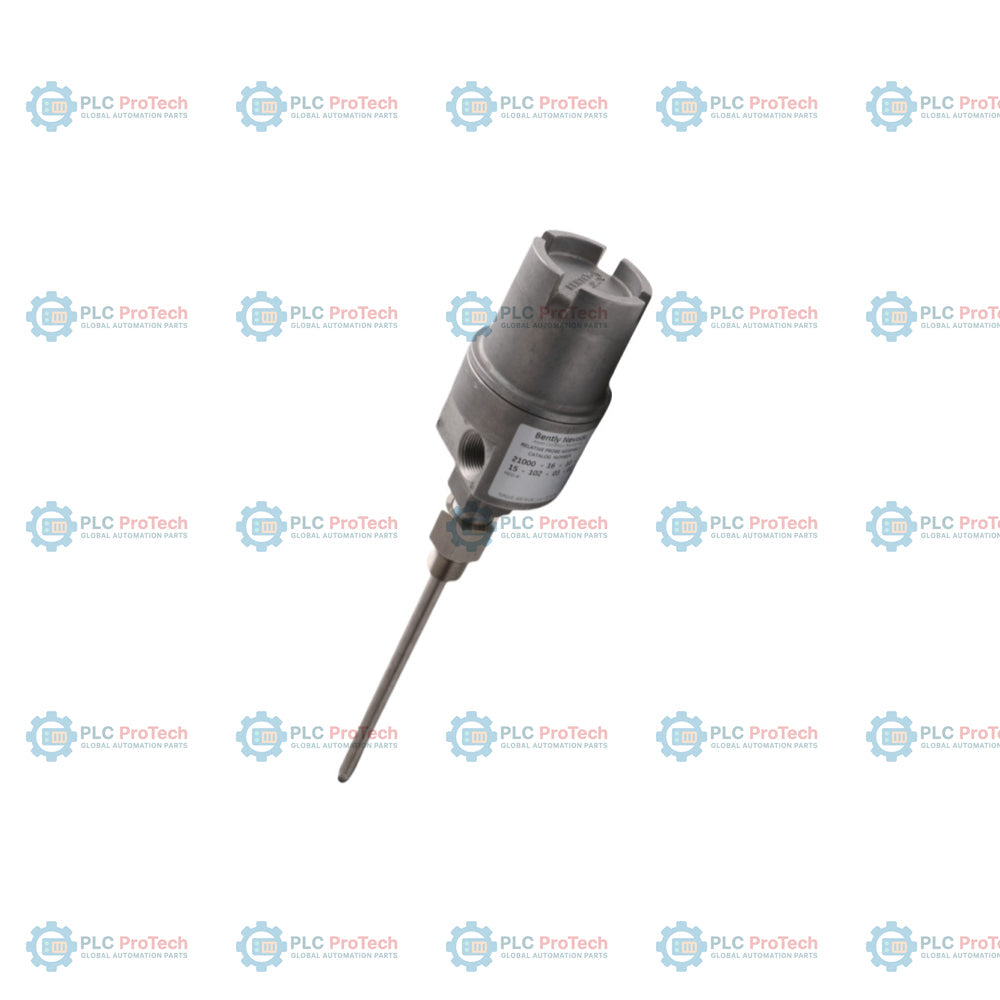

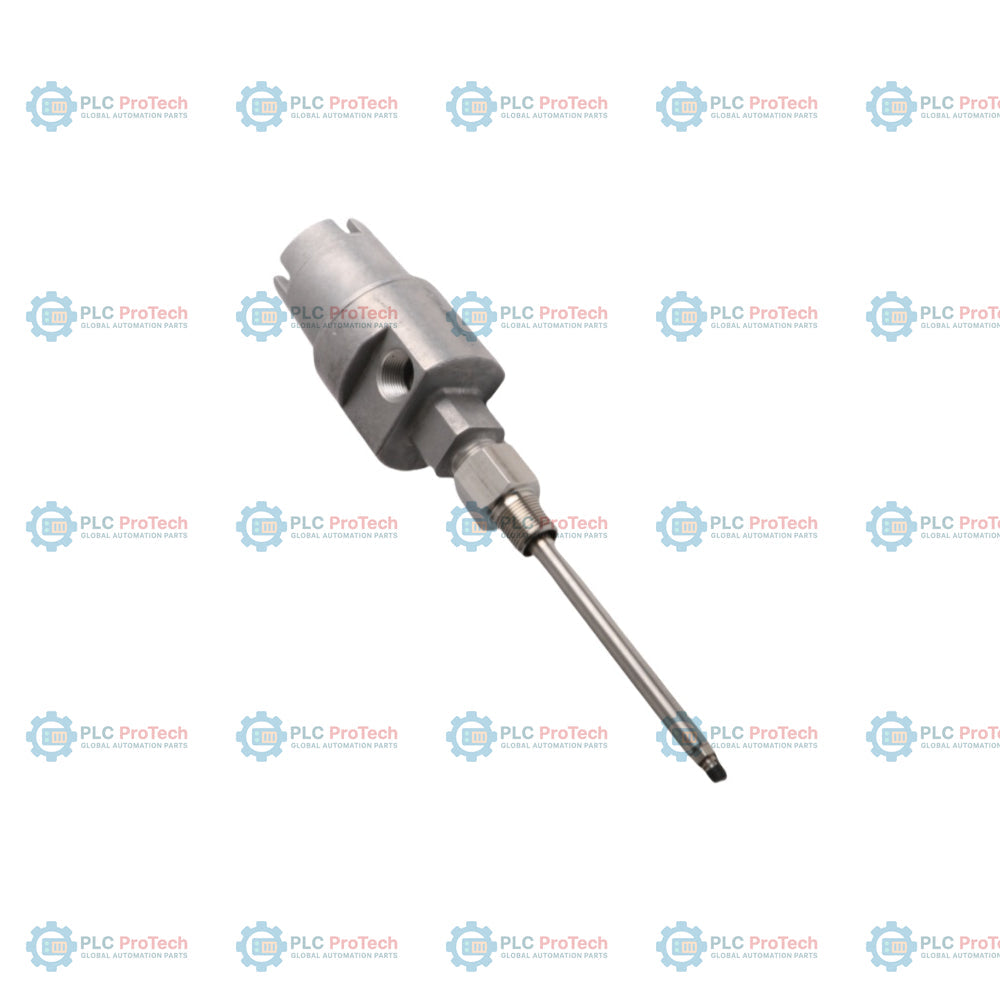

Progettato per facilitare l'installazione esterna sicura e la regolazione micrometrica precisa dei trasduttori di prossimità, l'assieme di alloggiamento per sonda di prossimità Bently Nevada 21000-26-05-15-035-04-02 offre una protezione robusta e antideflagrante per i sensori di monitoraggio delle vibrazioni critici. Questo alloggiamento meccanico consente agli ingegneri della strumentazione di regolare esternamente il gap del sensore senza rimuovere la calotta protettiva, preservando la tenuta ambientale durante il funzionamento della macchina. Realizzato in alluminio anodizzato di alta qualità, l'alloggiamento offre un'eccezionale durata contro ambienti corrosivi, umidità elevata ed esposizione a sostanze chimiche industriali tipiche degli impianti petrolchimici e di generazione elettrica.
| Codice suffisso | Descrizione del parametro | Configurazione selezionata |
|---|---|---|
| -26 | Opzione di filettatura della sonda | Filettatura M10 x 1 (compatibile con i sistemi standard con sonda da 8 mm) |
| -05 | Opzione di raccordo per conduit | Ingresso 3/4-14 NPT |
| -15 | Approvazioni degli enti | Approvazioni multiple (CSA, FM, ATEX, IECEx Classe I Div 1 / Zona 1) |
| -035 | Opzione per la lunghezza del manicotto | 3,5 pollici (88,9 mm) |
| -04 | Pozzetto di calma / opzione di protezione della sonda | Manicotto di protezione standard |
| -02 | Adattatore di montaggio / opzione di filettatura | Configurazione di montaggio NPT standard |
| Produttore | Bently Nevada |
| Famiglia di modelli | Assiemi di alloggiamento per sonde di prossimità della serie 21000 |
| Materiale dell'alloggiamento | Alluminio anodizzato |
| Dimensione della filettatura della sonda | M10 x 1 |
| Dimensione dell'ingresso per conduit | 3/4-14 NPT |
| Lunghezza del manicotto | 3,5 pollici (88,9 mm) |
| Grado di protezione contro le infiltrazioni | IP66 / NEMA 4X |
| Classificazione dell'area pericolosa | Classe I, Divisione 1, Gruppi B, C e D; Zona 1, Ex d IIC |
| Limiti della temperatura di esercizio | -40–+100 °C (limite dell'alloggiamento, verificare i valori nominali specifici degli O-ring) |
| Paese di origine | Stati Uniti |
| Peso di spedizione (calcolato) | 1,65 kg (3,64 libbre) |
| Dimensioni della confezione (calcolate) | 250 x 150 x 150 mm (9,8 x 5,9 x 5,9 pollici) |
| Tipo di interfaccia | Assegnazione funzione / connessione |
|---|---|
| Supporto interno per sonda | Filettatura interna M10 x 1 per il montaggio diretto del corpo della sonda di prossimità da 8 mm. |
| Porte del condotto cavi | Porte filettate 3/4-14 NPT singole o doppie per il condotto di campo instradato e la protezione dei cavi. |
| Attacco di processo | Filettatura di montaggio lato macchina progettata per sigillare contro l’alloggiamento del cuscinetto o la parete della carcassa. |
La serie 21000 presenta un corpo in alluminio anodizzato, che la rende notevolmente più leggera e conveniente rispetto alla corrispondente serie 21001 in acciaio inossidabile. Tuttavia, gli ingegneri devono verificare che l’esposizione ambientale consenta l’uso dell’alluminio; nelle applicazioni marine ad alta salinità o in ambienti sottoposti a lavaggi chimici estremi, è preferibile la serie 21001 in acciaio inossidabile. Si noti che l’opzione con filettatura M10 x 1 (-26) è configurata esclusivamente per sonde metriche da 8 mm e non è compatibile con le sonde filettate standard inglesi 3/8-24 UNF.
Una causa comune di insuccesso durante la messa in servizio è legata alla dilatazione termica meccanica. Quando le macchine si riscaldano, la dilatazione termica sia dell’alloggiamento della turbina sia del manicotto della sonda può modificare il gap fisico della sonda rispetto all’albero. Per macchine che funzionano oltre 80 °C, ricalcolare i parametri di dilatazione termica per evitare il contatto fisico tra la punta della sonda e il bersaglio dell’albero durante il funzionamento a regime.
Quando si fa passare il cavo di prolunga attraverso l’ingresso del condotto 3/4-14 NPT, realizzare sempre un anello salvagoccia per evitare che l’umidità si accumuli sul connettore interno tra sonda e prolunga. L’uso di un sigillante per filetti non indurente è fondamentale per le filettature NPT del condotto, al fine di mantenere il grado di protezione IP66 del sistema e prevenire il degrado ambientale a lungo termine.
Svitare e rimuovere la calotta protettiva esterna in alluminio dell’alloggiamento per accedere ai componenti interni di bloccaggio del manicotto.
Instradare con cautela il cavo della sonda di prossimità attraverso il manicotto interno e avvitare la sonda M10 x 1 nell’estremità filettata del manicotto fino a inserirla completamente in sede.
Inserire il manicotto nell’alloggiamento, montare l’insieme dell’alloggiamento sulla carcassa della macchina utilizzando l’adattatore di montaggio standard e verificare l’integrità della tenuta.
Utilizzando un voltmetro calibrato collegato al sensore proximitor, regolare la profondità del manicotto finché la tensione del gap target non è impostata. Bloccare il collare del manicotto, ricollegare la calotta esterna e serrare alla coppia prevista dalle specifiche OEM.
