Descrizione

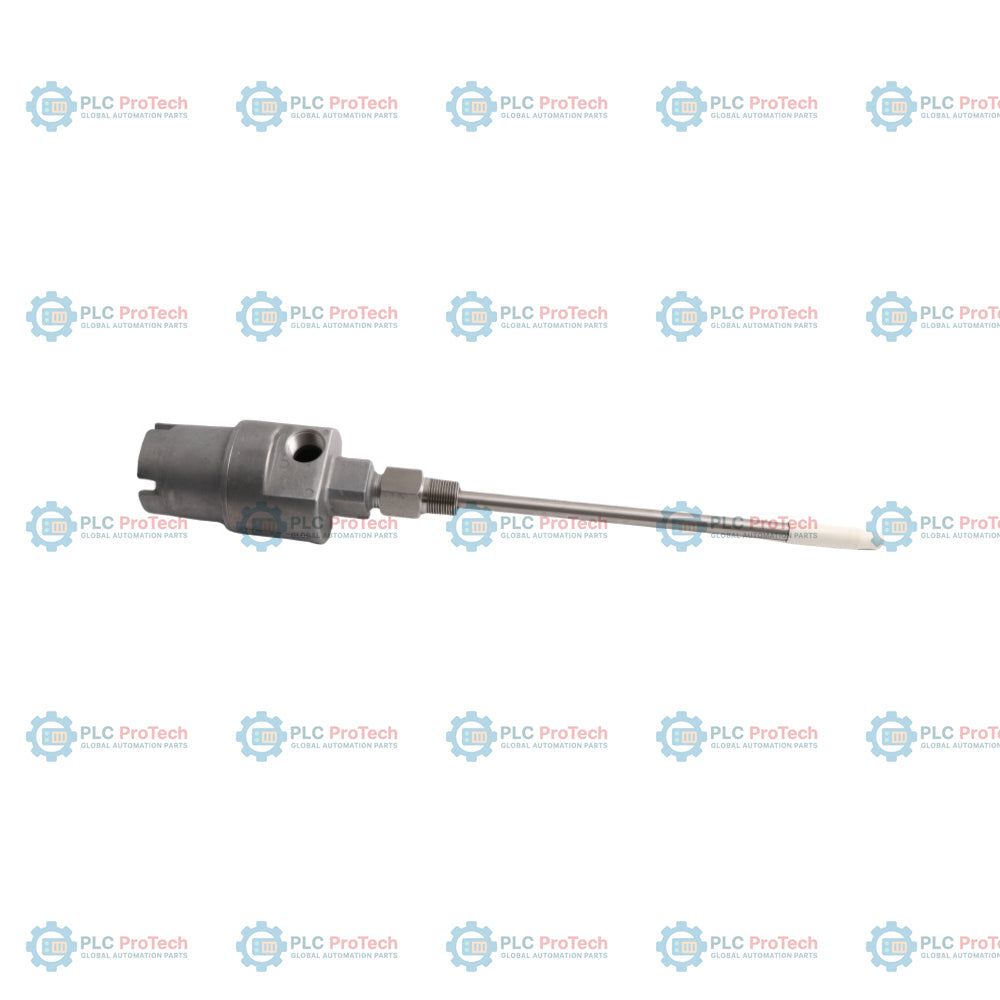

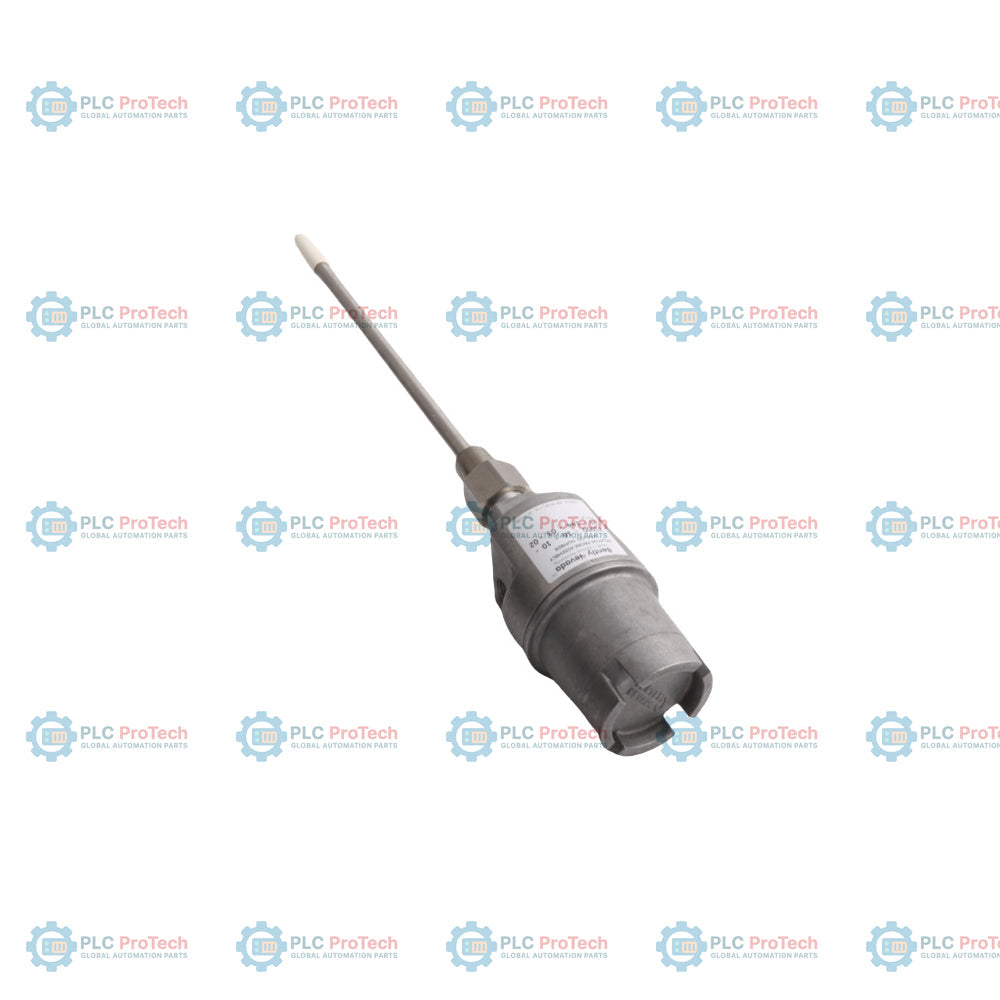

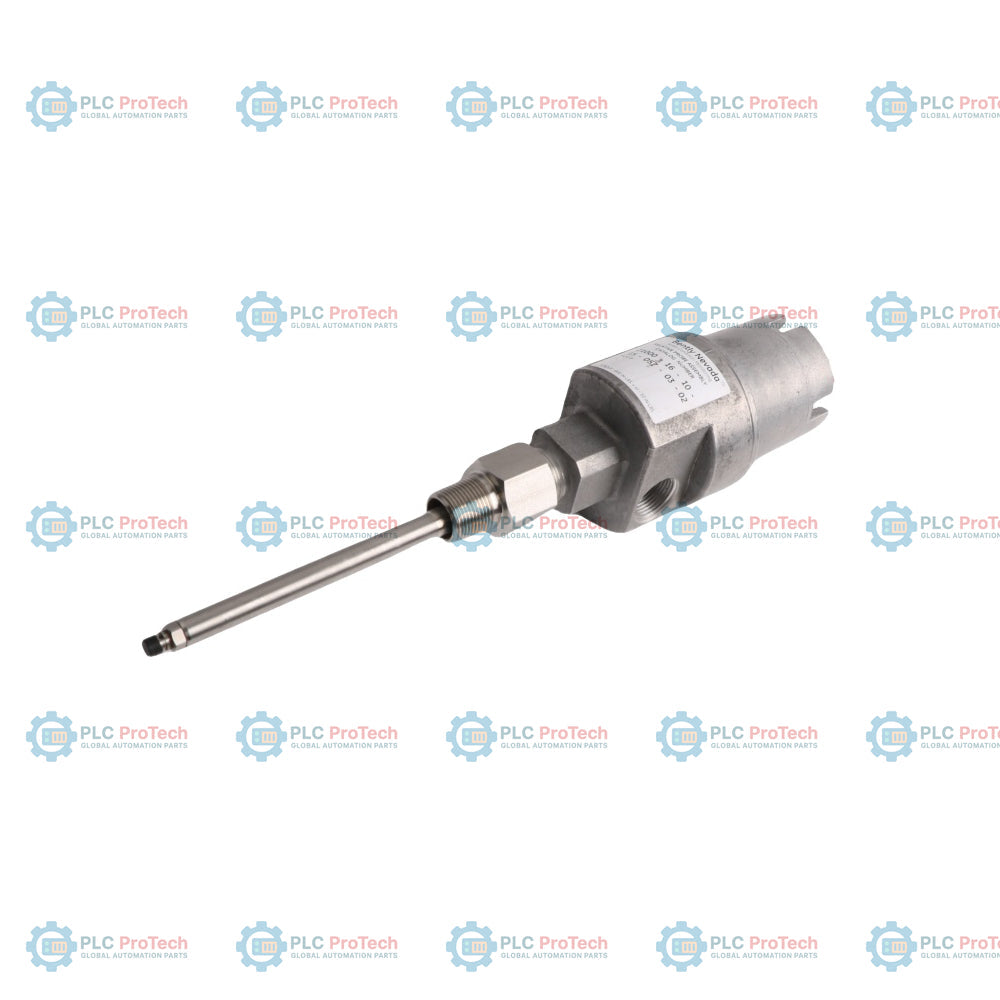

21000-28-05-00-076-04-02: Gruppo alloggiamento della sonda di prossimità 21000 con una sonda di prossimità 3300 XL da 8 mm con montaggio inverso e certificazioni per aree pericolose selezionabili (Opzione 28), cavo della sonda da 0,5 metri (20 pollici) (Opzione 05), lunghezza dell'adattatore distanziatore pari a zero (Opzione 00), penetrazione della sonda di 7,6 pollici (193 mm) (Opzione 076), un raccordo a tappo 3/4-14 NPT (Opzione 04) e una filettatura di montaggio 3/4-14 NPT (Opzione 02).

Questo gruppo interamente metallico viene utilizzato per il montaggio esterno delle sonde di prossimità su macchinari rotanti. Conforme allo Standard 670 dell'American Petroleum Institute (API), presenta un corpo in alluminio con un manicotto in acciaio inossidabile 304. Il manicotto contiene e protegge la sonda con montaggio inverso, consentendo la regolazione esterna della distanza della sonda durante il funzionamento della macchina. Questa variante utilizza un cavo da 0,5 metri ed è fornita senza adattatore distanziatore, garantendo una penetrazione diretta del manicotto di 7,6 pollici attraverso il corpo della macchina. La protezione della porta è assicurata da un singolo tappo NPT, mentre la filettatura di montaggio è lavorata con circa 5-7 filetti completi per aumentare la rigidità del collegamento e la resistenza meccanica.

Caratteristiche

• Opzione 28: contiene una sonda di prossimità 3300 XL da 8 mm con montaggio inverso e diverse certificazioni per aree pericolose.
• Opzione 05: dotata di un cavo della sonda da 0,5 metri (20 pollici).
• Opzione 00: non dispone di un adattatore distanziatore e si monta direttamente sul corpo della macchina.
• Opzione 076: manicotto lavorato che fornisce una lunghezza di penetrazione della sonda di 7,6 pollici (193 mm).
• Opzione 04: fornita con un tappo 3/4-14 NPT per gli ingressi dei condotti inutilizzati.
• Opzione 02: filettatura di montaggio standard 3/4-14 NPT con 5-7 filetti completi per un'elevata rigidità del collegamento.
• Corpo dell'alloggiamento in alluminio: leggero e resistente alla corrosione negli ambienti industriali.
• Manicotto in acciaio inossidabile 304: offre protezione meccanica alla punta della sonda del sensore e al cavo.
• Conformità API 670: soddisfa i requisiti dimensionali e di tenuta per gli alloggiamenti delle sonde di prossimità montati esternamente.

Applicazioni

• Monitoraggio esterno delle vibrazioni e della posizione su turbine a vapore, turbine a gas e compressori.
• Misurazioni delle vibrazioni radiali dell'albero, della posizione assiale e della velocità secondo le specifiche API 670.
• Ambienti industriali che richiedono una protezione antideflagrante o a prova di fiamma per gli alloggiamenti dei sensori di prossimità.
• Impianti petrolchimici, raffinerie di petrolio e gas e impianti di generazione di energia.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Supporto del manicotto: Poiché la lunghezza di penetrazione della sonda (opzione D) è di 7.6 pollici (193 mm), non è necessario un supporto aggiuntivo del manicotto secondo la regola dei 12 pollici, ma è necessario mantenere il corretto allineamento all'interno della porta di montaggio.
• Rigidità del montaggio: Assicurarsi che la filettatura di montaggio 3/4-14 NPT (opzione F: 02) sia serrata saldamente. Questa filettatura lavorata garantisce circa 5-7 filetti completi per un'elevata resistenza e rigidità del collegamento.
• Regolazione della distanza della sonda: Regolare esternamente la distanza della sonda avvitando o svitando il gruppo rispetto alla custodia prima del serraggio finale. Per i dettagli esatti sulla calibrazione tensione-distanza, consultare la Guida per l'utente del sistema trasduttore 3300 XL 8 mm.
• Tenuta del conduit: Utilizzare il tappo 3/4-14 NPT fornito per sigillare gli ingressi del conduit inutilizzati e mantenere l'integrità dell'involucro contro l'ingresso di umidità e sporco.
• Limite di temperatura: Evitare di esporre la sonda interna a temperature inferiori a -34 degC (-30 degF) per prevenire danni alle tenute di pressione della sonda.

Conformità e certificazioni

• RoHS: Conforme alla Direttiva 2011/65/UE della Comunità Europea.
• Protezione dell'involucro: Conforme ai requisiti API 670 e alle classificazioni degli involucri di Tipo 4.
• Sicurezza nelle aree pericolose: Compatibile con sonde a sicurezza intrinseca e antideflagranti certificate secondo gli schemi CSA, ATEX e IECEx (approvazioni selezionabili con l'opzione 28).
