Descrizione

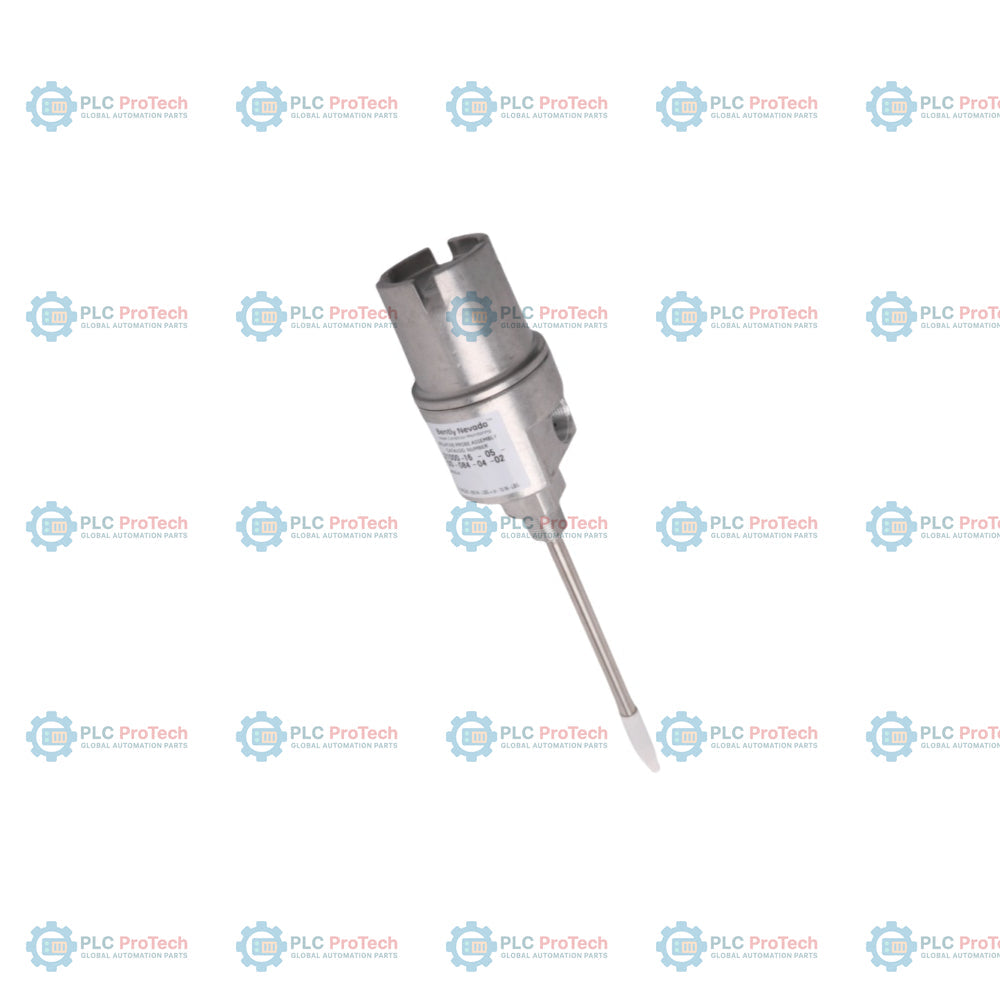

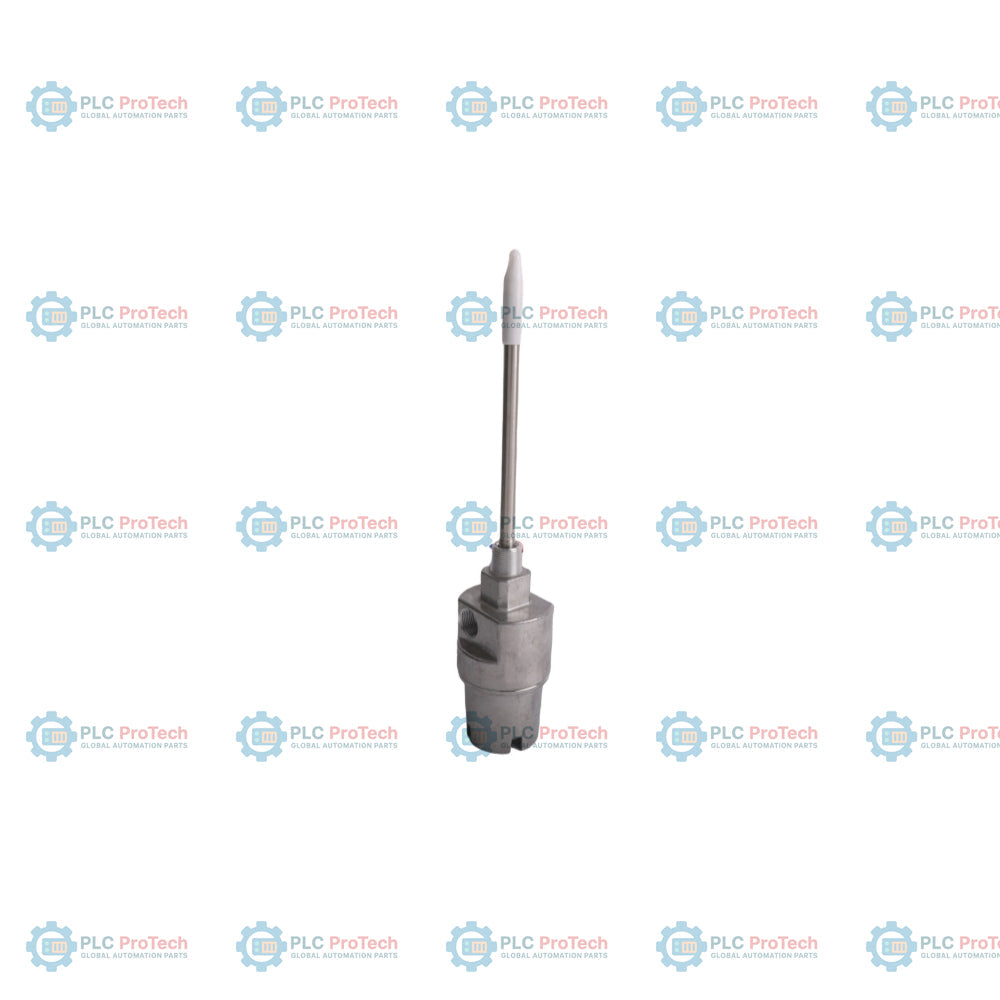

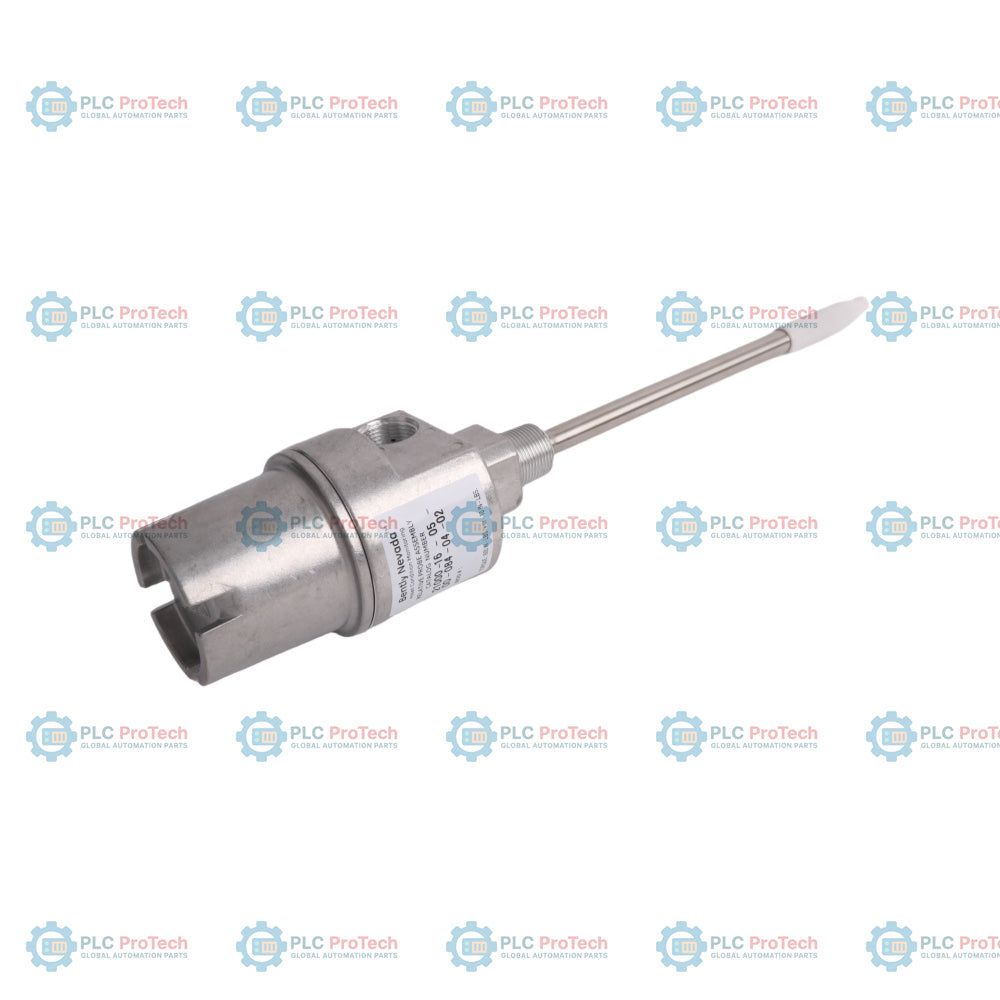

21000-28-05-00-105-04-02 è un robusto gruppo alloggiamento per sonda di prossimità, progettato per la protezione dei macchinari industriali e il monitoraggio delle condizioni. Questa configurazione include una sonda 3300 XL da 8 mm (opzione 28) con omologazioni selezionabili per aree pericolose, per una misurazione precisa dello spostamento a correnti parassite di apparecchiature rotanti critiche. Il gruppo alloggiamento è dotato di un corpo in alluminio con manicotto in acciaio inossidabile 304, che garantisce protezione alla sonda e all'interfaccia del cavo in ambienti operativi gravosi. Questa unità specifica è configurata per una lunghezza del cavo della sonda di 0,5 m (opzione 05) e una profondità di penetrazione della sonda di 10,5 pollici (opzione 105). Viene fornita senza adattatore distanziatore (opzione 00) e include un tappo 3/4-14 NPT (opzione 04) per l'interfaccia con il conduit standard, con una filettatura di montaggio 3/4-14 NPT (opzione 02).

Caratteristiche

• Sonda 3300 XL da 8 mm (opzione 28): Fornisce la misurazione standard del settore delle vibrazioni dell'albero e della posizione assiale mediante correnti parassite.
• Idoneità per aree pericolose: Configurata per omologazioni selezionabili per aree pericolose, adatta ad ambienti gravosi.
• Costruzione del corpo in alluminio: Gruppo alloggiamento resistente con manicotto in acciaio inossidabile 304 per la resistenza alla corrosione e la protezione meccanica.
• Integrazione compatta: Progettata per il montaggio diretto sulla carcassa della macchina, proteggendo il cavo e il connettore della sonda.
• Raccordi (opzione 04): Include un tappo 3/4-14 NPT per un ingresso sicuro del cavo e la tenuta del conduit.

Applicazioni

• Apparecchiature per la generazione di energia (turbine, generatori)
• Processi nel settore petrolifero e del gas (compressori, pompe)
• Macchinari rotanti petrolchimici e industriali
• Protezione di macchinari critici nei casi in cui si applichino gli standard API 670

Informazioni per l'ordine

Codice prodotto ordinabile	21000-28-05-00-105-04-02	Gruppo alloggiamento per sonda di prossimità 21000
A - Sonda	28	Sonda 3300 XL da 8 mm, omologazioni selezionabili per aree pericolose
B - Lunghezza del cavo della sonda	05	0,5 m (20 pollici)
C - Adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	105	10,5 pollici (267 mm)
E - Raccordi	04	Solo un tappo 3/4-14 NPT
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Codice prodotto	21000-28-05-00-105-04-02
Materiale del corpo	Alluminio con manicotto in acciaio inossidabile 304
Compatibilità della sonda	3300 XL da 8 mm
Peso	1,1 kg (2,4 lb), valore tipico
Temperatura operativa	Da -51 °C a +177 °C (da -60 °F a +351 °F)
Filettatura di montaggio	3/4-14 NPT

Linee guida per l'installazione

• Assicurarsi che la lunghezza di penetrazione della sonda (opzione D) sia compatibile con la carcassa della macchina e con la distanza nominale richiesta.
• Per lunghezze di penetrazione comprese tra 1,0 e 2,0 pollici, potrebbe essere necessaria una controsvasatura della carcassa della macchina per ridurre gli effetti della vista laterale.
• Se la lunghezza di penetrazione (C + D) supera 300 mm (12 pollici), è necessario un supporto aggiuntivo del manicotto per evitare risonanze.
• Per i collegamenti del conduit NPT si applicano i requisiti di coppia standard, al fine di mantenere la tenuta ambientale.
