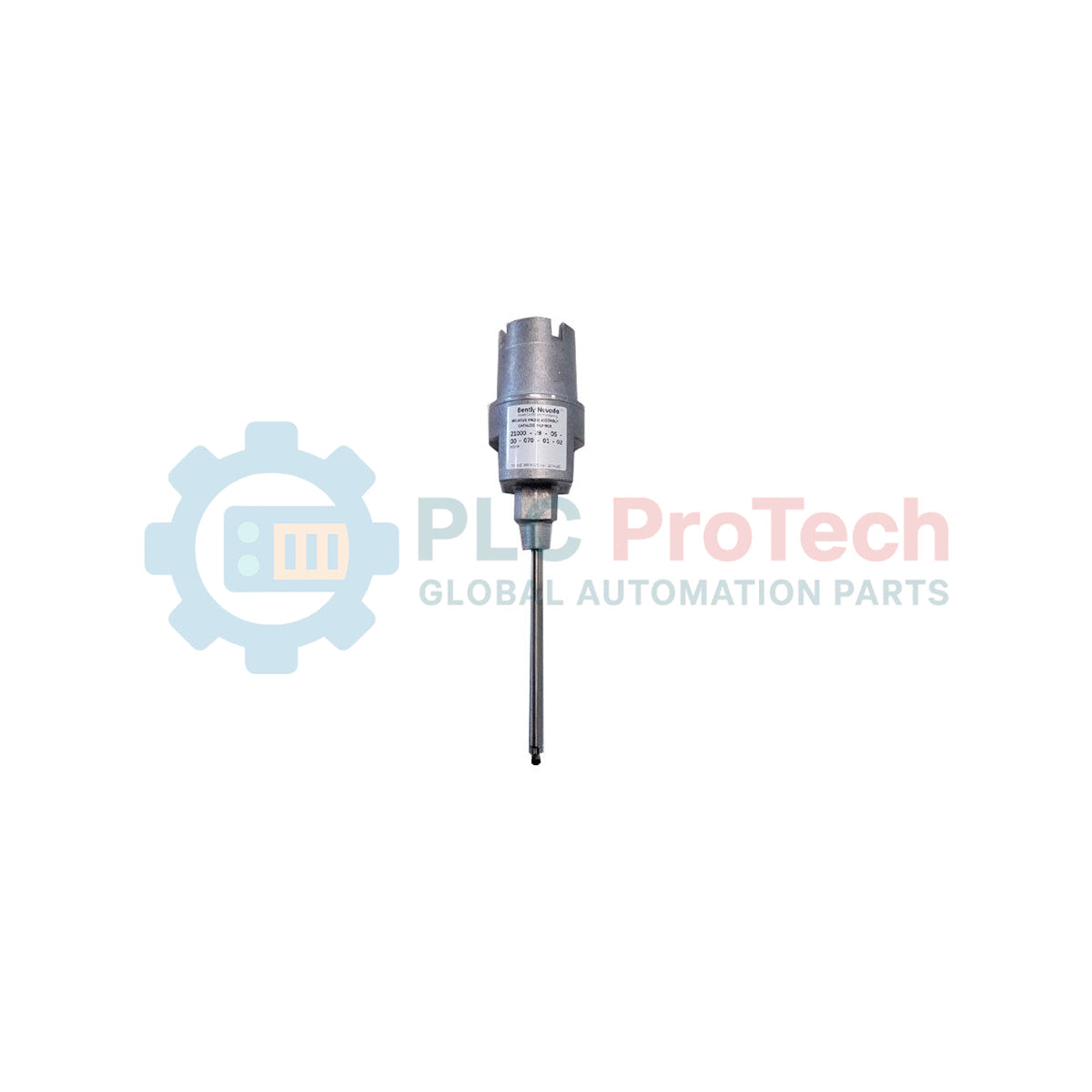

Bently Nevada 21000-30-10-00-078-04-02 Gruppo alloggiamento della sonda di prossimità

Panoramica del prodotto

Il 21000-30-10-00-078-04-02 è un gruppo alloggiamento specializzato per sonda di prossimità di Bently Nevada, progettato per fornire una robusta protezione meccanica e una tenuta ambientale per i sensori di monitoraggio delle vibrazioni. Questo gruppo è configurato specificamente per la sonda di prossimità 3300 XL da 11 mm, un sensore ad alte prestazioni utilizzato per misurare i giochi dei cuscinetti a film fluido, le vibrazioni dell'albero e la posizione assiale in grandi macchinari rotanti come turbine, compressori e pompe.

Nota sullo stato del prodotto: Questo specifico codice prodotto è stato sostituito dal 21000-29-10-00-078-04-02. Sebbene la configurazione 21000-30 sia ancora comune negli impianti precedenti, i nuovi progetti e le sostituzioni passano generalmente alla serie aggiornata 21000-29 per mantenere la conformità ai più recenti standard globali di certificazione.

Configurazione tecnica

La scomposizione del codice prodotto rivela l'interfaccia meccanica ed elettrica specifica di questo gruppo:

• Opzione sonda (30): Integrata con una sonda 3300 XL da 11 mm, dotata di molteplici approvazioni globali (ATEX, CSA, ecc.) per l'uso in aree pericolose.

• Lunghezza del cavo (10): Include un cavo della sonda da 1,0 metri (39 pollici) , destinato al collegamento a un sensore Proximitor o a un cavo di estensione.

• Penetrazione della sonda (078): Profondità di penetrazione di 7,8 pollici (198 mm) nel carter della macchina, che consente di posizionare con precisione la punta della sonda rispetto all'albero target.

• Montaggio e raccordi (04/02): Utilizza una filettatura di montaggio standard 3/4-14 NPT e include un singolo tappo 3/4-14 NPT per sigillare l'ingresso del condotto dell'alloggiamento.

• Protezione dell'alloggiamento: L'alloggiamento in alluminio o acciaio inossidabile protegge il delicato collegamento del cavo della sonda da umidità, olio e danni meccanici comuni negli ambienti industriali.

Specifiche tecniche

Domande frequenti tecniche

Perché il 21000-30 è stato sostituito dal 21000-29?

Bently Nevada aggiorna spesso i codici prodotto per riflettere cambiamenti nei processi produttivi o per consolidare le certificazioni globali. La versione 21000-29 fornisce generalmente un accoppiamento meccanico e una forma identici, garantendo però la conformità alle direttive attuali sulle aree pericolose e agli standard sui materiali.

Qual è lo scopo dell'opzione "Nessun adattatore distanziatore" (00)?

L'opzione "00" indica che l'alloggiamento viene montato direttamente sul carter della macchina o su un supporto filettato, senza un distanziatore intermedio. Viene utilizzata quando la profondità di penetrazione di 7,8 pollici è sufficiente per raggiungere il target senza bisogno di spazio aggiuntivo per il corpo dell'alloggiamento.

Posso utilizzare una sonda 3300 XL da 8 mm in questo alloggiamento?

Questo specifico gruppo è alesato e filettato per la sonda da 11 mm. Sebbene i corpi degli alloggiamenti siano simili, il montaggio interno e la gestione dei cavi sono ottimizzati per la testa della sonda da 11 mm e per le dimensioni specifiche del relativo connettore.

Guida all'ingegneria e all'installazione

• Regolazione del gap: Prima del serraggio finale, utilizzare un voltmetro o uno strumento di calibrazione Bently Nevada TK-3 per impostare il gap della sonda (in genere -9,0 VCC per il sistema 3300 XL da 11 mm). Una regolazione accurata del gap è fondamentale per l'intervallo di misura lineare.

• Sigillatura della filettatura: Utilizzare un sigillante per filettature appropriato sulle filettature di montaggio 3/4-14 NPT per prevenire perdite d'olio dal carter della macchina. Assicurarsi che il sigillante sia compatibile con l'olio lubrificante della macchina.

• Gestione dei cavi: Durante l'installazione della sonda nell'alloggiamento, assicurarsi che il cavo non sia attorcigliato o schiacciato. Utilizzare il passaggio interno del cavo per fornire uno scarico della trazione al cavo da 1,0 metri.

• Collegamento del condotto: Assicurarsi sempre che il tappo NPT o il condotto collegato siano serrati per mantenere il grado di protezione NEMA 4X o IP66 dell'alloggiamento, proteggendo l'elettronica interna dagli agenti atmosferici.
