Descrizione

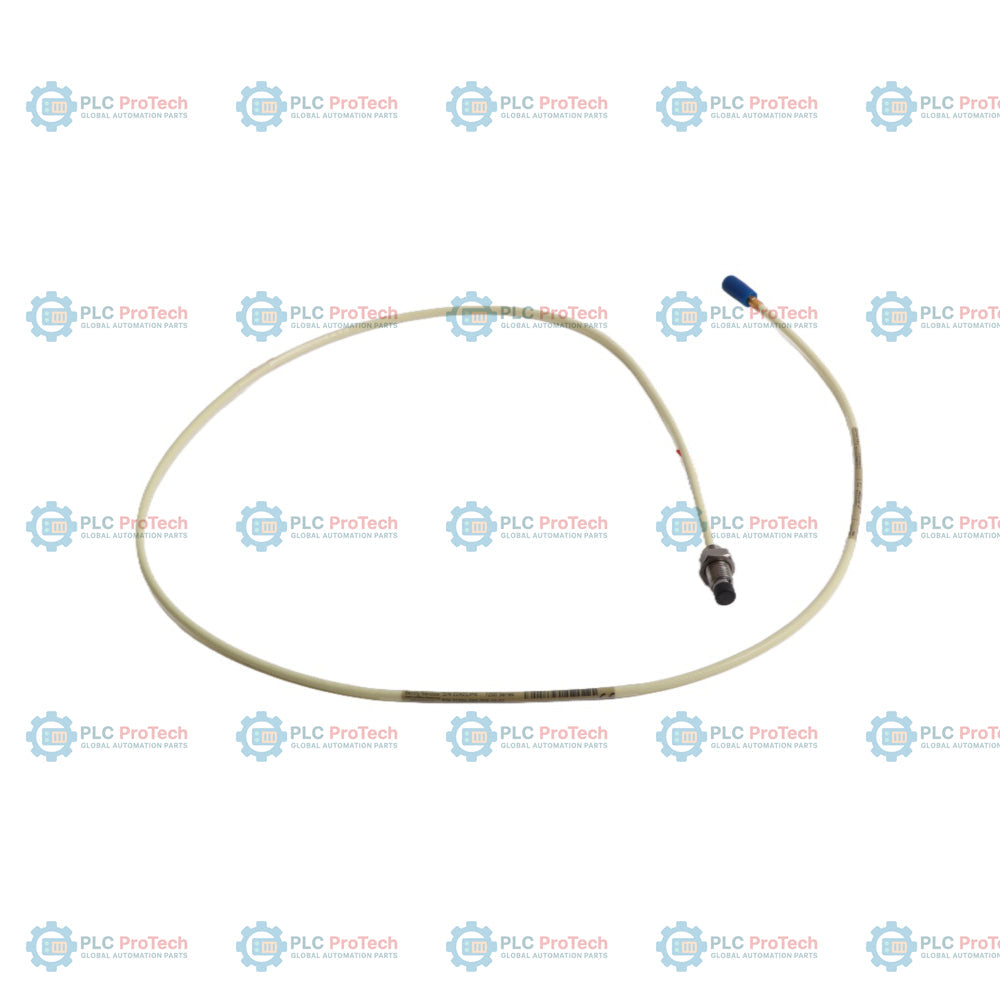

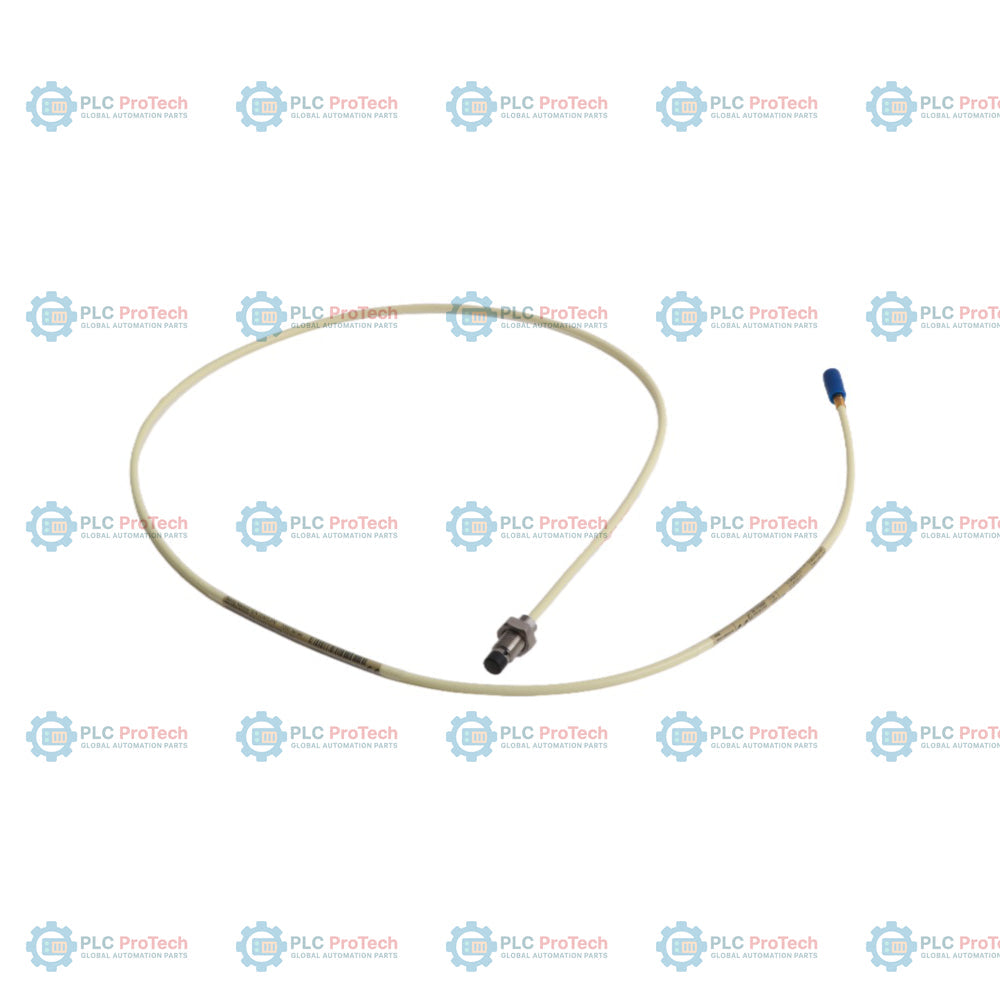

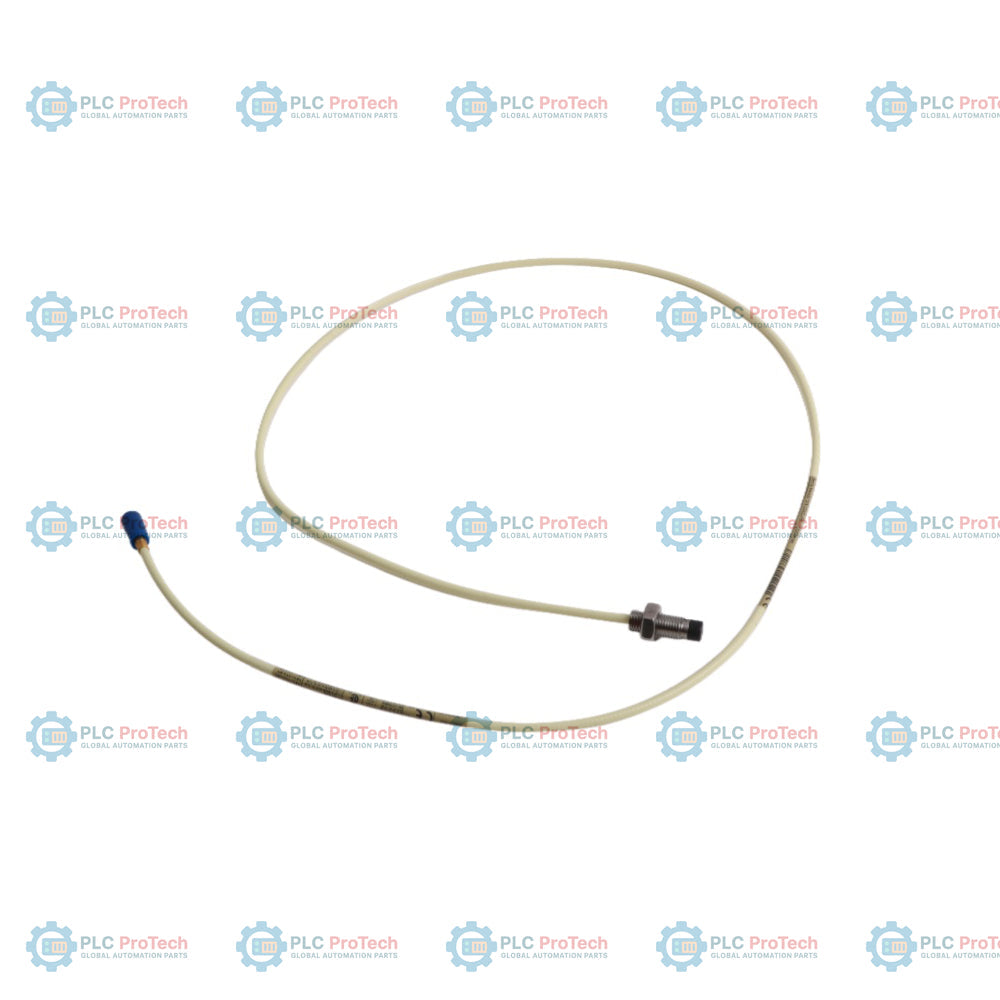

Una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza complessiva del corpo di 1,6 pollici (opzione 16) e una lunghezza totale del cavo di 1,0 m (opzione 10) definiscono le dimensioni fisiche specifiche della Bently Nevada 21504-00-16-10-02, una sonda di prossimità con montaggio standard da 8 mm. Questo sensore funziona secondo il principio delle correnti parassite, misurando le distanze statiche e dinamiche tra la punta della sonda e il bersaglio osservato. Realizzata con una punta in solfuro di polifenilene (PPS) del diametro di 8 mm e filettature standard 3/8-24 UNF-2A, questa configurazione non include una protezione corazzata del cavo, consentendo la massima flessibilità del cavo e facilità di instradamento attraverso sistemi di condotti protetti.

Questa sonda di prossimità viene utilizzata nei sistemi di protezione dei macchinari per eseguire misurazioni senza contatto dello spostamento. Viene principalmente impiegata per monitorare le vibrazioni radiali, la posizione radiale media dell'albero e la posizione della spinta assiale su apparecchiature rotanti critiche. Se abbinato a un sensore Proximitor della serie 7200 e a un cavo di prolunga, il sistema fornisce un'uscita di tensione continua e lineare di 200 mV/mil (7,87 V/mm) sull'intero intervallo di misurazione calibrato di 80 mil (2,0 mm).

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, il che significa che il corpo in acciaio della sonda è completamente filettato per la massima regolazione di montaggio.
• L'opzione 16 prevede una lunghezza complessiva del corpo di 1,6 pollici, con robuste filettature 3/8-24 UNF-2A.
• L'opzione 10 include un cavo coassiale integrato da 1,0 m (39 pollici) che mantiene l'impedenza calibrata e l'integrità del segnale.
• L'opzione 02 fornisce un connettore coassiale maschio miniaturizzato che offre una terminazione elettrica sicura a un cavo di prolunga compatibile.
• Il materiale della punta in solfuro di polifenilene (PPS) resiste all'esposizione diretta ad acqua, olio lubrificante e vari prodotti chimici industriali.
• La configurazione con cavo non armato semplifica l'installazione e il cablaggio nelle staffe di macchinari con spazio limitato.

Applicazioni

La sonda con montaggio standard da 8 mm della serie 7200 è progettata per applicazioni di protezione di macchinari dell'industria pesante, tra cui turbine a vapore e a gas, compressori centrifughi, compressori alternativi, motori elettrici, generatori e pompe industriali. È adatta per:

• Monitoraggio delle vibrazioni radiali per identificare squilibri del rotore, disallineamenti e usura dei cuscinetti.
• Monitoraggio della posizione della spinta assiale per prevenire guasti catastrofici del cuscinetto reggispinta.
• Misurazioni della posizione radiale media dell'albero per valutare la stabilità del rotore e l'angolo di assetto.
• Misurazioni dell'eccentricità per rilevare la deformazione del rotore durante l'avviamento a bassa velocità.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per ottenere la massima precisione di misura e una lunga durata, seguire queste linee guida ingegneristiche durante l'installazione:

• Mantenere un'area libera da metallo minima pari a tre diametri della punta della sonda (24 mm) attorno alla punta della sonda, per evitare il bloccaggio laterale e letture di calibrazione non valide.
• Poiché questo codice SKU ha una lunghezza non filettata di 0,0 in (completamente filettata), assicurarsi che la staffa di montaggio consenta al manicotto filettato di attraversarla e bloccarsi correttamente utilizzando i controdadi in dotazione.
• Assicurarsi che il cavo coassiale sia saldamente fissato e protetto. Il raggio di curvatura minimo per il cavo coassiale non armato da 95 ohm è di 1,0 in (25,4 mm).
• Impostare la distanza della sonda utilizzando la tensione CC del sistema. La tensione di distanza intermedia standard è in genere compresa tra -10 Vcc e -12 Vcc sul monitor o sul terminale di uscita del Proximitor.

Conformità e certificazioni

Gli elementi trasduttori della serie 7200 sono conformi ai requisiti standard per aree pericolose quando collegati alle barriere di sicurezza e alla strumentazione appropriate. I sistemi certificati dispongono delle approvazioni di:

• Approvazioni CSA, FM e BASEEFA per installazioni a sicurezza intrinseca e non incendive.
