Descrizione

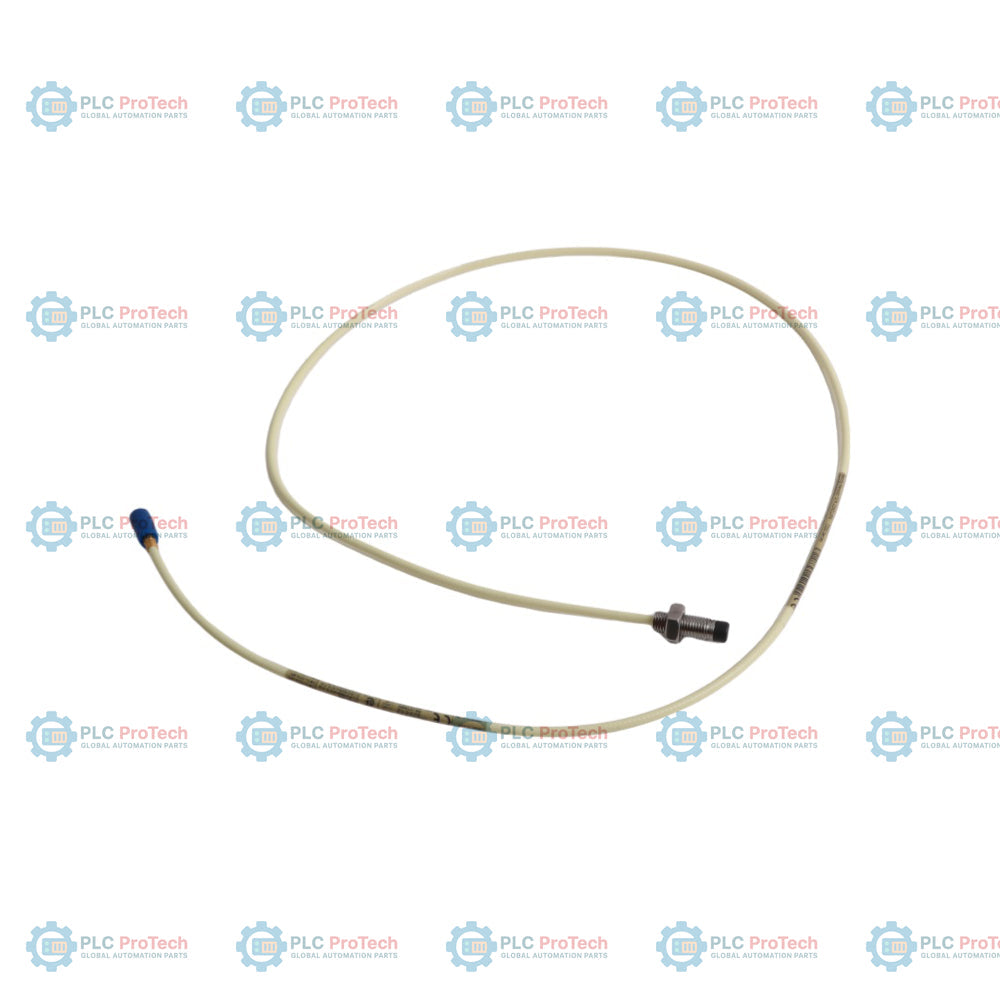

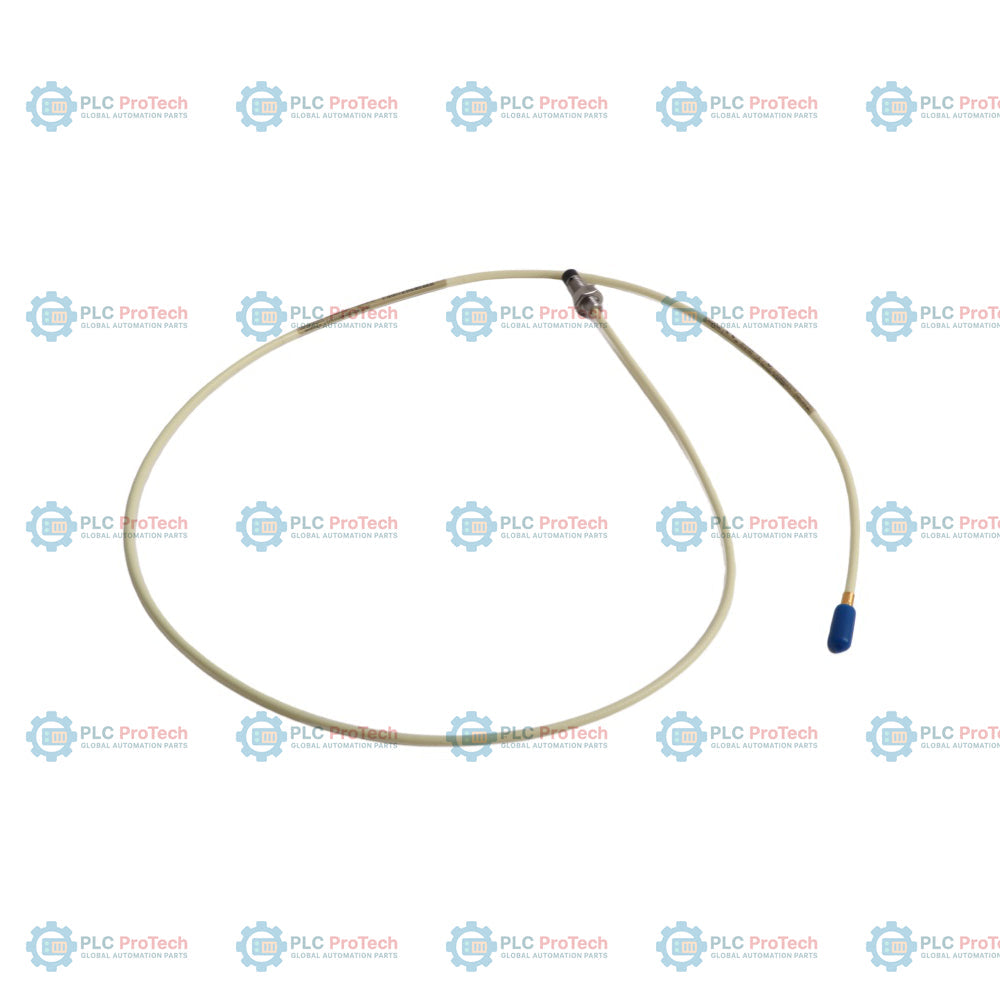

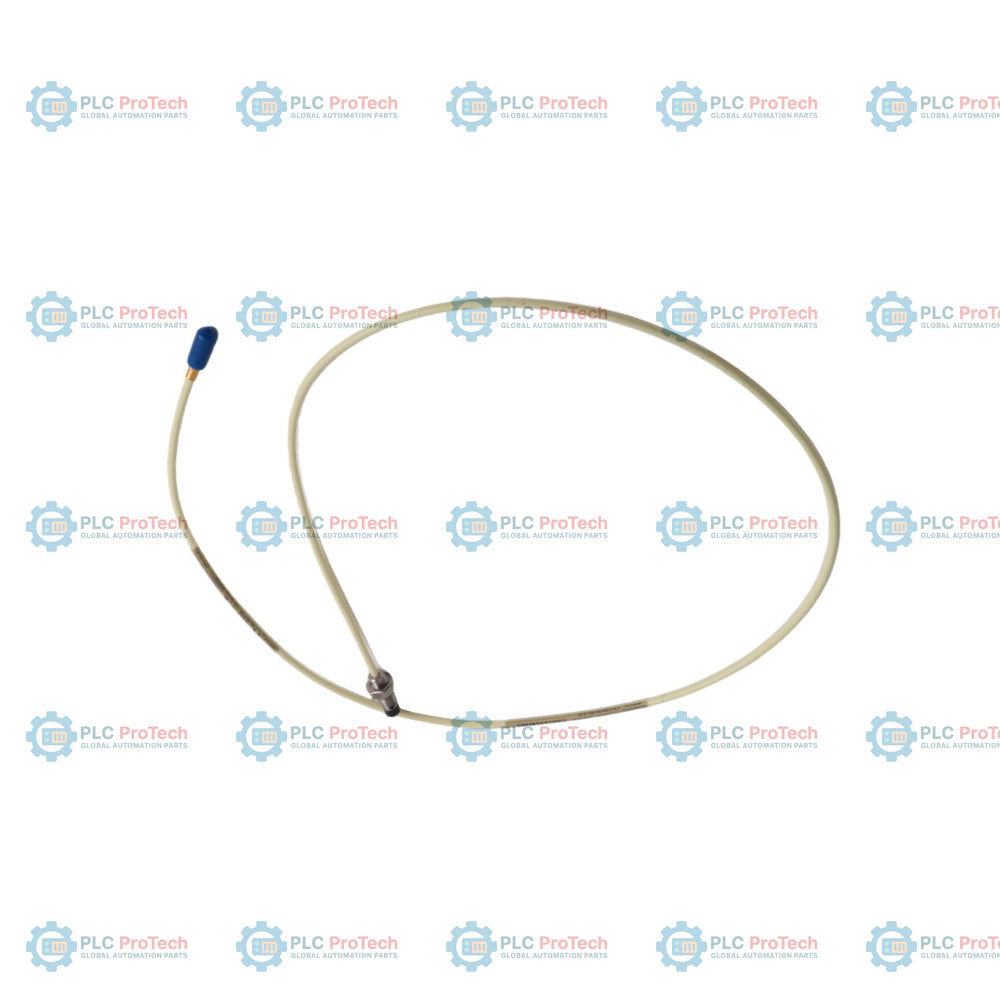

Il 21504-00-40-10-02 È una sonda di prossimità da 8 mm con montaggio standard, appartenente al sistema di trasduttori Bently Nevada della serie 7200. Questa configurazione specifica presenta una lunghezza non filettata di 0,0 mm (Opzione 00), una lunghezza del corpo di 4,0 pollici (Opzione 40), una lunghezza totale del cavo di 1,0 m (Opzione 10) e include un connettore coassiale maschio miniaturizzato (Opzione 02). Progettata per la misurazione senza contatto dello spostamento, questa sonda viene utilizzata nelle applicazioni di protezione dei macchinari, come il monitoraggio delle vibrazioni radiali dell'albero, della posizione assiale e della stabilità del rotore su apparecchiature rotanti quali turbine a vapore, compressori e pompe centrifughe. Il sistema di trasduttori di prossimità della serie 7200 funziona secondo il principio delle correnti parassite per rilevare le distanze statiche e dinamiche tra la punta della sonda e il bersaglio conduttivo osservato. Questo sistema è compatibile con i sistemi di monitoraggio delle serie 3300 e 9000 e offre un intervallo di misura lineare di 80 mil (2,0 mm) con un fattore di scala di 200 mV/mil (7,87 V/mm). La sonda da 8 mm è realizzata in solfuro di polifenilene (PPS), un materiale plastico ad alte prestazioni progettato per resistere agli ambienti industriali più impegnativi, inclusa l'esposizione all'umidità e agli agenti chimici.

Caratteristiche

• Diametro della sonda di 8 mm con configurazione a montaggio standard
• Opzione 00: lunghezza non filettata di 0,0 mm
• Opzione 40: lunghezza del corpo di 4,0 pollici
• Opzione 10: lunghezza totale del cavo di 1,0 m
• Opzione 02: connettore coassiale maschio miniaturizzato
• Punta della sonda in solfuro di polifenilene (PPS) per un'elevata resistenza chimica e ambientale
• Compatibile con i sistemi di monitoraggio Bently Nevada 3300 e 9000
• Intervallo di misura lineare di 80 mil (2,0 mm)

Applicazioni

• Misurazione delle vibrazioni radiali per il monitoraggio delle condizioni dei cuscinetti
• Misurazione della posizione della spinta assiale
• Posizione radiale media dell'albero per l'analisi della stabilità
• Ampiezza e angolo di fase delle vibrazioni per la rappresentazione diagnostica (polare e di Bode)
• Misurazione dell'eccentricità per rilevare la deformazione del rotore

Informazioni per l'ordine

Codice prodotto ordinabile	21504-00-40-10-02	Sonda con montaggio standard da 8 mm
A - Lunghezza non filettata	00	0,0 mm (lunghezza non filettata minima)
B - Lunghezza del corpo	40	4,0 pollici
C - Lunghezza totale del cavo	10	1,0 metri
D - Opzione connettore	02	Connettore coassiale maschio miniaturizzato

Specifiche tecniche

Produttore	Bently Nevada
Codice prodotto	21504-00-40-10-02
Diametro della sonda	8 mm
Tipo di sistema	Montaggio standard
Intervallo lineare	80 mil (2,0 mm)
Fattore di scala	200 mV/mil (7,87 V/mm)
Risposta in frequenza	Da 0 a 10 kHz (-5% a 10 kHz)
Temperatura di esercizio (sonda)	Da -30 °C a +177 °C
Materiale del corpo	Solfuro di polifenilene (PPS)

Linee guida per l'installazione

• Assicurarsi che la lunghezza non filettata sia inferiore di almeno 0,8 pollici (20 mm) rispetto alla lunghezza del corpo.
• Installare la sonda in modo da garantire uno spazio sufficiente per l'intervallo di misura calibrato, che inizia a circa 10 mil (0,25 mm) dalla superficie della sonda.
• Assicurarsi che il cavo coassiale sia fissato e protetto da sollecitazioni fisiche eccessive o abrasioni durante l'installazione.
• Compatibile con i Proximitor della serie Bently Nevada 7200; assicurarsi che la lunghezza del sistema (sonda + cavo di prolunga) corrisponda ai requisiti del Proximitor.
