Descrizione

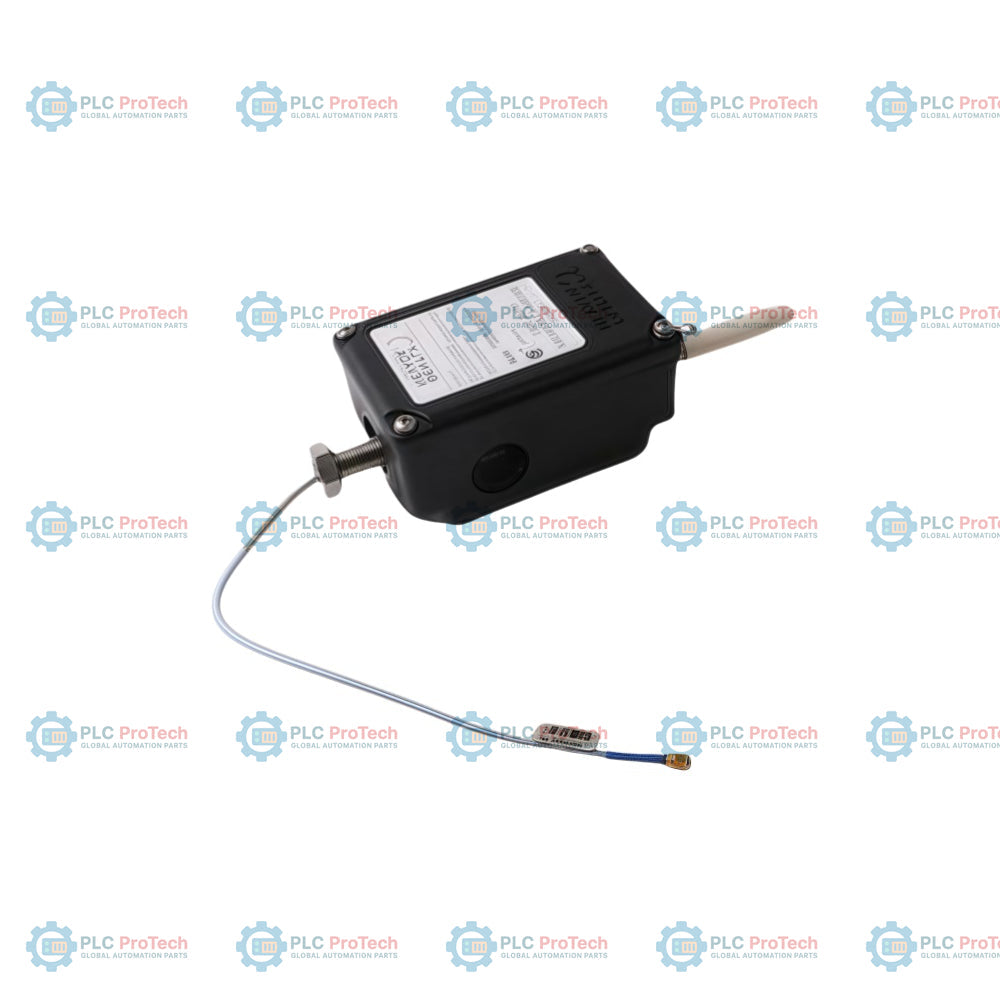

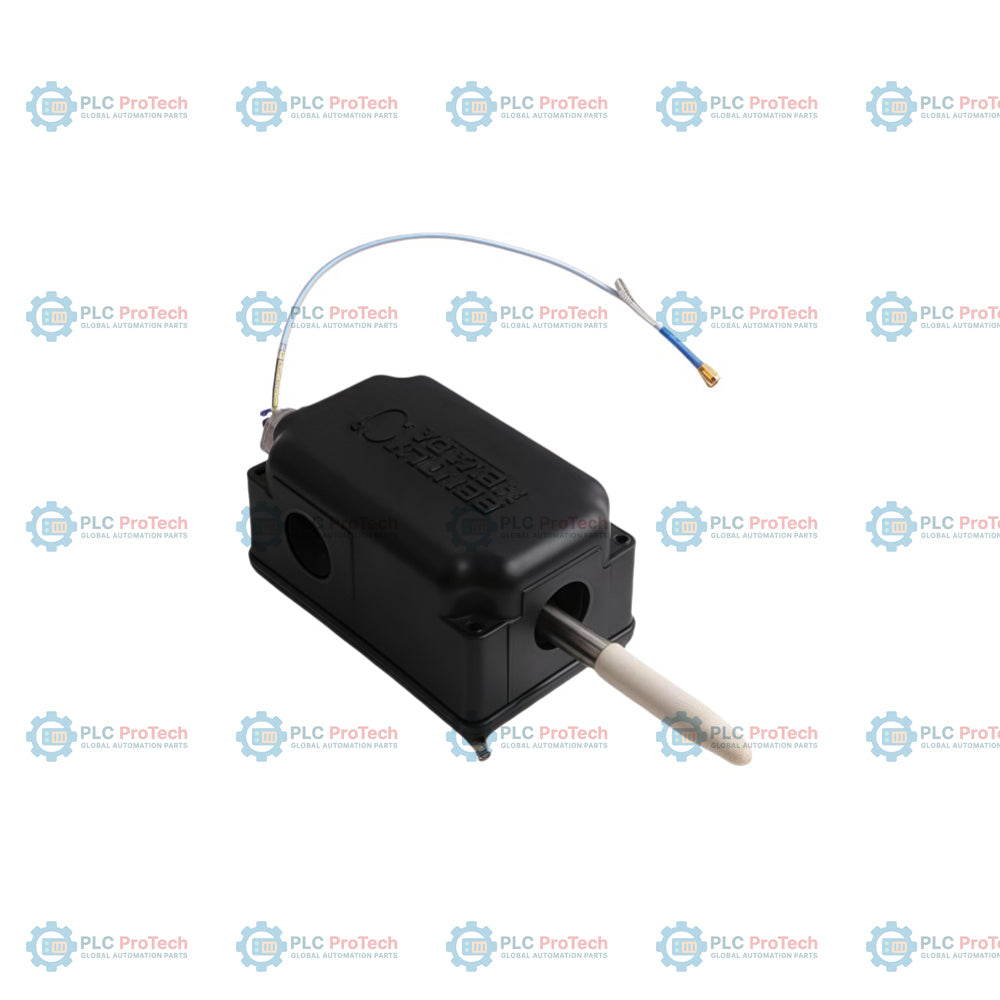

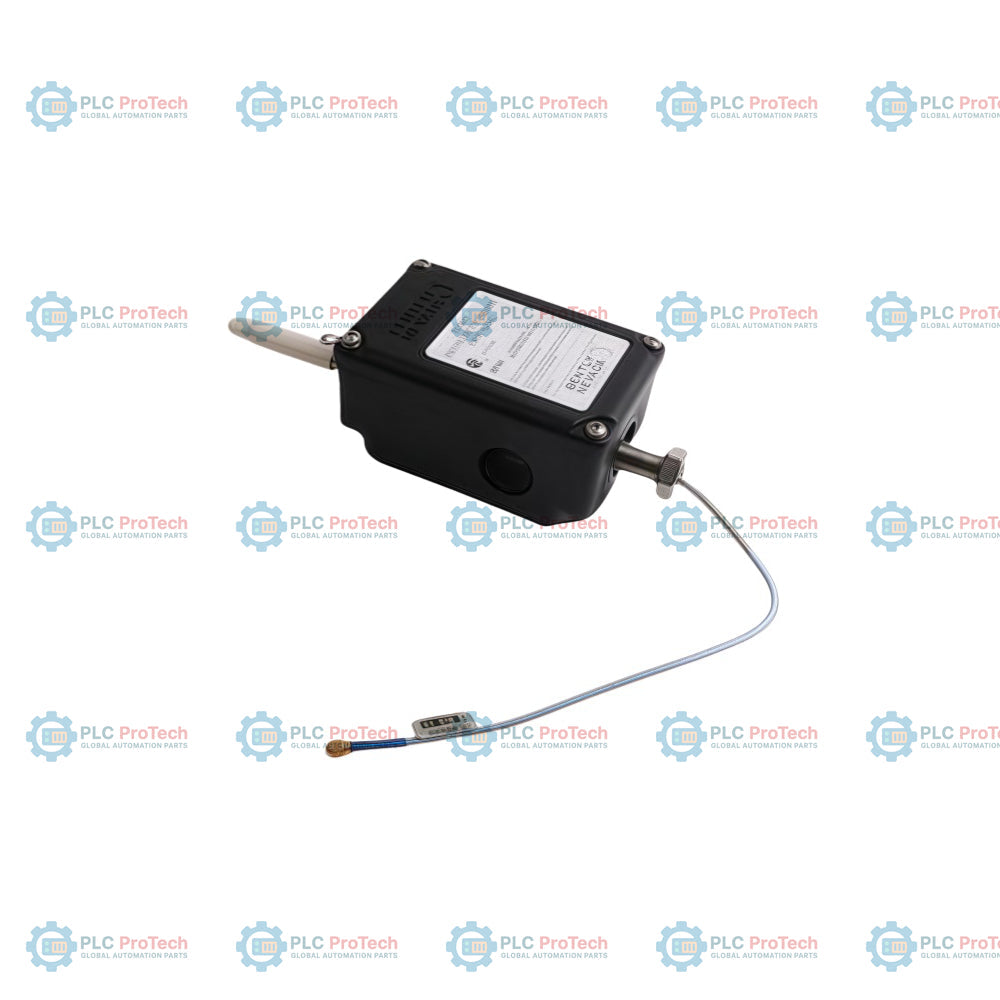

Il 31000-00-00-00-059-03-02 è un gruppo alloggiamento per sonda di prossimità English progettato per la protezione meccanica e ambientale dei trasduttori di prossimità installati attraverso i carter delle macchine. Questa configurazione specifica presenta una profondità di penetrazione della sonda di 59 mm (opzione 059) ed è fornita senza sonda o cavo integrati (opzioni 00/00/00). Include due tappi, un raccordo M20 e un pressacavo con guarnizioni passacavo per cavi di sonda armati (opzione 03) e utilizza una filettatura di montaggio 3/4-14 NPT (opzione 02). Questo gruppo alloggiamento consente l'accesso esterno alle sonde di prossimità e ai cavi di prolunga, facilitando la regolazione del traferro o la sostituzione delle sonde senza dover smontare la macchina. Realizzato in solfuro di polifenilene (PPS), un materiale termoplastico ad alta resistenza con eccellente resistenza alla corrosione, e in acciaio inossidabile, è conforme agli standard API 670 per gli alloggiamenti di sonde di prossimità montati esternamente. È destinato all'uso in applicazioni con trasduttori montati radialmente e garantisce la tenuta ambientale se installato correttamente.

Caratteristiche

• Configurazione: gruppo alloggiamento per sonda di prossimità English della serie 31000
• Penetrazione della sonda (opzione 059): profondità di 59 mm
• Raccordi (opzione 03): due tappi, un raccordo M20 e un pressacavo con guarnizioni passacavo per cavo di sonda armato
• Filettatura di montaggio (opzione 02): 3/4-14 NPT
• Materiale: alloggiamento in solfuro di polifenilene (PPS) rinforzato con fibra di vetro, con componenti in acciaio inossidabile AISI 303/304
• Conformità: standard API 670 per alloggiamenti di sonde di prossimità montati esternamente
• Protezione: progettato per sigillare la pressione differenziale tra la punta della sonda e il corpo dell'alloggiamento
• Montaggio: compatibile con i sistemi di sonde di prossimità 3300 XL per misure di vibrazioni radiali e posizione assiale

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale su macchinari rotanti
• Apparecchiature per la generazione di energia, l'industria petrolchimica e la lavorazione di petrolio e gas
• Ambienti che richiedono accesso esterno per la regolazione del traferro della sonda e la manutenzione
• Applicazioni in cui lo smontaggio del carter della macchina per la manutenzione della sonda non è pratico

Informazioni per l'ordine

Opzione	Codice	Descrizione
Codice articolo ordinabile	31000-00-00-00-059-03-02	Gruppo alloggiamento per sonda di prossimità English
A - Sonda con connettore	00	Sonda non richiesta
B - Lunghezza del cavo della sonda	00	Cavo della sonda non richiesto
C - Lunghezza dell'adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	059	Profondità di penetrazione della sonda di 59 mm
E - Raccordi	03	Due tappi, un raccordo M20, un pressacavo
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Parametro	Specifica
Produttore	Bently Nevada / Baker Hughes
Codice articolo	31000-00-00-00-059-03-02
Materiale dell'alloggiamento	Solfuro di polifenilene (PPS) rinforzato con fibra di vetro
Materiale del manicotto	Acciaio inossidabile AISI 304
Materiale del manicotto esterno	Acciaio inossidabile AISI 303
Materiale dell'O-ring	Neoprene
Filettatura di montaggio	3/4-14 NPT
Peso	1,2 kg (2,6 lb) tipico
Temperatura di esercizio	Da -34 degC a +177 degC (a seconda della sonda)
Resistenza agli urti	Verificata per resistere a un impatto di 7 joule (5,2 ft-lb)

Linee guida per l'installazione

• Installare il manicotto esterno nel carter della macchina prima di montare l'alloggiamento.
• Regolare il traferro della sonda secondo il manuale utente specifico della sonda di prossimità 3300 XL.
• Assicurarsi che tutti i tappi dei fori e i raccordi per conduit siano serrati saldamente per mantenere la tenuta ambientale (0,5 N-m / 5 in-lb per i tappi).
• L'alloggiamento non è antideflagrante; utilizzare un alloggiamento approvato (ad esempio CA21000 o CA24701) quando sono richiesti requisiti antideflagranti.
• Quando si misurano le vibrazioni radiali, assicurarsi che il carter della macchina sia fissato saldamente al cuscinetto.

Conformità e certificazioni

• Conforme ad API 670
• Resistenza agli urti verificata da CSA
• Resistenza agli urti certificata BASEEFA
