Descrizione

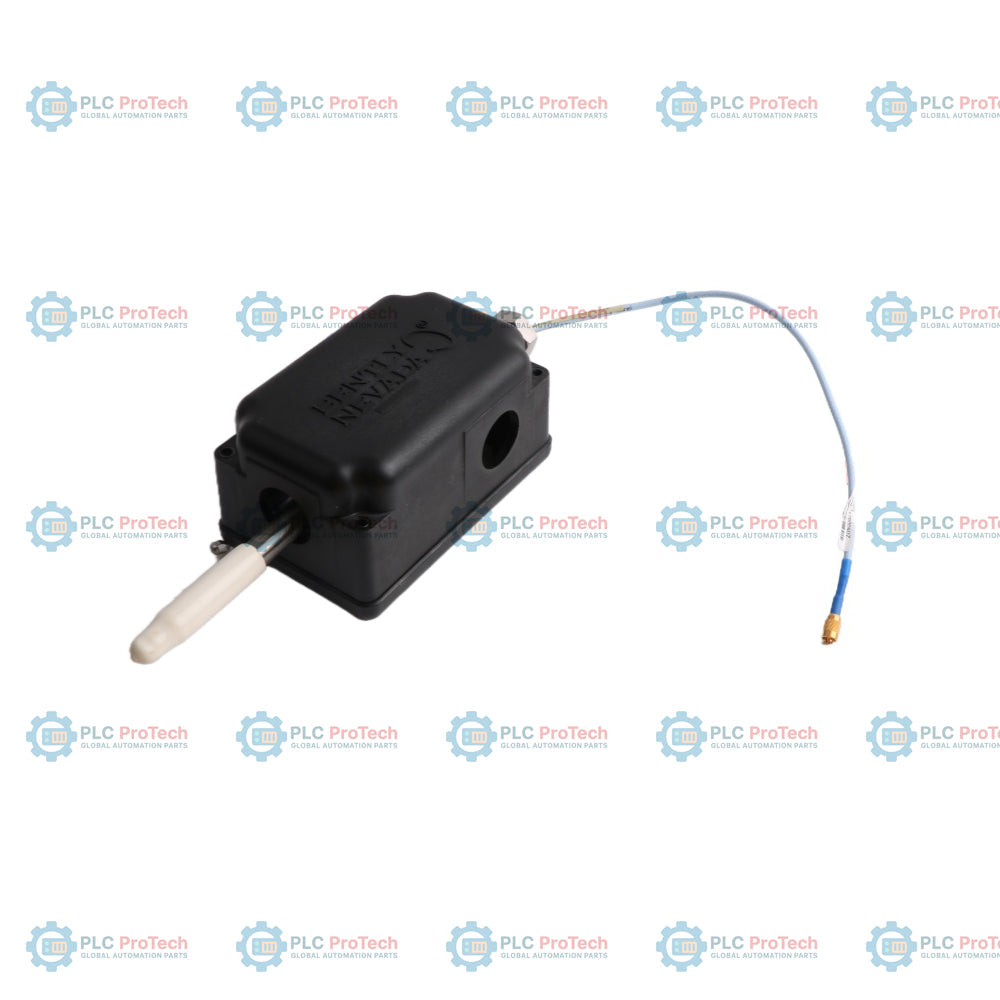

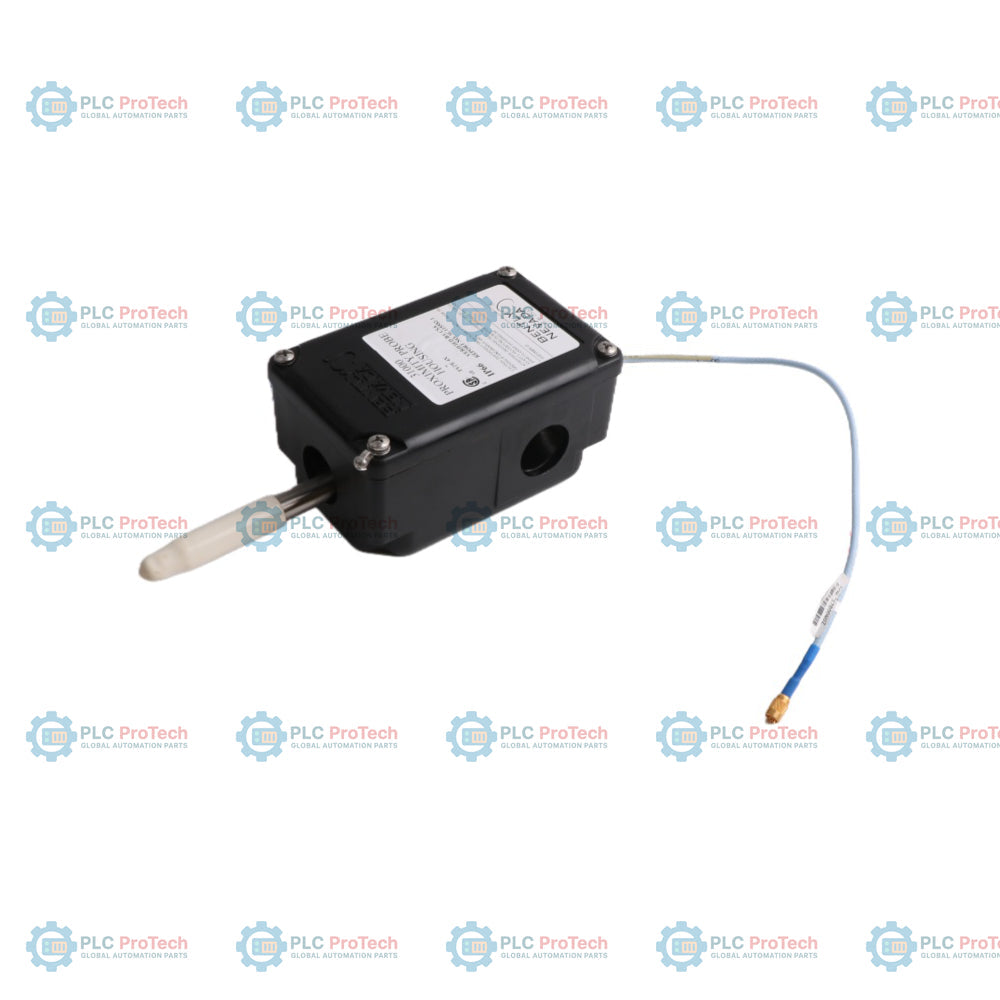

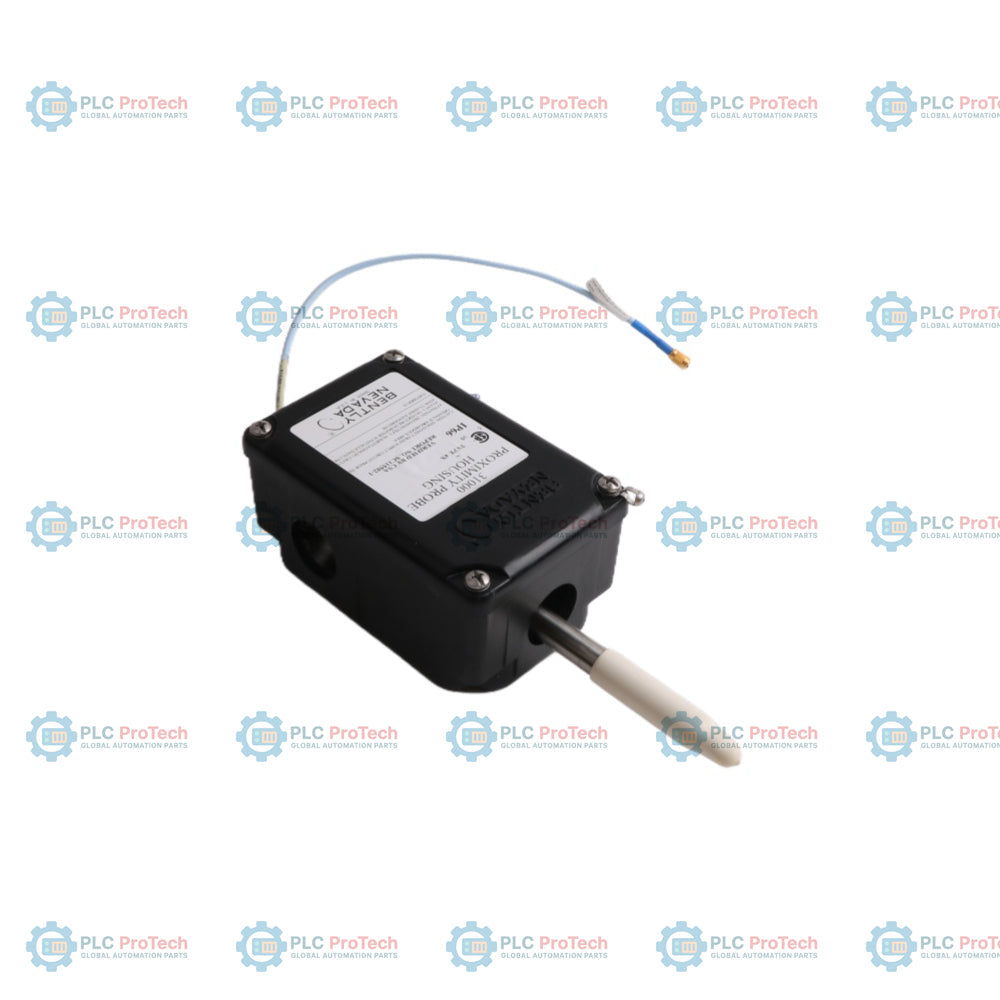

Il 31000-28-10-00-017-00-02 è un alloggiamento per sonda di prossimità in stile inglese, completamente assemblato, progettato per proteggere e montare sonde di prossimità 3300 XL 8 mm nei macchinari industriali. Questa configurazione include una sonda 3300 XL 8 mm installata con protezione del connettore (opzione 28) e un cavo della sonda da 1,0 m (39 pollici) (opzione 10). Il gruppo fornisce protezione meccanica e ambientale al trasduttore, consentendo l'accesso esterno alla sonda e al cavo di prolunga per effettuare regolazioni della distanza o sostituzioni senza smontare la carcassa della macchina. Questo gruppo alloggiamento è realizzato in solfuro di polifenilene (PPS) ad alta resistenza e acciaio inossidabile resistente alla corrosione, in conformità agli standard API 670 per gli alloggiamenti esterni delle sonde di prossimità. È adatto per misure delle vibrazioni radiali e Keyphasor in macchinari pesanti. Questa unità specifica presenta filettature di montaggio 3/4-14 NPT (opzione 02) ed è fornita senza raccordi per condotti, utilizzando due tappi e due rondelle per le aperture alla base dell'alloggiamento (opzione 00).

Caratteristiche

• Sonda 3300 XL 8 mm inclusa (opzione 28) con protezione integrata del connettore
• Lunghezza del cavo della sonda di 1,0 m (39 pollici) (opzione 10)
• Filettatura di montaggio 3/4-14 NPT (opzione 02) per un'installazione robusta sulla carcassa della macchina
• Materiale dell'alloggiamento in solfuro di polifenilene (PPS) per la resistenza agli agenti chimici e alla corrosione
• Progettato per consentire l'accesso esterno alla sonda, semplificando la regolazione della distanza e la manutenzione
• Include due tappi e due rondelle (opzione 00) per le aperture dei condotti non utilizzate
• Design conforme ad API 670 per alloggiamenti esterni di sonde di prossimità

Applicazioni

• Monitoraggio delle vibrazioni radiali nei macchinari rotanti
• Misure Keyphasor
• Raffinerie e apparecchiature per la lavorazione petrolchimica
• Impianti di generazione di energia e turbine industriali pesanti
• Ambienti per aree pericolose a sicurezza intrinseca (se utilizzata con barriere I.S. e sistemi trasduttore appropriati)

Informazioni per l'ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	31000-28-10-00-017-00-02	Gruppo alloggiamento della sonda di prossimità
A - Sonda con connettore	28	Sonda 3300 XL 8 mm, con protezione del connettore
B - Lunghezza del cavo della sonda	10	1,0 m (39 pollici)
C - Adattatore distanziatore	00	Nessuno
D - Penetrazione della sonda	017	Secondo le specifiche della scheda tecnica
E - Raccordi	00	Senza raccordi; due tappi e due rondelle
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Parametro	Specifica
Produttore	Bently Nevada (Baker Hughes)
Materiale dell'alloggiamento	Solfuro di polifenilene (PPS)
Tipo di sonda	3300 XL 8 mm
Lunghezza del cavo della sonda	1,0 m (39 pollici)
Filettatura di montaggio	3/4-14 NPT
Raccordi	Nessuno (due tappi, due rondelle)
Conformità	API 670

Linee guida per l'installazione

• Installare il manicotto esterno nella carcassa della macchina prima di montare l'alloggiamento.
• Regolare la distanza della sonda secondo i requisiti del sistema trasduttore 3300 XL prima del fissaggio finale.
• Assicurarsi che il coperchio dell'alloggiamento sia serrato con le viti imperdibili dopo l'installazione.
• Se si utilizzano le aperture alla base dell'alloggiamento per condotti o pressacavi, rimuovere i tappi forniti e installare i raccordi necessari. Serrare tutti i dadi dei tappi a 0,5 N-m (5 pollici-libbra).
• Per applicazioni con manicotti della sonda lunghi (superiori a 305 mm / 12 pollici), utilizzare un supporto aggiuntivo per il manicotto per evitare la risonanza.
