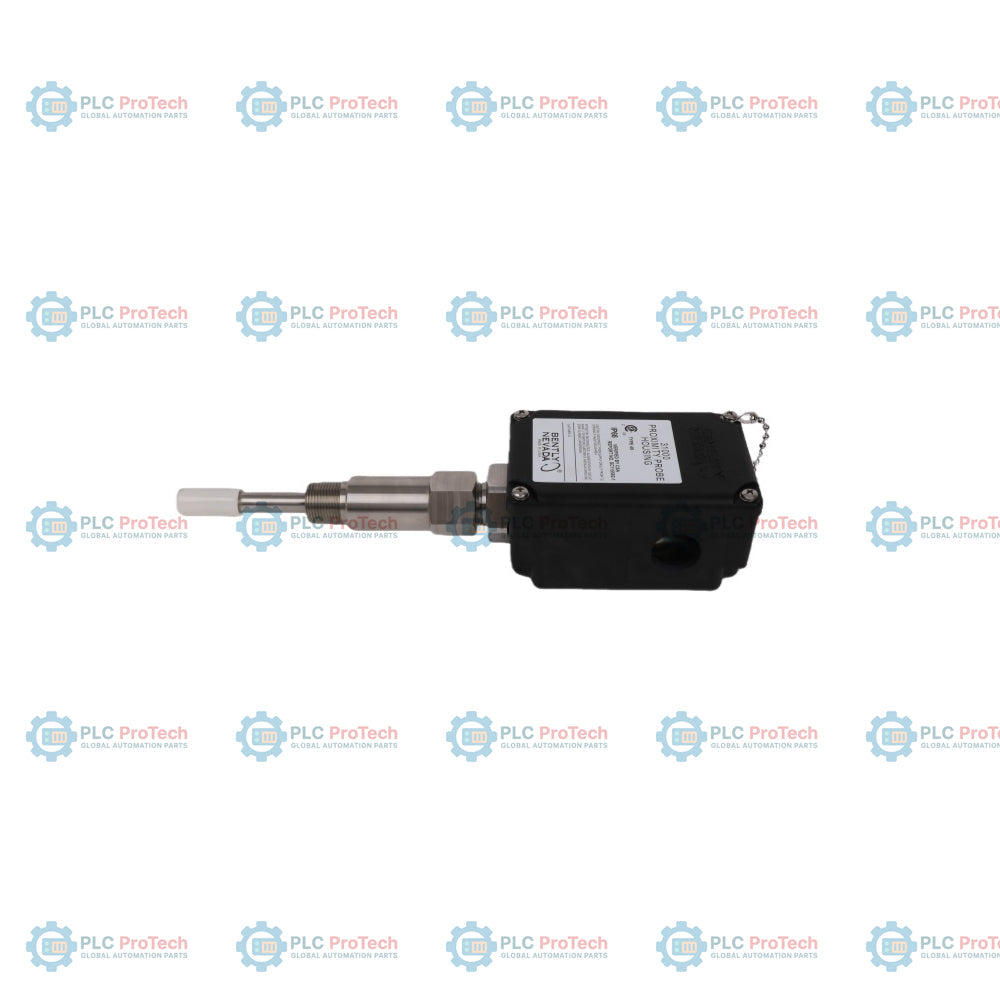

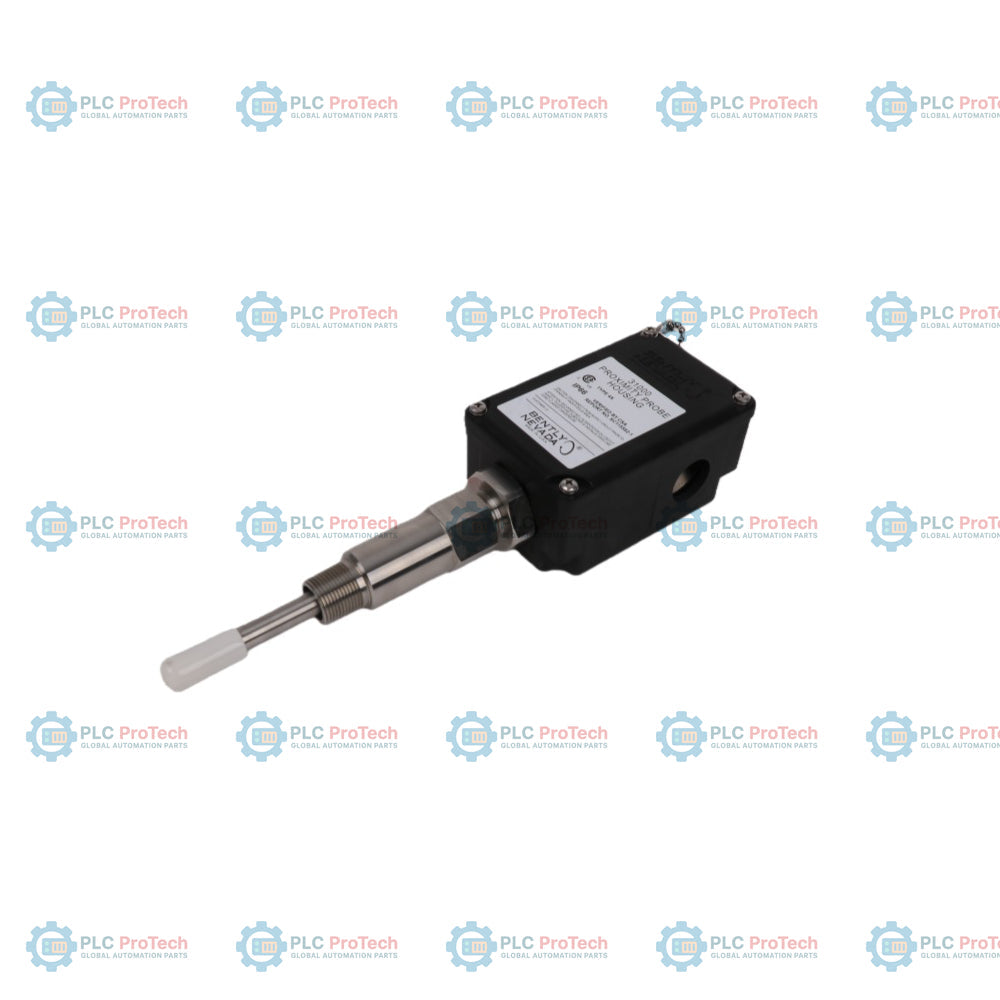

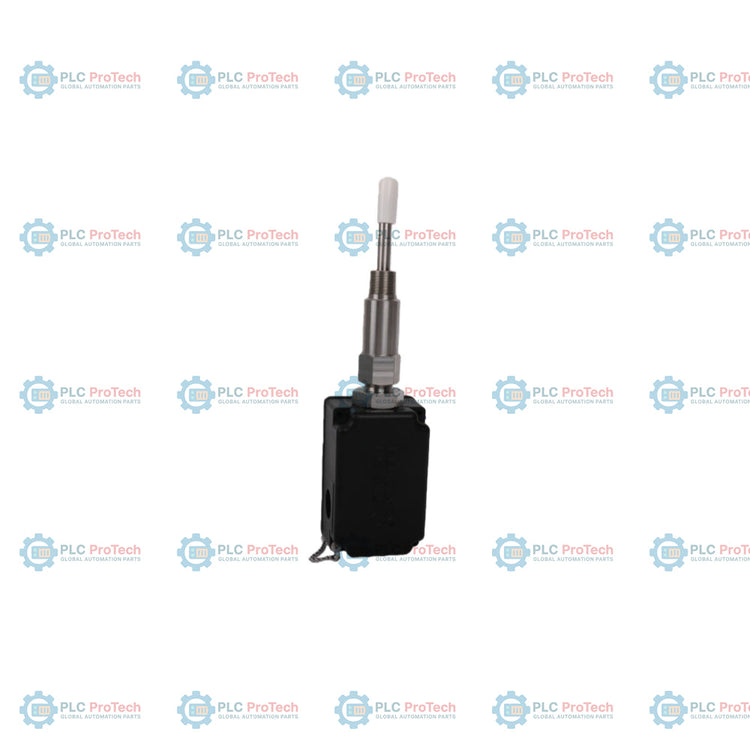

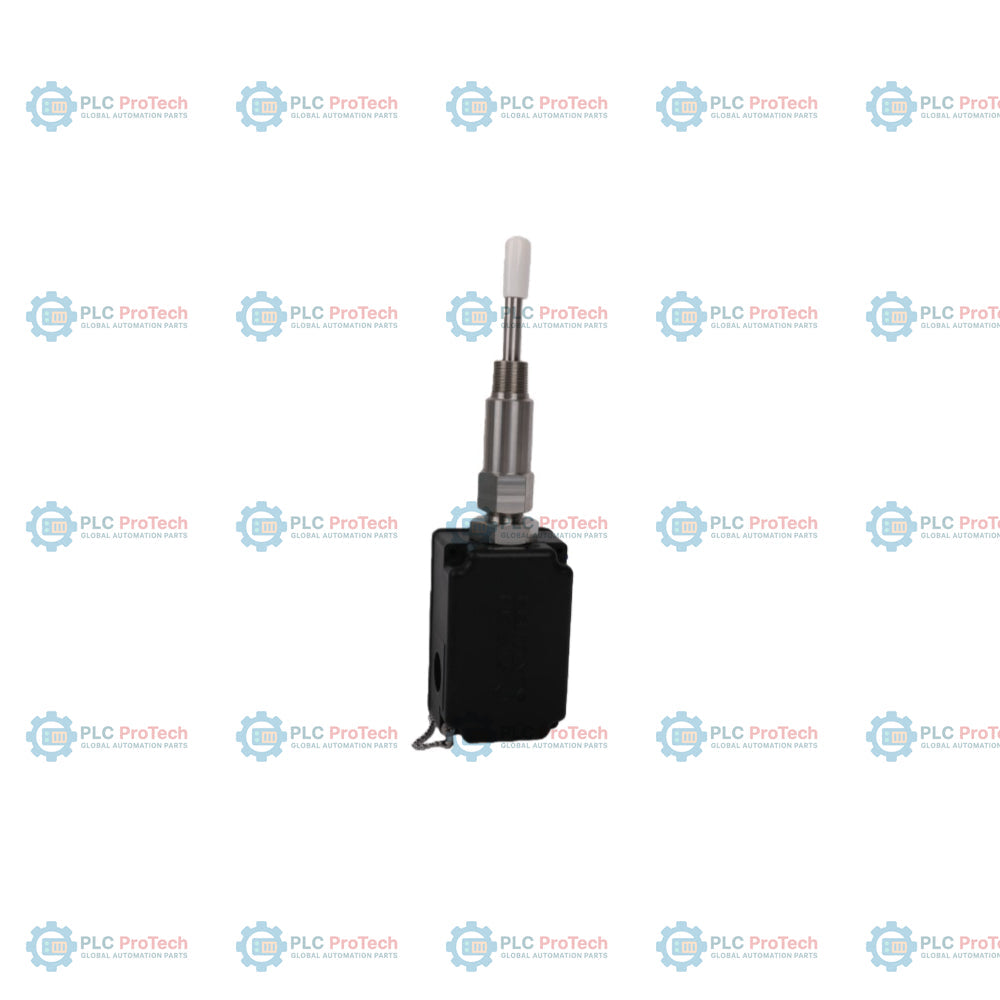

Gruppo alloggiamento metrico per sonda di prossimità Bently Nevada 32000-28-05-00-120-03-02

Descrizione

32000-28-05-00-120-03-02Gruppo alloggiamento per sonda di prossimità metrico progettato per trasduttori a correnti parassite montati radialmente, configurato con una sonda 3300 XL da 8 mm dotata di molteplici omologazioni e di un cavo da 0,5 m.

I gruppi alloggiamento per sonde di prossimità della serie 32000 sono consigliati per il montaggio delle sonde di prossimità attraverso la carcassa della macchina. Questi gruppi vengono generalmente utilizzati per misurare le vibrazioni dell'albero, la posizione assiale o il riferimento Keyphasor su macchinari rotanti. Utilizzando questo alloggiamento, gli ingegneri ottengono un accesso esterno diretto alla sonda di prossimità e al cavo di prolunga, facilitando la regolazione del gioco o la sostituzione della sonda senza richiedere lo smontaggio complesso della macchina. Realizzato in materiale termoplastico conduttivo di polifenilene solfuro (PPS) rinforzato con fibra di vetro, l'alloggiamento offre un'eccellente resistenza chimica e alla corrosione, mentre gli elementi del manicotto sono realizzati in acciaio inossidabile resistente alla corrosione. Il gruppo alloggiamento è pienamente conforme allo standard 670 dell'American Petroleum Institute (API) per gli alloggiamenti delle sonde di prossimità montati esternamente.

Caratteristiche

• Sonda di prossimità 3300 XL da 8 mm integrata (opzione 28) con molteplici omologazioni per aree pericolose.
• Lunghezza del cavo della sonda con accoppiamento corto di 0,5 m (20 in) (opzione 05) per un cablaggio ottimizzato dell'involucro.
• Design a montaggio diretto senza adattatore distanziatore (opzione 00) per un'installazione a basso profilo.
• Profondità di penetrazione media di 120 mm (opzione 120) per raggiungere i punti di misura interni della macchina.
• Raccordo di ingresso per conduit M20 con due tappi e una guarnizione passacavo (opzione 03), adatto ai cavi corazzati delle sonde.
• Filettatura di montaggio standard di settore 3/4-14 NPT (opzione 02) per fissare il manicotto esterno alla carcassa della macchina.
• Il design conforme alla norma API 670 garantisce la compatibilità strutturale con gli standard dei macchinari industriali.
• Il materiale conduttivo dell'alloggiamento in polifenilene solfuro (PPS) rinforzato con fibra di vetro offre un'eccellente resistenza alla corrosione.

Applicazioni

Questo gruppo alloggiamento per sonda di prossimità metrico è adatto alle applicazioni di monitoraggio in settori pesanti come la generazione di energia, il petrolio e il gas, la petrolchimica e l'industria mineraria. Le applicazioni tipiche includono la misurazione delle vibrazioni radiali dell'albero, il monitoraggio della posizione assiale dell'albero e le misurazioni del riferimento di fase Keyphasor su turbine a vapore, turbine a gas, compressori, pompe e altri macchinari rotanti ad alta velocità.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Quando si utilizza questo assieme dell'alloggiamento per misurare la vibrazione radiale dell'albero, assicurarsi che la carcassa della macchina sia fissata saldamente all'alloggiamento del cuscinetto, per evitare che il movimento della carcassa introduca errori nel segnale. Per le misurazioni della posizione assiale dell'albero mediante due sonde di prossimità, utilizzare l'alloggiamento a doppia sonda 21022 anziché l'assieme 32000. Regolare la distanza della sonda attraverso l'accesso del manicotto esterno prima di serrare il dado di ritenuta esterno alla coppia consigliata di 29.4 N-m (260 in-lb). Installare guaine di messa a terra per prevenire il rumore elettrico; inoltre, il manicotto esterno deve essere correttamente avvitato e sigillato con un sigillante per filetti appropriato, per mantenere l'integrità della barriera di pressione della carcassa.

Conformità e certificazioni

Questo assieme è pienamente conforme agli standard API 670. Se installato insieme a un sistema trasduttore approvato e a barriere di sicurezza intrinseca appropriate, l'assieme dell'alloggiamento è adatto ad applicazioni a sicurezza intrinseca in aree pericolose. Certificato BASEEFA per prove di impatto meccanico a bassa e alta temperatura. Certificato CSA per prove di impatto a temperatura ambiente.
