Panoramica del prodotto

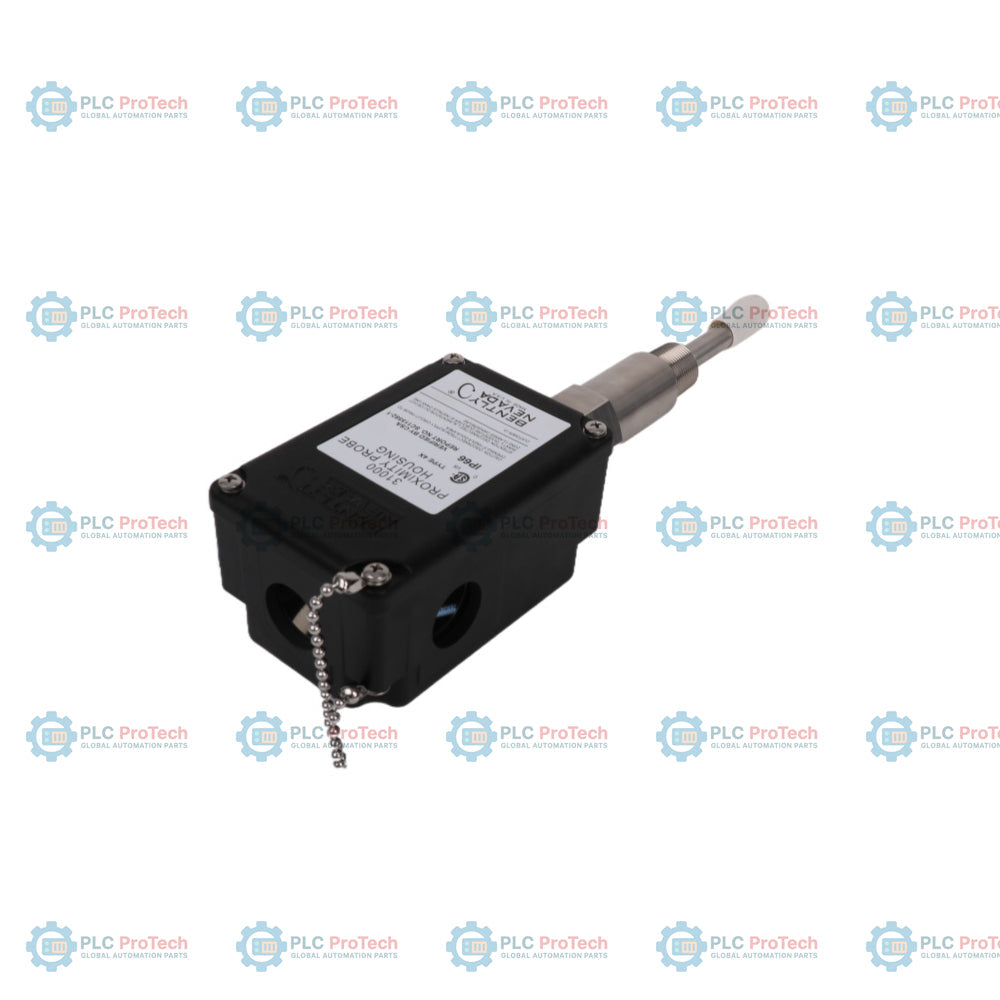

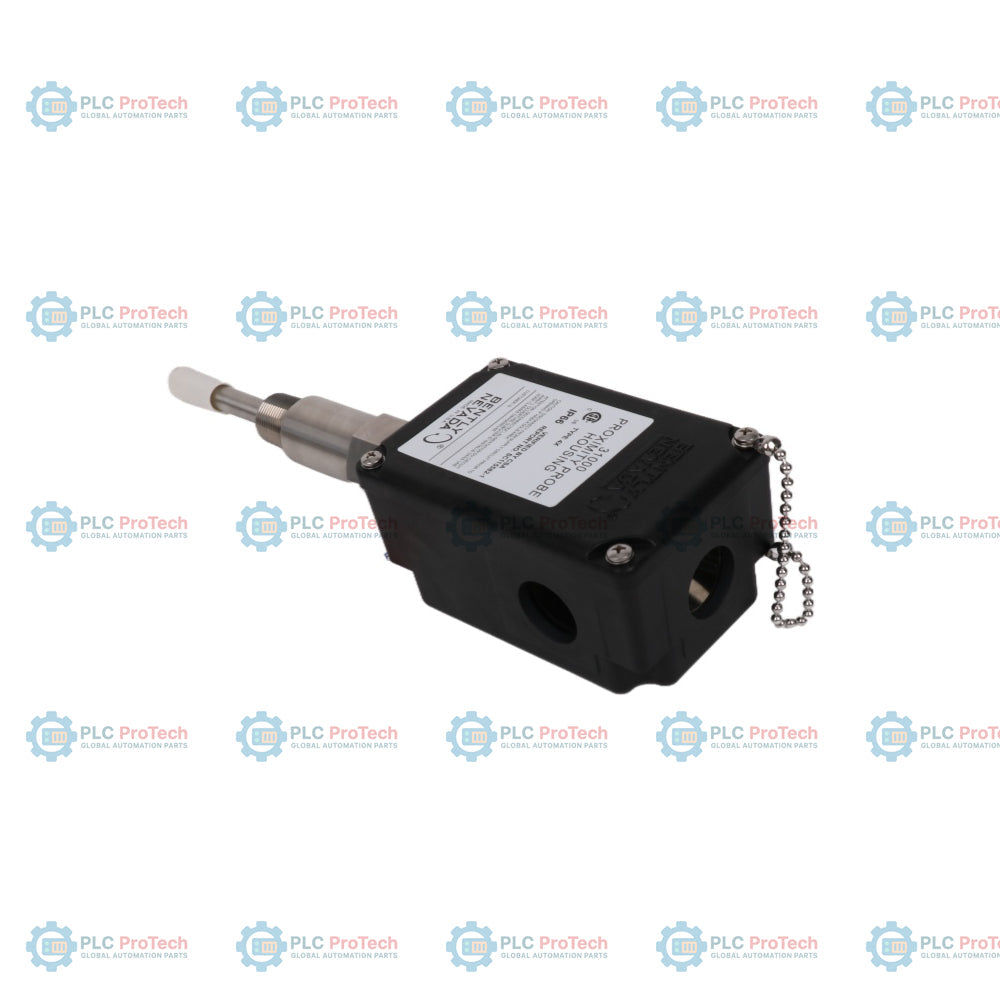

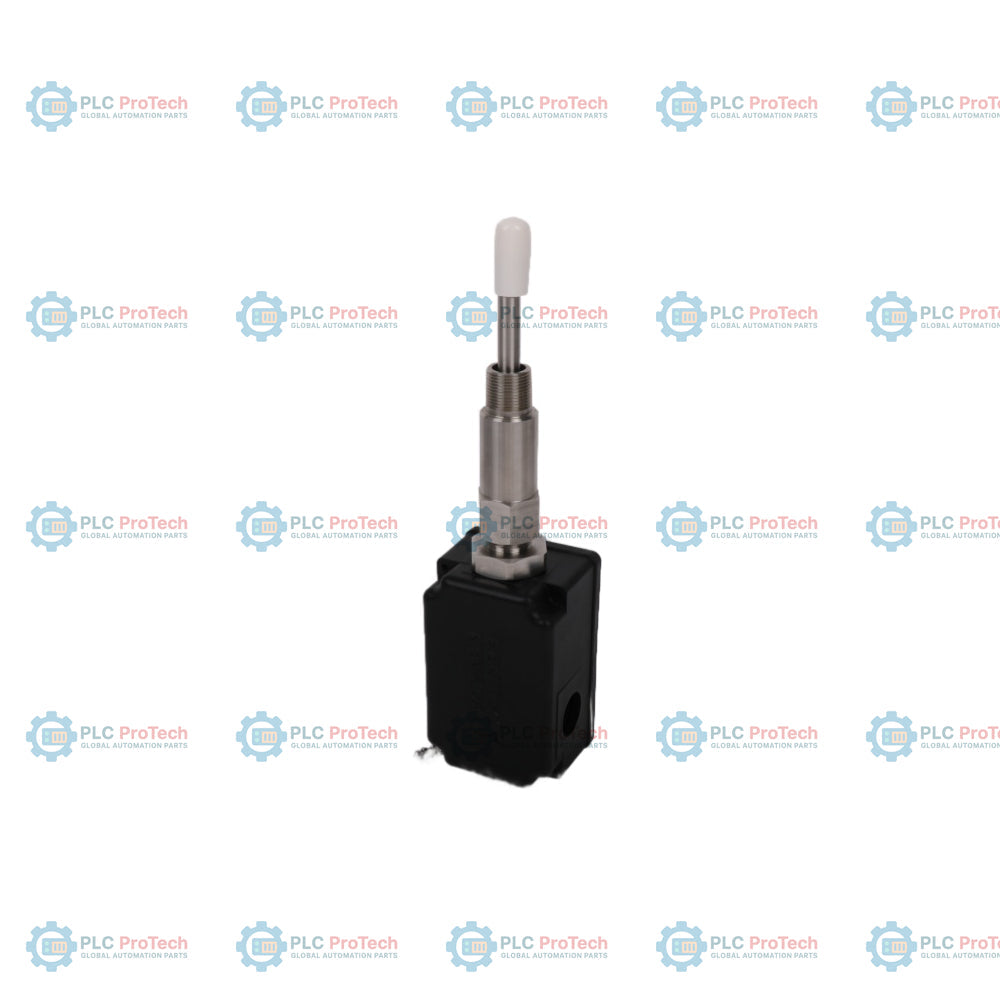

Il 32000-28-05-08-080-03-02 È un gruppo alloggiamento della sonda di prossimità metrico e rinforzato, progettato da Bently Nevada per configurazioni di monitoraggio di macchinari critici impegnative. Utilizzato ampiamente in impianti petrolchimici, strutture di gas naturale liquefatto e centrali elettriche, questo gruppo protegge i sensori interni a correnti parassite dagli ambienti ostili, consentendo al contempo misurazioni continue delle vibrazioni radiali e del Keyphasor. L'alloggiamento speciale in polifenilene solfuro rinforzato con fibra di vetro dissipa l'elettricità statica e resiste agli attacchi chimici, eliminando i tempi di fermo non pianificati causati dal deterioramento dell'involucro del sensore. Consentendo la regolazione esterna delle sonde durante il funzionamento della macchina, questo alloggiamento riduce significativamente gli interventi di manutenzione su turbine, compressori e pompe ad alta velocità critici.

Legenda dei suffissi

• 32000: Modello base metrico dell'alloggiamento della sonda di prossimità, realizzato in termoplastica PPS ad alta resistenza e dissipazione elettrostatica.
• -28: Sonda di prossimità 3300 XL da 8 mm integrata, configurata con molteplici certificazioni internazionali per aree pericolose.
• -05: Lunghezza del cavo integrato della sonda pari a 0,5 metri.
• -08: Lunghezza dell'adattatore distanziale lavorata a 80 mm.
• -080: Profondità di penetrazione del manicotto della sonda pari a 80 mm.
• -03: Opzioni di raccordo comprendenti due tappi ciechi, un raccordo per conduit M20 e una speciale ghiera di tenuta per cavi di sonde corazzati.
• -02: Opzione di filettatura di montaggio con filettatura esterna 3/4-14 NPT per l'installazione di un adattatore distanziale standard.

Specifiche tecniche

Domande frequenti operative

È possibile calibrare la tensione del traferro della sonda senza arrestare i macchinari rotanti?

Sì. Il meccanismo di regolazione esterno consente ai tecnici di allentare i controdadi e avvitare o svitare il manicotto della sonda mentre la macchina è in funzione, permettendo la verifica in tempo reale della tensione del gap tramite il sensore Proximitor.

Qual è la procedura corretta se si rileva la presenza di umidità all'interno dell'alloggiamento di giunzione in PPS?

Isolare l'alimentazione del circuito e ispezionare gli O-ring interni per verificare eventuali segni di deterioramento. Pulire l'interno dell'alloggiamento con un solvente sicuro per componenti elettronici, assicurarsi che il pressacavo M20 sia serrato alla coppia raccomandata e verificare che i tappi ciechi siano completamente inseriti.

Questa configurazione specifica è compatibile con effetto retroattivo con le vecchie sonde di prossimità 3300 da 8 mm?

La sonda 3300 XL da 8 mm integrata in questo gruppo mantiene la piena compatibilità elettrica e meccanica con i sensori Proximitor e i cavi di prolunga della serie 3300 legacy, a condizione che la lunghezza elettrica totale del sistema corrisponda a 5,0 metri o 9,0 metri, come richiesto dall'applicazione.

Direttive per la messa in servizio sul campo e la sicurezza

Posizionamento meccanico

Avvitare il gruppo alloggiamento nella porta del carter della macchina finché la punta della sonda non sfiora leggermente l'albero target. Svitare il gruppo in senso antiorario per stabilire un gioco meccanico preliminare prima di bloccare l'adattatore distanziatore.

Regolazione elettrica di precisione

Collegare un multimetro digitale ai terminali di uscita del sensore Proximitor. Regolare esternamente la posizione della sonda finché il multimetro non indica esattamente -10,0 V CC, corrispondenti al centro dell'intervallo di calibrazione lineare per una sonda standard 3300 XL da 8 mm.

Specifiche di coppia

Serrare i controdadi dell'alloggiamento esterno a 34 N-m per impedire spostamenti dovuti alle vibrazioni dei macchinari. Evitare di serrare eccessivamente i componenti in polimero PPS per prevenire fessurazioni strutturali.

Tenuta ambientale

Assicurarsi che i punti di ingresso dei condotti M20 utilizzino un sigillante per filetti appropriato o pressacavi approvati per mantenere il grado di protezione ambientale IP66 contro l'ingresso di oli lubrificanti sintetici e dell'umidità ambientale.
