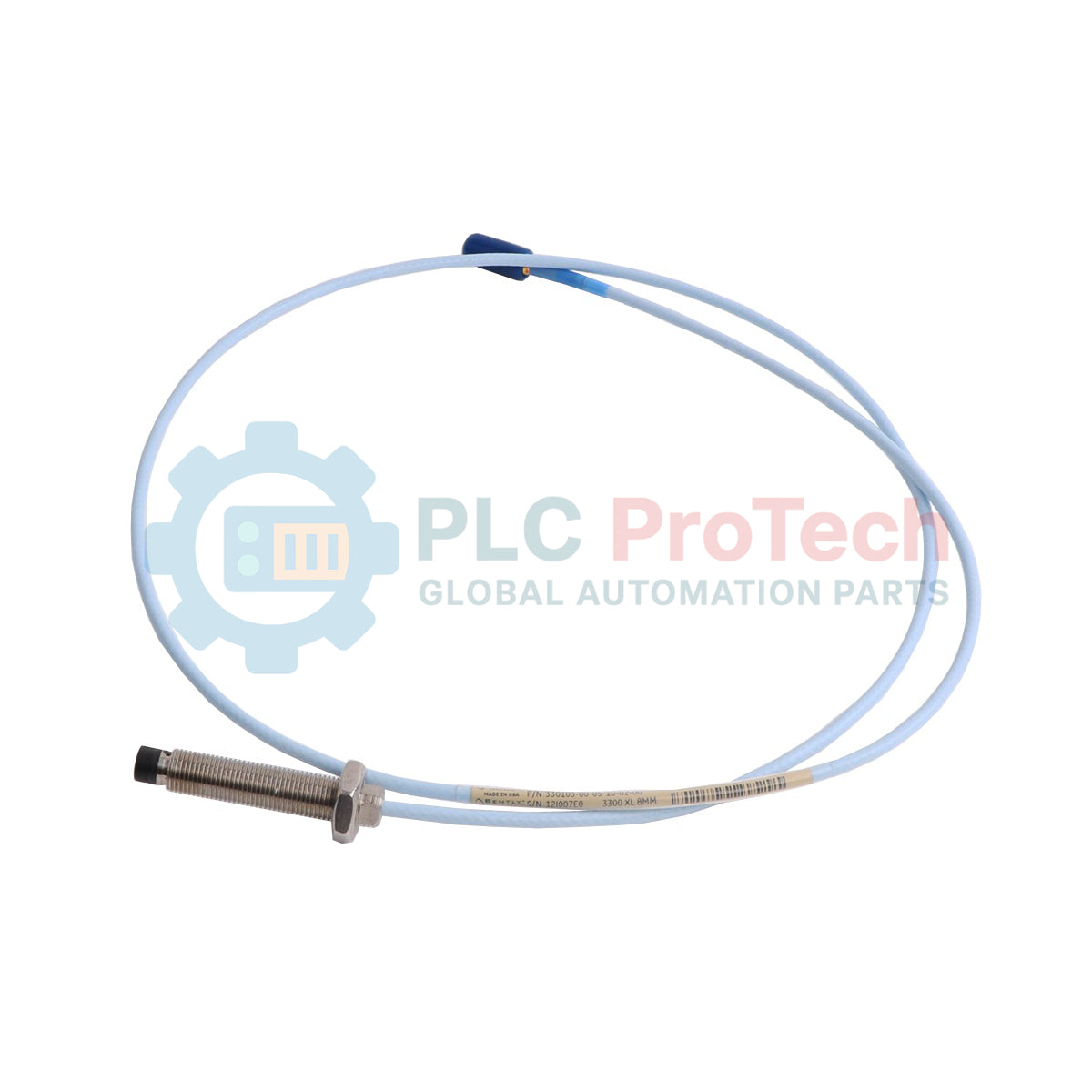

Bently Nevada 330101-00-08-10-01-CN 3300 XL Sonda di prossimità da 8 mm

Descrizione

Progettato per soddisfare i rigorosi requisiti degli odierni sistemi di protezione dei macchinari rotanti, il Bently Nevada 330101-00-08-10-01-CN è un trasduttore senza contatto ad alte prestazioni della serie 3300 XL da 8 mm. Fornisce misurazioni precise della distanza dinamica e statica tra la punta della sonda e la superficie del bersaglio osservato, risultando essenziale per misurare parametri critici quali vibrazione radiale, posizione assiale dell'albero ed eccentricità. Questo modello presenta una configurazione con corpo non filettato, una lunghezza complessiva del corpo di 0,8 pollici e un cavo coassiale standard da 1,0 metro terminato con un connettore coassiale ClickLoc miniaturizzato e una guaina protettiva, garantendo affidabilità strutturale a lungo termine in condizioni industriali estreme.

Caratteristiche

• Struttura robusta dell'anima: Punta in polisolfuro di fenilene (PPS) di alta qualità, legata molecolarmente a un corpo in acciaio inossidabile AISI 303/304 per la massima resistenza ambientale.
• Integrità del segnale garantita: Dotato di un connettore coassiale ClickLoc miniaturizzato e di una protezione specializzata del connettore per impedire l'ingresso di olio e fluidi.
• Tenuta avanzata alla pressione: Il design integrato con O-ring in Viton realizza una tenuta dinamica della pressione differenziale tra la punta della sonda e il corpo esterno.
• Profilo operativo stabile: Deriva termica eccezionalmente ridotta in presenza di ampie variazioni di temperatura negli alloggiamenti di macchinari pesanti.

Applicazioni

• Monitoraggio delle vibrazioni relative dell'albero e della posizione di spinta assiale di turbine a vapore, a gas e idrauliche.
• Espansione differenziale della carcassa e spostamento dell'albero del rotore di compressori centrifughi multistadio.
• Analisi dell'orbita radiale degli alberi di ingresso/uscita di riduttori industriali ad alta velocità.
• Monitoraggio degli alloggiamenti dei cuscinetti di pompe industriali pesanti e motori elettrici.

Specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modello 330101-00-08-10-01-CN è progettato nativamente per componenti di sistema da 1.0 metri. Per garantire scale di uscita della tensione lineari di 7.87 V/mm (200 mV/mil), questa sonda deve essere integrata in un sistema con una lunghezza fisica complessiva del cavo di 5.0 metri o 9.0 metri. L'utilizzo di questa sonda da 1.0 metri richiede l'abbinamento con un cavo di prolunga armato o non armato da 4.0 metri o 8.0 metri (ad esempio, della serie Bently Nevada 330130) e il corrispondente Proximitor Sensor 3300 XL. La combinazione di componenti 3300 XL con componenti 3300 da 8 mm non-XL è possibile, ma comporterà una stabilità termica e una linearità leggermente inferiori.

Insidie applicative e note ingegneristiche

Durante l'installazione, gli ingegneri devono mantenere una distanza minima dalle strutture metalliche circostanti per prevenire problemi di calibrazione dovuti a carichi laterali. La punta della sonda da 8 mm richiede un'area target libera da metallo di almeno 1.5 volte il diametro della sonda attorno alla linea centrale. Se la sonda è montata troppo vicino alle staffe circostanti o alla parete dell'alloggiamento, il sensore Proximitor subirà una dispersione del campo elettromagnetico, causando una tensione di gap falsata e letture delle vibrazioni non rappresentative.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collega il cavo coassiale, assicurarsi che il connettore ClickLoc sia asciutto e privo di olio particolato. Utilizzare sempre il kit di protezione per connettori a base di silicone incluso (opzione 01) per incapsulare completamente il giunto. Ciò evita il cortocircuito della frequenza di pilotaggio RF causato dagli oli lubrificanti conduttivi dei cuscinetti. Utilizzare una chiave dinamometrica coassiale di alta qualità, calibrata per i connettori miniaturizzati Bently Nevada (coppia consigliata: da 0.56 a 0.90 N-m), per evitare un serraggio eccessivo strutturale o la deformazione dei pin del connettore.
