Descrizione

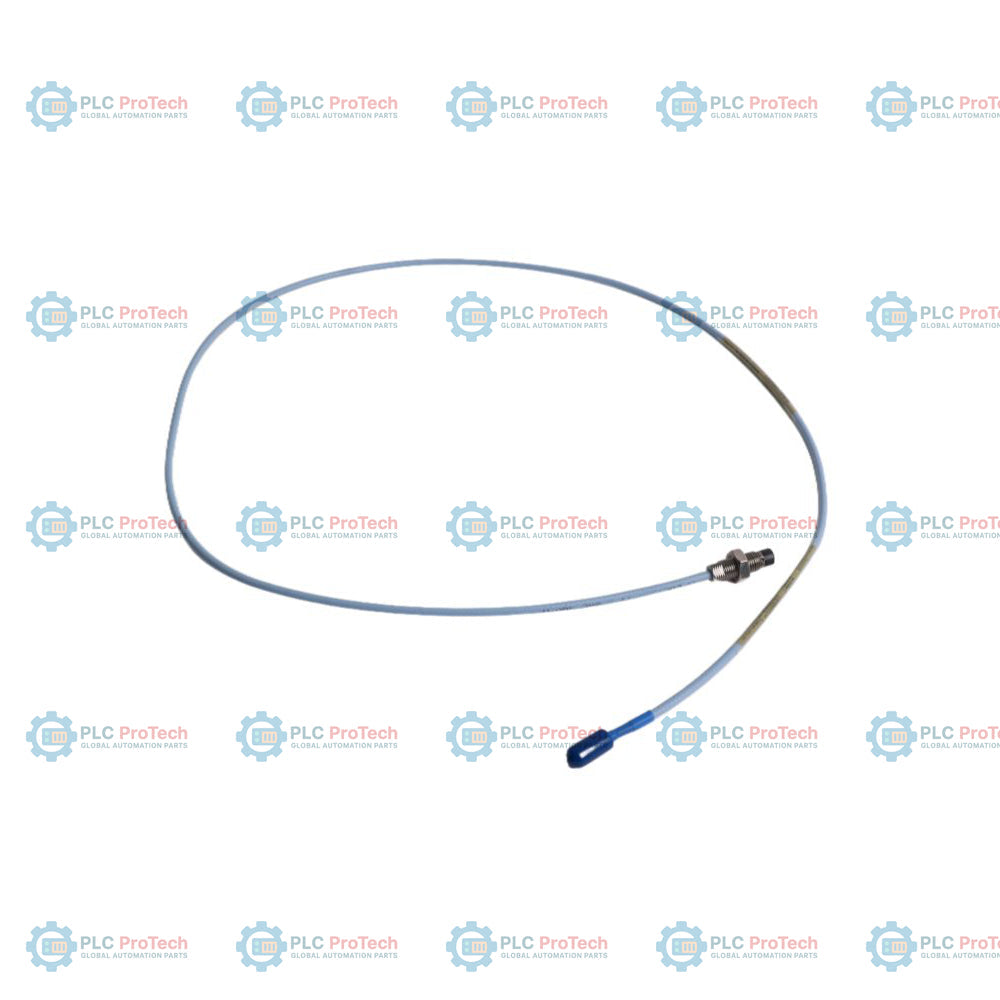

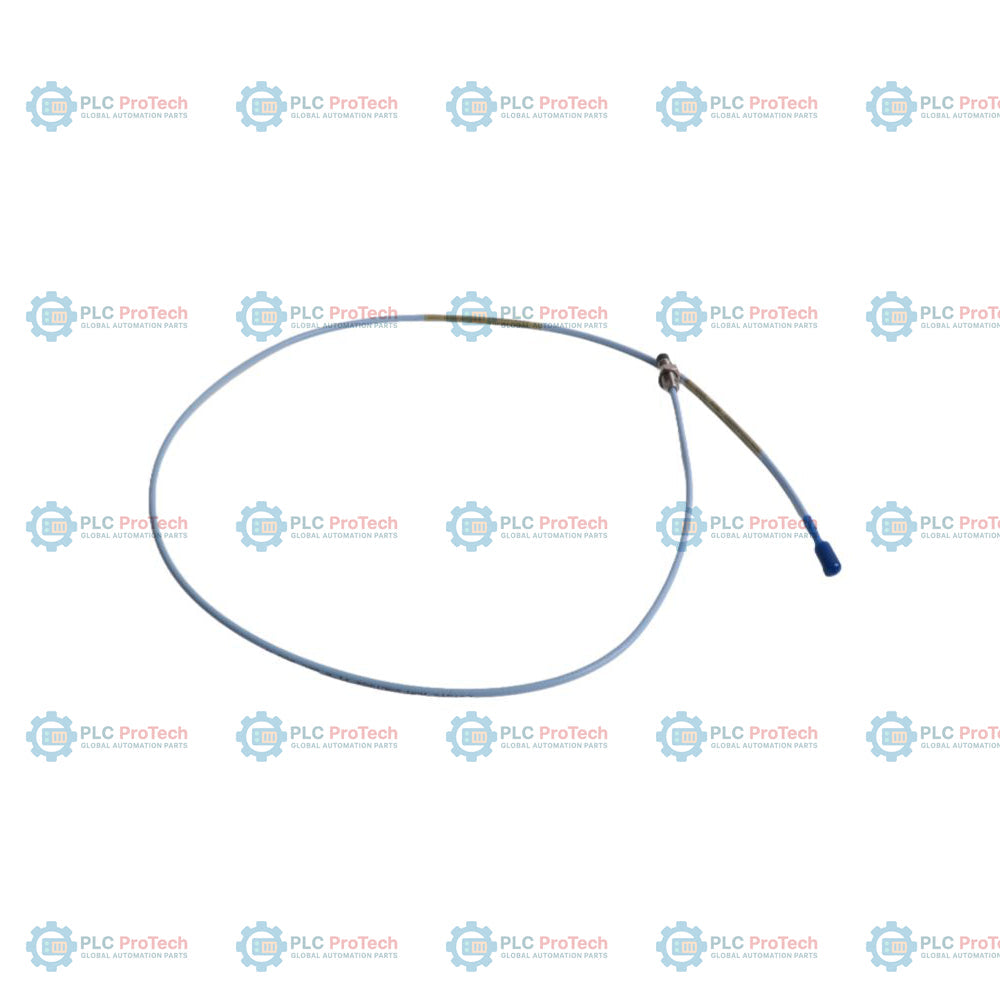

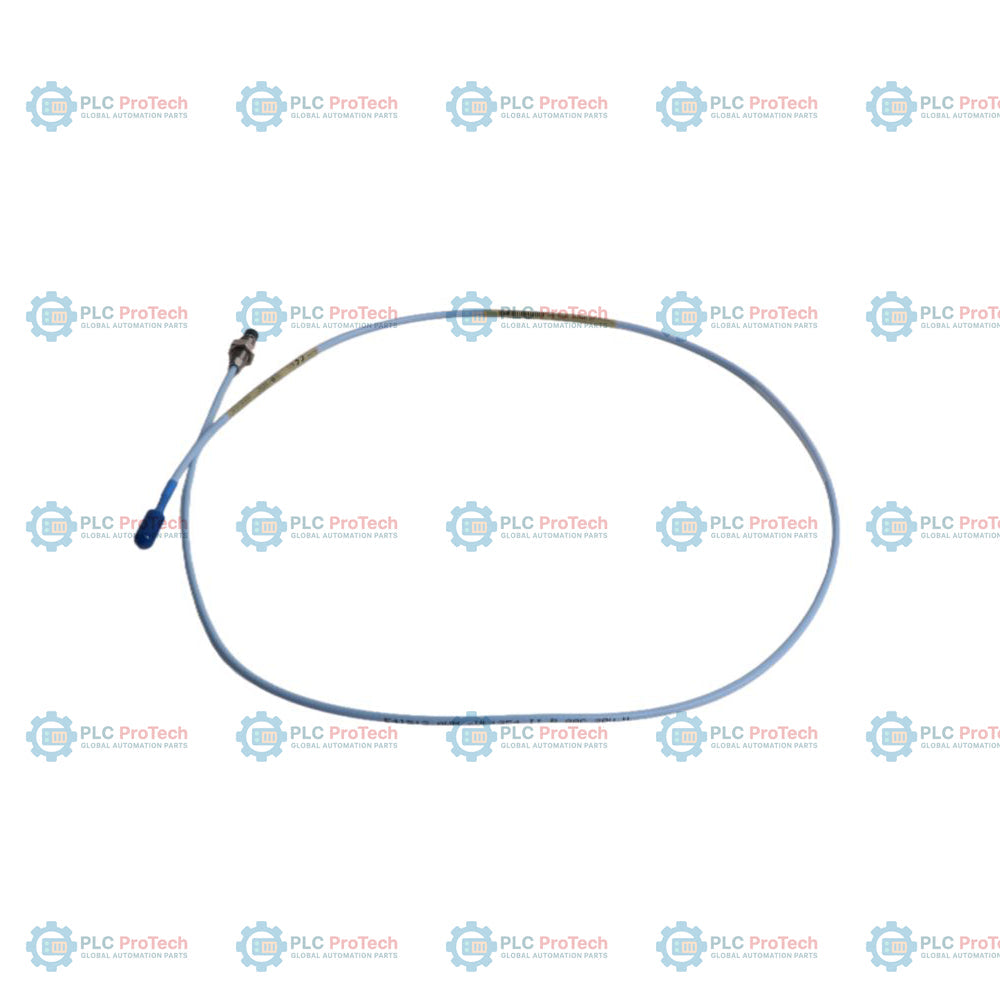

330101-00-10-10-01-00: Sonda di prossimità 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura, con lunghezza non filettata di 0,0 in, lunghezza della custodia di 1,0 in, lunghezza complessiva di 1,0 m (3,3 ft), connettore coassiale ClickLoc miniaturizzato con protezione del connettore su cavo standard e nessun requisito di approvazione da parte di enti.

Questa configurazione è specificata dall'opzione 00 per la lunghezza non filettata e dall'opzione 10 per la lunghezza complessiva della custodia e offre un corpo completamente filettato da 1,0 pollice. Include un connettore ClickLoc con protezione integrata del connettore (opzione 01) su un cavo coassiale standard da 1,0 metro, isolato in FEP e non armato. La sonda misura il movimento statico e dinamico dell'albero e si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga standard all'interno di una catena di monitoraggio 3300 XL. L'assenza di armatura fisica è adatta alle installazioni con passaggi diretti in conduit o con esposizione minima a parti abrasive della macchina.

Questa sonda di prossimità funziona secondo il principio delle correnti parassite e genera una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata. È calibrata per l'uso con un bersaglio in acciaio AISI 4140 e offre la compatibilità retroattiva con i componenti meno recenti dei sistemi serie 3300 da 5 mm e 8 mm non XL. Questa variante specifica non dispone di certificazioni per aree pericolose, come definito dall'opzione 00 per le approvazioni degli enti.

Caratteristiche

• Il design non filettato dell'opzione 00 offre un corpo completamente filettato per l'intera lunghezza della custodia di 1,0 in.
• La lunghezza complessiva dell'opzione 10 specifica un cavo coassiale integrato da 1,0 m (3,3 ft) senza armatura metallica protettiva.
• La configurazione del connettore dell'opzione 01 include un connettore coassiale ClickLoc miniaturizzato preinstallato con una guaina protettiva per connettore.
• L'approvazione dell'ente per l'opzione 00 indica una configurazione standard per aree non pericolose, senza requisiti di certificazione.
• La punta in solfuro di polifenilene (PPS) e la custodia in acciaio inossidabile AISI 303 o 304 resistono ai comuni ambienti delle macchine industriali.
• Il cavo trifilare da 75 ohm presenta un isolamento in etilene propilene fluorurato (FEP) in grado di resistere alle temperature operative standard della carcassa della macchina.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Misurazioni dello spostamento del rotore di compressori e pompe.
• Riferimento Keyphasor e misurazioni della velocità di rotazione su macchinari rotanti.
• Gioco del cuscinetto a film fluido e monitoraggio del movimento dell'albero.

Informazioni per l'ordine

Approvazione dell'ente non richiesta

Linee guida per l'installazione

• Montare la sonda utilizzando una staffa di montaggio filettata idonea o un foro filettato nell'alloggiamento del cuscinetto, assicurando un innesto corretto della filettatura fino a un massimo di 0.563 in (14.3 mm) per filettature 3/8-24.
• Impostare la distanza corretta della sonda (in genere -9 Vdc o circa 1.27 mm / 50 mils) rispetto all'albero target, secondo i requisiti di calibrazione del sistema.
• Evitare di serrare eccessivamente il corpo della sonda; applicare una coppia consigliata di 11.2 N-m (100 in-lbf), fino a un limite massimo di 33.9 N-m (300 in-lbf).
• Assicurarsi di mantenere il raggio minimo di curvatura di 25.4 mm (1.0 in) per il cavo coassiale, per evitare danni ai conduttori interni.
• Far passare il cavo triaxiale attraverso una canalina metallica dedicata o apposite passerelle protettive, mantenendo i cavi di campo separati dai cavi CA ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
• Serrare a mano il connettore coassiale miniaturizzato ClickLoc per fissare la giunzione, quindi verificare che il protettore integrato del connettore sia posizionato correttamente.

Conformità e certificazioni

• Approvazioni degli enti: Configurazione standard per aree non pericolose (opzione 00, non sono richieste approvazioni per aree pericolose).
• Compatibilità elettromagnetica: Conforme ai requisiti CE per apparecchiature elettriche industriali.
