Descrizione

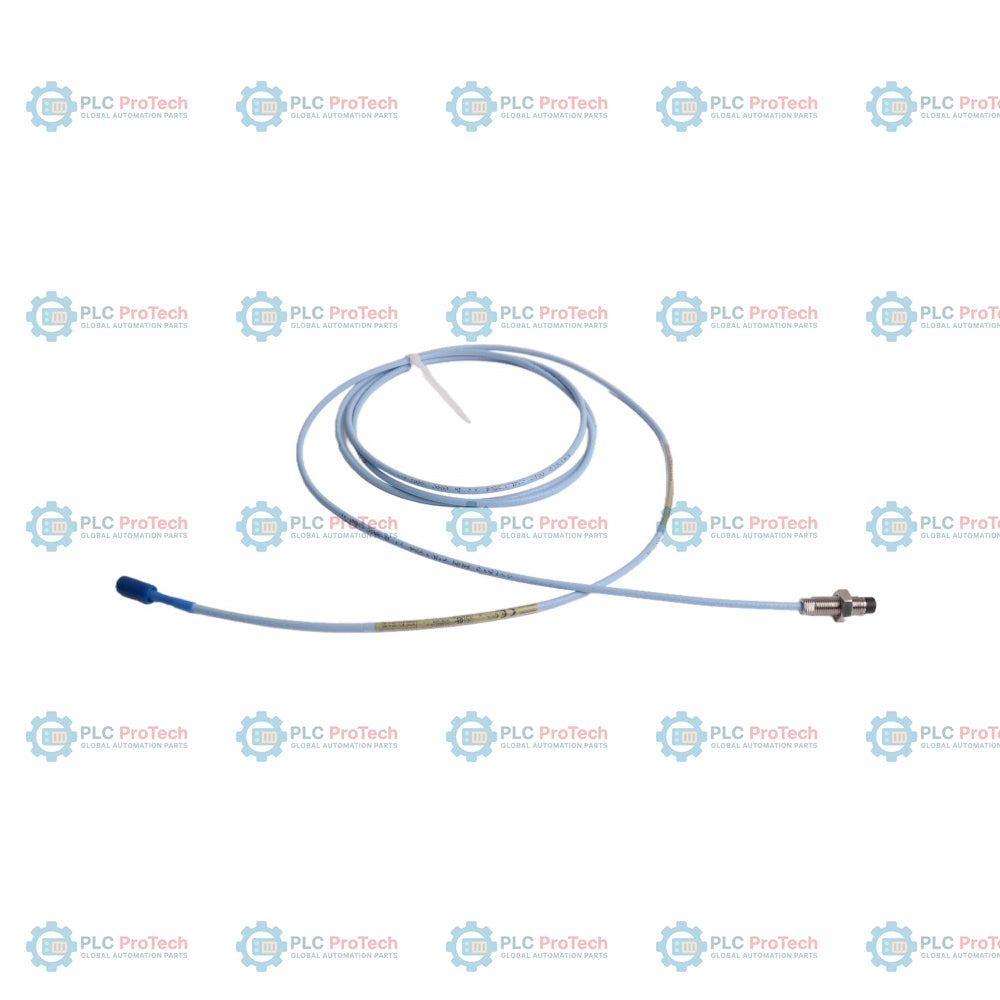

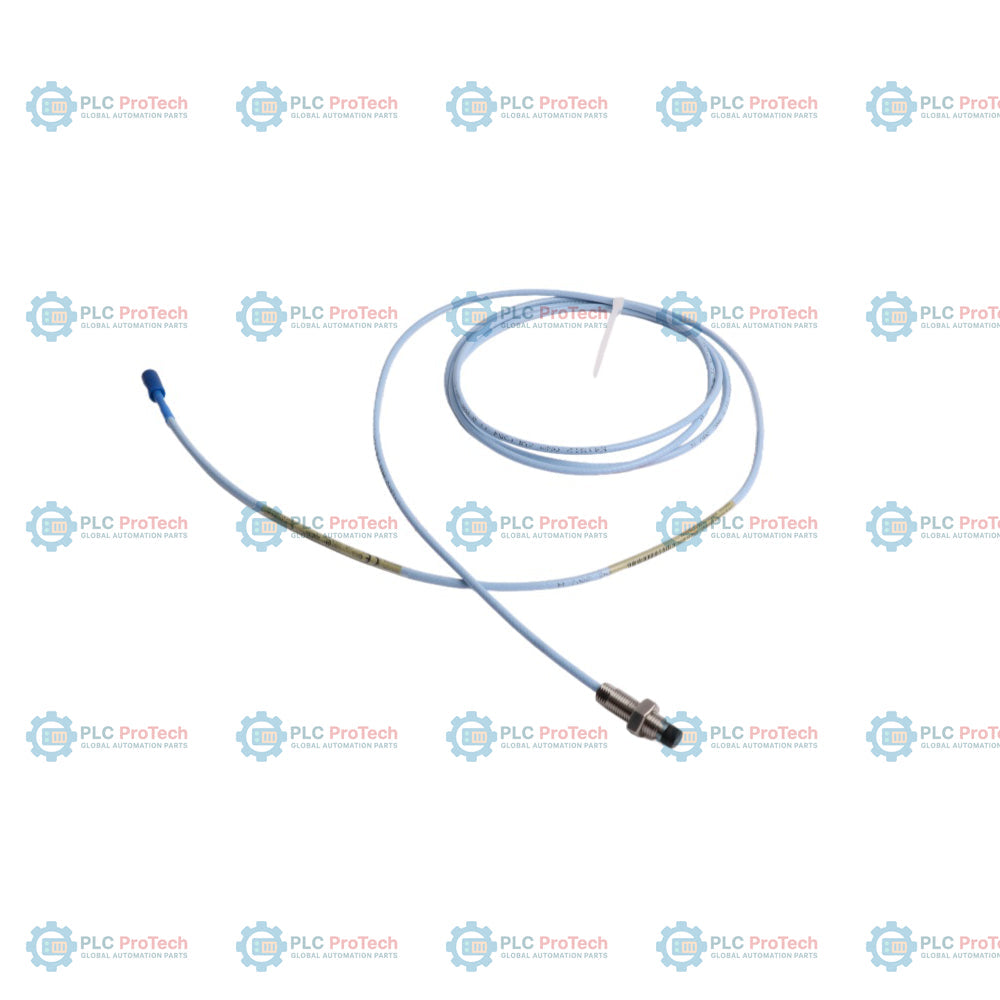

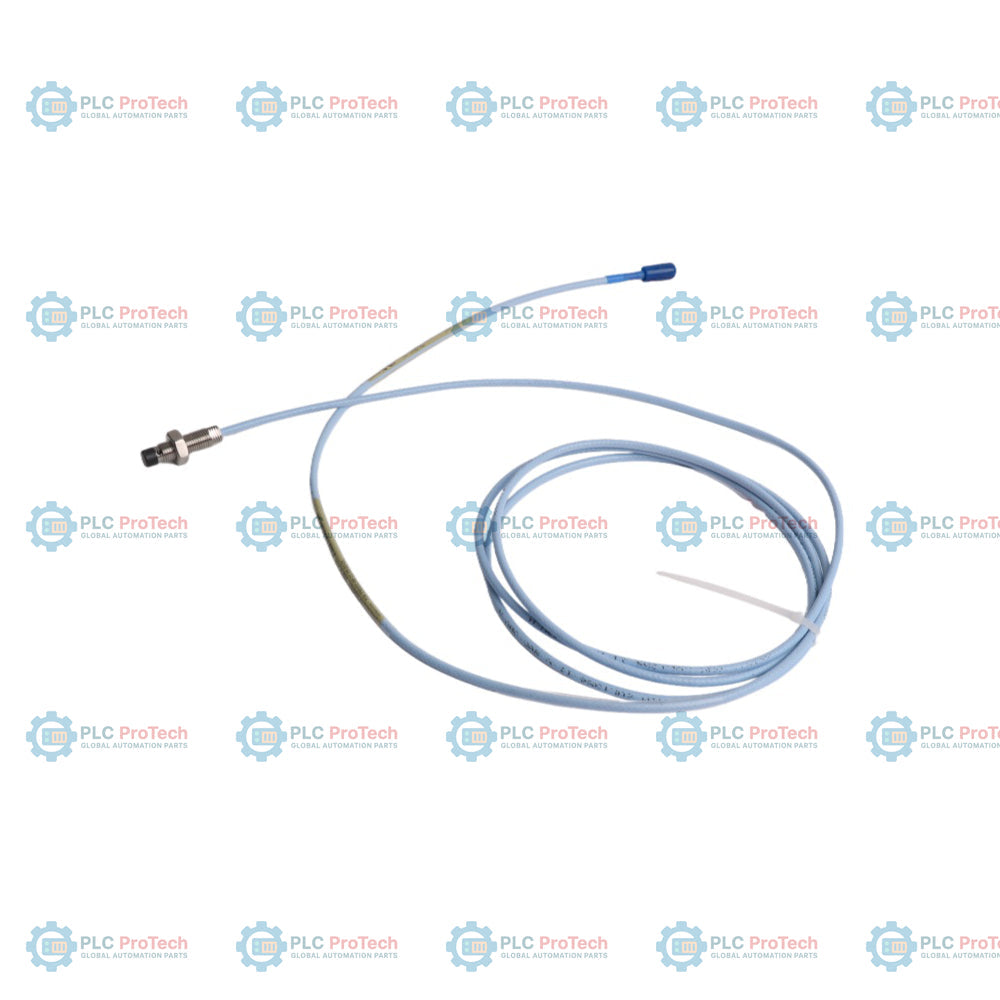

Il Bently Nevada 330101-00-11-20-02-00 è una sonda di prossimità da 8 mm non armata, progettata per il monitoraggio estremamente preciso e senza contatto dello spostamento e delle vibrazioni dei macchinari. Questa configurazione specifica presenta una lunghezza complessiva della custodia di 1,1 pollici, completamente filettata, con 0,0 pollici di lunghezza non filettata, integrata con un cavo coassiale standard da 2,0 metri (6,6 piedi) che termina con un connettore ClickLoc miniaturizzato. Progettata per l’installazione diretta negli alloggiamenti dei cuscinetti dei macchinari, questa sonda non armata è ottimizzata per applicazioni in cui i condotti esterni forniscono protezione fisica al cavo e in cui gli ambienti industriali standard non pericolosi non richiedono approvazioni di sicurezza specializzate.

Basata sul principio delle correnti parassite, questa sonda di prossimità misura continuamente la distanza statica e dinamica tra la punta della sonda e l’albero target. Come parte di un sistema trasduttore completo 3300 XL, si collega a un cavo di prolunga 3300 XL e a un sensore Proximitor 330180. Questa combinazione converte le misurazioni dello spostamento in un’uscita analogica in tensione ad alta risoluzione. Questi segnali continui si interfacciano con i sistemi di protezione Bently Nevada 3500 o con rack equivalenti per il monitoraggio dei macchinari, consentendo di monitorare il fuoriuscita dell’albero, le vibrazioni radiali e la posizione assiale e aiutando gli operatori a prevenire guasti ai macchinari rotanti critici.

Caratteristiche

• Sonda di prossimità con punta da 8 mm, ottimizzata per misurazioni senza contatto dello spostamento mediante correnti parassite.
• Corpo completamente filettato 3/8-24 UNF-2A con lunghezza complessiva della custodia di 1,1 pollici.
• 0,0 pollici di lunghezza non filettata, per consentire il massimo innesto della filettatura negli alloggiamenti dei cuscinetti a parete sottile.
• Cavo coassiale standard integrato da 2,0 metri (6,6 piedi) con connettore ClickLoc miniaturizzato.
• Robusta custodia e punta della sonda in acciaio inossidabile, progettate per resistere ad ambienti industriali gravosi.
• Struttura del cavo non armata, adatta a condotti preesistenti o canaline di instradamento protettive.
• Configurazione standard senza approvazioni per aree pericolose, per un’implementazione sicura ed economica in zone sicure.

Applicazioni

Questa configurazione della sonda di prossimità è comunemente impiegata su macchinari rotanti critici in diversi settori industriali pesanti, tra cui:

• Misurazione delle vibrazioni dell’albero e della posizione assiale su turbine industriali a vapore e a gas.
• Monitoraggio dello spostamento radiale e della posizione del rotore in pompe centrifughe e compressori ad alta pressione.
• Monitoraggio continuo delle condizioni di grandi motori elettrici, riduttori e ventilatori delle torri di raffreddamento.
• Protezione e diagnostica dei macchinari nella generazione di energia, nel trattamento delle acque, nella lavorazione chimica e negli impianti di raffinazione.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire una trasmissione precisa del segnale e prevenire derive meccaniche, attenersi alle seguenti procedure di installazione:

• Regolare il gioco meccanico durante l'installazione finché l'uscita del trasduttore non corrisponde al centro calibrato dell'intervallo lineare, in genere -10 Vdc (circa 1,27 mm o 50 mil) rispetto all'albero.
• Prevedere uno spazio libero attorno alla punta della sonda pari ad almeno 3 volte il diametro della sonda per evitare interferenze laterali causate dai componenti metallici circostanti del macchinario.
• Instradare il cavo coassiale non armato all'interno di una guaina metallica protettiva per salvaguardare l'isolamento da danni meccanici e dall'esposizione all'olio.
• Mantenere una corretta messa a terra del sistema collegando la schermatura del cavo di prolunga esclusivamente al punto di terra dello strumento sul lato del sensore Proximitor.
• Assicurarsi che i controdadi della sonda siano serrati alla coppia raccomandata per evitare movimenti causati dalle vibrazioni della macchina.
