Descrizione

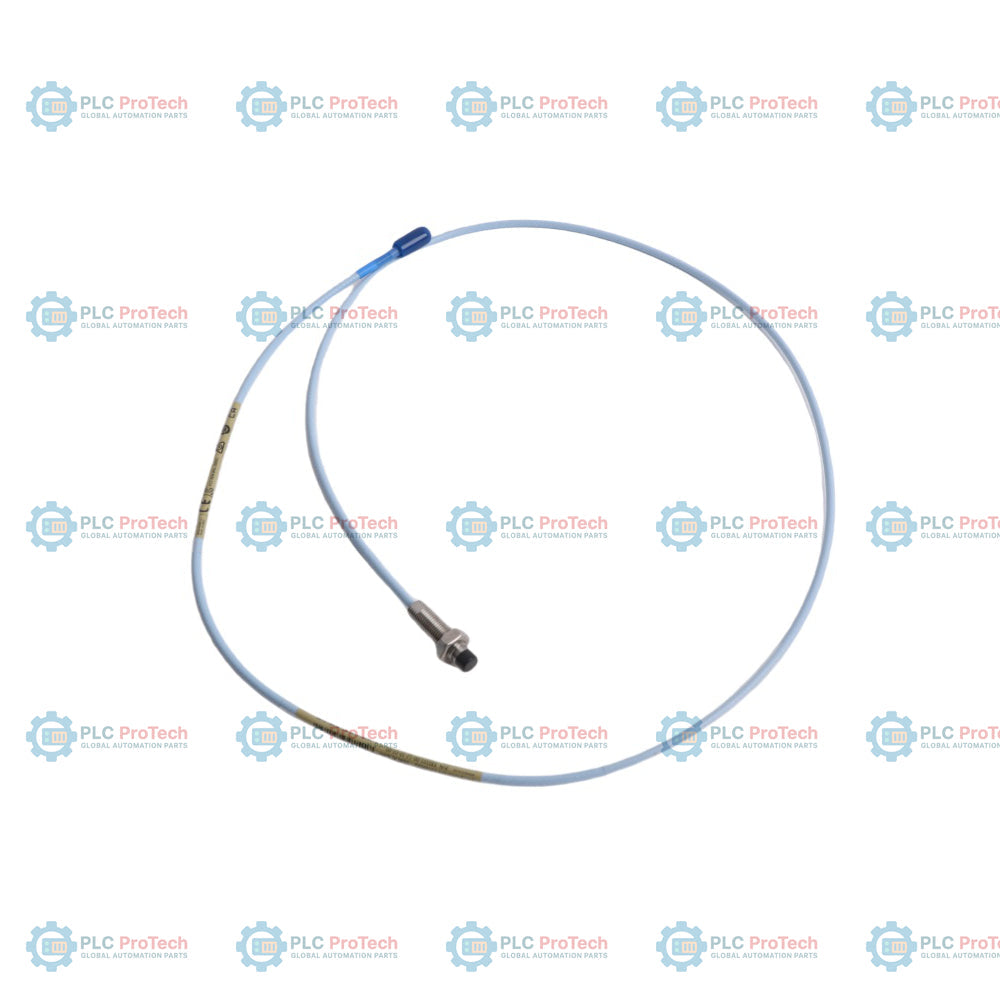

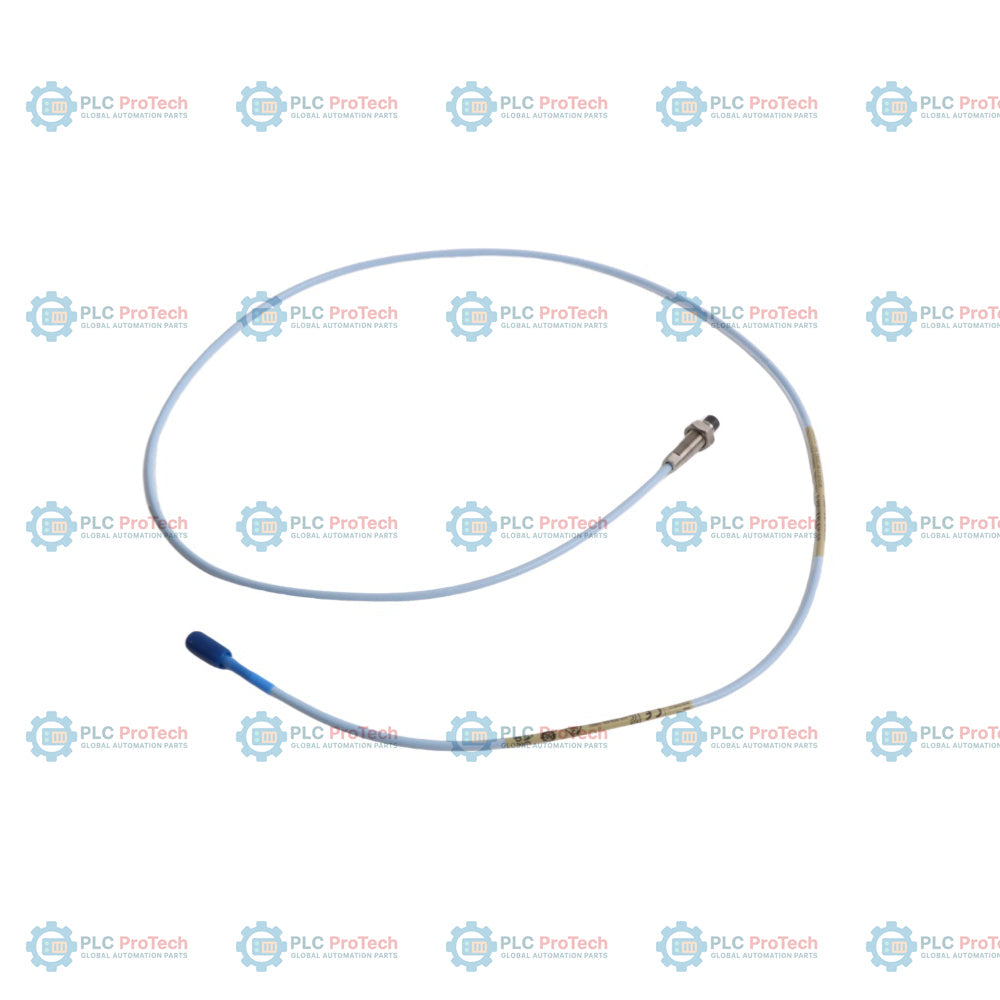

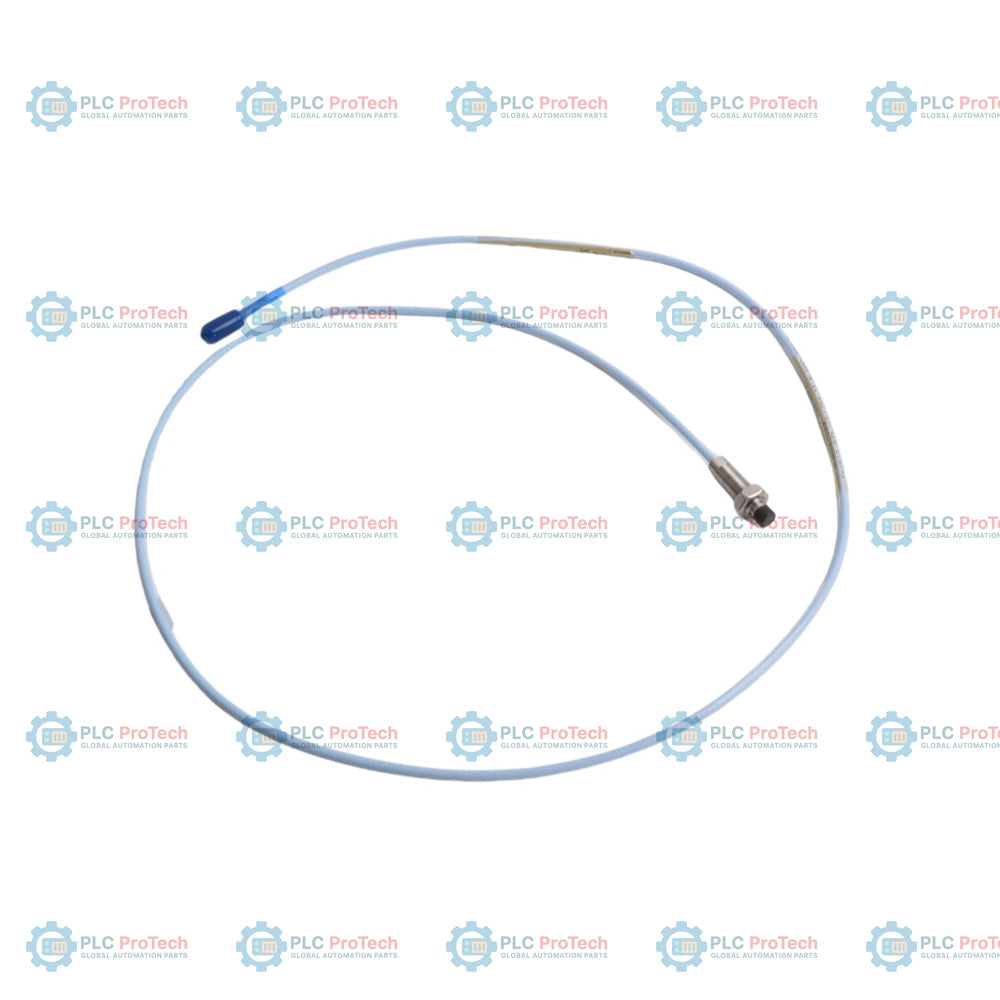

Il Bently Nevada 330101-00-12-05-02-05 è una configurazione di sonda di prossimità da 8 mm senza contatto e ad alta precisione, appartenente alla serie 3300 XL, standard del settore. Questo modello specifico è dotato di un corpo completamente filettato 3/8-24 UNF, con una lunghezza del corpo di 1,2 pollici e una lunghezza non filettata di 0,0 pollici, consentendo la massima regolazione della profondità all'interno degli alloggiamenti dei cuscinetti o delle staffe in spazi ristretti. Dotata di un cavo corto con lunghezza totale di 0,5 metri (1,6 piedi) e di un connettore coassiale miniaturizzato ClickLoc standard (senza protezione), questa configurazione è ideale per il collegamento diretto a scatole di giunzione asciutte adiacenti alla macchina. Certificata con omologazioni CSA, ATEX e IECEx per aree pericolose (opzione 05), è progettata per sistemi critici di protezione delle macchine ad alta affidabilità nei settori petrolchimico, della generazione elettrica e dell'estrazione del gas.

Basata sul principio di misurazione mediante correnti parassite, la sonda rileva la vibrazione dinamica dell'albero e il suo spostamento statico rispetto alla punta della sonda. È pienamente compatibile con i sensori Proximitor standard 3300 XL (ad esempio, la serie 330180) e con i cavi di prolunga standard. Insieme, formano una catena di trasduttori conforme allo standard API 670, che fornisce un fattore di scala altamente stabile e lineare di 7,87 V/mm (200 mV/mil) per un monitoraggio preciso della dinamica del rotore.

Caratteristiche

• Diametro della punta di 8 mm ottimizzato per misurazioni senza contatto dello spostamento mediante correnti parassite.
• Corpo completamente filettato 3/8-24 UNF-2A, senza parte non filettata (0,0 pollici non filettati, 1,2 pollici di lunghezza complessiva del corpo).
• Lunghezza totale ridotta del cavo, pari a 0,5 metri (1,6 piedi), che riduce l'eccesso di cavo e l'ingombro del percorso all'interno dei carter delle macchine.
• Il connettore coassiale miniaturizzato ClickLoc assicura un collegamento sicuro e con bloccaggio positivo al cavo di prolunga.
• Robusto corpo della sonda in acciaio inossidabile AISI 303 e punta in solfuro di polifenilene (PPS) per la massima resistenza in ambienti caldi e corrosivi dei cuscinetti.
• Dotato di omologazioni CSA, ATEX e IECEx per un funzionamento sicuro in atmosfere pericolose.

Applicazioni

• Monitoraggio delle vibrazioni radiali su turbine a vapore, turbine a gas e grandi generatori industriali.
• Monitoraggio dello spostamento assiale dell'albero e della posizione di spinta in compressori centrifughi e pompe ad alta pressione.
• Monitoraggio della posizione del rotore e misurazione dell'espansione su apparecchiature rotanti critiche.
• Configurazioni dei circuiti di protezione delle macchine conformi allo standard API 670 in impianti elettrici e petrolchimici.

Informazioni sull'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• \Montaggio e distanza:\ Posizionare la sonda all'interno dell'alloggiamento del cuscinetto o del blocco di montaggio. Impostare la distanza fisica a circa 1,27 mm (50 mil), che corrisponde a un'uscita di -9 Vcc sul sensore Proximitor 3300 XL in condizioni calibrate.
• \Impegno della filettatura:\ L'impegno della filettatura non deve superare 14,3 mm (0,563 pollici). Il superamento di questo limite può causare inceppamenti meccanici o deformazioni dell'involucro.
• \Protezione del cavo:\ Instradare il cavo corto da 0,5 metri con un raggio di curvatura minimo di 25,4 mm (1,0 pollici). Evitare di instradarlo vicino a elementi ad alta temperatura o bordi taglienti e fissare i collegamenti all'interno di una scatola di giunzione resistente all'umidità.
• \Schermatura del sistema:\ Per ridurre al minimo le interferenze del rumore elettrico, mantenere la continuità della schermatura lungo il collegamento tra sonda e cavo e collegare a terra la schermatura solo all'estremità del rack di monitoraggio.
