Descrizione

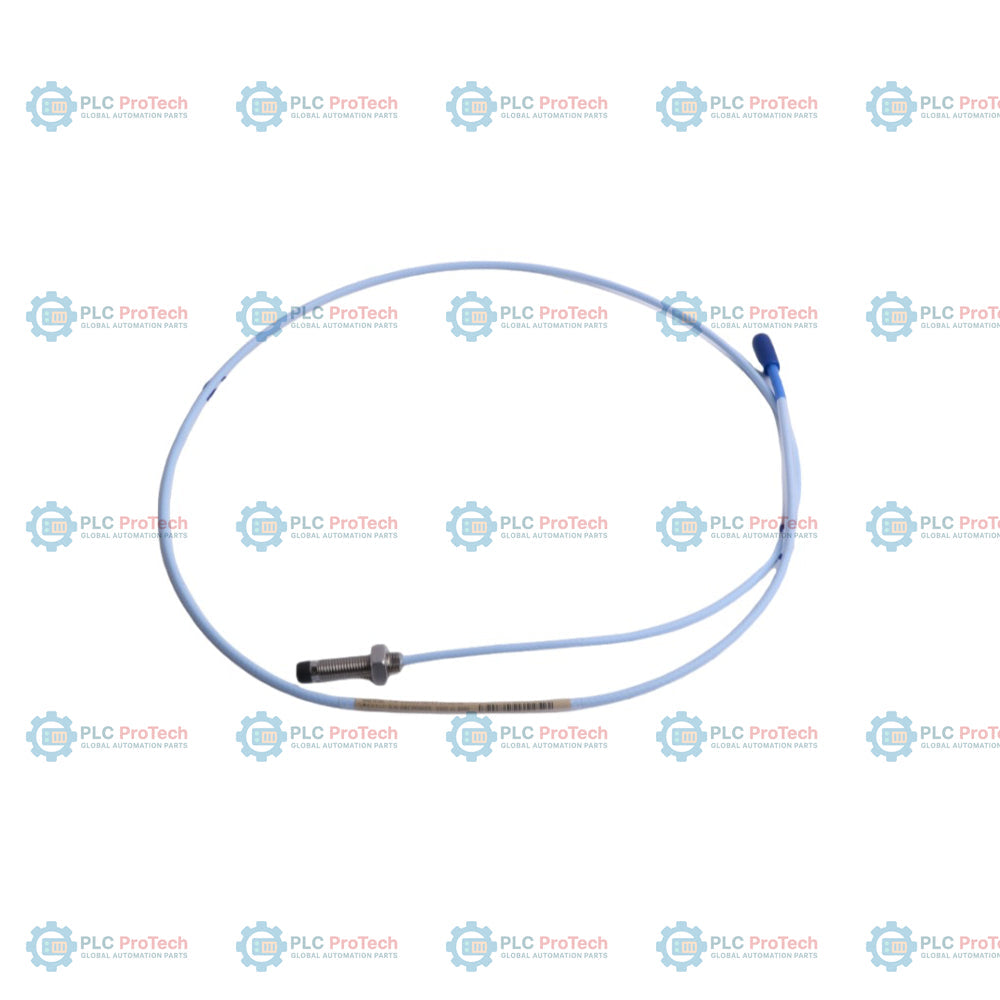

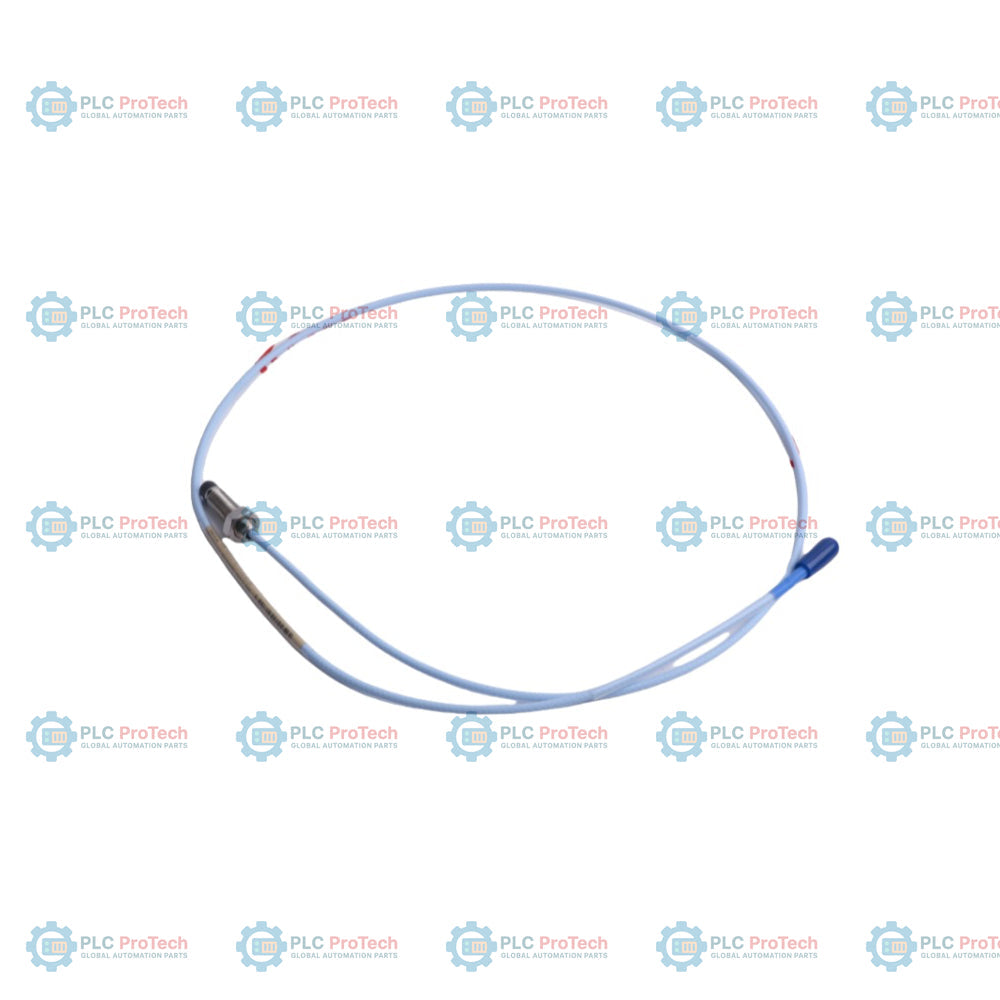

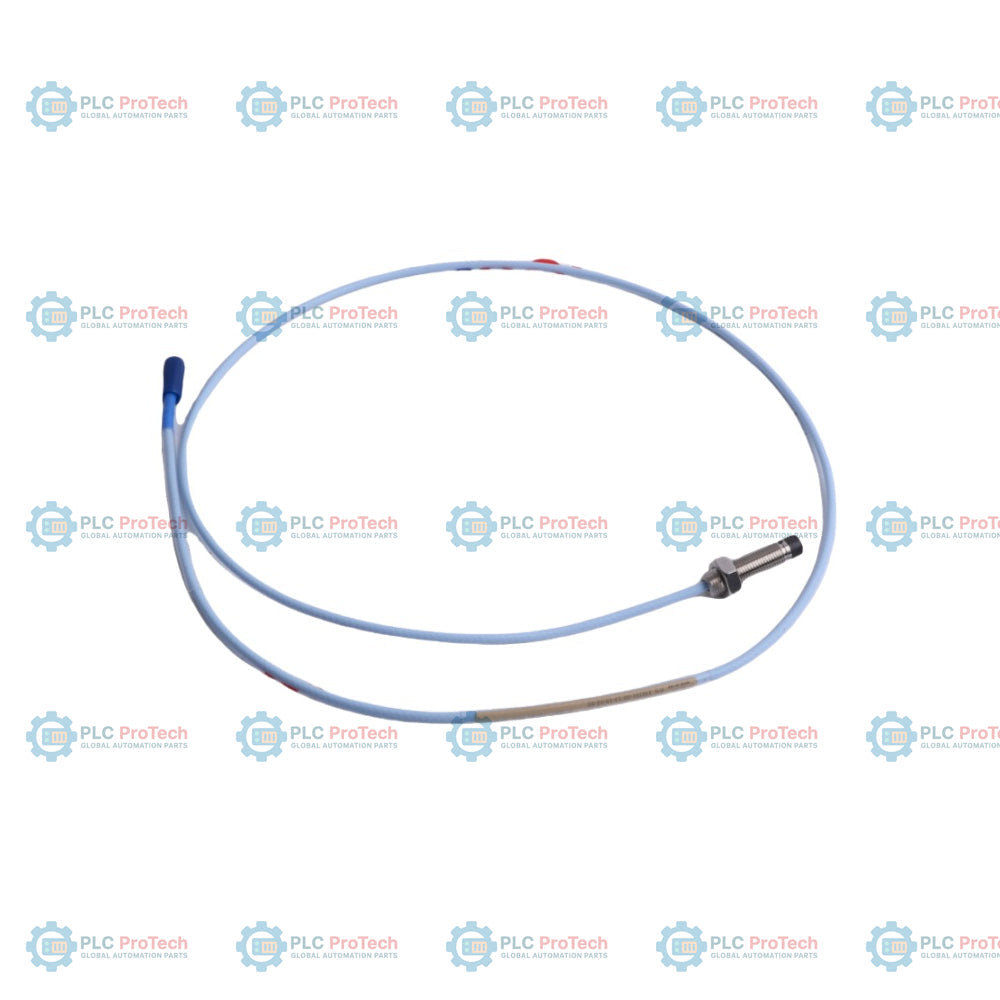

Il Bently Nevada 330101-00-13-15-02-05 è una sonda di prossimità da 8 mm senza armatura, configurata specificamente con filettatura 3/8-24 UNF, lunghezza non filettata di 0,0 pollici e lunghezza complessiva compatta del corpo di 1,3 pollici. Questa configurazione specifica presenta una lunghezza complessiva di 1,5 metri (4,9 piedi) ed è terminata con un connettore coassiale miniaturizzato ClickLoc, senza protezione del connettore, utilizzando un cavo triassiale standard. Dispone delle approvazioni CSA, ATEX e IECEx per l'installazione in ambienti pericolosi, distinguendosi dalle configurazioni non certificate (-00) e da quelle con armatura protettiva, filettature metriche o opzioni di lunghezza alternative.

Basandosi sul principio delle correnti parassite, la sonda misura valori statici (posizione) e dinamici (vibrazione) senza contatto. Fornisce dati di spostamento ad alta precisione misurando la distanza tra la punta della sonda e qualsiasi bersaglio conduttivo osservato, come l'acciaio AISI 4140. Funziona come parte di un circuito di protezione per macchinari 3300 XL, interfacciandosi con un sensore Proximitor 3300 XL, come quelli della serie 330180, e con un cavo di prolunga standard, che trasmettono quindi il segnale analogico ai sistemi di monitoraggio rack 3500 o ad altre piattaforme di controllo industriale compatibili. Il design senza armatura lo rende ideale per alloggiamenti di cuscinetti e carter di macchinari con spazio libero per il passaggio dei cavi, dove non è richiesta una protezione secondaria contro l'abrasione.

Caratteristiche

• Sonda di prossimità con punta da 8 mm, progettata per misurazioni ad alta risoluzione e senza contatto dello spostamento mediante correnti parassite.
• Corpo filettato 3/8-24 UNF senza armatura, adatto alle installazioni di montaggio standard.
• Lunghezza non filettata di 0,0 pollici e lunghezza complessiva del corpo di 1,3 pollici per il montaggio del sensore a basso profilo e a portata ridotta.
• Cavo standard triassiale integrato da 1,5 metri (4,9 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc placcato in oro.
• Il metodo di stampaggio brevettato TipLoc garantisce un robusto legame tra la punta in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile.
• Il design brevettato CableLoc offre una resistenza alla trazione fino a 330 N (75 lbf) tra il cavo della sonda e il corpo della sonda.
• Altamente intercambiabile con gli altri componenti del sistema 3300 XL, senza necessità di calibrazione manuale o abbinamento su banco.
• Pienamente compatibile con i sensori Proximitor 3300 XL e i cavi di prolunga standard 3300 XL.
• Certificato dagli enti competenti (Opzione 05), con approvazioni CSA, ATEX e IECEx per aree pericolose.

Applicazioni

• Monitoraggio dello spostamento e delle vibrazioni dei macchinari con cuscinetti a film fluido.
• Misurazione delle vibrazioni dell'albero di turbine a vapore e a gas.
• Monitoraggio della posizione e dello spostamento assiale dei rotori di compressori e pompe.
• Misurazioni del riferimento Keyphasor, dell'angolo di fase e della velocità di rotazione.
• Circuiti di protezione per macchinari rotanti ad alta vibrazione in impianti petroliferi, del gas, di generazione elettrica e petrolchimici.

Informazioni per l'ordinazione

Omologazioni CSA, ATEX e IECEx

Linee guida per l'installazione

• Assicurarsi che la sonda sia montata con il corretto spazio della sonda, in genere 1,27 mm o 50 mil per la calibrazione standard, rispetto alla superficie bersaglio.
• Instradare il cavo della sonda applicando corrette pratiche di schermatura e messa a terra per prevenire interferenze dovute al rumore elettrico nella catena di prossimità.
• Rispettare la coppia di serraggio consigliata di 7,5 N-m (66 in-lbf) sulle filettature 3/8-24 UNF, evitando il valore massimo di 11,2 N-m (100 in-lbf) per prevenire il grippaggio.
• Durante l'instradamento, non superare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 poll.) per preservare le proprietà elettriche del cavo e prevenire danni all'anima.
• Mantenere pulito e privo di olio o umidità il connettore coassiale miniaturizzato ClickLoc prima del collegamento; serrare solo a mano.

Conformità e certificazioni

• ATEX/IECEx: A sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e antiscintilla/a sicurezza aumentata (Ex nA/ec IIC T5...T1 Gc) se installato secondo il disegno Bently Nevada 141092 o 140979.
• CSA: Approvato per installazioni in aree pericolose in Nord America se installato con barriere appropriate.
• CE: Conforme ai requisiti della direttiva europea sulla compatibilità elettromagnetica (EMC), senza richiedere un condotto schermato speciale.
