Descrizione

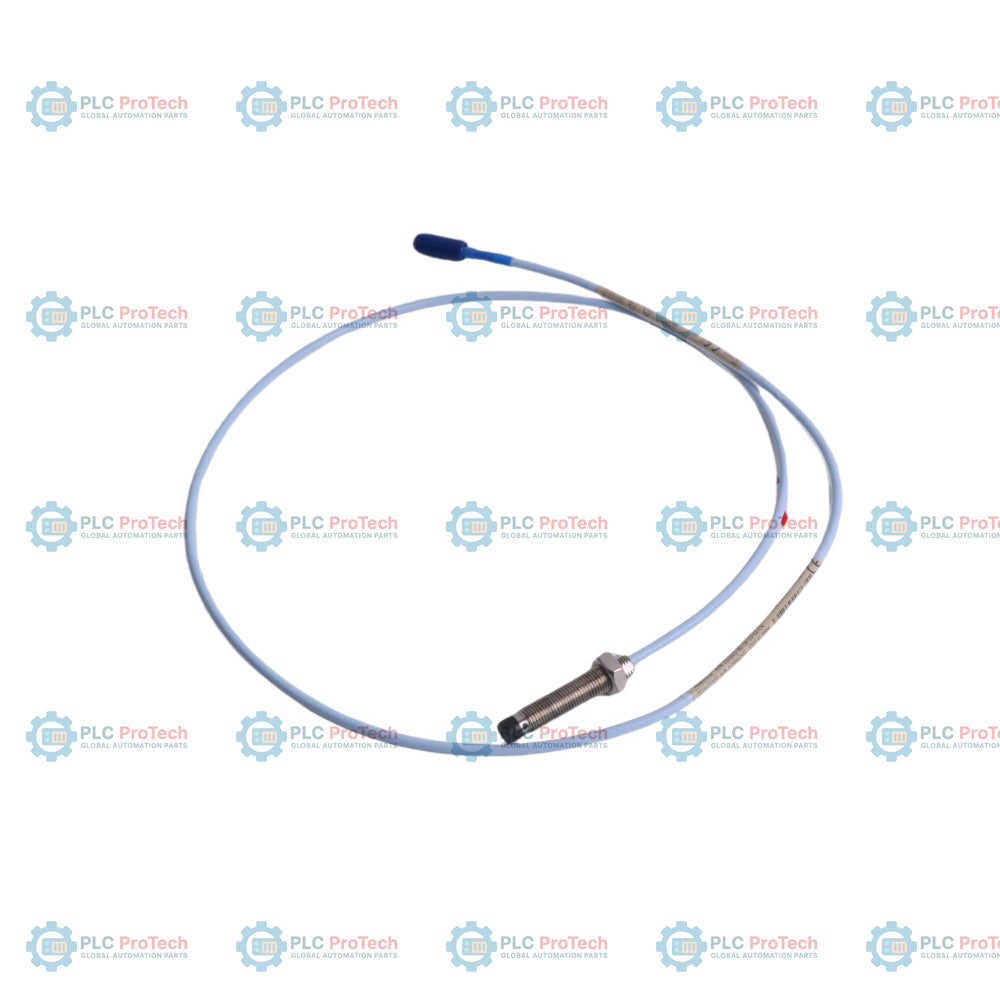

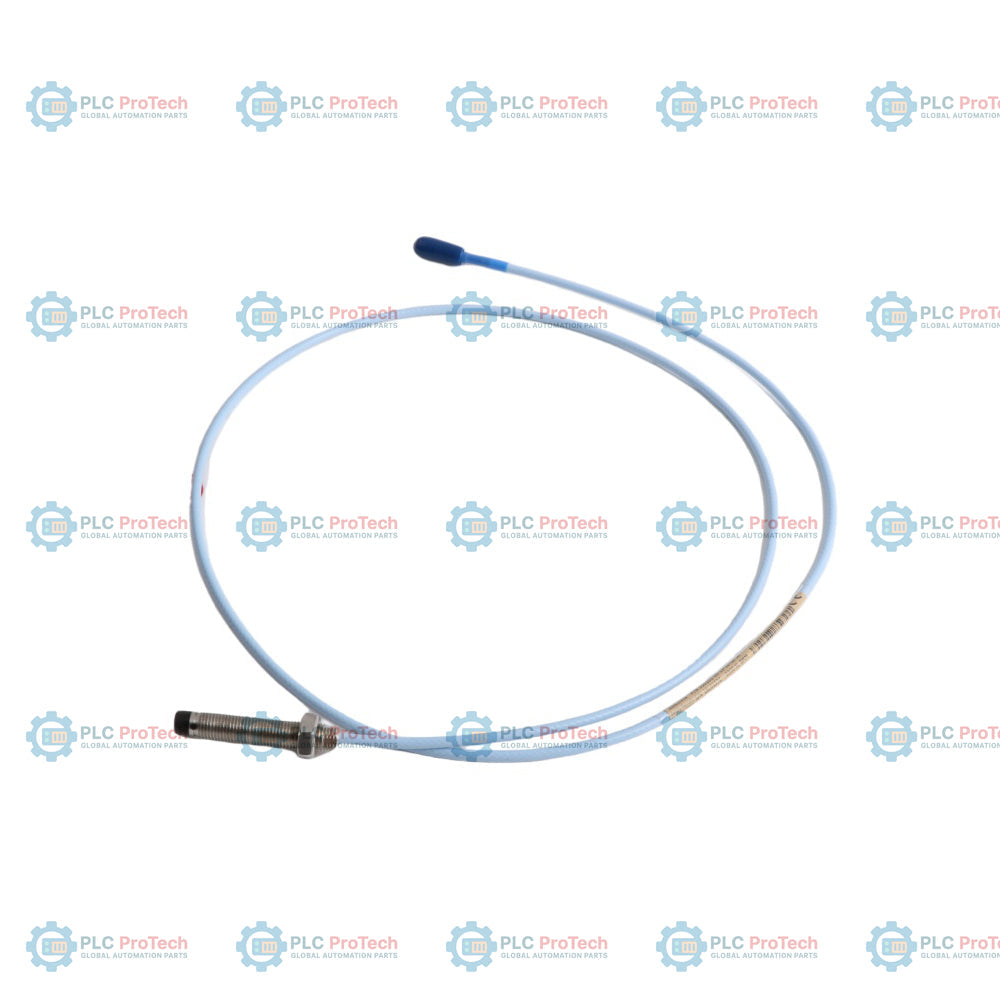

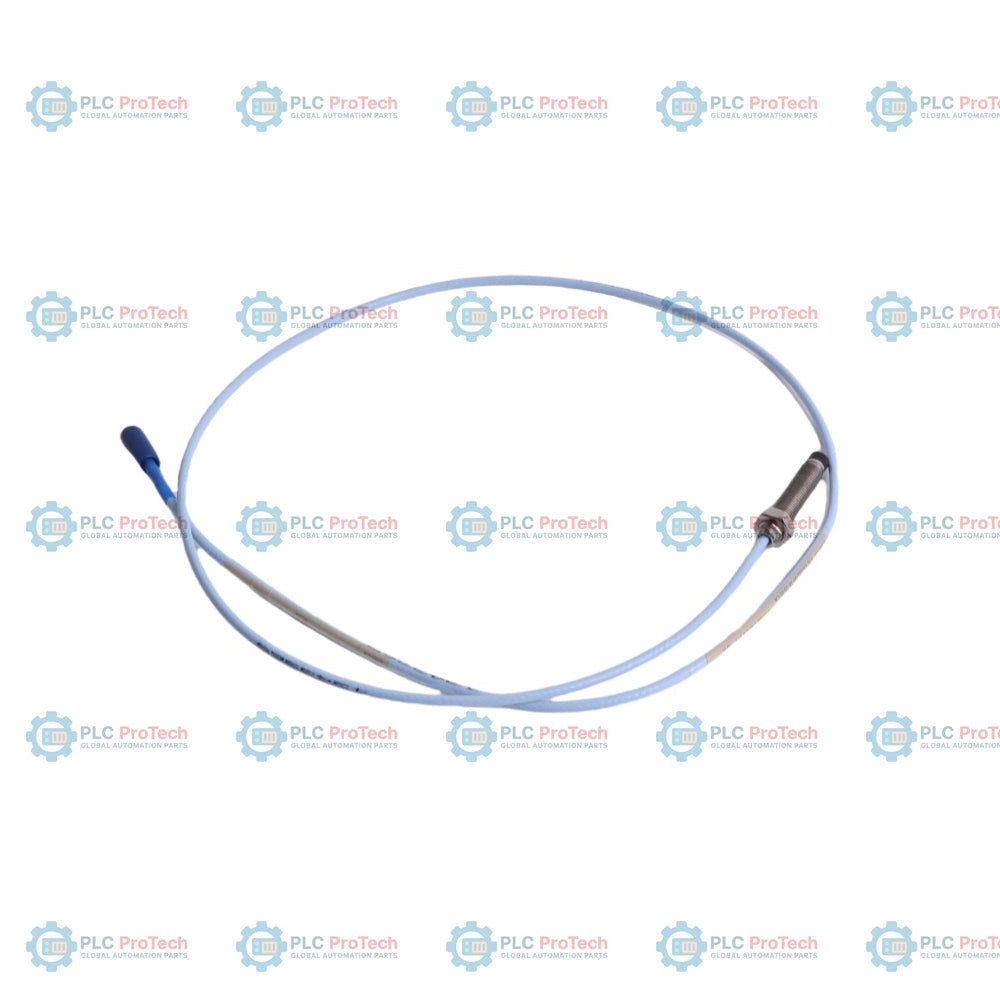

Il Bently Nevada 330101-00-14-10-02-05 è una configurazione di sonda di prossimità da 8 mm completamente filettata appartenente al sistema di trasduttori di prossimità 3300 XL da 8 mm. Questa variante specifica presenta una lunghezza complessiva del corpo di 1,4 pollici, senza parte non filettata (lunghezza non filettata di 0,0 pollici), una lunghezza totale del cavo di 1,0 metro (3,3 piedi) terminata con un connettore coassiale miniaturizzato ClickLoc e un cavo standard (non armato). È completamente certificata con le approvazioni per aree pericolose CSA, ATEX e IECEx (Opzione di certificazione 05), distinguendosi dalle configurazioni non certificate (-00) e dalle alternative con armatura (-02 di base).

In quanto componente chiave delle catene di protezione dei macchinari e monitoraggio delle condizioni, questo sensore a correnti parassite fornisce una misurazione senza contatto ad alta precisione dello spostamento statico e dinamico dell'albero. Si interfaccia perfettamente con un sensore Proximitor della serie 330180 e un cavo di prolunga standard 3300 XL per fornire dati di segnale affidabili ai rack di monitoraggio della serie 3500, prevenendo guasti catastrofici nelle turbomacchine ad alta velocità.

Caratteristiche

• Principio delle correnti parassite senza contatto per la misurazione ad alta precisione di spostamento e vibrazioni.
• Filettatura esterna standard 3/8-24 UNF sull'intera lunghezza del corpo di 1,4 pollici, ideale per alloggiamenti di cuscinetti con spazio ridotto.
• Cavo coassiale standard integrato da 1,0 metri (3,3 piedi), senza armatura esterna, che riduce peso e volume del cavo nelle canaline chiuse.
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro offre un accoppiamento robusto con un'attenuazione minima del segnale.
• Eccezionale resistenza ambientale grazie a un robusto materiale della punta della sonda progettato per resistere a olio caldo, umidità ed esposizione a sostanze chimiche.
• Opzione di certificazione 05, che certifica la sonda per applicazioni a sicurezza intrinseca in atmosfere esplosive.

Applicazioni

Questa sonda di prossimità è ideale per macchinari rotanti critici nei settori della generazione di energia, del petrolio e del gas, petrolchimico e del trattamento delle acque. Gli scenari di utilizzo più comuni includono:

• Monitoraggio delle vibrazioni radiali dell'albero in turbine a vapore e a gas.
• Misurazione della spinta (spostamento assiale) sui rotori dei compressori.
• Monitoraggio della posizione del rotore e dell'espansione del corpo in pompe industriali ad alta potenza.
• Analisi del runout e dell'eccentricità dell'albero di generatori idroelettrici.
• Gioco generale del film d'olio dei cuscinetti e monitoraggio dello stato dei macchinari.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Il sensore presenta una configurazione con collegamento fisico diretto, progettata per una trasmissione stabile del segnale in condizioni di forte vibrazione:

Linee guida per l'installazione

Assicurare una corretta installazione meccanica per mantenere la precisione del sistema e prevenire il rumore elettrico:

• Regolazione della distanza: Regolare meccanicamente la posizione della sonda all'interno dell'alloggiamento del cuscinetto finché l'uscita del sensore Proximitor non indica la tensione di polarizzazione CC specificata, corrispondente al centro dell'intervallo di calibrazione lineare (in genere -10,0 Vcc, equivalente a una distanza di 1,27 mm o 50 mil).
• Coppia del dado di bloccaggio: Fissare la sonda con un dado di bloccaggio filettato dopo aver impostato la distanza, rispettando i limiti di coppia consigliati per evitare danni alla filettatura o deformazioni dell'alloggiamento.
• Schermatura e messa a terra: Mantenere il completo isolamento elettrico tra la schermatura del cavo coassiale e l'involucro della macchina. Collegare le schermature alla messa a terra comune dello strumento solo sul lato del sensore Proximitor.
• Protezione del cavo: Instradare il cavo standard da 1,0 metri all'interno di una guaina metallica o di una canalina protettiva per proteggerlo dall'abrasione meccanica e dall'accumulo di sostanze chimiche.

Conformità e certificazioni

Questa configurazione della sonda 330101 è certificata secondo rigorosi standard internazionali di sicurezza e qualità per gli ambienti industriali:

• CSA: Approvata per aree pericolose di Classe I, Divisione 1 e 2.
• ATEX/IECEx: A sicurezza intrinseca per ambienti con gas e polveri (Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc) e a prova di scintille/con sicurezza aumentata (Ex nA/ec IIC T5...T1 Gc).
• IEC 68-2-3: Conforme alle condizioni standard di prova di umidità e umidità relativa.
