Bently Nevada 330101-00-16-10-02-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

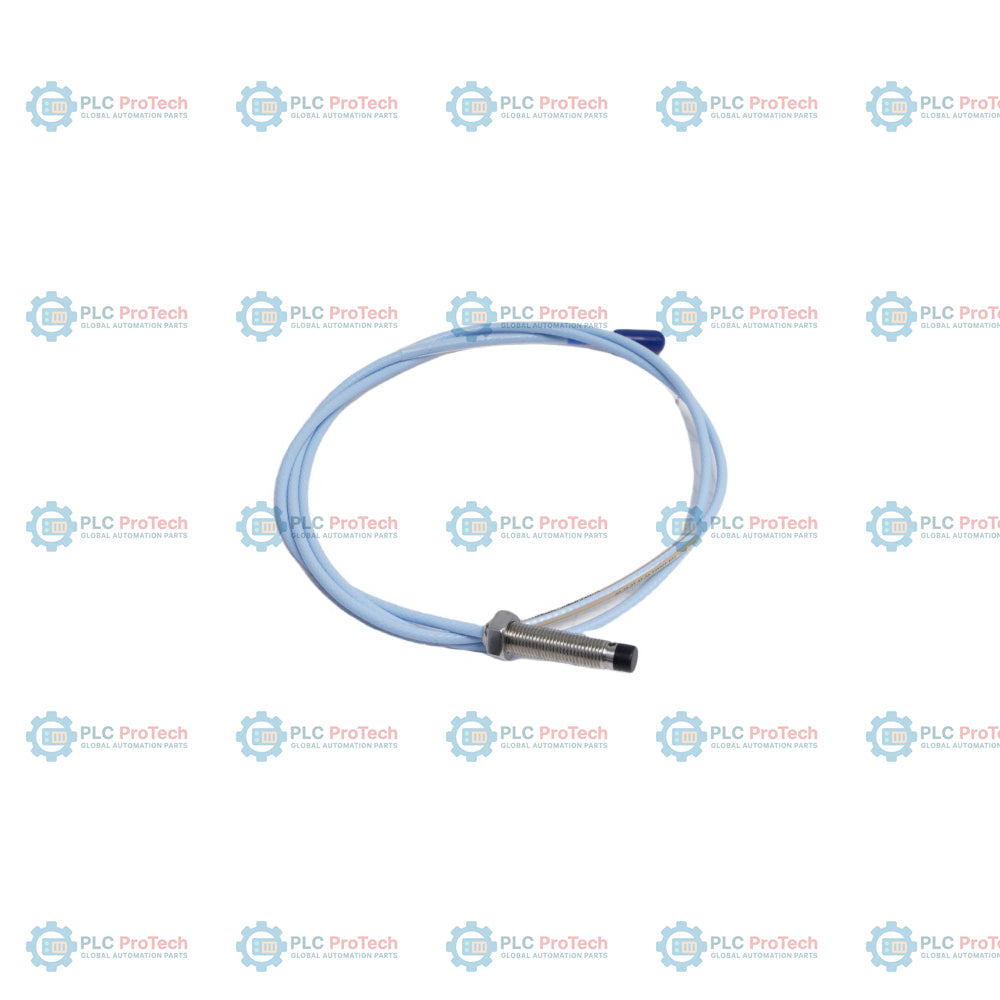

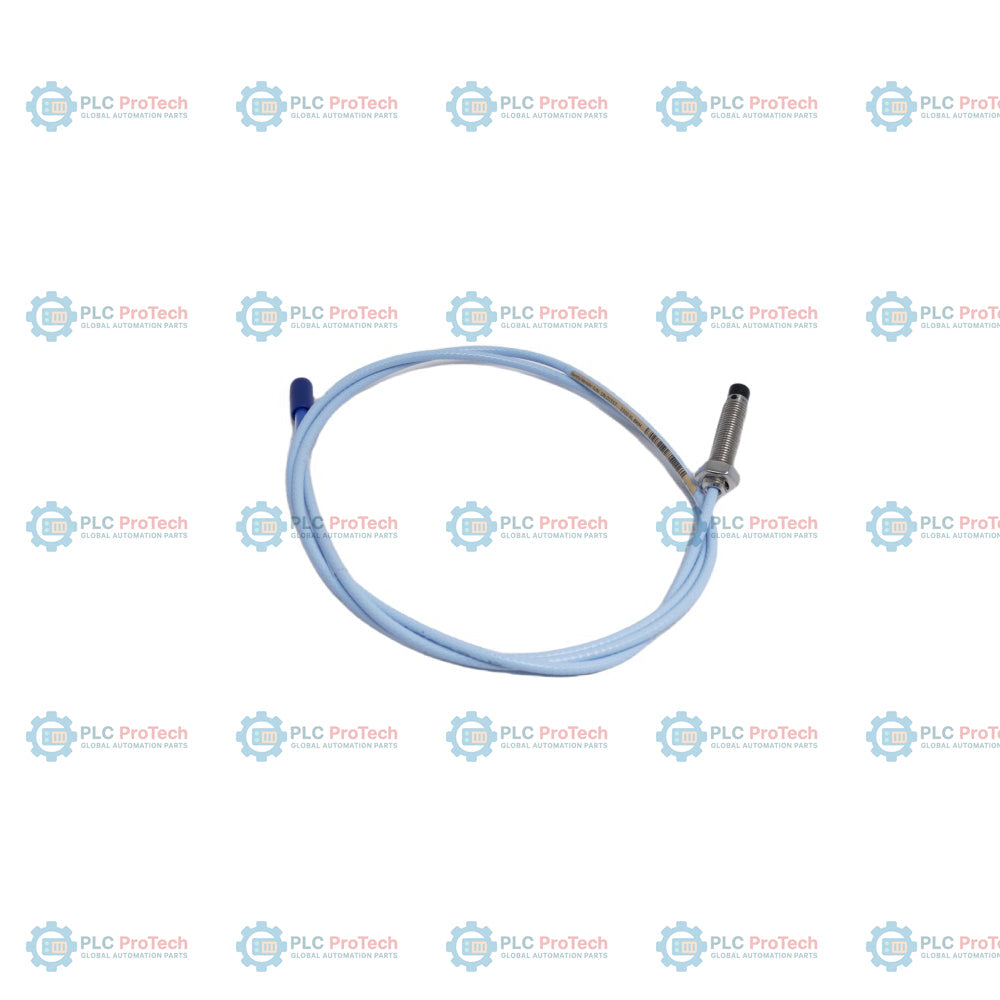

Il 330101-00-16-10-02-00 è una configurazione non armata della sonda di prossimità Bently Nevada 3300 XL da 8 mm, progettata specificamente con una lunghezza non filettata di 0,0 pollici, una lunghezza complessiva del corpo filettato di 1,6 pollici, una lunghezza totale del cavo di 1,0 metri, cablaggio coassiale standard con connettore ClickLoc miniaturizzato e senza approvazioni da parte di enti per aree pericolose. In quanto componente fondamentale del sistema trasduttore di prossimità 3300 XL da 8 mm, questo sensore senza contatto è progettato per l'installazione permanente su macchinari rotanti, per misurare la posizione statica e le vibrazioni dinamiche. Utilizzando il principio di funzionamento delle correnti parassite, genera un segnale di tensione ad alta precisione direttamente proporzionale alla distanza fisica tra la punta della sonda e l'albero bersaglio, generalmente realizzato in acciaio AISI 4140. Questa configurazione non armata e priva di approvazioni offre una soluzione di monitoraggio economica e ad alte prestazioni per aree industriali standard non classificate come pericolose, dove non è richiesta un'armatura meccanica esterna.

Caratteristiche

• Corpo non armato con filettatura 3/8-24 UNF: presenta un corpo in acciaio inossidabile da 1,6 pollici, completamente filettato (0,0 pollici non filettati), che consente il montaggio diretto negli alloggiamenti delle macchine e nei cappelli dei cuscinetti senza armatura fisica esterna.
• Cavo standard da 1,0 metri: fornita con un cavo coassiale standard da 1,0 metri (3,3 piedi), ideale per un instradamento ordinato verso scatole di connessione intermedie prima del collegamento a un cavo di prolunga.
• Connettore miniaturizzato ClickLoc: dotata di un connettore coassiale ClickLoc miniaturizzato per garantire un accoppiamento del segnale sicuro, a basse perdite e resistente alle vibrazioni nei macchinari rotanti pesanti.
• Principio delle correnti parassite: fornisce misurazioni precise dello spostamento senza contatto, con un fattore di scala medio (ASF) nominale di 7,87 V/mm (200 mV/mil) se abbinata a componenti 3300 XL compatibili.
• Struttura robusta della punta: la punta della sonda da 8 mm è stampata in plastica di solfuro di polifenilene (PPS) ad alte prestazioni e sigillata chimicamente contro l'umidità, il vapore e gli ambienti con oli industriali.

Applicazioni

• Monitoraggio continuo delle vibrazioni radiali dell'albero in generatori con turbine a vapore e a gas di centrali elettriche.
• Misurazioni della posizione e dello spostamento di spinta (assiale) in compressori centrifughi ad alta velocità e turboespansori industriali.
• Profilazione della dinamica del rotore e diagnostica del gioco dei cuscinetti in grandi pompe petrolchimiche, ventilatori industriali e riduttori.
• Protezione generale dei macchinari e monitoraggio delle condizioni in impianti industriali standard non classificati come pericolosi.

Informazioni per l'ordine

Nessuna approvazione richiesta (configurazione standard per uso generale)

Collegamenti e interfacce

Linee guida per l'installazione

Per garantire prestazioni di misurazione ottimali e affidabilità meccanica a lungo termine, si raccomandano le seguenti procedure di installazione ingegneristiche:

• Verifica della filettatura: Pulire e ispezionare il foro di montaggio filettato interno 3/8-24 UNF sulla carcassa della macchina. Poiché questo codice prodotto ha una lunghezza non filettata di 0.0 inches, verificare che l'alloggiamento sia completamente filettato per accogliere in sicurezza il corpo da 1.6-inch.
• Impostazione della distanza della sonda: Posizionare la sonda alla distanza appropriata rispetto al target dell'albero. Un valore di riferimento standard è 1.27 mm (50 mils), che corrisponde alla tensione intermedia della calibrazione del sistema (uscita nominale di -10 Vdc presso il sensore Proximitor).
• Protezione del cavo: Poiché questa sonda utilizza un cavo standard non armato, instradare il cavo coassiale attraverso una canalina rigida o flessibile dedicata, per prevenire strappi accidentali, schiacciamenti o esposizione a sollecitazioni meccaniche eccessive.
• Schermatura e messa a terra: Assicurarsi che la schermatura del cavo coassiale sia elettricamente isolata all'estremità di montaggio della sonda e collegata a terra in un unico punto presso il sensore Proximitor o il rack dello strumento, per prevenire interferenze elettromagnetiche e disturbi dovuti a loop di massa.
• Raggio di curvatura: Durante l'instradamento, mantenere un raggio di curvatura minimo di 25.4 mm (1.0 inch) per il cavo coassiale standard, per evitare l'attenuazione del segnale o danni fisici ai conduttori interni.
