Descrizione

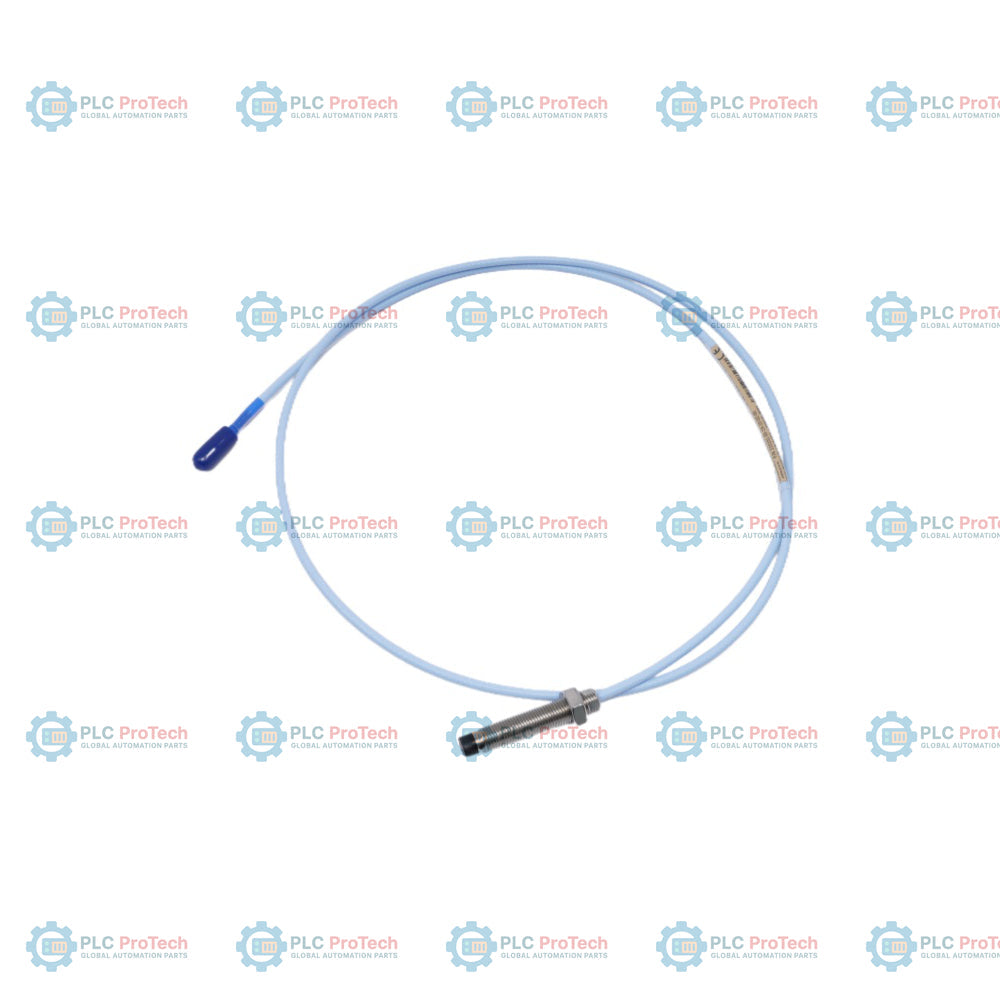

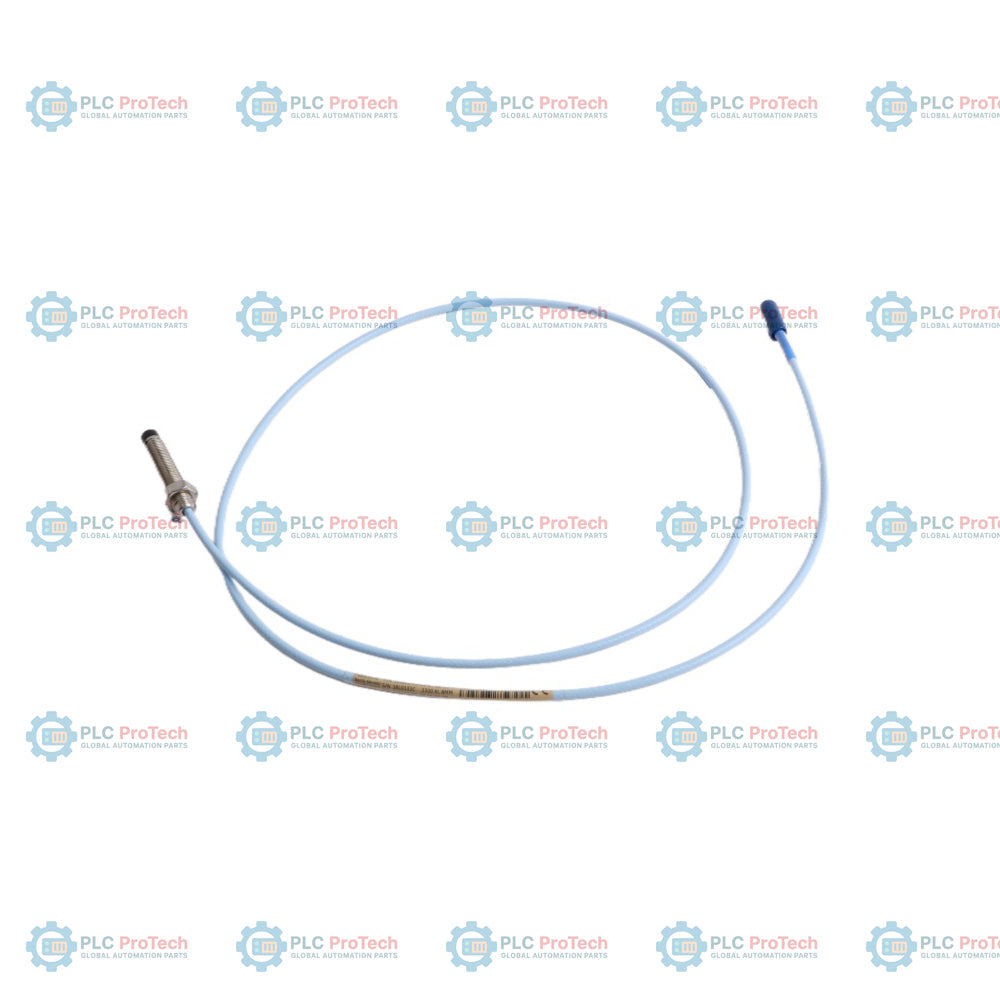

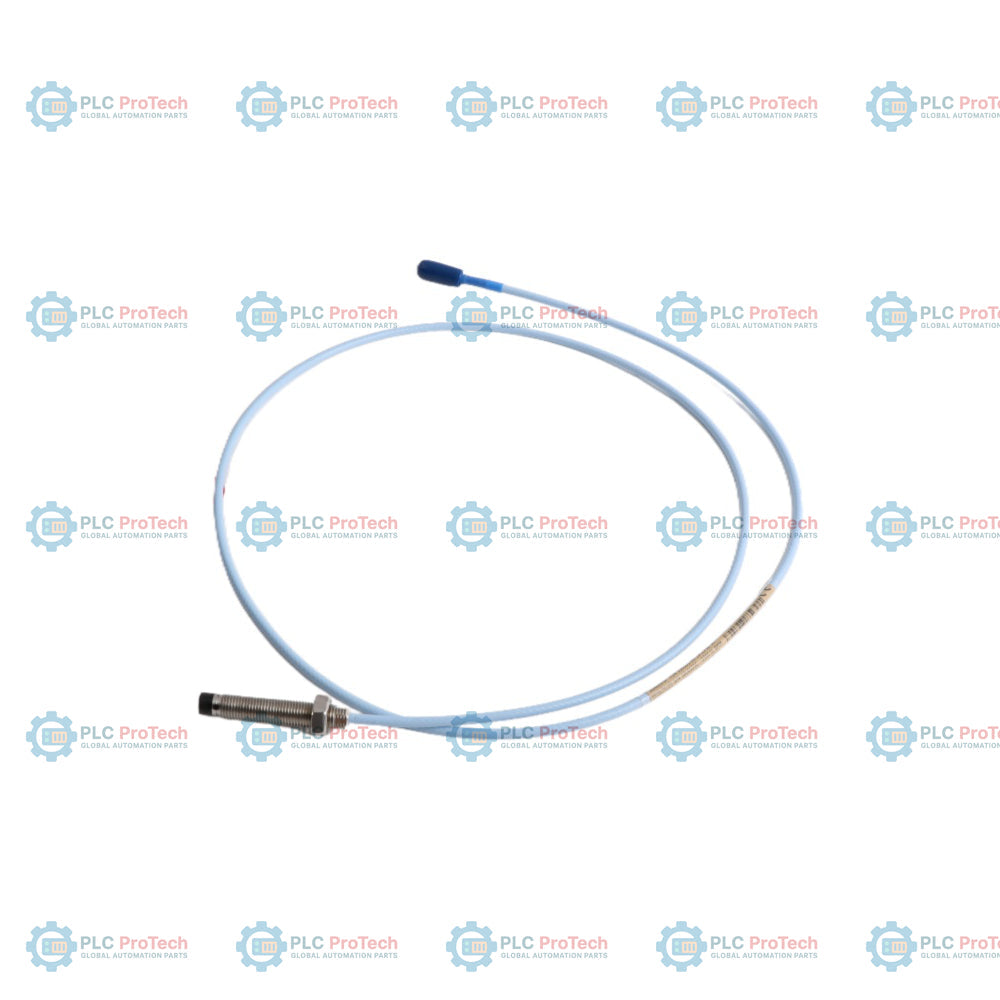

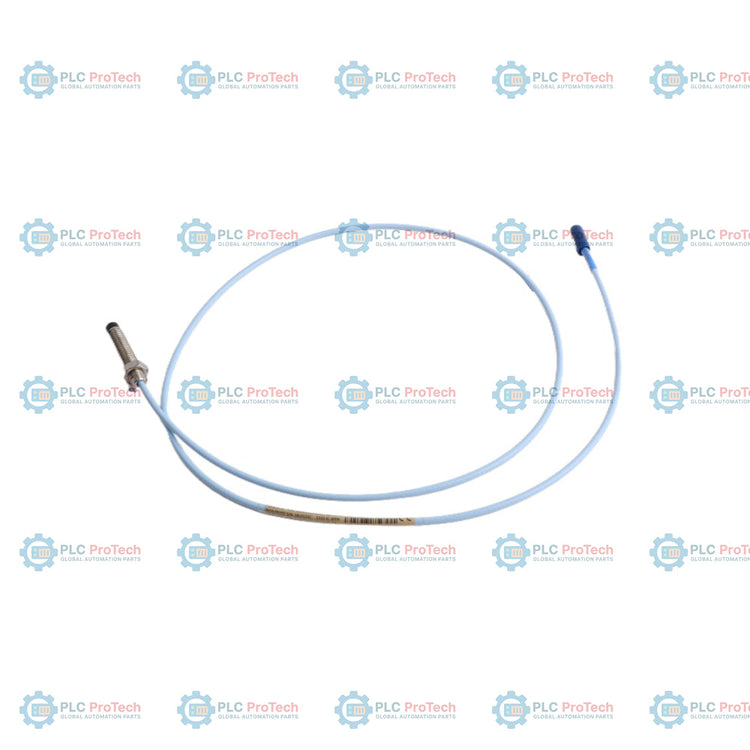

Bently Nevada 330101-00-19-10-02-05 è una sonda di prossimità da 8 mm ad alte prestazioni, progettata per misurare senza contatto le vibrazioni e lo spostamento dell'albero nei macchinari rotanti critici. In quanto componente di rilevamento principale del sistema di trasduttori di prossimità 3300 XL, questa sonda è specificamente realizzata con un corpo filettato 3/8-24 UNF e senza armatura protettiva (configurazione base 330101), risultando ideale per le installazioni industriali standard in cui non è necessaria un'armatura esterna fisica. Questa configurazione esclusiva presenta una lunghezza non filettata di 0,0 pollici (0 mm) abbinata a una lunghezza complessiva del corpo di 1,9 pollici (48 mm) (rispettivamente codici opzione 00 e 19), risultando ottimale per installazioni a filo o in alloggiamenti dei cuscinetti poco profondi. Ha una lunghezza totale del cavo di 1,0 metro (3,3 piedi) (opzione 10) ed è dotata di un cavo standard e di un connettore coassiale miniaturizzato ClickLoc (opzione 02) senza protezione del connettore. Completamente certificata secondo l'opzione agenzie 05, questa sonda dispone delle approvazioni CSA, ATEX e IECEx per un impiego sicuro in aree industriali pericolose. Grazie al principio di funzionamento a correnti parassite, fornisce un monitoraggio estremamente preciso dello spostamento senza contatto, proteggendo i macchinari ad alta velocità da guasti catastrofici.

Caratteristiche

• Sonda di prossimità di precisione con diametro della punta di 8 mm, ottimizzata per misurazioni ad alta accuratezza dello spostamento senza contatto basate su correnti parassite.
• Corpo della sonda in acciaio inossidabile resistente alla corrosione e punta in solfuro di polifenilene (PPS), progettati per resistere ad ambienti gravosi per i macchinari.
• Corpo filettato 3/8-24 UNF senza rivestimento corazzato (configurazione base 330101), per il montaggio meccanico standard.
• Lunghezza non filettata di 0,0 pollici (opzione 00) e lunghezza complessiva del corpo di 1,9 pollici (opzione 19), adatte a spazi meccanici compatti.
• Lunghezza totale complessiva di 1,0 metro (opzione 10), progettata per il collegamento senza soluzione di continuità ai cavi di prolunga standard 3300 XL in un sistema di trasduttori da 5 o 9 metri.
• Connettore coassiale miniaturizzato ClickLoc (opzione 02) su cavo standard, per una connessione del segnale pulita con basse perdite di inserzione.
• Approvato per aree pericolose (opzione 05) con certificazioni CSA, ATEX e IECEx per un funzionamento sicuro in atmosfere esplosive.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Misurazione dello spostamento e della spinta del rotore di compressori e pompe.
• Protezione continua dei macchinari in impianti petrolchimici, raffinerie di petrolio e strutture per la generazione di energia.
• Installazioni permanenti in alloggiamenti dei cuscinetti e carter delle macchine per il monitoraggio critico delle condizioni degli asset.

Informazioni per l'ordine

Omologazioni CSA, ATEX e IECEx per aree pericolose

Linee guida per l'installazione

• Montare la sonda con il corretto traferro (nominalmente -9 Vdc o circa 1.27 mm / 50 mils), corrispondente alla calibrazione del sistema sull'intervallo lineare.
• Assicurarsi che i cavi esterni siano instradati con adeguate pratiche di schermatura e messa a terra, per eliminare le interferenze elettromagnetiche (EMI) nelle installazioni di vibrazione con sonde di prossimità.
• Rispettare un limite massimo di innesto della filettatura di 0.563 pollici per la filettatura di montaggio 3/8-24 UNF, per evitare grippaggi o sollecitazioni meccaniche durante l'installazione.
• Serrare a mano i connettori coassiali ClickLoc. Evitare l'uso di utensili pesanti o pinze, salvo per l'accoppiamento con connettori in acciaio inossidabile più vecchi e non XL.
• Evitare di esporre il meccanismo di tenuta della sonda a temperature inferiori a -34 degC (-30 degF) per preservare l'integrità dell'O-ring interno in Viton.

Conformità e certificazioni

• CSA: Classificazioni a sicurezza intrinseca e non incendive per aree pericolose di Classe I, Divisione 1 e Divisione 2, se installato secondo il disegno 141092 o 140979.
• ATEX/IECEx: Certificato Ex ia IIC T5...T1 Ga per applicazioni a sicurezza intrinseca (EPL Ga e Gc) ed Ex ec IIC T5...T1 Gc per installazioni antiscintilla/a sicurezza aumentata.
• Marchio CE: Pienamente conforme alle direttive applicabili dell'Unione Europea per le apparecchiature elettroniche industriali.
