Descrizione

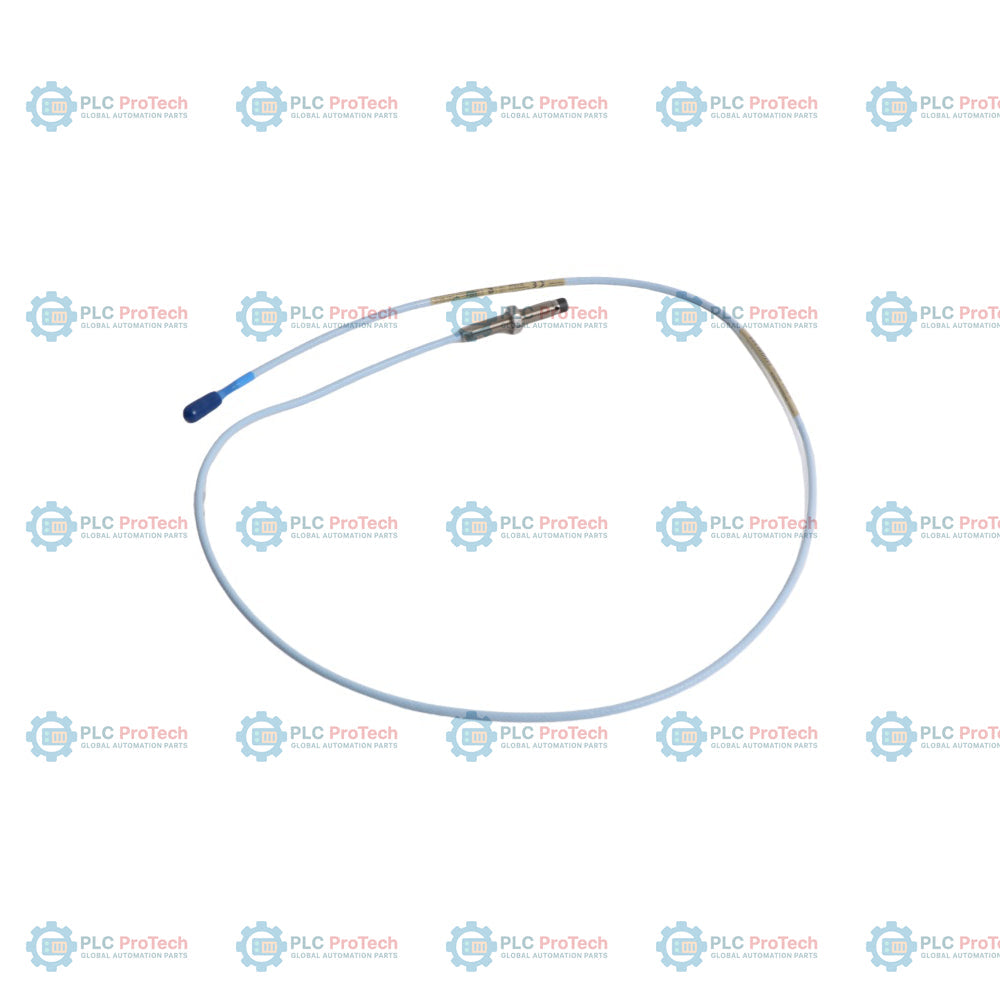

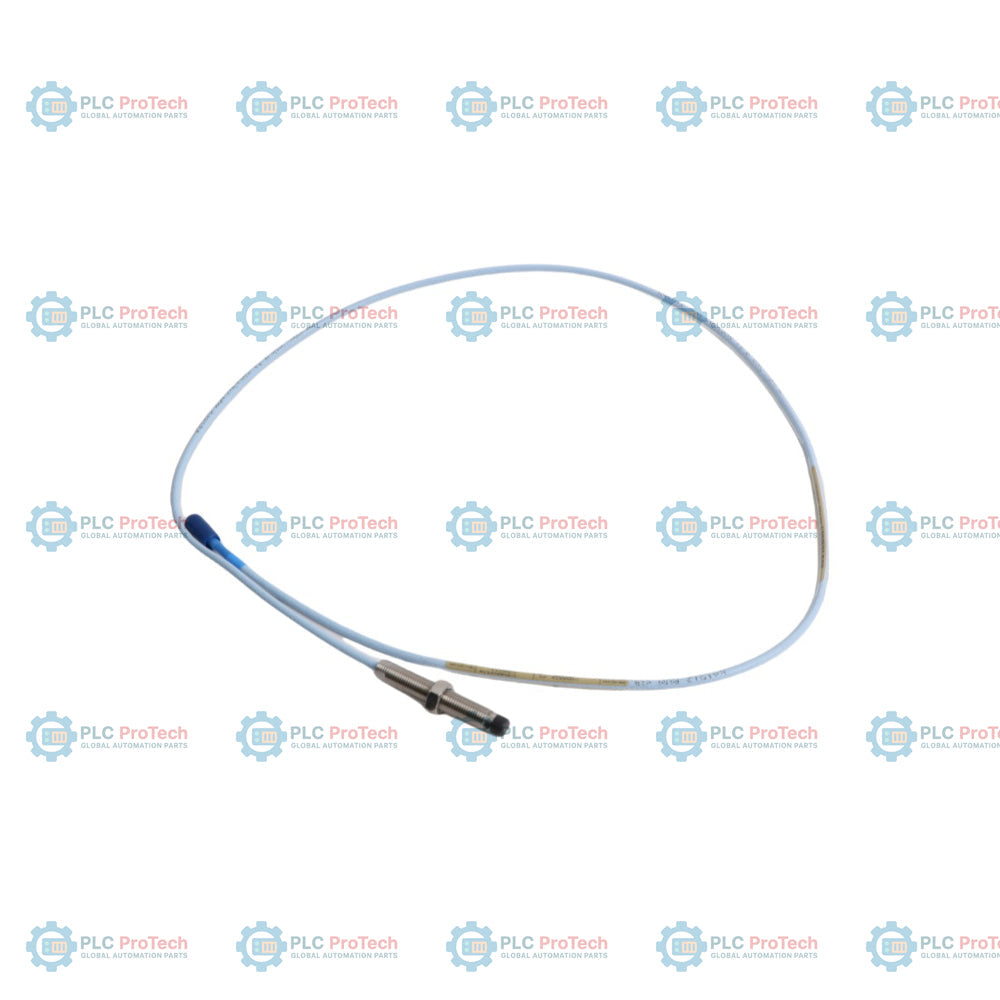

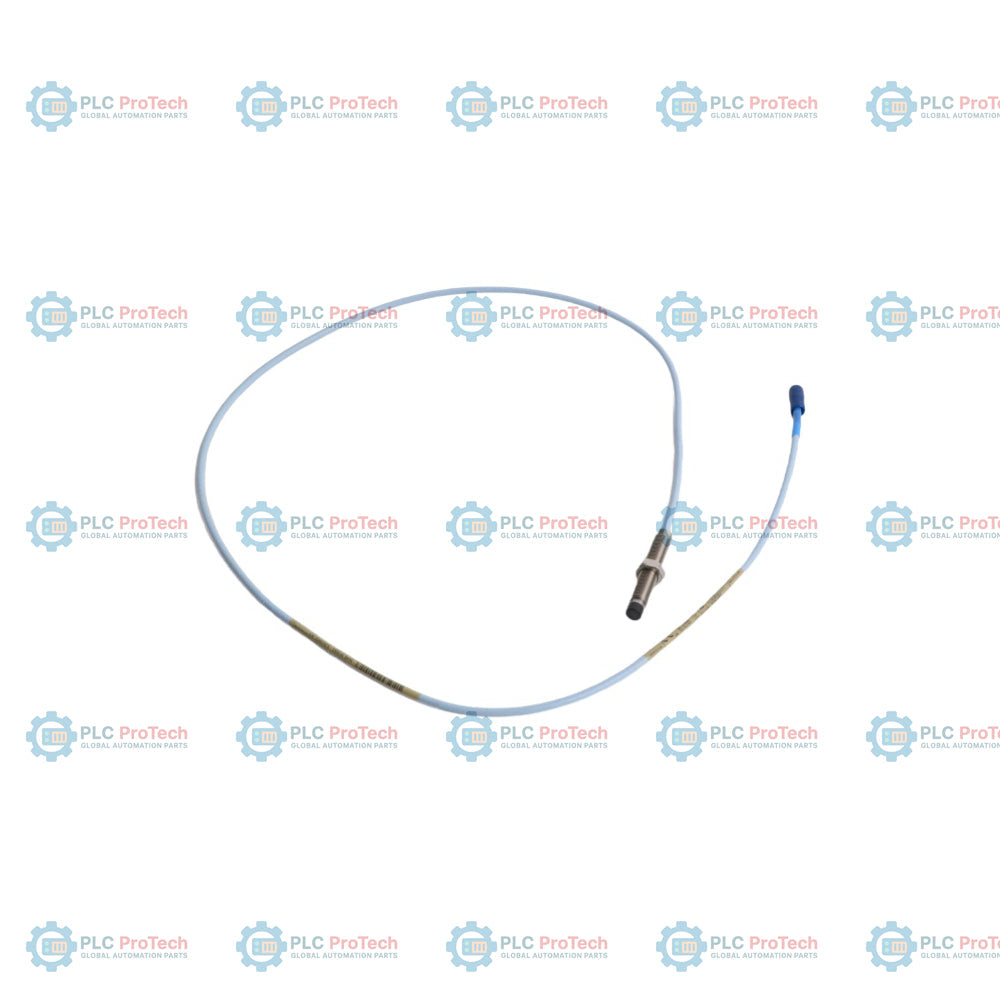

330101-00-22-10-02-05 è una sonda di prossimità 3300 XL da 8 mm con filettatura 3/8-24 UNF, priva di armatura protettiva. Questa configurazione esatta è definita da una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza dell'involucro di 2,2 pollici (opzione 22), un cavo standard con lunghezza totale di 1,0 m (opzione 10), un connettore coassiale ClickLoc miniaturizzato (opzione 02) e approvazioni per aree pericolose CSA, ATEX e IECEx (opzione 05). Basato sui principi di misurazione a correnti parassite, questo trasduttore consente il monitoraggio senza contatto delle vibrazioni dell'albero e della posizione assiale quando integrato nei sistemi di protezione dei macchinari.

A differenza delle varianti della stessa famiglia, come la serie corazzata 330102 o i modelli 330103 con filettatura metrica, questa configurazione specifica utilizza un cavo non corazzato ad alta temperatura con una connessione coassiale ClickLoc standard, risultando ideale per installazioni in cui il cavo è già instradato all'interno di una canalina o di carter protettivi dei cuscinetti. La lunghezza totale della sonda di 1,0 m è calibrata per funzionare direttamente all'interno di un sistema trasduttore standard da 5 o 9 metri, costituito da un cavo di prolunga abbinato e da un sensore Proximitor 3300 XL.

Caratteristiche

• L'opzione 00 designa una lunghezza non filettata di 0,0 pollici, offrendo una profondità dell'involucro completamente filettata per la flessibilità del montaggio a filo.
• L'opzione 22 specifica una lunghezza complessiva dell'involucro di 2,2 pollici, compatibile con le profondità standard degli alloggiamenti meccanici.
• L'opzione 10 stabilisce una lunghezza totale del cavo di 1,0 m (3,3 piedi) per configurazioni di disposizione ottimali con cavi di prolunga.
• L'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato standard placcato in oro, senza protezione del connettore.
• L'opzione 05 include approvazioni internazionali complete per aree pericolose da parte di CSA, ATEX e IECEx.
• La punta in solfuro di polifenilene (PPS) è sovrastampata sul robusto corpo della sonda in acciaio inossidabile per garantire un'elevata tenuta ambientale.
• La struttura intrinseca con O-ring in Viton garantisce la tenuta alla pressione statica tra la punta della sonda e l'ambiente esterno.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero della turbina e della posizione della spinta assiale su turbine a vapore e a gas.
• Monitoraggio dello spostamento dinamico del rotore in compressori, ventilatori e pompe centrifughe ad alta velocità.
• Permanent mechanical casing and fluid-film bearing installation on critical balance-of-plant machinery.

Ordering Information

Segmento E: omologazioni degli enti

Linee guida per l'installazione

Installare la sonda di prossimità in conformità alla corretta distanza della sonda, calibrata per il sistema di monitoraggio 3300 XL (generalmente impostata su 1,27 mm o 50 mil). Evitare di serrare eccessivamente la filettatura durante l'installazione nella custodia per prevenire inceppamenti o deformazioni della custodia. Assicurarsi che il cavo coassiale standard sia instradato con appositi morsetti di supporto e protetto dalle superfici industriali abrasive. Mantenere puliti e asciutti i cablaggi di campo e i collegamenti dei cavi, serrando a mano i collegamenti ClickLoc per preservare l'integrità del segnale.

Conformità e certificazioni

Questa configurazione 330101 soddisfa i requisiti di sicurezza e ambientali previsti dall'Opzione 05:

• CSA: certificazioni di sicurezza intrinseca e non incendiarie per Classe I, Divisione 1 e 2, Gruppi A, B, C, D
• ATEX/IECEx: Ex ia IIC T5...T1 Ga per ambienti intrinsecamente sicuri in zona 0
• ATEX/IECEx: Ex nA IIC T5...T1 Gc ed Ex ec IIC T5...T1 Gc per installazioni non soggette a scintille in zona 2
