Descrizione

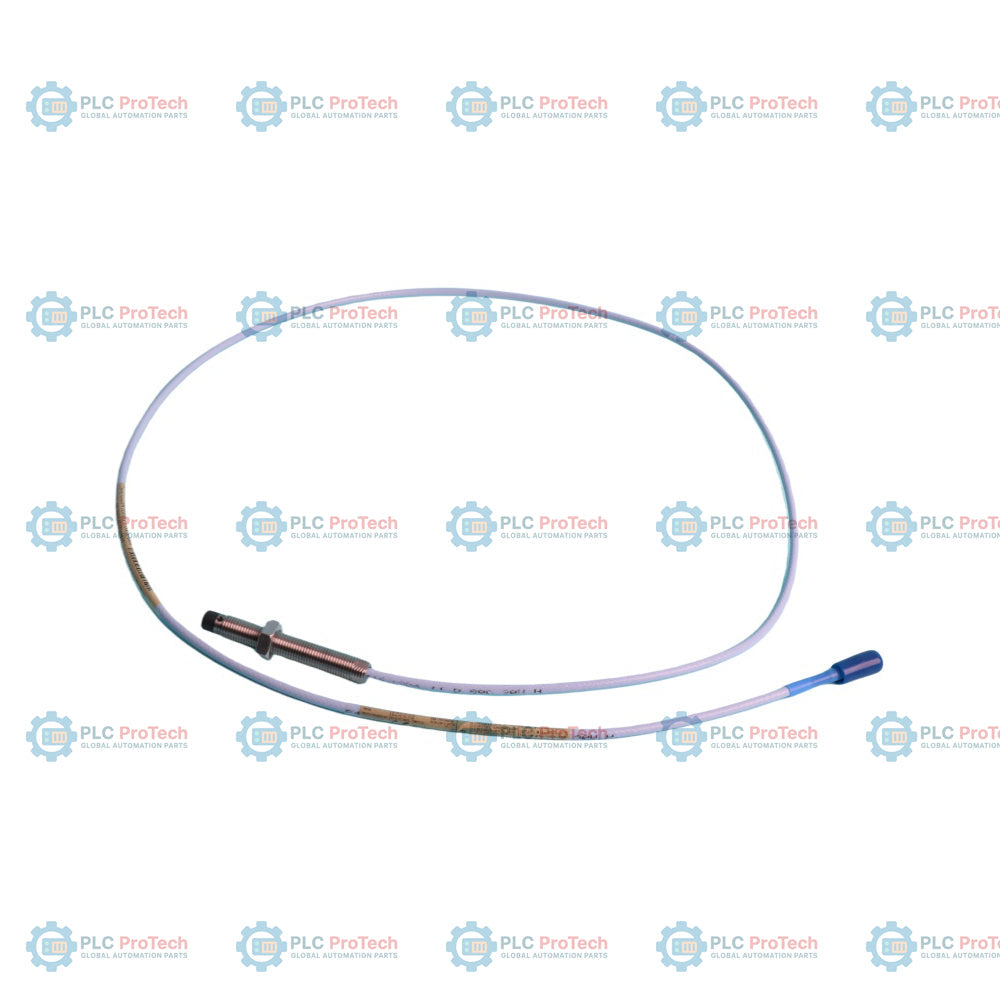

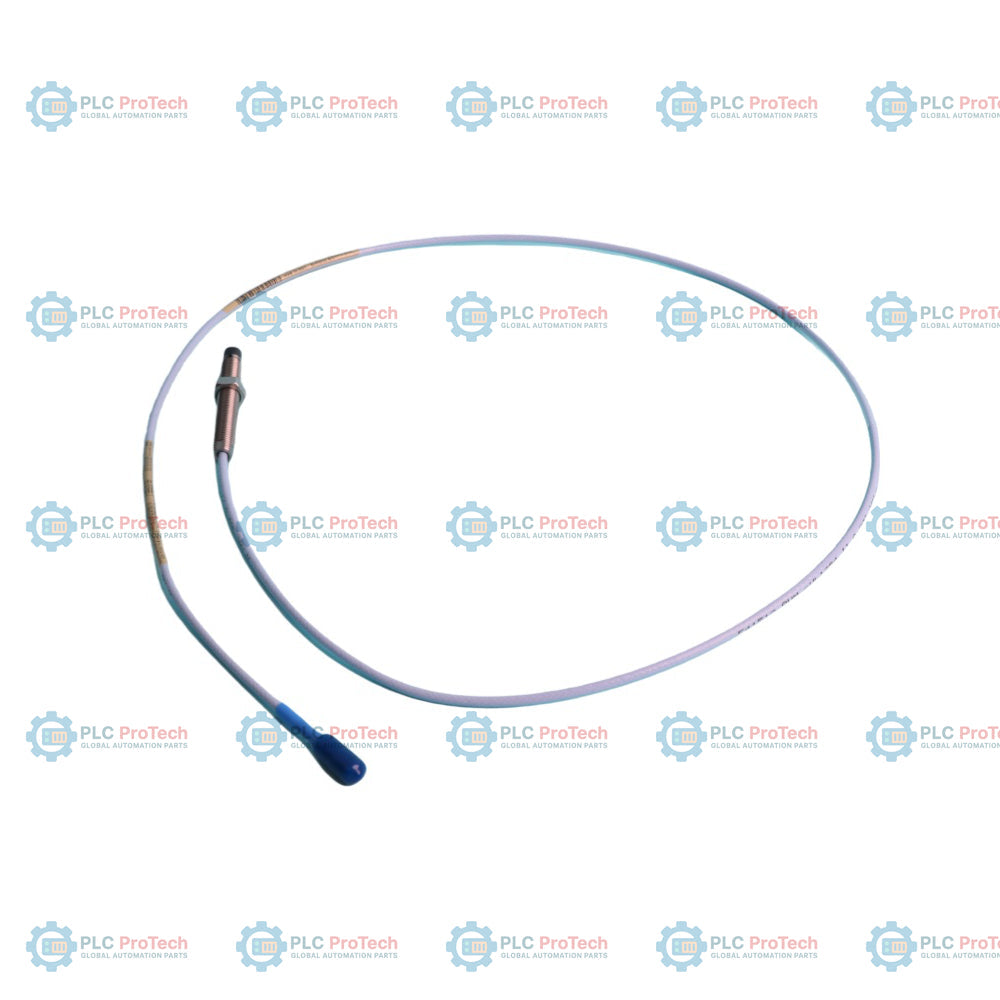

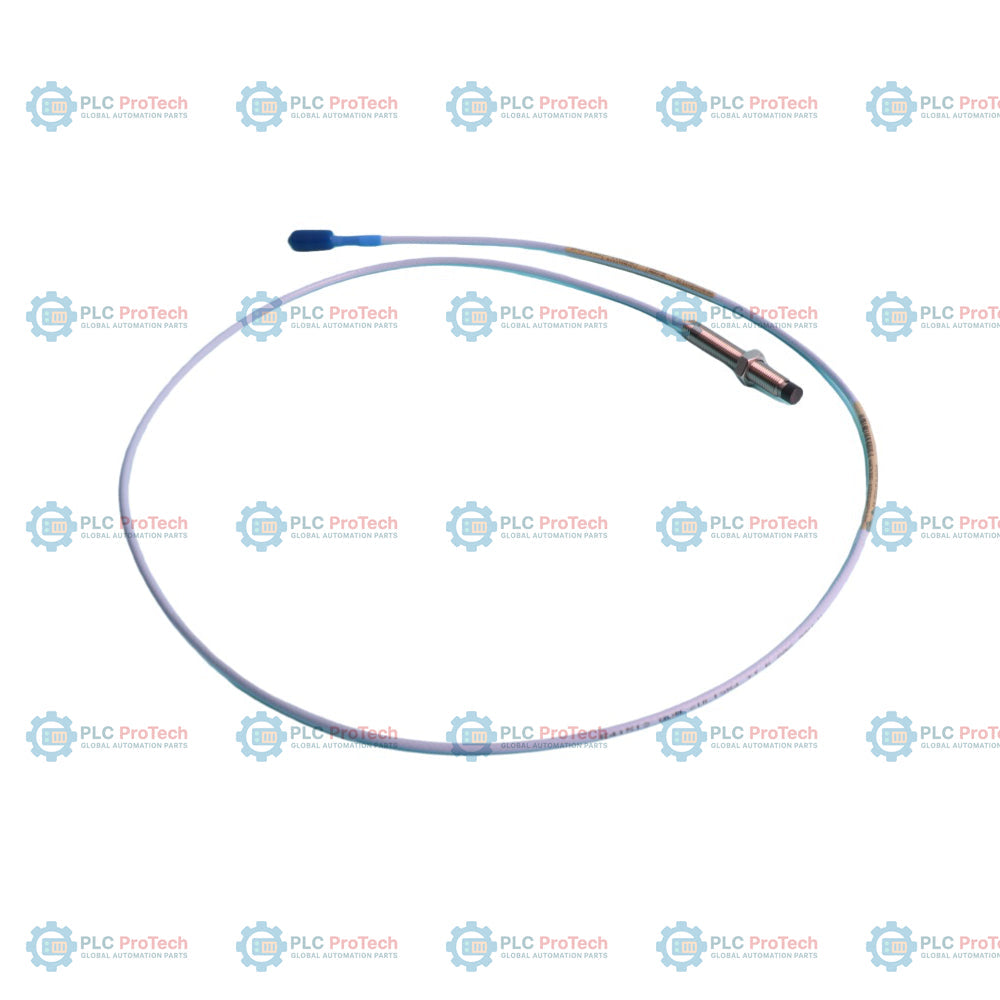

Progettata per una protezione altamente affidabile dei macchinari, la Bently Nevada 330101-00-23-05-02-00 è una sonda di prossimità da 8 mm che fornisce misurazioni precise e senza contatto delle vibrazioni e dello spostamento dell'albero nei macchinari rotanti critici. A differenza di altre varianti di configurazione della serie 3300 XL da 8 mm, questa configurazione specifica è caratterizzata da un corpo completamente filettato con lunghezza non filettata nulla (0,0 pollici) e un corpo compatto di 2,3 pollici. Dispone di una lunghezza totale del cavo della sonda di 0,5 metri (1,6 piedi), che deve essere collegato a un cavo di prolunga corrispondente per completare una catena di sistema di monitoraggio da 5,0 o 9,0 metri. La sonda è priva di armatura e include un connettore coassiale ClickLoc miniaturizzato standard; è destinata a luoghi non pericolosi in cui non sono richieste omologazioni da parte di enti certificatori.

Caratteristiche

• Corpo completamente filettato 3/8-24 UNF-2A con 0,0 pollici di lunghezza non filettata e 2,3 pollici di lunghezza complessiva del corpo.
• Configurazione standard con cavo coassiale senza armatura, per un instradamento flessibile all'interno di condotti protettivi.
• Punta della sonda integrata da 8 mm che utilizza una robusta tecnologia di rilevamento a correnti parassite.
• Lunghezza del cavo di 0,5 metri (1,6 piedi), progettata per adattarsi a catene di sistema del trasduttore da 5 o 9 metri.
• Il connettore coassiale ClickLoc miniaturizzato placcato in oro assicura una transizione del segnale a bassa rumorosità verso i cavi di prolunga.
• La guarnizione O-ring in Viton garantisce la tenuta interna del fluido tra la punta della sonda e il corpo.
• Limiti di temperatura operativa eccezionalmente ampi, da -52 °C a +177 °C (da -62 °F a +350 °F).

Applicazioni

• Misurazione delle vibrazioni radiali dell'albero e della posizione assiale nelle turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore nei grandi compressori e nelle pompe centrifughe industriali.
• Monitoraggio della posizione assiale e dello spessore del film d'olio nei cuscinetti a film fluido.
• Diagnostica di macchinari rotanti ad alta velocità e sistemi automatici di arresto in caso di allarme.

Informazioni per l'ordine

Questo codice prodotto rappresenta una configurazione personalizzata della sonda di prossimità Bently Nevada 3300 XL da 8 mm. Utilizzare la tabella di configurazione riportata di seguito per identificare ogni segmento di progettazione incluso in questo SKU:

Specifiche tecniche

Linee guida per l'installazione

• Distanza nominale della sonda: allineare la punta della sonda alla distanza di calibrazione designata (di solito 1.27 mm o 50 mil) dal materiale bersaglio dell'albero.
• Limite di innesto della filettatura: assicurarsi che l'innesto della filettatura all'interno della staffa o dell'alloggiamento della macchina non superi 0.563 pollici.
• Coppia del controdado: fissare il corpo della sonda con il controdado appropriato. Assicurarsi che la coppia di serraggio non deformi la filettatura né danneggi i componenti interni del sensore.
• Schermatura del cavo: assicurarsi di adottare pratiche corrette di schermatura e messa a terra per evitare che il rumore elettromagnetico degradi il segnale di monitoraggio delle vibrazioni. Instradare i cavi coassiali della sonda in canaline o passerelle dedicate e isolate.

Conformità e certificazioni

• Direttiva EMC: Direttiva della Comunità europea 2014/30/UE (EN 61000-6-2 ed EN 61000-6-4)
• RoHS: conformità alla Direttiva europea 2011/65/UE e alla normativa China RoHS (EFUP di 15 anni)
• Sicurezza funzionale: classificato per SIL 2 (tolleranza ai guasti hardware HFT = 0) o SIL 3 (tolleranza ai guasti hardware HFT = 1) nei sistemi di protezione dalle vibrazioni strumentati per la sicurezza.
