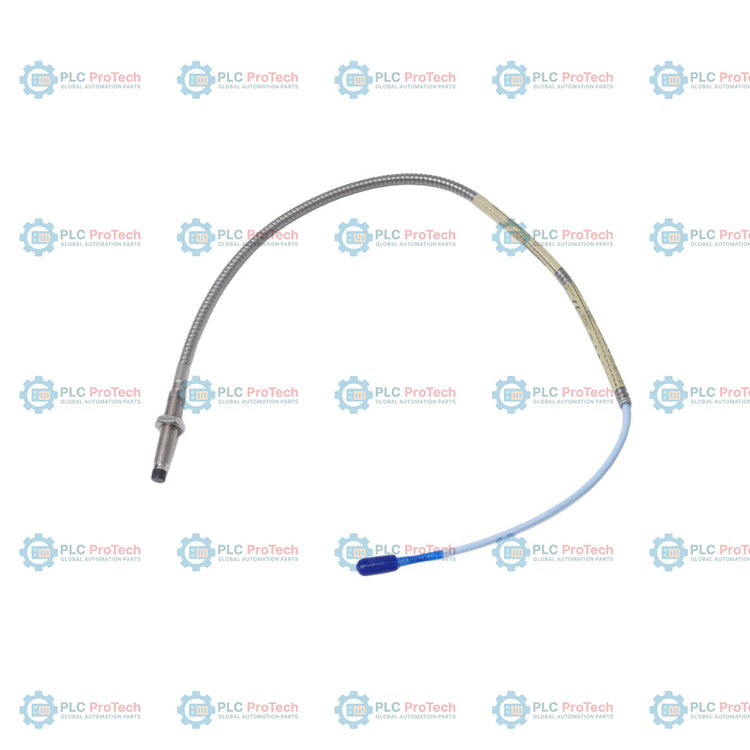

Bently Nevada 330101-00-28-10-12-CN 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il Bently Nevada 330101-00-28-10-12-CN è una sonda di prossimità da 8 mm non corazzata, progettata per misurazioni ad alta precisione, senza contatto, delle vibrazioni e dello spostamento degli alberi in macchinari industriali critici [Traits]. Questa specifica configurazione del sistema trasduttore di prossimità 3300 XL da 8 mm presenta un cavo FluidLoc (codice opzione 12), che impedisce all'olio, ai lubrificanti e ad altri liquidi di processo di fuoriuscire dall'alloggiamento del cuscinetto attraverso l'interno del cavo. Priva di una corazza esterna in acciaio inossidabile, questa sonda è ottimizzata per installazioni in cui il cablaggio è già instradato attraverso conduit protettivi esterni o all'interno di involucri della macchina. Il corpo filettato 3/8-24 UNF ha una lunghezza non filettata di 0,0 pollici, il che significa che la custodia da 2,8 pollici è completamente filettata per consentire una regolazione estremamente precisa e un posizionamento sicuro all'interno dell'alloggiamento della macchina. La lunghezza fisica totale della sonda è di 1,0 metro. Con il suffisso certificato -CN, questo trasduttore include il pacchetto completo di approvazioni per aree pericolose in Cina, certificandone la progettazione per ambienti esplosivi secondo le normative NEPSI e CCC.

Caratteristiche

• Tecnologia per cavi FluidLoc: Integra una speciale struttura interna di tenuta che impedisce all'olio e ai fluidi di processo di migrare attraverso il centro del cavo coassiale, proteggendo le aree dei terminali asciutte e i contenitori elettrici ausiliari.
• Design meccanico non corazzato: Presenta una robusta guaina standard per cavo coassiale non corazzato, che consente un'elevata flessibilità e un instradamento più semplice nei normali percorsi in conduit o nelle strutture protette delle macchine.
• Custodia completamente filettata 3/8-24 UNF: Configurata con una sezione non filettata di 0,0 pollici (AA: 00) e una lunghezza complessiva della custodia di 2,8 pollici (BB: 28), per il massimo impegno della filettatura e una facile regolazione durante la calibrazione.
• Connettori ClickLoc placcati in oro: I connettori ClickLoc resistenti alla corrosione scorrono insieme e si bloccano saldamente con la normale coppia di serraggio manuale, garantendo affidabilità meccanica senza utensili speciali.
• Struttura in materiale robusto: Realizzata con una punta della sonda in solfuro di polifenilene (PPS) e un rivestimento in acciaio inossidabile per garantire elevata durata e resistenza chimica in ambienti industriali caldi e oleosi.
• Elevata intercambiabilità: Pienamente compatibile con la catena di monitoraggio 3300 XL, inclusi i sensori standard della serie Proximitor 330180 [Traits] e le curve di calibrazione standard da 1,0 metri.

Applicazioni

• Monitoraggio continuo delle vibrazioni radiali dell'albero e della posizione assiale in turbine a vapore e a gas [Traits].
• Rilevamento dello spostamento del rotore e della posizione di spinta su compressori e pompe industriali ad alta velocità [Traits].
• Monitoraggio delle vibrazioni relative dell'albero del riduttore in ambienti con nebbia d'olio e forti spruzzi.
• Monitoraggio protettivo di macchinari rotanti critici in impianti petrolchimici e centrali elettriche nella Cina continentale che richiedono la conformità antideflagrante CCC/NEPSI.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Per garantire elevata accuratezza e integrità strutturale durante l'installazione della sonda di prossimità Bently Nevada 330101-00-28-10-12-CN, seguire queste procedure operative fondamentali sul campo:

• Impostazione corretta del traferro della sonda: Montare la sonda nell'involucro della macchina e regolarne la posizione sul traferro meccanico consigliato (in genere 1.27 mm o 50 mil), corrispondente al punto medio della curva di uscita della tensione lineare del Proximitor.
• Limiti di innesto della filettatura: Non superare il limite massimo standard di innesto della filettatura di 0.563 pollici (14.3 mm) all'interno delle filettature di montaggio interne. Un serraggio oltre questo intervallo può causare il bloccaggio meccanico o la deformazione dell'involucro.
• Protezione e instradamento del cavo: Poiché questa configurazione utilizza un cavo non armato, far passare il cavo di uscita attraverso apposite canaline rigide o flessibili per prevenire abrasioni, tagli o schiacciamenti contro bordi metallici affilati. Tenere i cavi di prossimità isolati dalle linee di alimentazione ad alta tensione di motori o generatori per evitare interferenze.
• Collegamento e manipolazione del connettore: Pulire i connettori coassiali miniaturizzati ClickLoc prima dell'accoppiamento. Allinearli coassialmente e serrarli a mano fino a percepire un "clic" meccanico. Non utilizzare mai pinze o altri utensili metallici pesanti, poiché una coppia eccessiva danneggerebbe la placcatura in oro e il meccanismo di blocco.
• Tenuta dei fluidi: Sebbene il nucleo interno FluidLoc (opzione 12) impedisca le perdite d'olio attraverso l'interno del cavo, assicurarsi che l'anello di tenuta O-ring in Viton della sonda sia posizionato correttamente sull'involucro, per garantire una tenuta completa contro le perdite di fluido dall'alloggiamento del cuscinetto.

Conformità e certificazioni

Il modello Bently Nevada 330101-00-28-10-12-CN è certificato per prestazioni affidabili in ambienti altamente classificati e dispone di omologazioni locali progettate specificamente per aree pericolose:

• NEPSI: Certificato per la protezione contro le esplosioni in ambienti pericolosi all'interno della Repubblica Popolare Cinese.
• CCC: Conforme allo standard China Compulsory Certificate per apparecchiature elettriche antideflagranti.
• RoHS: Conforme agli standard sulla limitazione delle sostanze che impongono restrizioni sui materiali pericolosi nei componenti dei macchinari elettronici.
