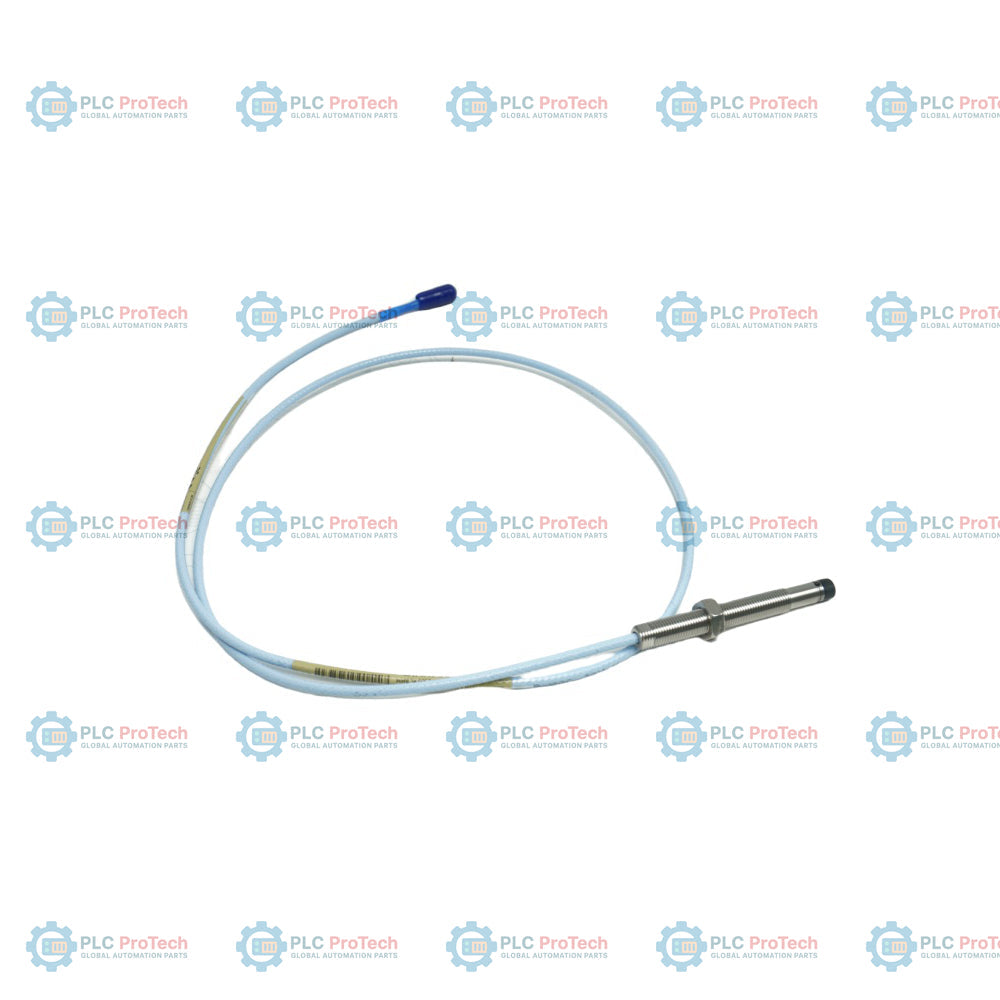

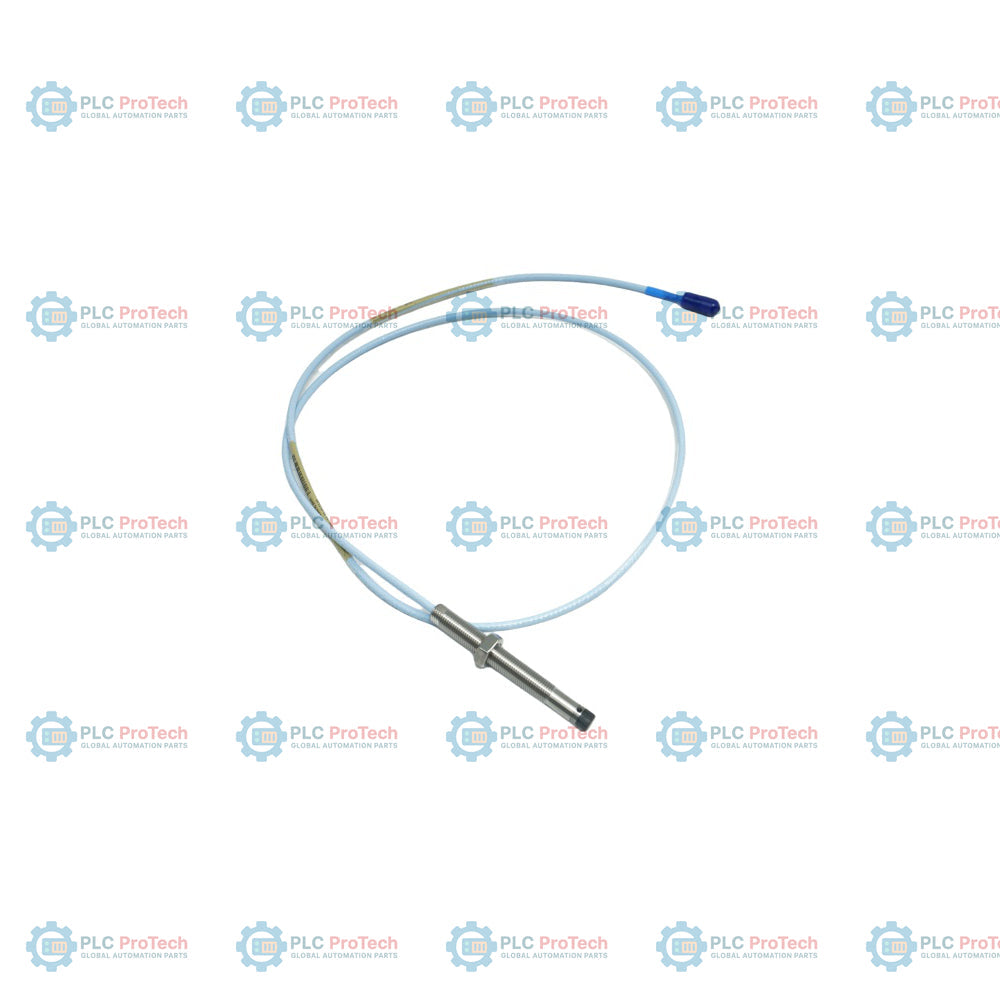

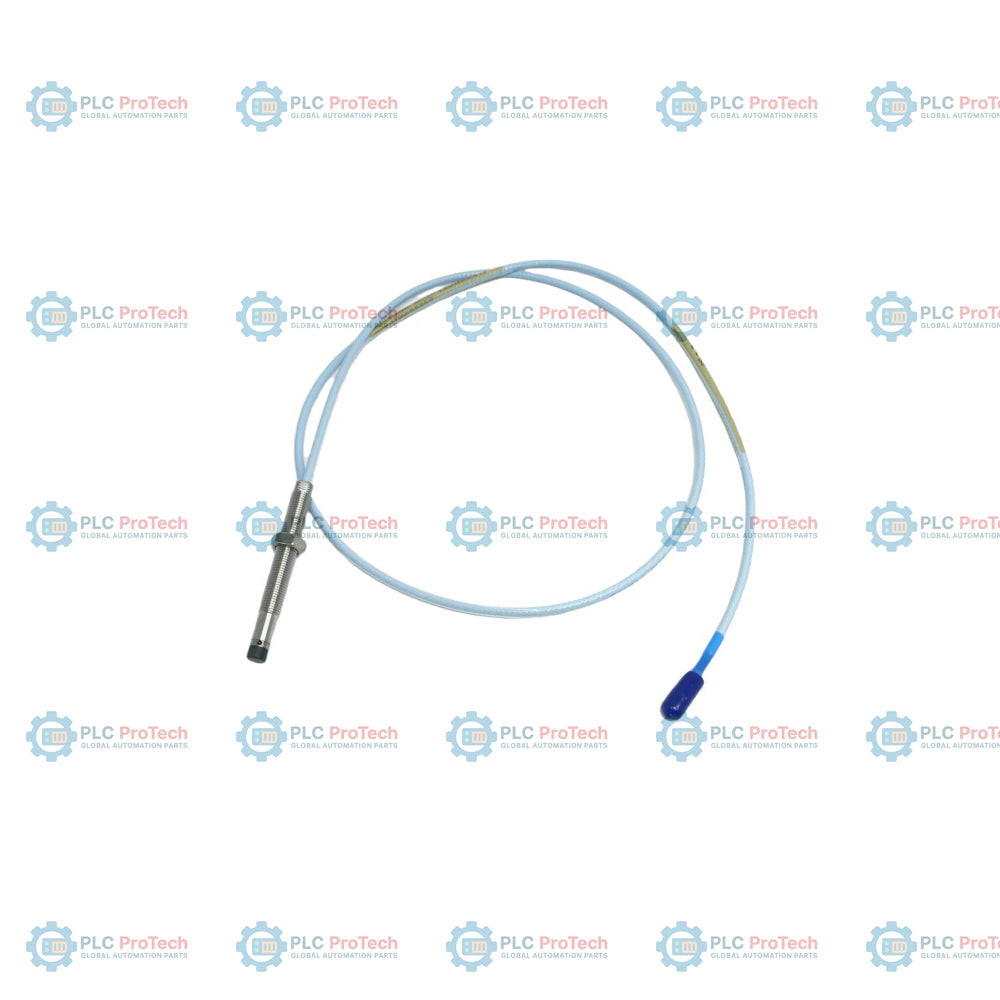

Sonda di prossimità Bently Nevada 3300 XL 330101-00-30-05-02-00

Panoramica del prodotto

Il Bently Nevada 330101-00-30-05-02-00 è una sonda di prossimità a correnti parassite da 8 mm ad alte prestazioni, appartenente alla serie 3300 XL. Questo trasduttore è un componente primario per il monitoraggio delle vibrazioni, della posizione radiale e della spinta assiale nei macchinari rotanti critici, tra cui turbine a vapore, compressori centrifughi e pompe industriali. Utilizzando il principio delle correnti parassite, fornisce un metodo senza contatto per osservare il movimento dell'albero target rispetto al corpo della macchina.

Questa configurazione specifica presenta una filettatura 3/8-24 UNF con una lunghezza complessiva del corpo di 3,0 pollici ed è fornita senza armatura in acciaio inossidabile. Con una lunghezza elettrica totale di 0,5 metri (1,6 piedi), è destinata alle applicazioni di montaggio interno in cui la sonda viene installata attraverso il corpo della macchina e collegata a un cavo di prolunga. L'assieme utilizza il connettore coassiale miniaturizzato ClickLoc, garantendo l'integrità del segnale mediante un accoppiamento resistente alle vibrazioni.

Configurazione tecnica

Informazioni per l'ordine

Questo assieme è definito dai relativi codici alfanumerici del suffisso. I team responsabili degli approvvigionamenti e dell'ingegneria devono verificare tutti i parametri per garantire la compatibilità meccanica ed elettrica con il circuito del sistema.

Guida all'ingegneria e all'installazione

Distanze di montaggio:

Per garantire un'uscita lineare ed evitare interferenze di "vista laterale", è necessario mantenere attorno alla punta della sonda una distanza laterale minima di 13 mm (0,5 in) dalle superfici metalliche. Se si installano più sonde sullo stesso piano del cuscinetto radiale, mantenere una distanza minima di 40 mm (1,6 in) tra i centri delle sonde per evitare diafonia.

Calibrazione del circuito e lunghezza del cavo:

La sonda 3300 XL da 8 mm fa parte di un sistema calibrato. Questa sonda da 0,5 metri deve essere abbinata a un cavo di prolunga per raggiungere la lunghezza totale del sistema (in genere 5,0 o 9,0 metri) richiesta dal sensore Proximitor 3300 XL. L'utilizzo di una combinazione sonda/cavo che non corrisponde alla lunghezza calibrata del Proximitor comporterà notevoli errori di sensibilità.

Integrità del connettore:

Il connettore ClickLoc (-02) è progettato per una trasmissione affidabile del segnale, ma è sensibile alla contaminazione ambientale. Durante l'installazione, assicurarsi che i connettori siano privi di umidità, olio e detriti metallici. Si raccomanda l'uso di protezioni per connettori o di guaine termorestringenti in silicone negli ambienti interni delle macchine, per evitare l'allentamento dei connettori dovuto alle vibrazioni.

Installazione meccanica:

Le filettature 3/8-24 UNF devono essere serrate a una coppia massima di 13,5 N·m (120 in·lb). Un serraggio eccessivo può causare la deformazione dell'alloggiamento o il danneggiamento delle filettature, compromettendo la tenuta ermetica della punta della sonda.

FAQ su manutenzione e risoluzione dei problemi

D: Questa sonda da 0,5 m può essere utilizzata come sensore autonomo?

R: No. Una sonda da 0,5 metri è progettata per essere collegata a un cavo di prolunga. Il Proximitor 3300 XL richiede una lunghezza totale del circuito (ad esempio 5 m o 9 m) per funzionare entro il proprio intervallo lineare.

D: Quale dovrebbe essere la tensione del traferro in corrente continua per un'installazione standard?

R: Per un sistema 3300 XL, la tensione nominale del traferro a metà intervallo è in genere -10,0 Vcc. Durante l'installazione, impostare il traferro fisico in modo da raggiungere questa tensione all'uscita del Proximitor, per ottenere un intervallo lineare ottimale.

D: Come si gestisce lo stato "Sonda non trovata" o "Non OK" sul monitor?

R: Verificare la continuità del pin centrale del connettore ClickLoc. Assicurarsi che la resistenza totale della sonda (tra il conduttore centrale e quello esterno) rientri nei limiti di fabbrica (in genere da 3,0 a 12,0 ohm, a seconda della lunghezza del cavo).

D: Questa sonda è compatibile con il sistema 3300 originale?

A: Sebbene le sonde 3300 XL siano generalmente compatibili con i sistemi 3300 più datati, potrebbero esserci lievi differenze nel fattore di scala. È buona prassi utilizzare componenti 3300 XL per l'intera catena del segnale.
