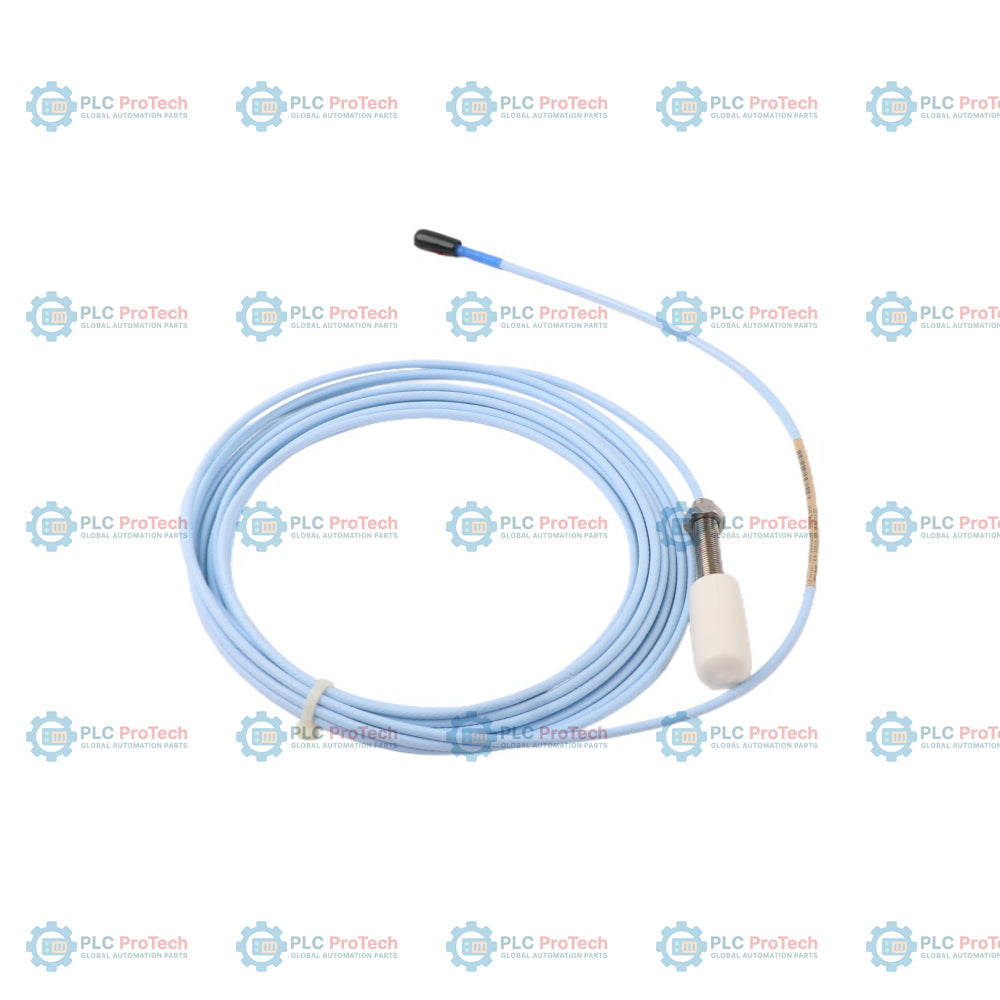

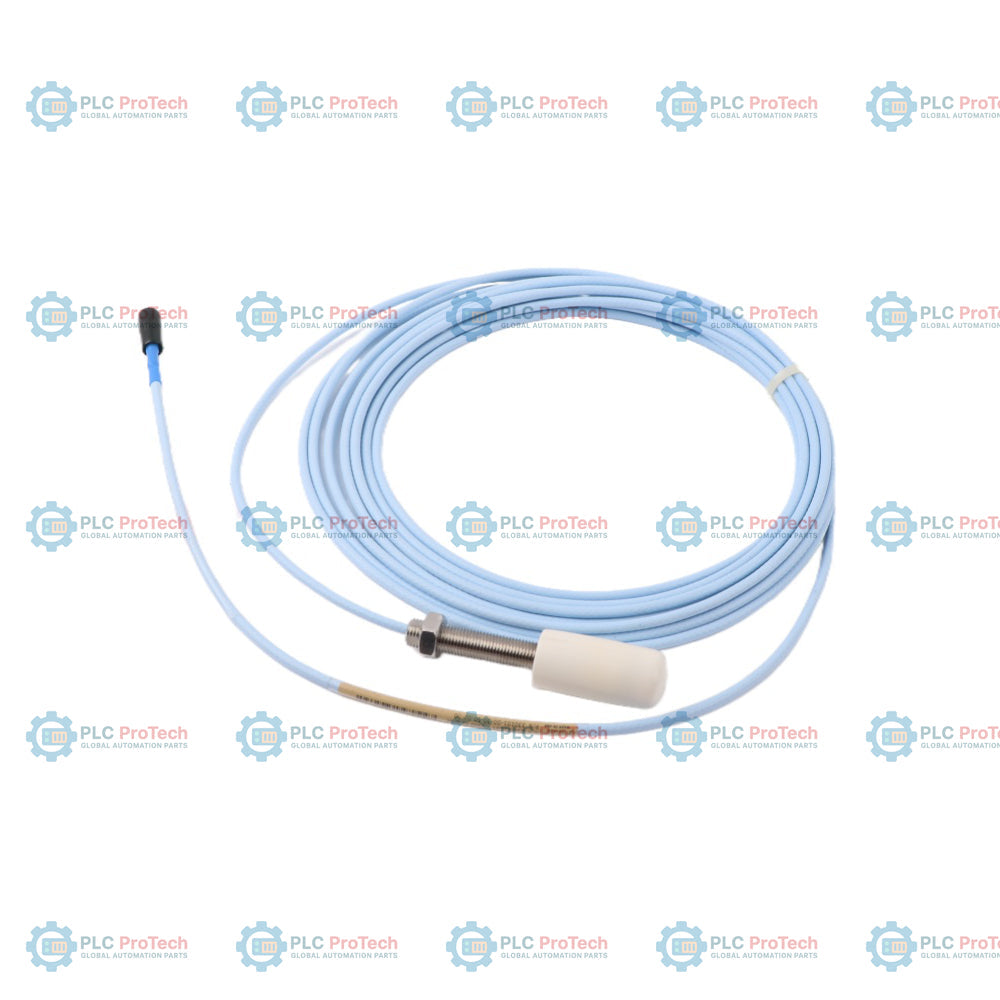

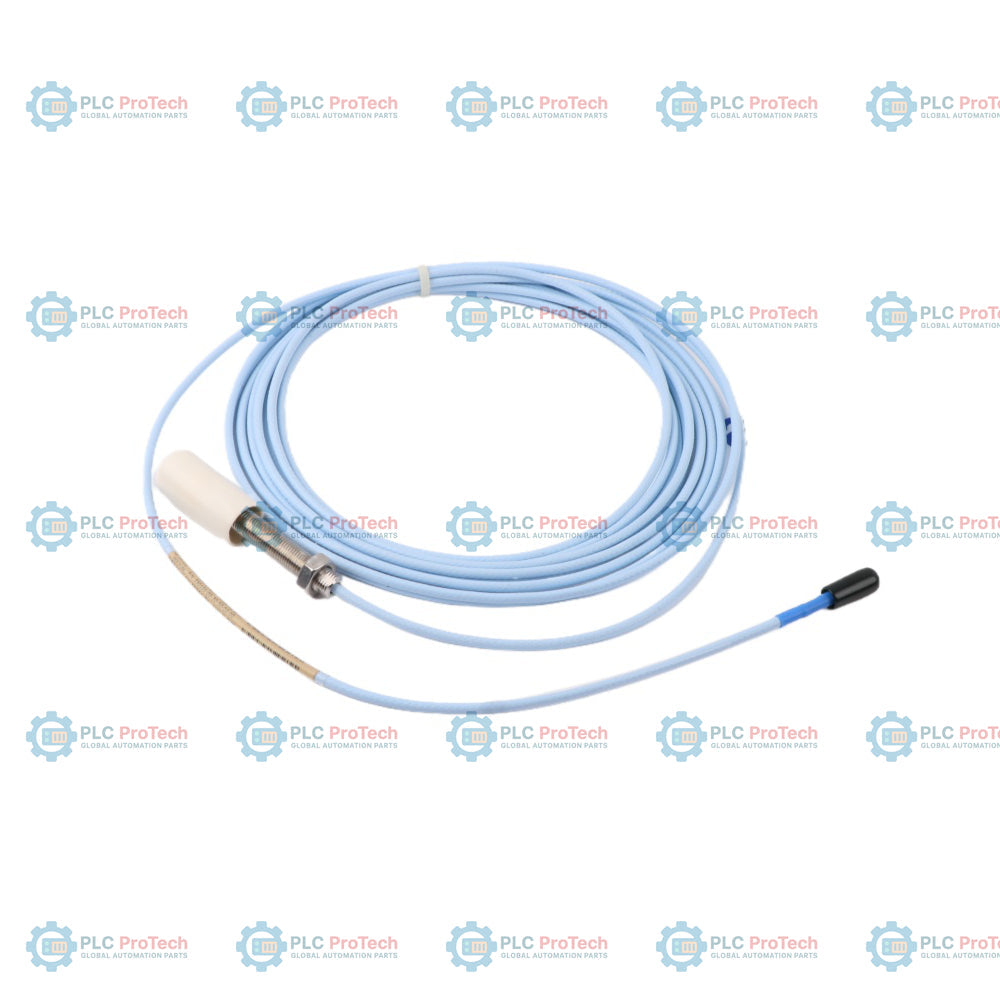

Bently Nevada 330101-00-30-20-12-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il Bently Nevada 330101-00-30-20-12-05 è una sonda di prossimità da 8 mm ad alte prestazioni, appartenente al sistema di trasduttori di prossimità 3300 XL standard del settore. Questa configurazione specifica è progettata con una lunghezza complessiva del corpo di 3,0 pollici, presenta un corpo completamente filettato 3/8-24 UNF (lunghezza non filettata di 0,0 pollici) ed è priva di armatura. È integrata con un cavo di lunghezza totale pari a 2,0 metri (6,6 piedi) dotato dell'avanzato design FluidLoc di Bently Nevada. Questa opzione di cavo brevettata con blocco dei fluidi rappresenta una scelta tecnica fondamentale: impedisce ai lubrificanti della macchina e ai fluidi di processo di migrare attraverso la struttura coassiale interna del cavo verso le giunzioni esterne, eliminando i rischi di perdite nelle carcasse dei macchinari sottoposte ad alta pressione o riempite d'olio.

Questo sensore a correnti parassite funziona secondo il principio di misurazione della prossimità, consentendo una misurazione senza contatto e ad alta precisione del movimento statico e dinamico dell'albero. Abbinando questa sonda a un sensore Proximitor 3300 XL compatibile, come la serie 330180, e a un cavo di prolunga, gli operatori realizzano un sistema completo di protezione dei macchinari. Questo modello dispone di certificazioni internazionali complete per aree pericolose secondo l'opzione di approvazione dell'agenzia 05, garantendo la conformità alle direttive CSA, ATEX e IECEx per un funzionamento sicuro negli ambienti esplosivi di Zona 0, Zona 1 e Zona 2.

Caratteristiche

• Punta della sonda da 8 mm: utilizza una robusta punta in solfuro di polifenilene (PPS), resistente chimicamente a sostanze chimiche industriali corrosive, solventi e lubrificanti caldi per macchinari.
• Tecnologia per cavi FluidLoc: l'opzione 12 offre un'anima interna a tenuta di fluido che impedisce la migrazione dell'olio o le perdite dall'interno della carcassa della macchina attraverso la guaina del cavo.
• Corpo completamente filettato: progettato con una lunghezza del corpo di 3,0 pollici e una lunghezza non filettata di 0,0 pollici per un montaggio diretto e sicuro su supporti per cuscinetti a pareti spesse.
• Certificato per aree pericolose: le omologazioni per Classe I, Div 1/2 e Zona 0/1/2 (CSA, ATEX, IECEx) verificano la sicurezza in ambienti petrolchimici, di raffinazione e di trattamento del gas volatili.
• Connettori coassiali ClickLoc: i collegamenti resistenti alla corrosione e placcati in oro richiedono solo un serraggio manuale e producono un clic udibile per garantire un innesto sicuro.
• Struttura meccanica robusta: il manicotto in acciaio inossidabile AISI 303/304 resiste a vibrazioni elevate e a forte usura meccanica.

Applicazioni

Il Bently Nevada 330101-00-30-20-12-05 viene impiegato in apparecchiature rotanti industriali pesanti e critiche, dove il contenimento dell'olio e la protezione contro le esplosioni sono fondamentali:

• Macchinari a contatto con fluidi: ideale per riduttori, pompe lubrificate a olio e alloggiamenti dei compressori, dove i cavi standard potrebbero consentire la migrazione del lubrificante.
• Industria petrolchimica e raffinazione: monitoraggio degli alberi dei compressori di gas e degli espansori in aree pericolose che richiedono classificazioni di zona ATEX/IECEx.
• Turbine a vapore e a gas: misurazione delle vibrazioni radiali dei cuscinetti portanti, della posizione della spinta assiale e rilevamento della velocità.
• Apparecchiature per la generazione di energia: rilevamento ad alta affidabilità dello spostamento e delle vibrazioni sugli alberi di grandi alternatori.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Distanza corretta: Installare la sonda mantenendo una distanza fisica adeguata tra la punta della sonda e l'albero target (solitamente calibrata a 1.27 mm o 50 mil per un'uscita standard di 200 mV/mil). Verificare le corrette letture di tensione con un voltmetro prima del serraggio finale.
• Limiti di coppia: Serrare il corpo della sonda alla coppia consigliata di 7.5 N-m (66 in-lbf) per evitare deformazioni fisiche o danni. Non superare il valore nominale massimo di 33.9 N-m (300 in-lbf).
• Manutenzione dei connettori: Serrare manualmente i connettori coassiali ClickLoc finché scattano. Evitare l'uso di pinze, salvo quando si accoppia un connettore non XL; in tal caso si consiglia di ruotare di 1/8 di giro oltre il serraggio manuale.
• Instradamento dei cavi: Rispettare un raggio minimo di curvatura del cavo di 25.4 mm (1.0 pollice) durante l'instradamento, per evitare danni al conduttore coassiale interno. Utilizzare canaline protettive se il cablaggio viene instradato all'esterno dell'involucro della macchina.
• Messa a terra e schermatura: Collegare e mettere a terra le schermature del cablaggio di campo solo all'estremità del sensore Proximitor o del rack di monitoraggio. Assicurarsi che non si creino anelli di messa a terra multipunto.

Conformità e certificazioni

• ATEX/IECEx: Certificato per l'uso a sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e per operazioni antiscintilla/a sicurezza aumentata (Ex nA/Ex ec IIC T5...T1 Gc) in ambienti pericolosi di Zona 0, Zona 1 e Zona 2.
• CSA/cCSAus: Classe I, Divisione 1, Gruppi A, B, C e D; Classe I, Divisione 2, Gruppi A, B, C e D.
• Ambientale: Conforme a rigorosi limiti industriali di temperatura e umidità (testato con il 93% di umidità relativa in conformità alla norma IEC 68-2-3).
