Descrizione

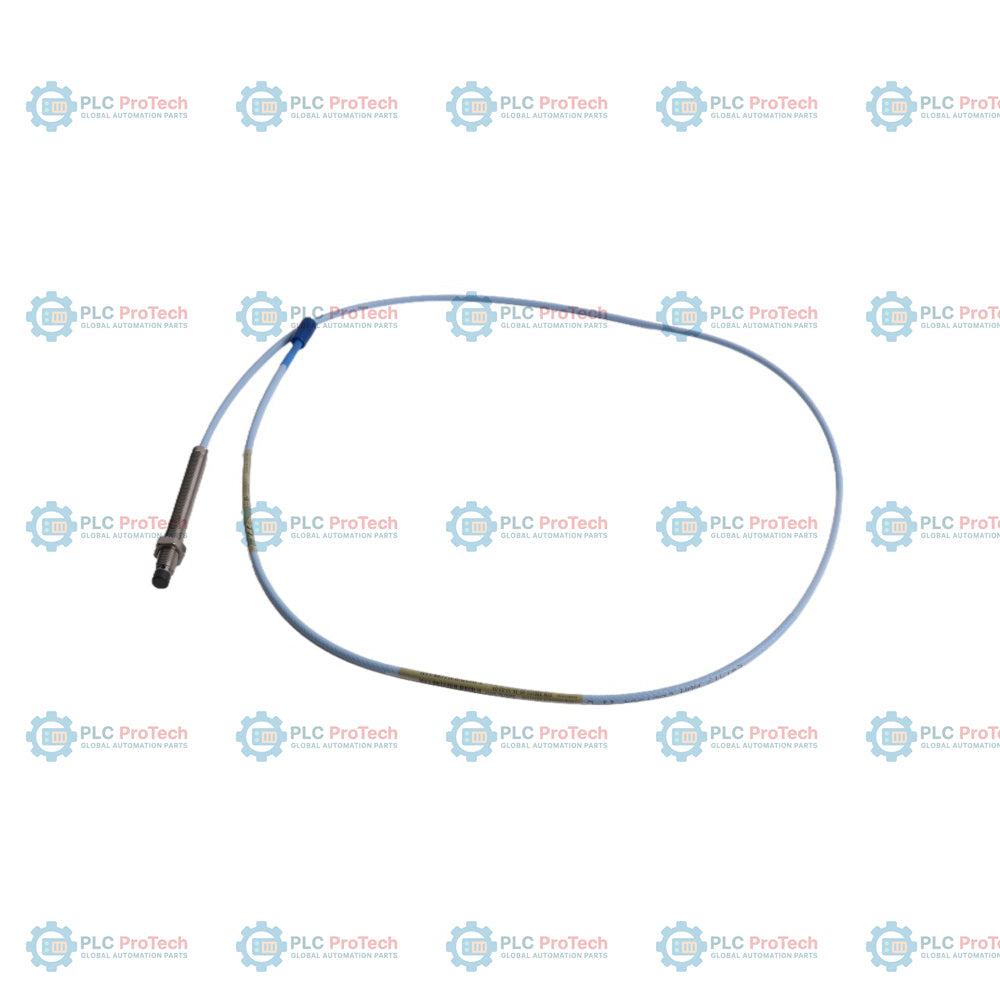

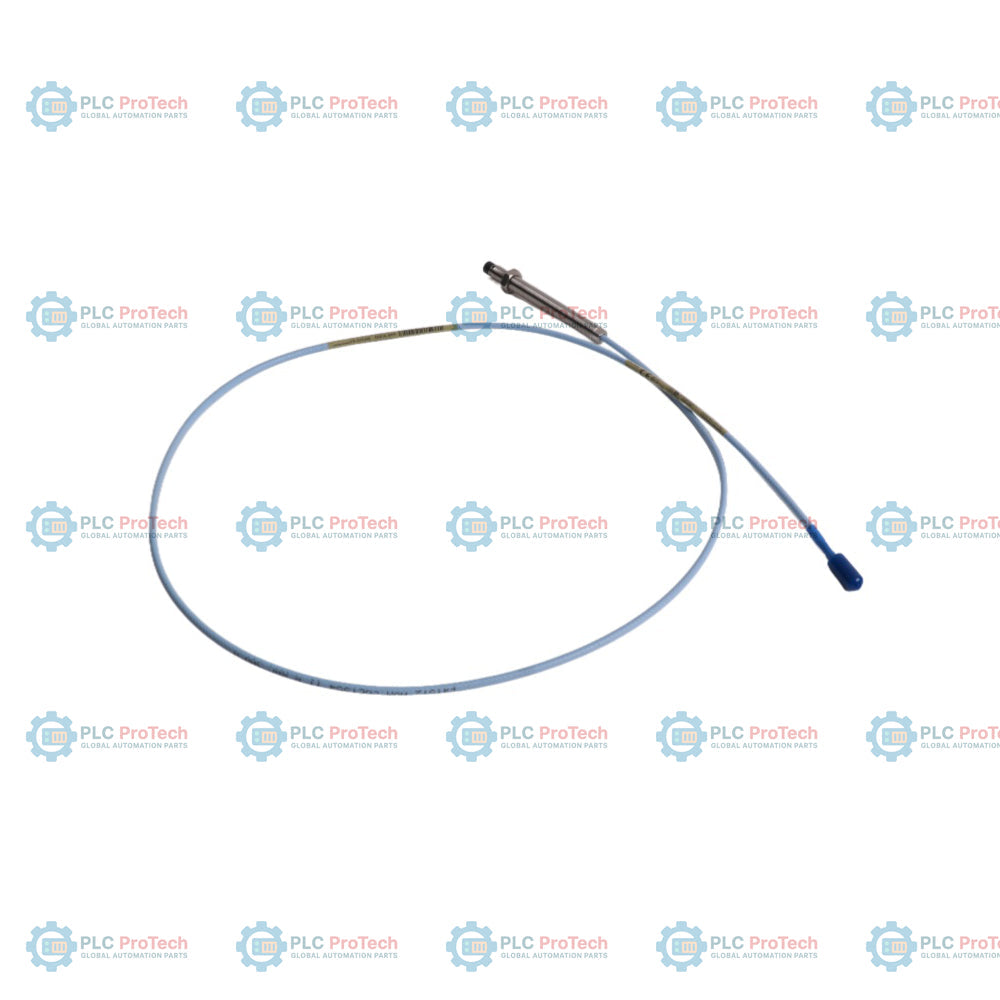

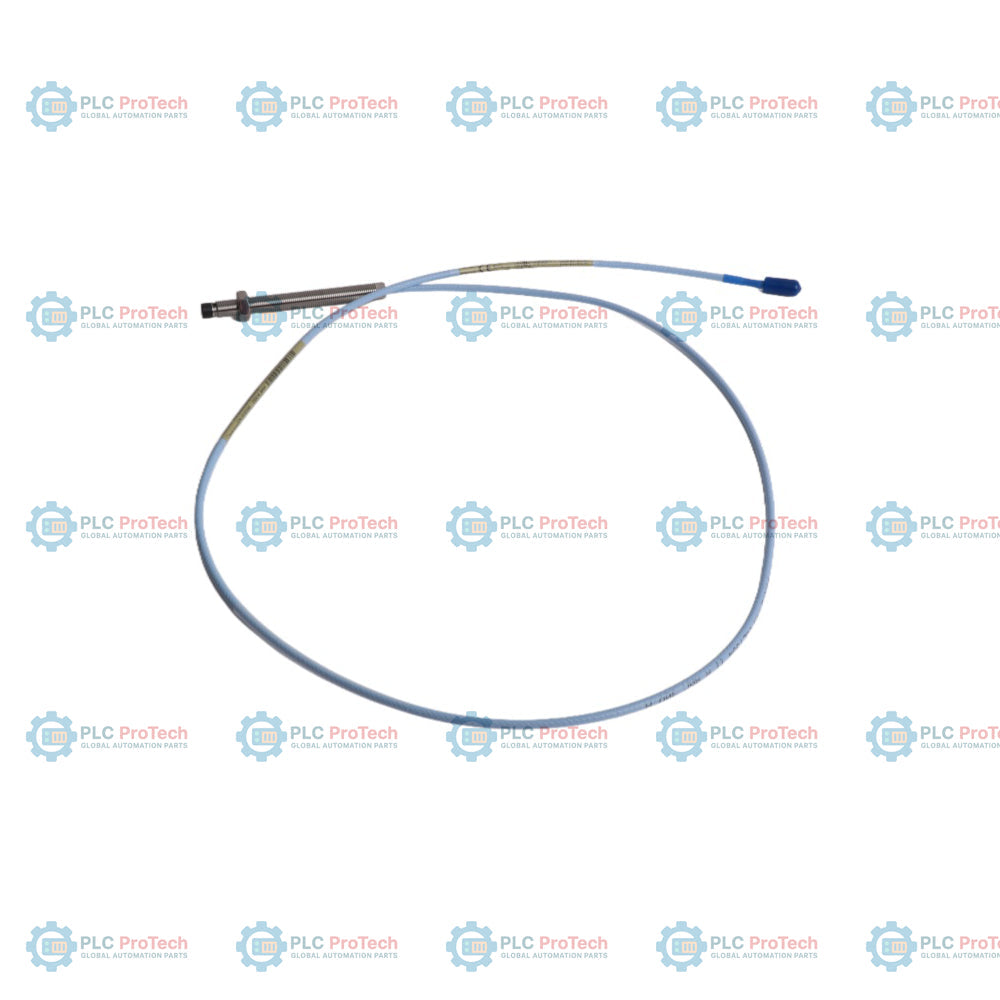

Il Bently Nevada 330101-00-34-15-02-05 è una sonda di prossimità da 8 mm configurata specificamente e appartenente alla serie 3300 XL. Progettata senza armatura meccanica, questa versione presenta un corpo filettato 3/8-24 UNF, studiato per posizioni in cui lo spazio fisico e le dimensioni della filettatura richiedono configurazioni precise della custodia. Questa unità specifica presenta una lunghezza non filettata di 0,0 pollici abbinata a una lunghezza complessiva della custodia di 3,4 pollici, un cavo standard integrato da 1,5 metri (4,9 piedi) terminato con un connettore coassiale miniaturizzato ClickLoc e include approvazioni complete per aree pericolose CSA, ATEX e IECEx (Opzione 05), per un'installazione permanente affidabile in atmosfere industriali pericolose.

Basato sul principio delle correnti parassite, questo sensore senza contatto misura con elevata precisione la vibrazione dinamica e la posizione statica dell'albero. Funziona come componente trasduttore essenziale del sistema di trasduttori Bently Nevada 3300 XL 8 mm, collegandosi direttamente a un cavo di prolunga esterno e a un sensore Proximitor della serie 330180. La catena completa invia segnali di tensione dinamici fondamentali all'hardware di protezione dei macchinari, come il sistema rack 3500, per prevenire guasti catastrofici in turbine a vapore, turbine a gas, compressori e pompe ad alta pressione.

Caratteristiche

• Custodia filettata non corazzata con filettatura 3/8-24 UNF: consente l'installazione diretta nella custodia quando non è necessaria una protezione corazzata esterna.
• Custodia completamente filettata con lunghezza di 3,4 pollici: adatta a staffe di montaggio profonde, con lunghezza non filettata pari a zero (0,0 pollici), per profili di custodia a filo o profondi.
• Cavo integrato da 1,5 metri: la lunghezza standard compatta del cavo è progettata per mantenere una corretta calibrazione quando integrata nella catena complessiva del trasduttore da 5 o 9 metri.
• Connessione coassiale ClickLoc: dotata di un connettore coassiale miniaturizzato ClickLoc che garantisce connessioni robuste, placcate in oro e a bassa rumorosità.
• Protezione per aree classificate: viene fornita di serie con le approvazioni dell'Opzione 05 (CSA, ATEX, IECEx) per ambienti a sicurezza intrinseca e non a rischio di incendio.
• Struttura di livello industriale: la punta in PPS, sovrastampata direttamente sul corpo della custodia in acciaio inossidabile, garantisce una tenuta eccezionale contro umidità, oli e ambienti ad alta temperatura.

Applicazioni

Questa sonda di prossimità è utilizzata per il monitoraggio e la protezione delle condizioni di macchinari industriali rotanti per impieghi gravosi. Le applicazioni tipiche includono:

• Radial shaft vibration measurement on steam and gas turbine bearings.
• Axial thrust position displacement monitoring in centrifugal compressors.
• Misurazione delle vibrazioni radiali dell'albero sui cuscinetti di turbine a vapore e a gas.
• Monitoraggio dello spostamento della posizione della spinta assiale nei compressori centrifughi.

Monitoraggio dinamico del rotore su pompe di alimentazione di caldaie ad alta pressione e ventilatori industriali.

E - Opzione di approvazione dell'ente

Linee guida per l'installazione

Garantire il corretto funzionamento del sistema seguendo queste procedure di installazione certificate:

• Impostare la distanza meccanica tra la sonda e l'albero bersaglio in conformità alle specifiche di calibrazione del sistema, mirando in genere a un'uscita di tensione nella fascia centrale a una distanza di circa 1,27 mm (50 mil).
• Instradare saldamente il cavo non armato attraverso un'apposita canalina o un canale protettivo per proteggerlo dal deterioramento ambientale o dallo schiacciamento meccanico.
• Garantire un'adeguata distanza strutturale attorno alla punta da 8 mm per evitare interferenze con il metallo adiacente che possono distorcere il campo delle correnti parassite.
• Mantenere un'adeguata messa a terra del sistema collegando le schermature dei cavi solo al monitor o alla morsettiera della barriera, lasciando isolata la custodia della sonda per evitare correnti di terra.

Conformità e certificazioni

• CSA: Certificato per installazioni antideflagranti, a prova di ignizione delle polveri e a sicurezza intrinseca in Nord America.
• ATEX: Approvato per l'uso in atmosfere potenzialmente esplosive negli Stati membri europei.
• IECEx: Certificato a livello internazionale per ambienti con gas e polveri esplosivi.
