Descrizione

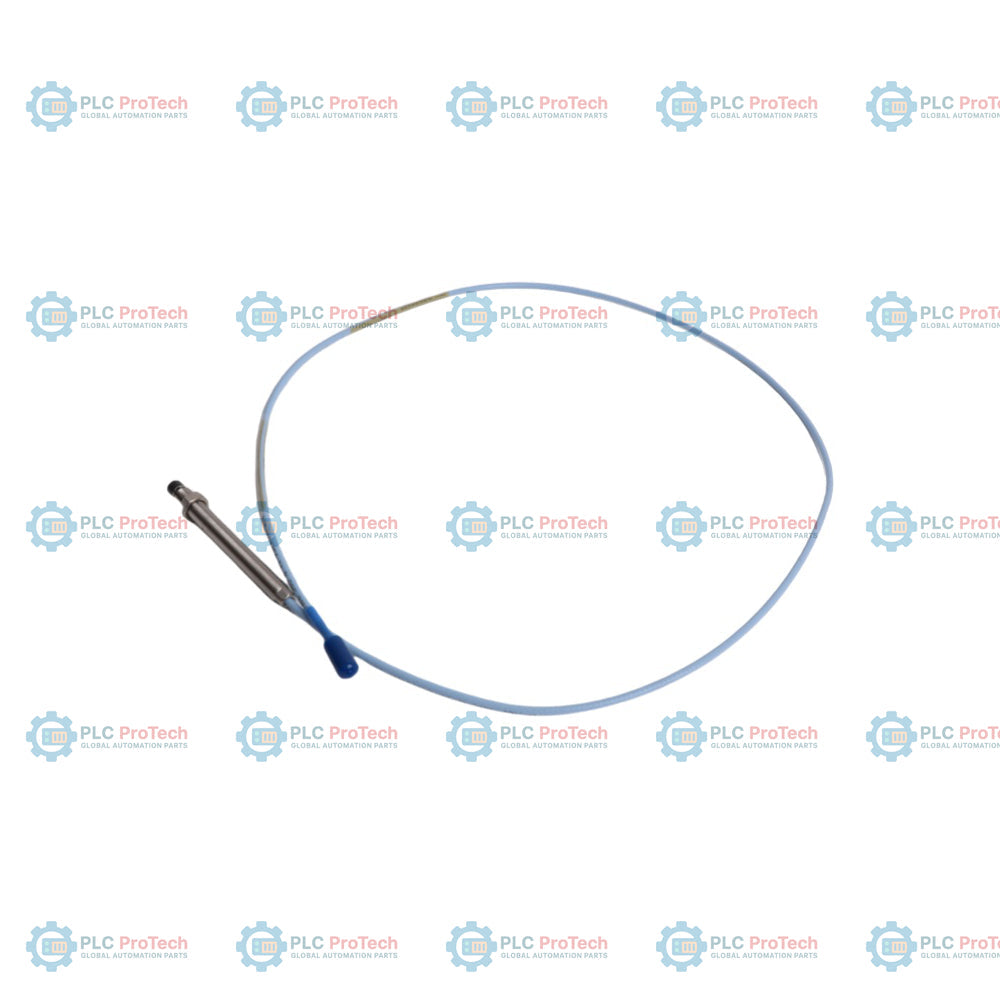

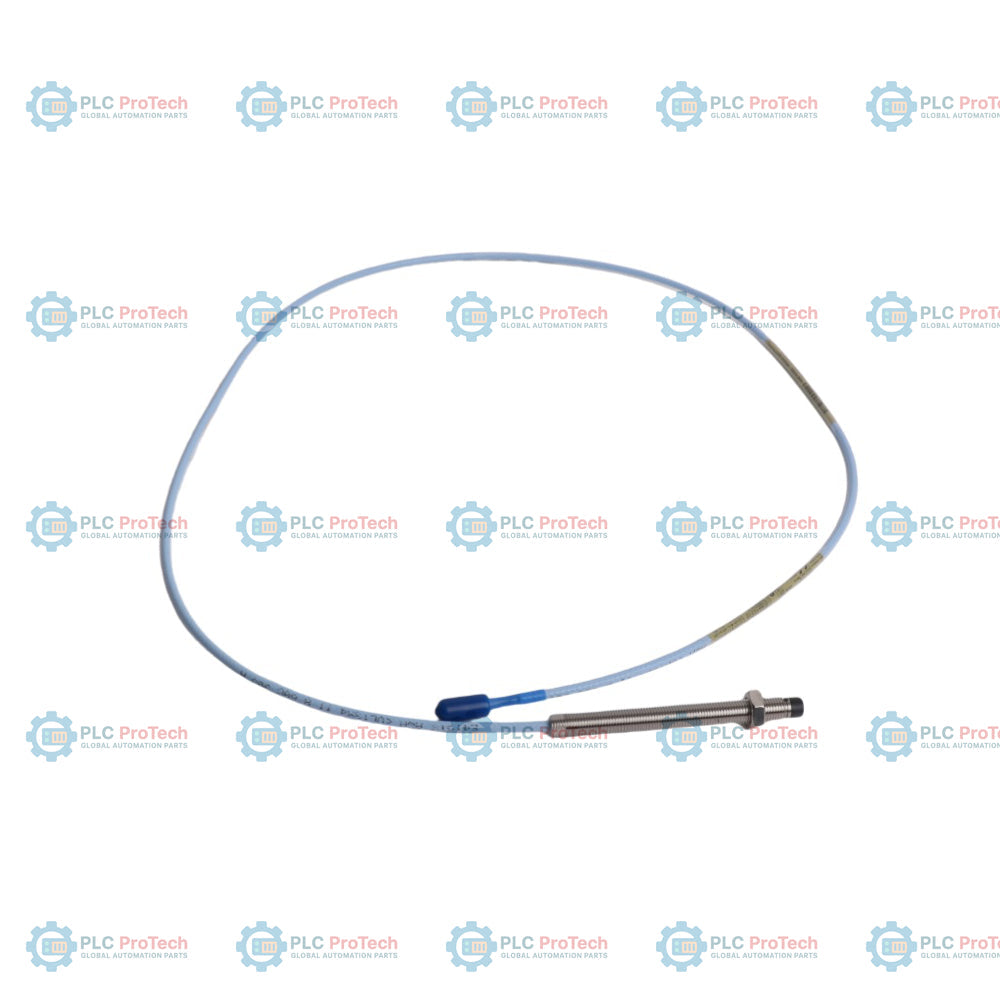

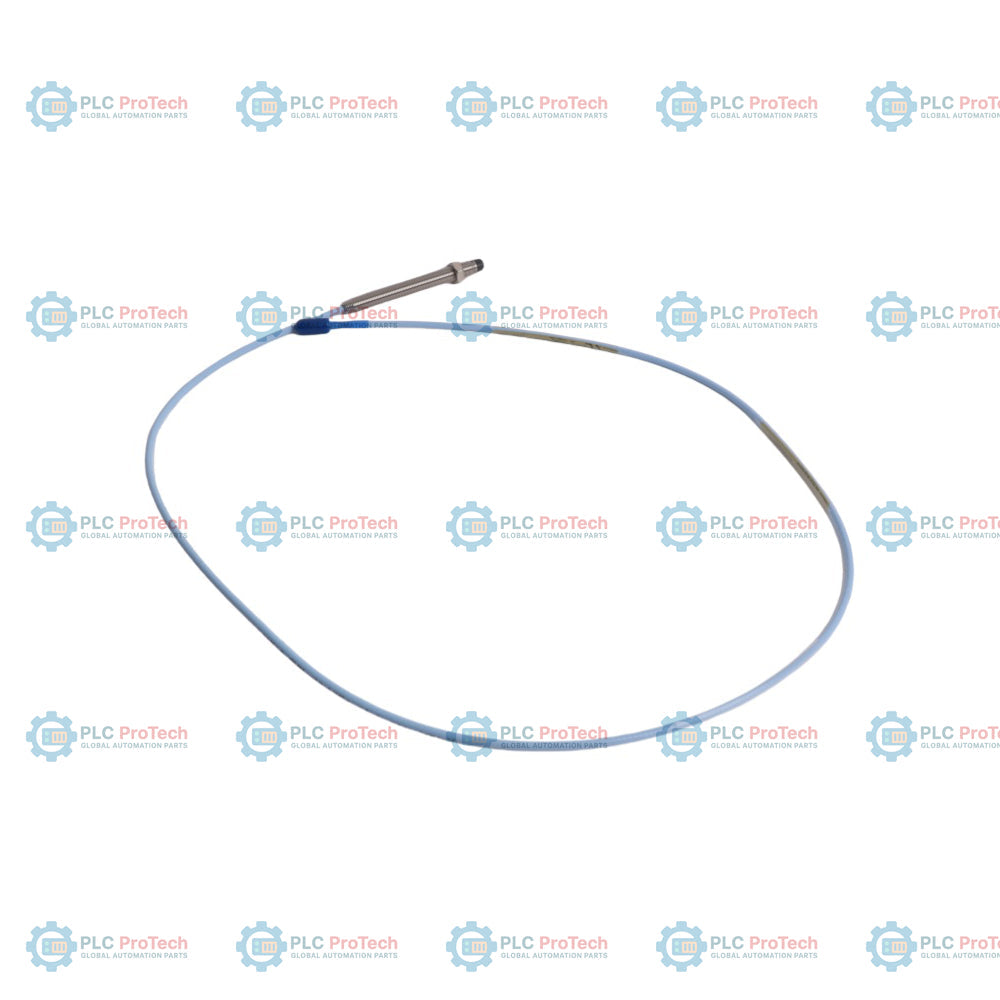

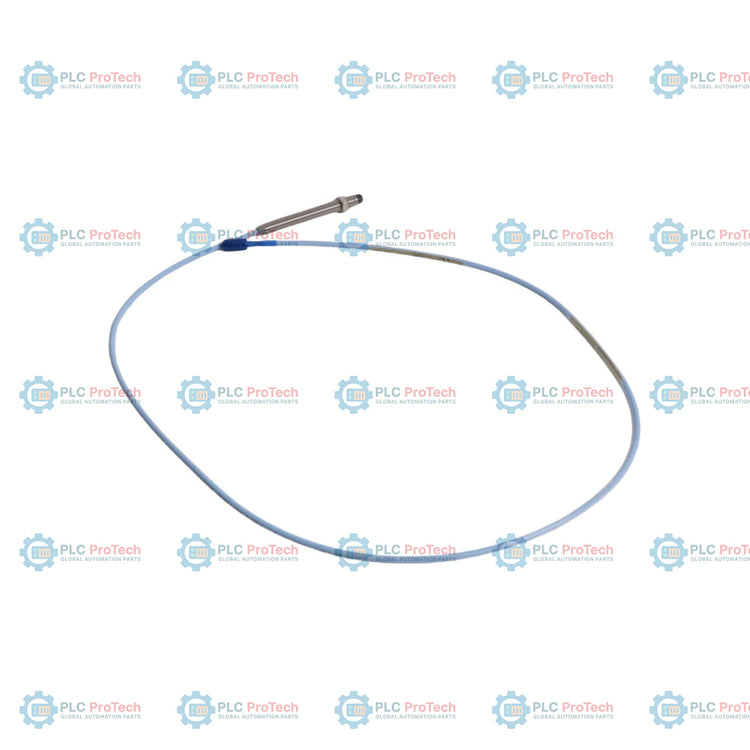

Bently Nevada 330101-00-35-10-02-00 è una sonda di prossimità non corazzata da 8 mm della serie 3300 XL, con filettatura 3/8-24 UNF, corpo completamente filettato lungo 3,5 pollici (lunghezza non filettata di 0,0 pollici), lunghezza totale del cavo di 1,0 metro, connettore coassiale ClickLoc miniaturizzato e configurazione del cavo standard (non-FluidLoc), senza approvazioni di enti richieste (opzione 00). Questa configurazione specifica fornisce una misurazione precisa e senza contatto delle vibrazioni e della posizione dell’albero nelle catene di protezione dei macchinari, collegandosi direttamente a un cavo di prolunga 3300 XL e a un sensore Proximitor della serie 330180.

Basata sul principio delle correnti parassite, questa sonda misura sia la posizione statica dell’albero (spostamento assiale) sia le vibrazioni dinamiche dell’albero (movimento radiale). Il sistema 3300 XL offre prestazioni avanzate e la completa intercambiabilità di sonde, cavi di prolunga e sensori Proximitor, eliminando la necessità di abbinare o calibrare al banco i singoli componenti. La punta della sonda è stampata in plastica robusta di polifenilene solfuro (PPS) e incapsula la bobina interna per garantire stabilità a lungo termine e resistenza fisica all’interno di alloggiamenti per cuscinetti, riduttori e carter di turbine a vapore e a gas.

Caratteristiche

• Corpo completamente filettato 3/8-24 UNF: offre una lunghezza del corpo di 3,5 pollici con una lunghezza non filettata di 0,0 pollici, consentendo un innesto profondo della filettatura e una regolazione flessibile del traferro.
• Connettore coassiale ClickLoc: dotato di un connettore ClickLoc miniaturizzato placcato in oro, resistente ai disconnessioni causate dalle vibrazioni.
• Punta in polifenilene solfuro (PPS): la punta estremamente robusta e resistente agli agenti chimici protegge la bobina del sensore attivo dall’olio caldo e dall’abrasione meccanica.
• Eccezionale stabilità termica: mantiene la precisione in un ampio intervallo di temperatura, da -52 a +177 degC (da -62 a +350 Fahrenheit).
• Compatibilità completa: pienamente compatibile con le versioni precedenti e fisicamente intercambiabile con i componenti da 5 mm e 8 mm della serie 3300 non-XL.

Applicazioni

Questa sonda di prossimità ad alta precisione è ampiamente utilizzata per la protezione dei macchinari rotanti industriali nei settori pesanti, come petrolio e gas, generazione di energia e prodotti petrolchimici. Le applicazioni tipiche includono:

• Misurazione delle vibrazioni radiali dell’albero e della posizione assiale di turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore di compressori e pompe.
• Monitoraggio delle condizioni dei cuscinetti di ventilatori industriali e riduttori.
• Riferimento Keyphasor e misurazioni della velocità di rotazione.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Per garantire il corretto funzionamento e una lunga durata della sonda di prossimità, attenersi alle seguenti linee guida durante l’installazione:

• Distanza della sonda: Impostare la distanza corretta utilizzando un voltmetro digitale per misurare la tensione di uscita in CC del sensore Proximitor associato. Per il monitoraggio delle vibrazioni radiali, l’impostazione nominale della distanza è 1,27 mm (50 mil), corrispondente a -9 Vcc.
• Limiti di coppia: Non superare la coppia nominale massima di innesto della filettatura, pari a 11,2 N-m (100 in-lbf), durante l’installazione nella staffa di montaggio o nella carcassa del cuscinetto.
• Instradamento del cavo: Assicurarsi che il cavo coassiale sia instradato lontano dai cavi ad alta tensione e sia sostenuto fisicamente per impedire movimenti bruschi o tensioni. Rispettare i vincoli relativi al raggio minimo di curvatura.
• Diametro dell’albero: Mantenere i diametri minimi consigliati dell’albero pari a 76,2 mm (3 in) per preservare le prestazioni del fattore di scala calibrato.
