Descrizione

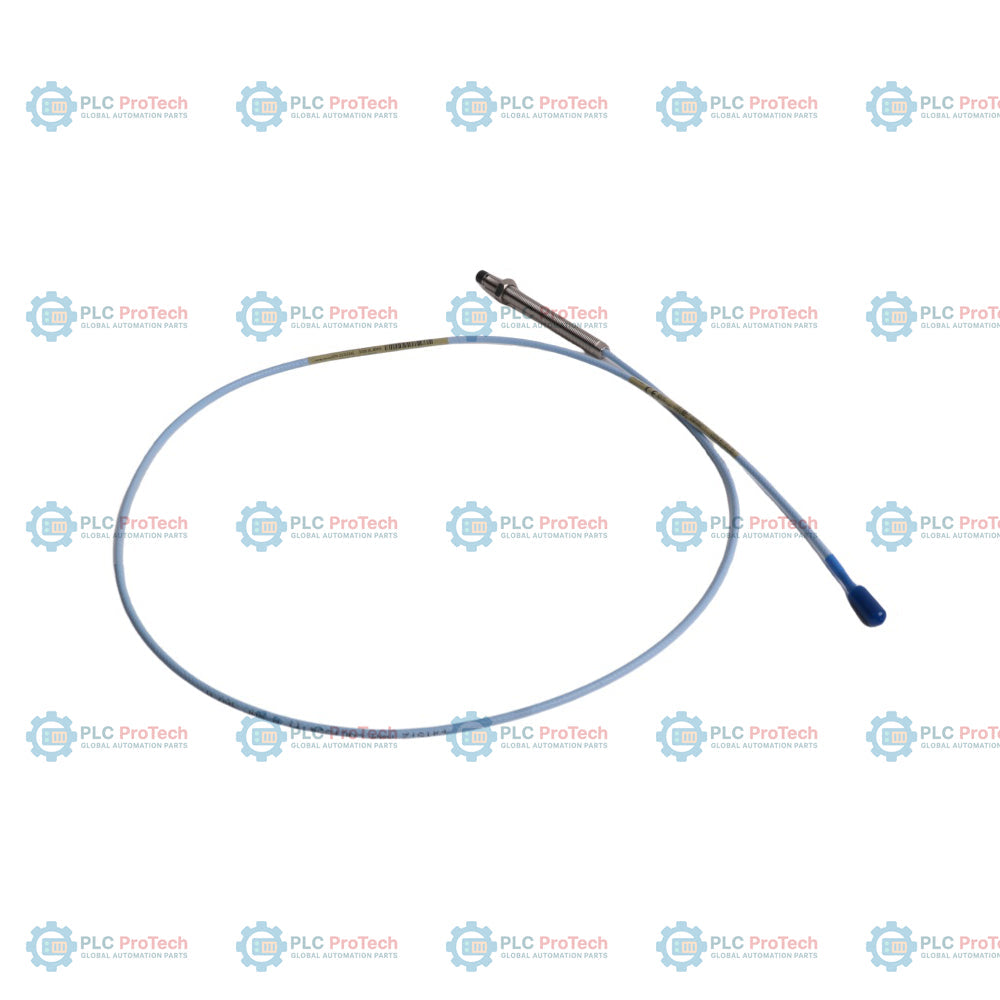

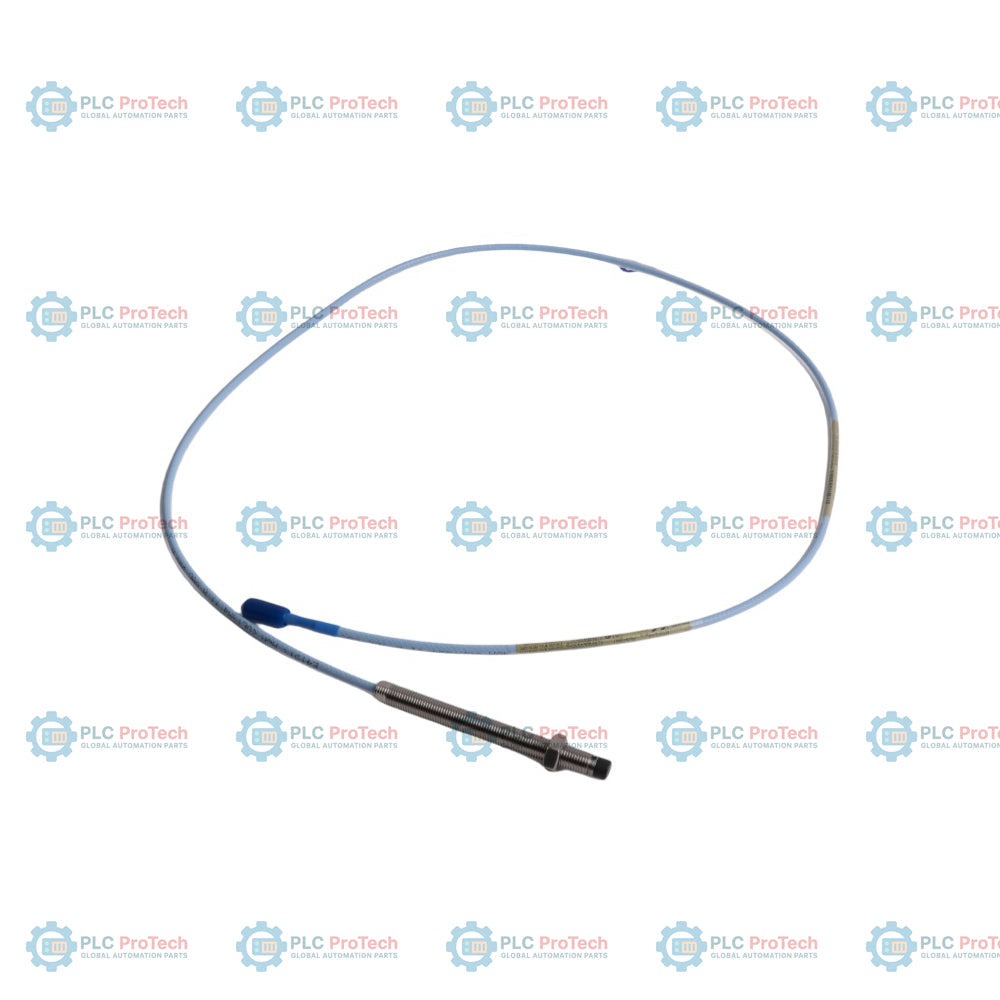

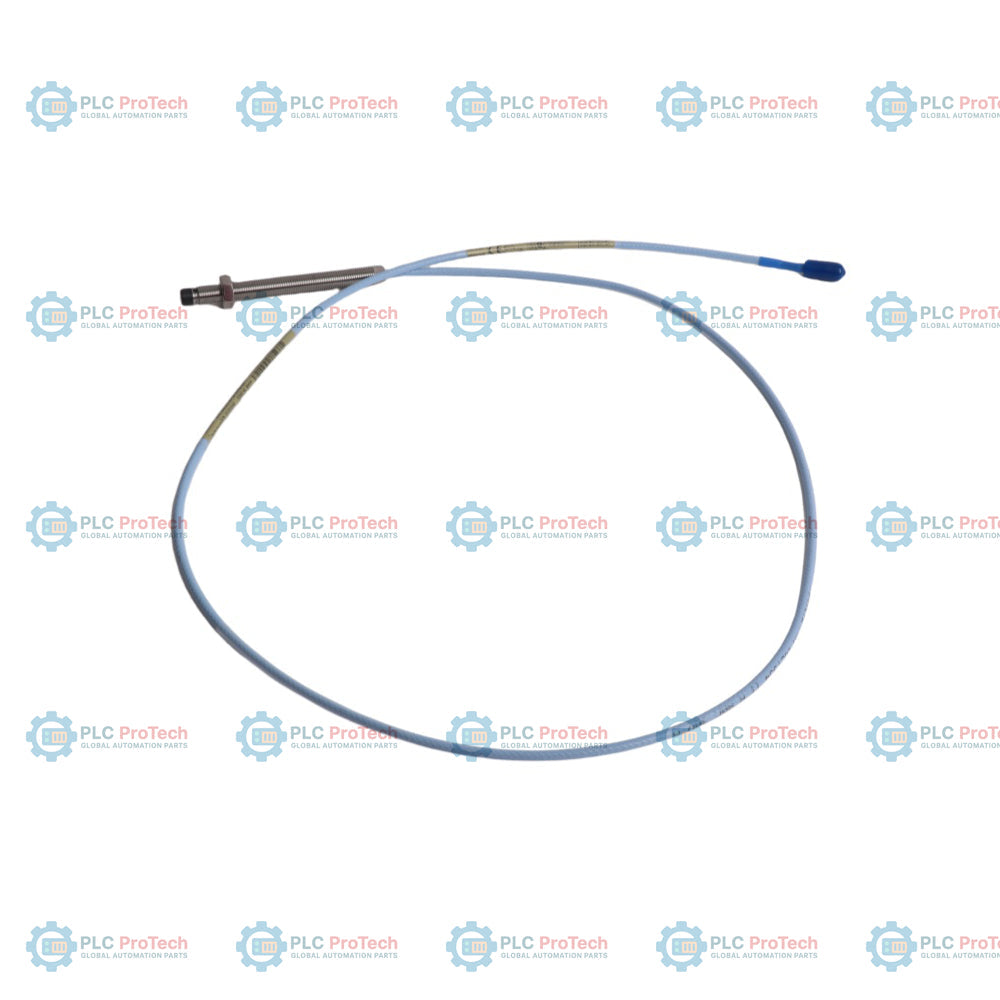

La Bently Nevada 330101-00-36-10-02-05 è una Sonda di prossimità da 8 mm senza contatto e ad alte prestazioni, appartenente al sistema di trasduttori di prossimità 3300 XL da 8 mm, uno standard del settore. Questa variante specifica presenta una filettatura 3/8-24 UNF senza armatura protettiva ed è progettata per l'installazione diretta negli alloggiamenti dei cuscinetti o nei corpi macchina, dove il rischio di abrasione meccanica è minimo. Il sensore è configurato con una lunghezza non filettata di 0,0 pollici (0 mm) e una lunghezza complessiva del corpo di 3,6 pollici (91 mm), offrendo un corpo completamente filettato ottimizzato per una regolazione precisa della distanza e un montaggio sicuro. Dotata di un cavo di lunghezza totale pari a 1,0 metro (3,3 piedi) e di un connettore coassiale miniaturizzato ClickLoc standard, questa configurazione offre un collegamento robusto e affidabile ai cavi di prolunga 3300 XL e ai sensori Proximitor.

La sonda utilizza i principi della misurazione a correnti parassite per fornire misurazioni statiche (posizione) e dinamiche (vibrazione) senza contatto e altamente precise. È ampiamente utilizzata nei sistemi di protezione delle apparecchiature critiche e si interfaccia perfettamente con i sensori Proximitor della serie 330180 e i canali di monitoraggio dei rack 3500. Questa configurazione include l'opzione di approvazione dell'ente -05, che garantisce la conformità agli standard di sicurezza globali CSA, ATEX e IECEx per l'utilizzo in aree pericolose.

Caratteristiche

• Diametro standard della punta di 8 mm, ottimizzato per misurazioni senza contatto dello spostamento mediante correnti parassite.
• Corpo completamente filettato da 3,6 pollici (lunghezza non filettata di 0,0 pollici), che consente una regolazione versatile della profondità di montaggio.
• Punta robusta in solfuro di polifenilene (PPS) e corpo della sonda in acciaio inossidabile, progettati per ambienti industriali difficili.
• Cavo triassiale standard da 1,0 metro (3,3 piedi) con connettore coassiale miniaturizzato ClickLoc standard (senza protezione del connettore).
• La struttura del cavo senza armatura riduce l'ingombro nei passaggi in condotto e nei percorsi di installazione angusti.
• Progettata per l'installazione permanente su macchinari rotanti ad alta velocità, offre un monitoraggio ad alta precisione delle vibrazioni e della posizione dell'albero.

Applicazioni

La sonda 330101-00-36-10-02-05 è progettata per il monitoraggio continuo delle condizioni e la protezione delle macchine in settori esigenti come la produzione di energia, il petrolio e il gas e l'industria chimica. Le applicazioni comuni includono:

• Misurazione delle vibrazioni radiali e della posizione assiale sugli alberi di turbine a vapore e a gas.
• Monitoraggio della dinamica del rotore e dello spostamento del corpo macchina in compressori centrifughi, pompe e ventilatori.
• Monitoraggio dell'usura dei cuscinetti reggispinta e misurazione dell'espansione termica.
• Rilevamento della velocità di rotazione e del riferimento di fase (Keyphasor).

Informazioni per l'ordine

E - Opzione di omologazione dell'ente

Linee guida per l'installazione

Per garantire prestazioni ottimali ed evitare guasti prematuri del trasduttore, seguire queste pratiche fondamentali di installazione:

• Regolazione della distanza della sonda: Montare la sonda con la distanza appropriata (in genere circa 1.27 mm o 50 mils), corrispondente al centro dell'intervallo operativo lineare del sistema. Controllare l'uscita in tensione del sensore Proximitor durante la calibrazione.
• Instradamento dei cavi: Evitare di far passare i cavi delle sonde parallelamente alle linee elettriche ad alta tensione. Instradare sempre il cavo triaxiale da 75 Ohm attraverso reti dedicate di canaline o passerelle metalliche con messa a terra per ridurre al minimo le interferenze elettromagnetiche (EMI).
• Raggio di curvatura del cavo: Rispettare il raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) per evitare danni alle schermature coassiali interne.
• Coppia di serraggio: Per i connettori standard 3300 XL dorati con innesto a "clic", serrare esclusivamente a mano. Non superare la coppia massima nominale del connettore di 0.565 Nm (5 in-lbf). Per l'installazione con filettatura, le sonde standard montate anteriormente devono essere serrate alla coppia consigliata di 11.2 Nm (100 in-lbf) e a una coppia massima di 33.9 Nm (300 in-lbf).
• Protezione ambientale: Proteggere il collegamento tra la sonda e il cavo di prolunga dall'esposizione diretta a olio, acqua o vapore. In caso di esposizione, utilizzare appositi protettori per connettori o guaine di tenuta anziché il normale nastro in silicone negli ambienti con olio per turbine.

Conformità e certificazioni

La sonda 330101-00-36-10-02-05 è certificata con il codice opzione -05 per l'uso in aree pericolose in tutto il mondo, tra cui:

• CSA: Classe I, Divisione 1 e 2, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III.
• ATEX: Ex ia IIC T1...T5 Ga; Ex nA IIC T1...T5 Gc.
• IECEx: Ex ia IIC T1...T5 Ga; Ex nA IIC T1...T5 Gc.
