Descrizione

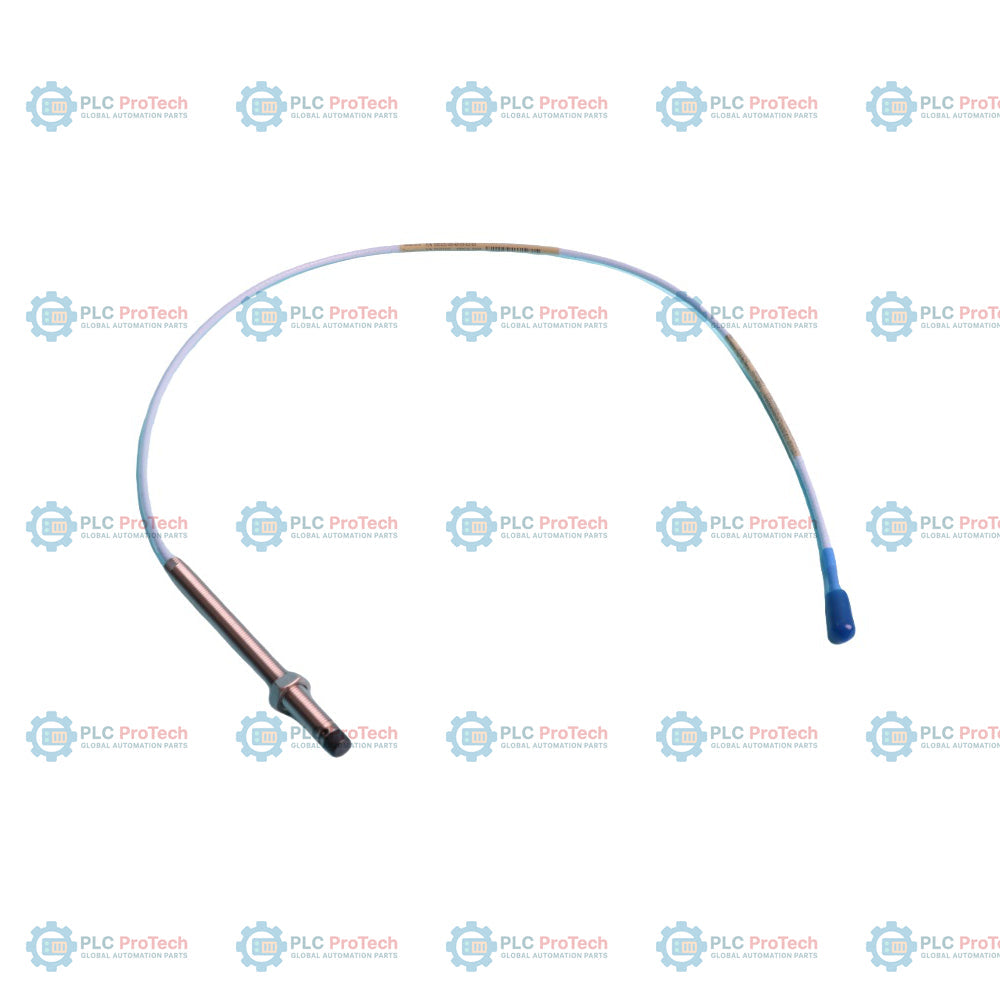

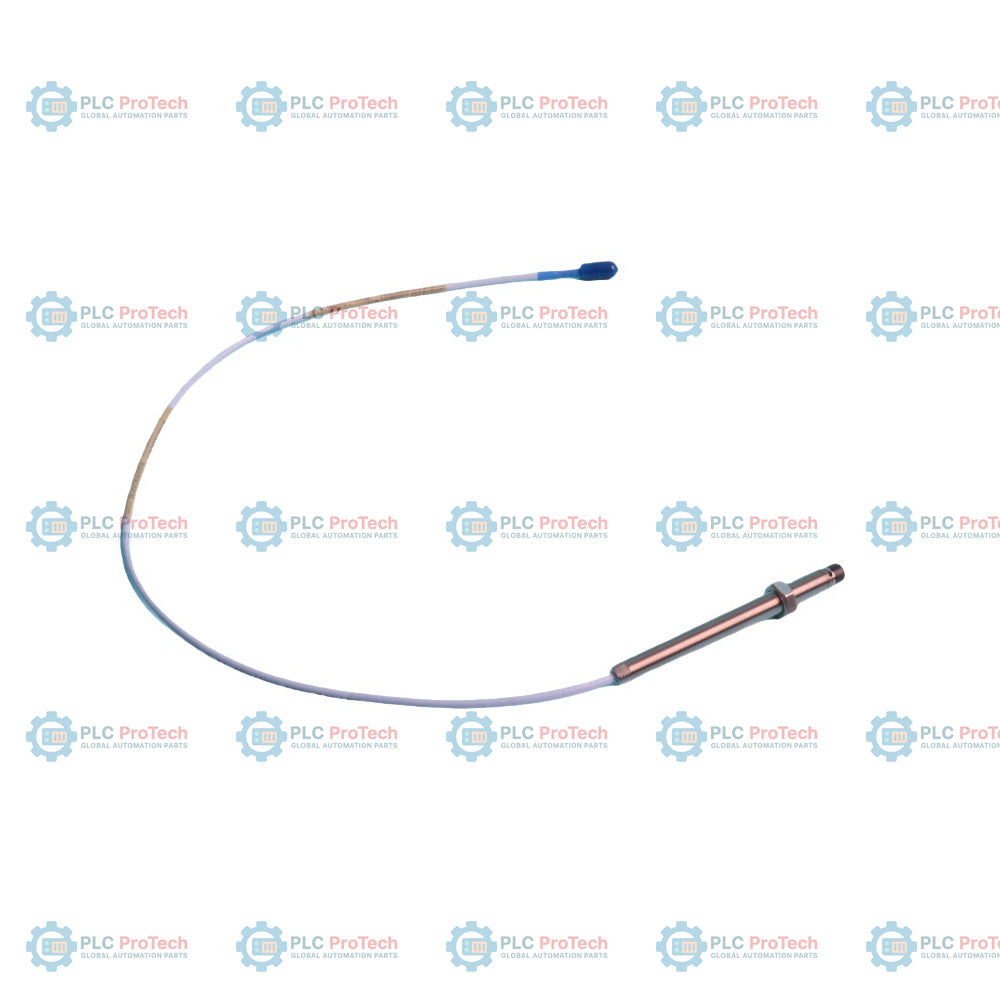

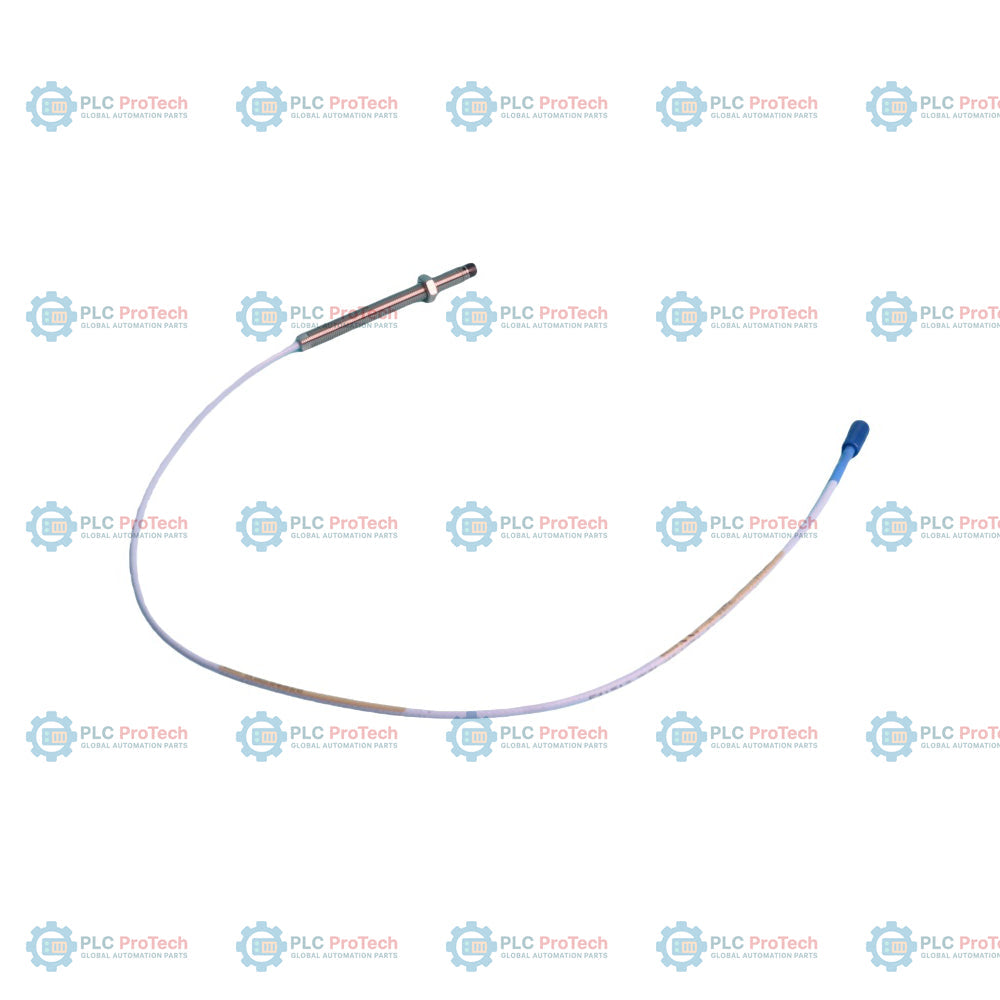

Per applicazioni specializzate di protezione dei macchinari che richiedono una tenuta a barriera contro i fluidi, il Bently Nevada 330101-00-43-15-12-05 è una sonda di prossimità da 8 mm non armata e filettata, con una configurazione di filettatura 3/8-24 UNF, un corpo completamente filettato (lunghezza non filettata di 0.0 pollici) e una lunghezza complessiva del corpo di 4.3 pollici. A differenza delle configurazioni con cavo standard, questa variante specifica integra un cavo FluidLoc da 1,5 metri (4,9 piedi) che impedisce all’olio di processo o ad altri liquidi di migrare attraverso la struttura interna del cavo. Terminata con un connettore coassiale ClickLoc maschio miniaturizzato e certificata con approvazioni CSA, ATEX e IECEx per aree pericolose, questa sonda funge da elemento di rilevamento ad alta integrità all’interno del sistema di trasduttori di prossimità 3300 XL per misurazioni senza contatto delle vibrazioni e dello spostamento dell’albero.

Questa sonda trasduttore funziona secondo il principio delle correnti parassite e fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio osservato (in genere acciaio AISI 4140). Se integrato con un sensore Proximitor 330180 e un cavo di prolunga 3300 XL, il sistema fornisce misurazioni eccezionalmente stabili e ad alta precisione conformi ai requisiti standard API 670. Poiché ogni componente è retrocompatibile e intercambiabile, semplifica la gestione delle scorte di ricambi ed elimina la necessità di calibrare singolarmente i componenti al banco.

Caratteristiche

• Capacità di misurazione dinamica e statica a correnti parassite senza contatto, per un monitoraggio preciso delle vibrazioni e della posizione dell’albero.
• La struttura del cavo FluidLoc impedisce all’olio di processo, all’umidità e ad altri liquidi di fuoriuscire dall’alloggiamento della macchina lungo l’interno della guaina del cavo.
• Robusta punta dal diametro di 8 mm, stampata con un incollaggio TipLoc ad alta integrità per garantire la massima resistenza strutturale tra la punta della sonda e il corpo in acciaio inossidabile.
• Il connettore coassiale ClickLoc serrabile a mano è dotato di un meccanismo di bloccaggio positivo che impedisce l’allentamento per rotazione in condizioni di forti vibrazioni dei macchinari.
• Completamente compatibile e intercambiabile con i componenti standard dei sistemi Bently Nevada 3300 XL e 3300 non-XL da 5 mm e 8 mm.
• Il pacchetto di approvazioni dell'ente per l'opzione 05 consente l'installazione in aree pericolose con certificazioni CSA, ATEX e IECEx.

Applicazioni

• Analisi delle vibrazioni senza contatto dell'albero e del movimento dinamico in macchinari rotanti ad alta velocità.
• Misurazioni della spinta assiale e della posizione del rotore su sistemi con cuscinetti a film fluido.
• Installazioni permanenti per la protezione dei macchinari su turbine a vapore industriali, turbine a gas e turbocompressori.
• Monitoraggio ad alta integrità della velocità e del riferimento di fase (applicazioni Keyphasor).
• Ambienti che richiedono l'assenza di migrazione dell'olio lungo il percorso del cablaggio del trasduttore.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

• Montaggio perpendicolare: Assicurarsi che il corpo filettato della sonda sia montato perpendicolarmente rispetto al bersaglio dell’albero osservato. Un allineamento errato può causare uno sfasamento della calibrazione.
• Regolazione del traferro: Regolare il traferro meccanico della sonda sull’intervallo operativo designato (in genere 1,27 mm o 50 mil) per centrare il segnale di uscita del sensore nell’intervallo lineare.
• Coppia del dado di bloccaggio: Applicare la corretta coppia di serraggio al dado di montaggio 3/8-24 UNF per evitare che si sviti a causa delle vibrazioni durante il funzionamento. Utilizzare rondelle di sicurezza o i fori preforati per il filo di sicurezza, come raccomandato.
• Protezione del cavo: Sebbene questo cavo FluidLoc impedisca il bypass interno dell’olio, evitare di instradarlo su bordi affilati o di sottoporlo a tensione. Rispettare un raggio minimo di curvatura di 25,4 mm (1,0 pollice).
• Messa a terra della schermatura: Assicurarsi che le schermature dei cavi di prolunga siano elettricamente continue e messe a terra esclusivamente sulla morsettiera di montaggio del Proximitor, per evitare loop di massa.

Conformità e certificazioni

• CSA/c-us: Classe I, Zona 0, Ex ia IIC; Classe I, Div. 1, Gruppi A, B, C, D (quando installata con barriere approvate)
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex ec IIC T5...T1 Gc
• Protezione contro l’ingresso: Progettata per soddisfare i requisiti IP68 per la punta della sonda quando installata correttamente, fornendo un’eccellente protezione contro i contaminanti di processo.
