Descrizione

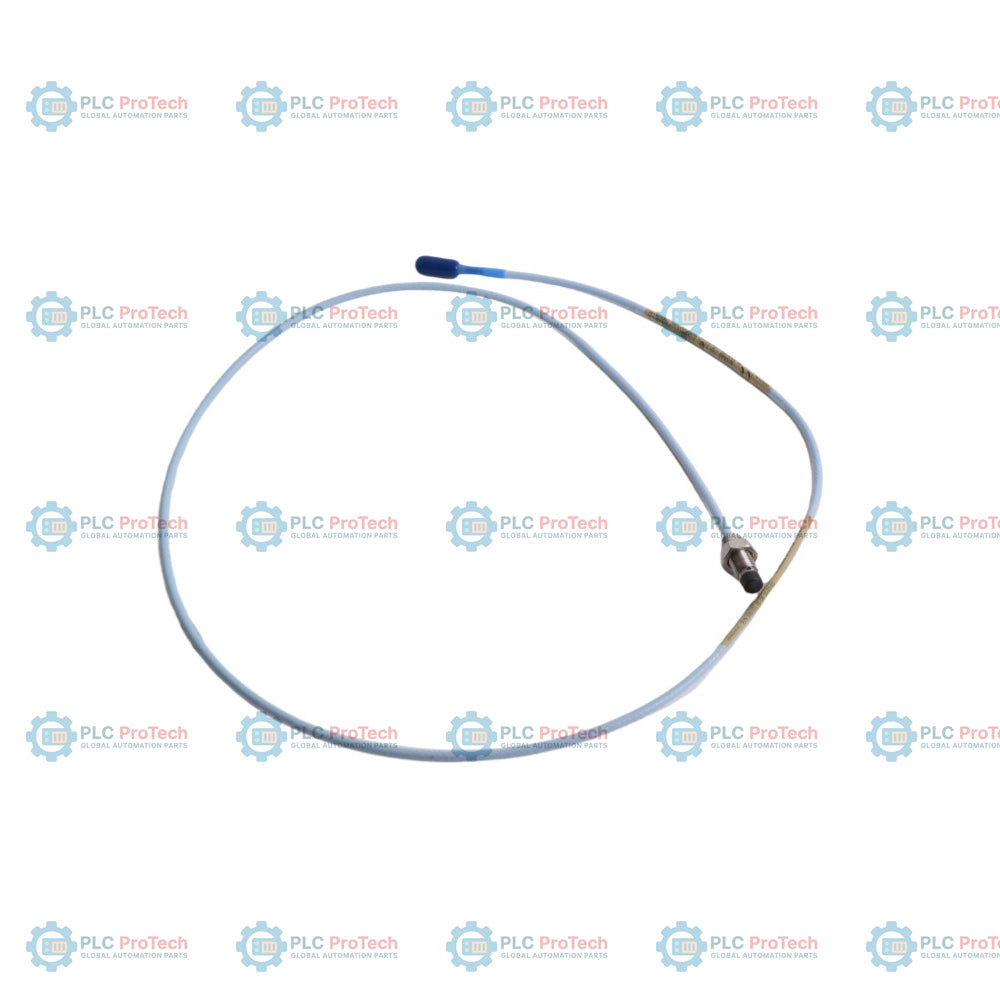

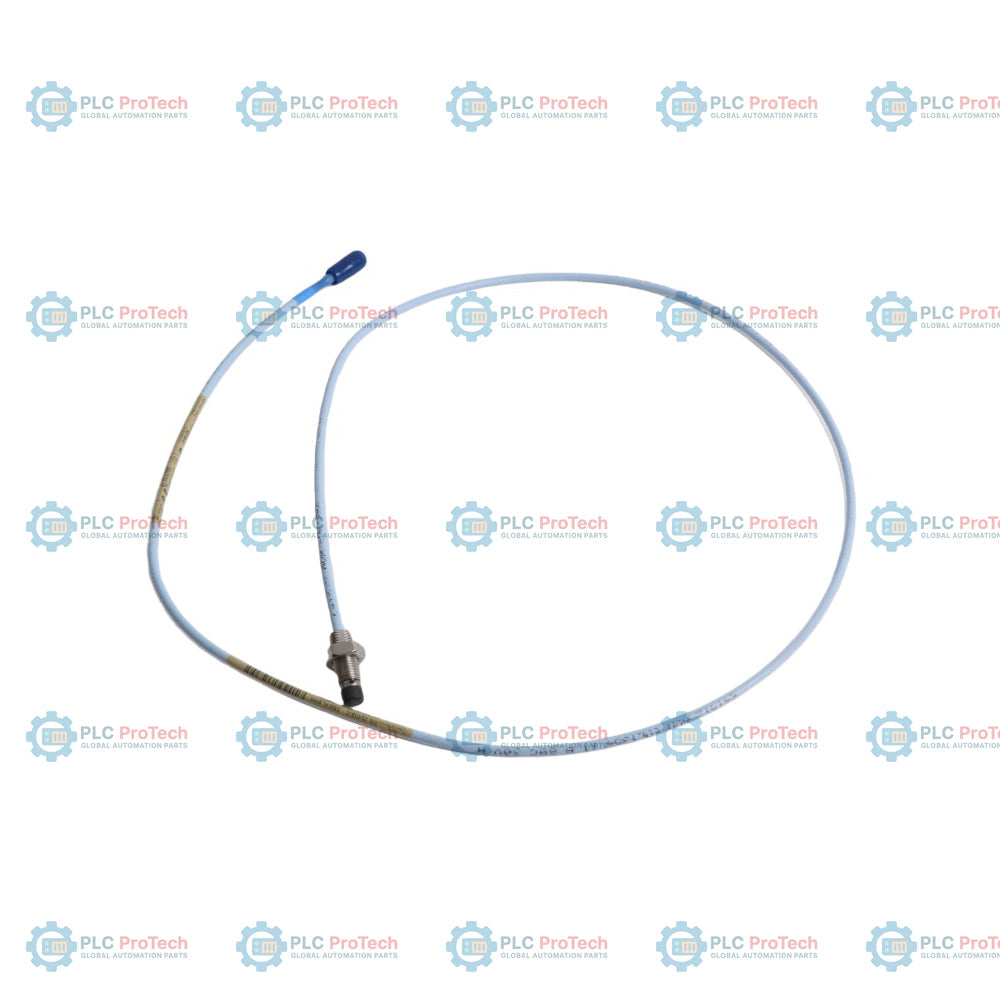

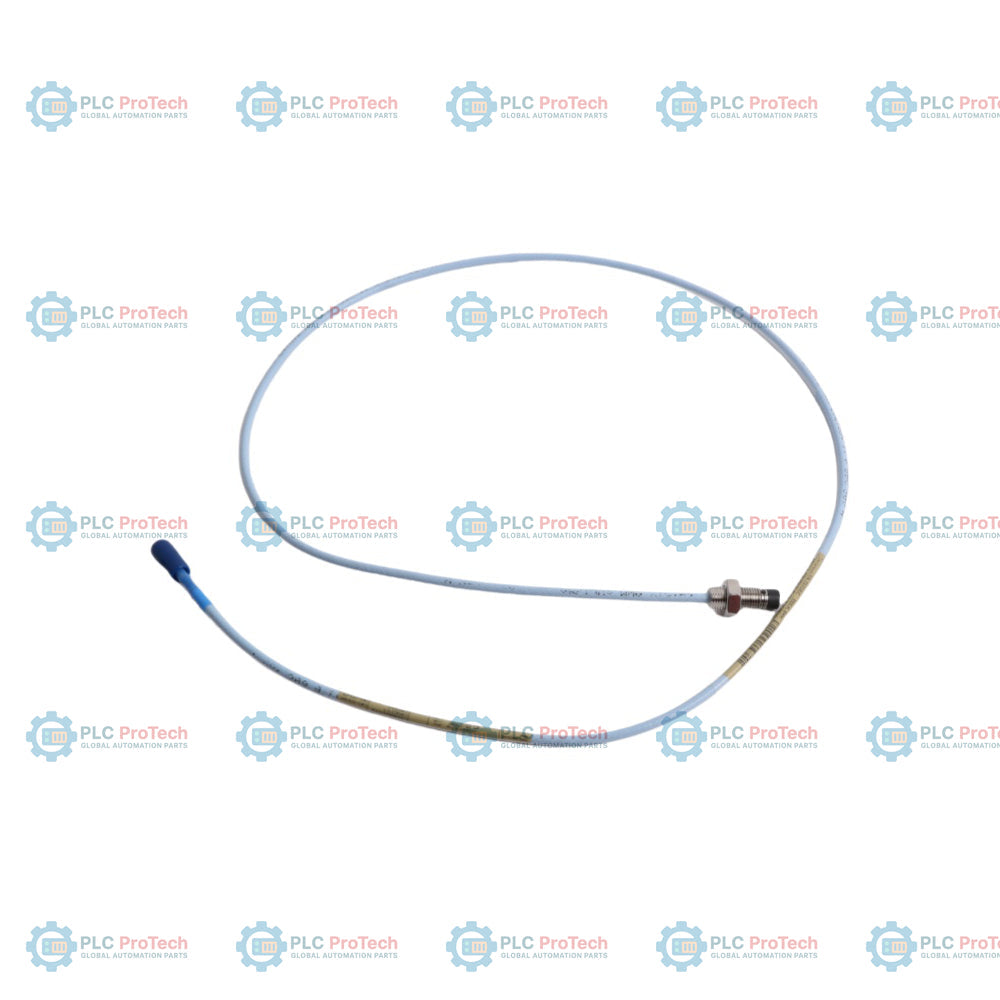

Progettato specificamente per applicazioni che richiedono una filettatura standard 3/8-24 UNF senza armatura meccanica, il Bently Nevada 330101-00-45-10-12-CN è una sonda di prossimità da 8 mm configurata con una custodia completamente filettata da 4,5 pollici, un cavo FluidLoc da 1,0 metro e un connettore coassiale ClickLoc miniaturizzato. Questa configurazione specifica include il pacchetto di approvazioni per aree pericolose in Cina -CN, che la rende certificata secondo gli standard NEPSI e CCC per l'installazione in ambienti esplosivi in tutta la Cina. Funziona come parte del Sistema di trasduttori di prossimità 3300 XL 8 mm, utilizzando i principi delle correnti parassite per fornire una misurazione senza contatto altamente accurata del movimento statico e dinamico dell'albero.

Il design del cavo FluidLoc integra una barriera contro l'umidità che impedisce a olio, fluidi di processo o gas di fuoriuscire attraverso l'interno del cavo, risolvendo problemi critici di contenimento nelle custodie pressurizzate delle macchine. Abbinata a un sensore Proximitor compatibile della serie 330180 e a un cavo di prolunga 3300 XL, la sonda genera un'uscita di tensione continua direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata del bersaglio (in genere acciaio AISI 4140). Montando permanentemente questa sonda sulle carcasse dei cuscinetti o delle macchine, gli impianti industriali acquisiscono funzionalità continue di protezione e diagnostica dei macchinari per asset rotanti altamente critici.

Caratteristiche

• Tecnologia del cavo FluidLoc: Impedisce la fuoriuscita di fluidi e gas attraverso l'anima del cavo, garantendo il contenimento del processo ed evitando il bypass del fluido.
• Corpo non corazzato 3/8-24 UNF: Presenta una custodia in acciaio inossidabile completamente filettata da 4,5 pollici, priva di armatura esterna, ottimizzata per installazioni con montaggio diretto su manicotto interno o staffa.
• Connettore coassiale ClickLoc: Dotato di un connettore coassiale ClickLoc maschio miniaturizzato per una trasmissione del segnale affidabile e a bassa perdita, con una connessione solida e sicura.
• Approvazione per aree pericolose in Cina: Certificato con il pacchetto -CN, conforme ai requisiti locali NEPSI e CCC per ambienti a sicurezza intrinseca e non incendiari.
• Principio di misurazione a correnti parassite: Offre un rilevamento dello spostamento senza contatto ad alta precisione, acquisendo le vibrazioni dinamiche dell’albero e la posizione statica.
• Compatibilità completa: Completamente intercambiabile con i sistemi standard 3300 XL da 5 metri e 9 metri, nonché con i componenti delle serie 3300 precedenti non XL da 5 mm e 8 mm.

Applicazioni

• Turbine a vapore e a gas: Monitoraggio delle vibrazioni radiali dell’albero e della posizione assiale/spinta dell’albero all’interno dei cuscinetti ad alta velocità.
• Compressori centrifughi: Monitoraggio dello spostamento del rotore e del movimento assiale dell’albero in condizioni di processo ad alta pressione.
• Pompe e ventilatori industriali: Monitoraggio continuo delle vibrazioni sulle superfici dei cuscinetti a film fluido dei macchinari critici ausiliari dell’impianto.
• Contenimento del fluido di processo: Ideale per gli involucri dei macchinari in cui è necessario impedire rigorosamente le perdite di olio o gas attraverso il cablaggio standard dei sensori.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

• Impegno della filettatura: Non superare un impegno massimo della filettatura di 0.563 pollici (14.3 mm) per filettature 3/8-24 UNF, per evitare grippaggi e danni strutturali durante il montaggio.
• Calibrazione della distanza della sonda: Impostare la distanza fisica iniziale tra la punta della sonda e la superficie target utilizzando un micrometro o spessimetri meccanici, verificando le letture di tensione con un sensore Proximitor compatibile prima di serrare il dado della custodia.
• Instradamento e schermatura dei cavi: Mantenere una schermatura e una messa a terra adeguate dal connettore della sonda, attraverso il cavo di prolunga, fino al sensore Proximitor. Instradare i cavi attraverso una canalina protettiva dedicata per evitare linee elettriche ad alta tensione e interferenze elettromagnetiche.
• Protezione dei connettori: Assicurarsi che i connettori ClickLoc siano puliti e asciutti. Serrare saldamente a mano i connettori coassiali dorati. Se si installa il dispositivo in ambienti con elevata umidità o nebbia d'olio, utilizzare un kit di protezione esterna dei connettori per sigillare il collegamento.

Conformità e certificazioni

• NEPSI: Certificato per installazioni in aree pericolose in Cina dal National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation.
• CCC: Conforme alla certificazione obbligatoria cinese per la protezione contro le esplosioni.
• Marchio CE: Conforme alle direttive dell'Unione Europea sulla compatibilità elettromagnetica (EMC) e sulla bassa tensione.
