Descrizione

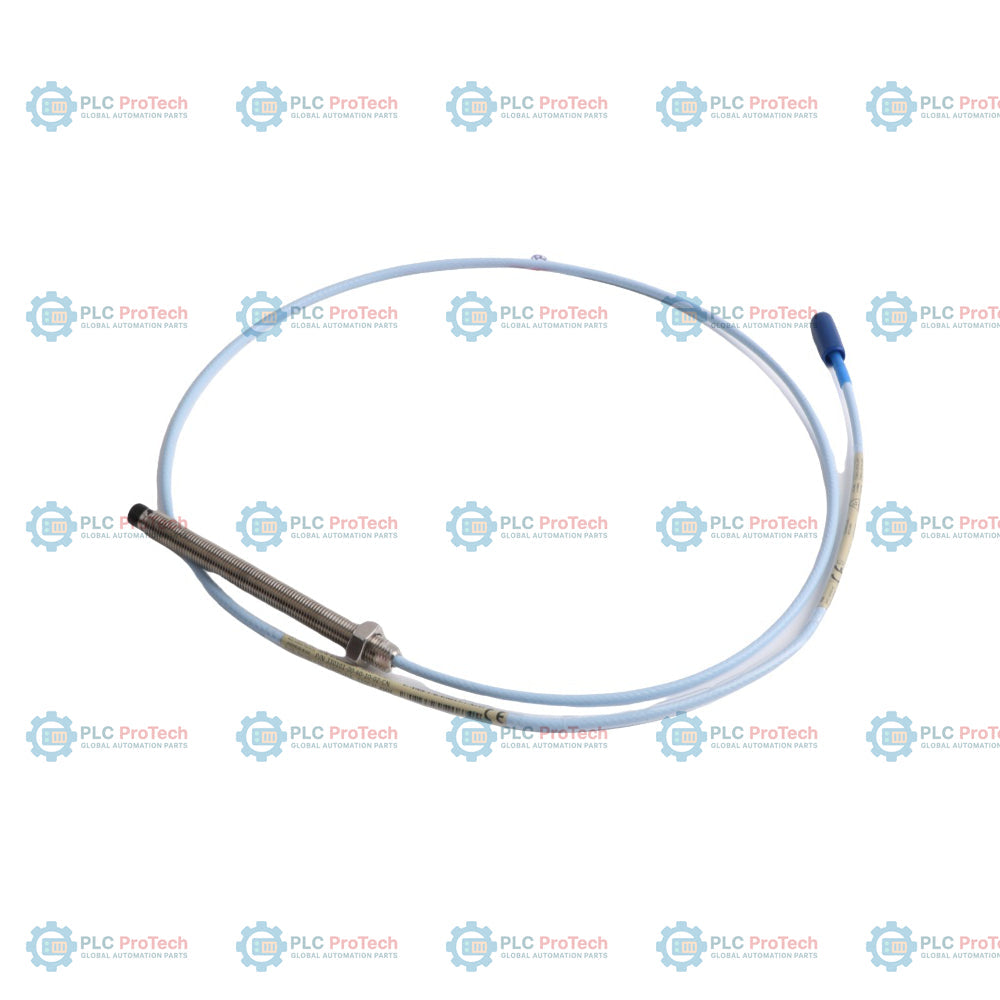

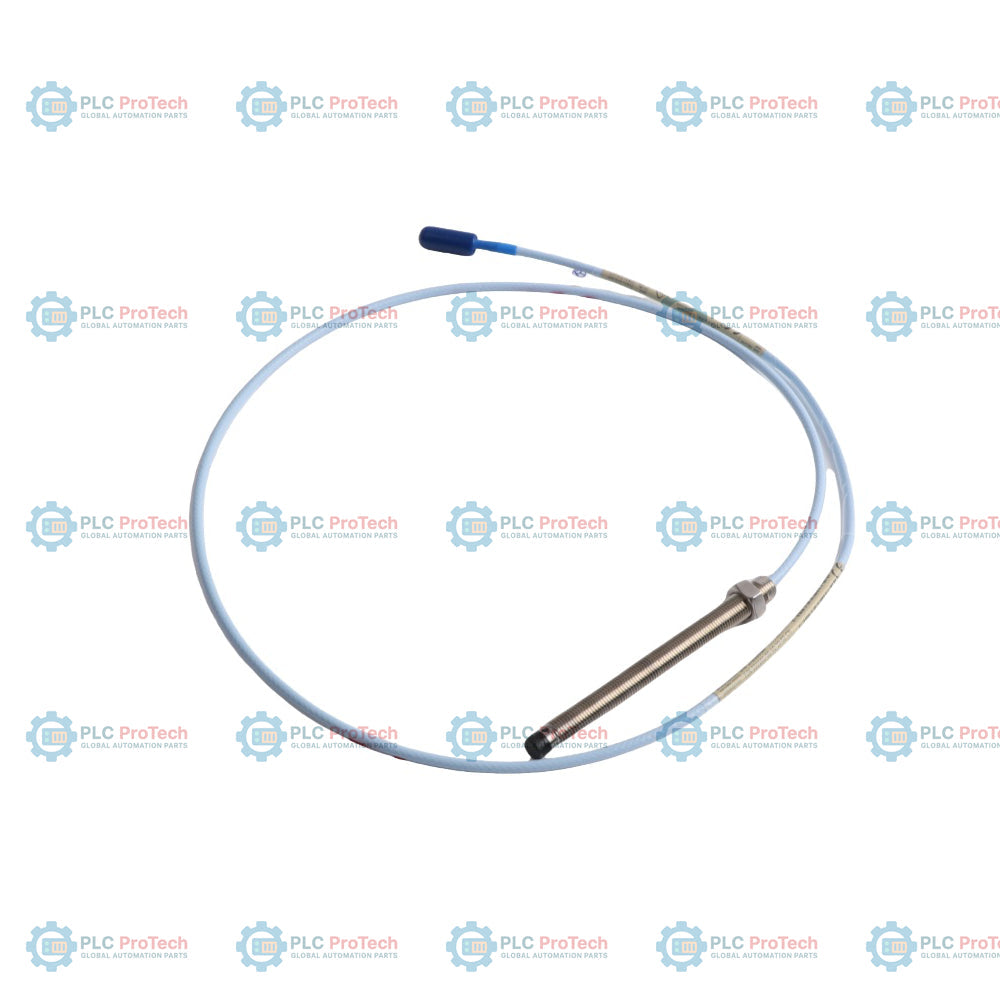

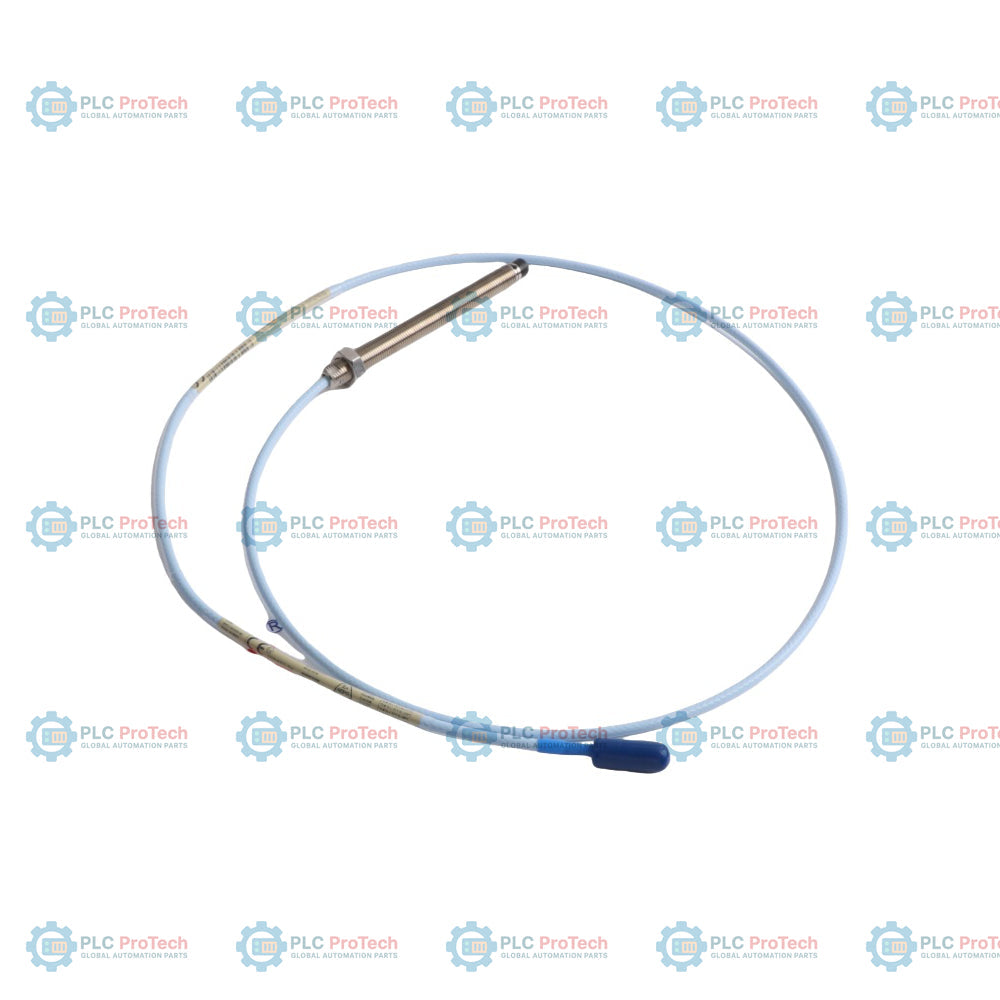

La 330101-00-48-20-12-05 di Bently Nevada è una sonda di prossimità da 8 mm ad alta precisione appartenente alla serie 3300 XL, standard del settore. Progettata per misurazioni critiche senza contatto delle vibrazioni e della posizione dell’albero nei macchinari rotanti, questa configurazione specifica presenta un corpo completamente filettato 3/8-24 UNF con lunghezza non filettata nulla (0,0 pollici) e una lunghezza complessiva del corpo di 4,8 pollici. In particolare, questa variante è dotata di un cavo FluidLoc brevettato da 2,0 metri (6,6 piedi) e di un connettore coassiale miniaturizzato ClickLoc senza protezione del connettore. La tecnologia FluidLoc fornisce una barriera interna che impedisce agli oli lubrificanti, ai fluidi di processo o ai gas di fuoriuscire o penetrare per capillarità attraverso l’anima del cavo, fuoriuscendo dall’alloggiamento della macchina, rendendola particolarmente adatta agli ambienti con cuscinetti immersi nei fluidi. Inoltre, questa configurazione della sonda è certificata con le approvazioni degli enti per aree pericolose -05, conformi agli standard ATEX, IECEx e CSA per installazioni a sicurezza intrinseca.

Funzionando secondo il principio delle correnti parassite, questa sonda si abbina a un sensore Proximitor serie 330180 3300 XL e a un cavo di prolunga appropriato per formare una catena di trasduttori completa da 5 metri o 9 metri. Questo sistema fornisce una tensione di uscita lineare direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio osservato, generalmente un albero in acciaio AISI 4140. Nota per l’eccezionale accuratezza, l’elevata stabilità termica e la robustezza meccanica, la serie 3300 XL è lo standard globale per la protezione delle turbomacchine, comprese turbine a vapore, turbine a gas, compressori, riduttori e pompe.

Caratteristiche

• Tecnologia per cavi FluidLoc: Design brevettato del cavo coassiale che impedisce la fuoriuscita di oli, umidità e gas dal carter della macchina attraverso l’interno del cavo.
• Corpo completamente filettato: Progettato con una lunghezza non filettata di 0,0 pollici e una lunghezza del corpo di 4,8 pollici per il montaggio diretto e in profondità in alloggiamenti per cuscinetti maschiati.
• Connettore ClickLoc placcato in oro: Il connettore coassiale miniaturizzato richiede solo un serraggio manuale e resiste all’allentamento grazie a un meccanismo di blocco sicuro.
• Opzione senza armatura: struttura del cavo flessibile e leggera, priva di armatura esterna in acciaio, adatta all’instradamento in conduit o a percorsi di installazione puliti.
• Omologazioni a sicurezza intrinseca: certificata con l’opzione di omologazione -05, conforme ai requisiti ATEX, IECEx e CSA per ambienti pericolosi.
• Misurazione mediante correnti parassite: fornisce una misurazione precisa e senza contatto delle vibrazioni dell’albero e della posizione dinamica.

Applicazioni

Questa sonda di prossimità è ideale per installazioni su macchinari rotanti impegnativi, in cui il contenimento del fluido di processo è fondamentale. Le applicazioni industriali tipiche includono:

• Turbine a vapore e a gas: monitoraggio delle vibrazioni dell’albero e misurazione della posizione della spinta assiale.
• Compressori e pompe industriali: monitoraggio dello spostamento del rotore e del gioco dei cuscinetti.
• Riduttori e ventilatori: protezione continua della macchina in condizioni di forti vibrazioni.
• Gruppi cuscinetto sommersi: applicazioni in cui il cavo della sonda è esposto a sistemi di lubrificazione a olio ad alta pressione.

Informazioni per l’ordine

La sonda 330101-00-48-20-12-05 è una combinazione precisa di opzioni meccaniche, elettriche e di certificazione configurate tramite i segmenti del codice d’ordine:

Specifiche tecniche

Linee guida per l'installazione

Per garantire la massima precisione di misurazione e l'affidabilità del sistema, seguire queste pratiche ingegneristiche durante l'installazione:

• Calibrazione del gioco della sonda: regolare il gioco meccanico tra la punta della sonda e l'albero target sul gioco fisico specificato (in genere 1.27 mm o 50 mil), corrispondente al punto di calibrazione centrale del sistema, prima di bloccare la sonda in posizione.
• Impegno della filettatura: rispettare il limite massimo di impegno della filettatura di 0.563 pollici per filettature 3/8-24 UNF, per evitare grippaggi o danni alla carcassa.
• Instradamento dei cavi: evitare curve strette; mantenere il raggio di curvatura minimo consigliato per i cavi coassiali. Assicurarsi che il cavo sia adeguatamente sostenuto lungo il percorso per evitare oscillazioni o usura meccanica.
• Schermatura e messa a terra: garantire la continuità corretta della schermatura coassiale e la messa a terra del sistema in conformità al disegno di installazione Bently Nevada 141092, per evitare che le interferenze elettromagnetiche distorcano il segnale di vibrazione.
• Contenimento dei fluidi: utilizzare la capacità di tenuta dell'O-ring Viton sulla punta della sonda e affidarsi alla barriera interna del nucleo FluidLoc per impedire perdite di fluido oltre il confine della macchina.

Conformità e certificazioni

Questo componente del trasduttore è progettato e certificato per l'uso in aree pericolose quando collegato a sensori Proximitor e barriere di sicurezza appropriati:

• ATEX / IECEx: a sicurezza intrinseca per ambienti con gas e polveri (Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc).
• CSA/NRTL: conformità per luoghi pericolosi Classe I, Zona 0, Div 1, Gruppi A, B, C, D, se installato secondo il disegno Bently Nevada 141092.
• Parametri dell'entità: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH.
