Descrizione

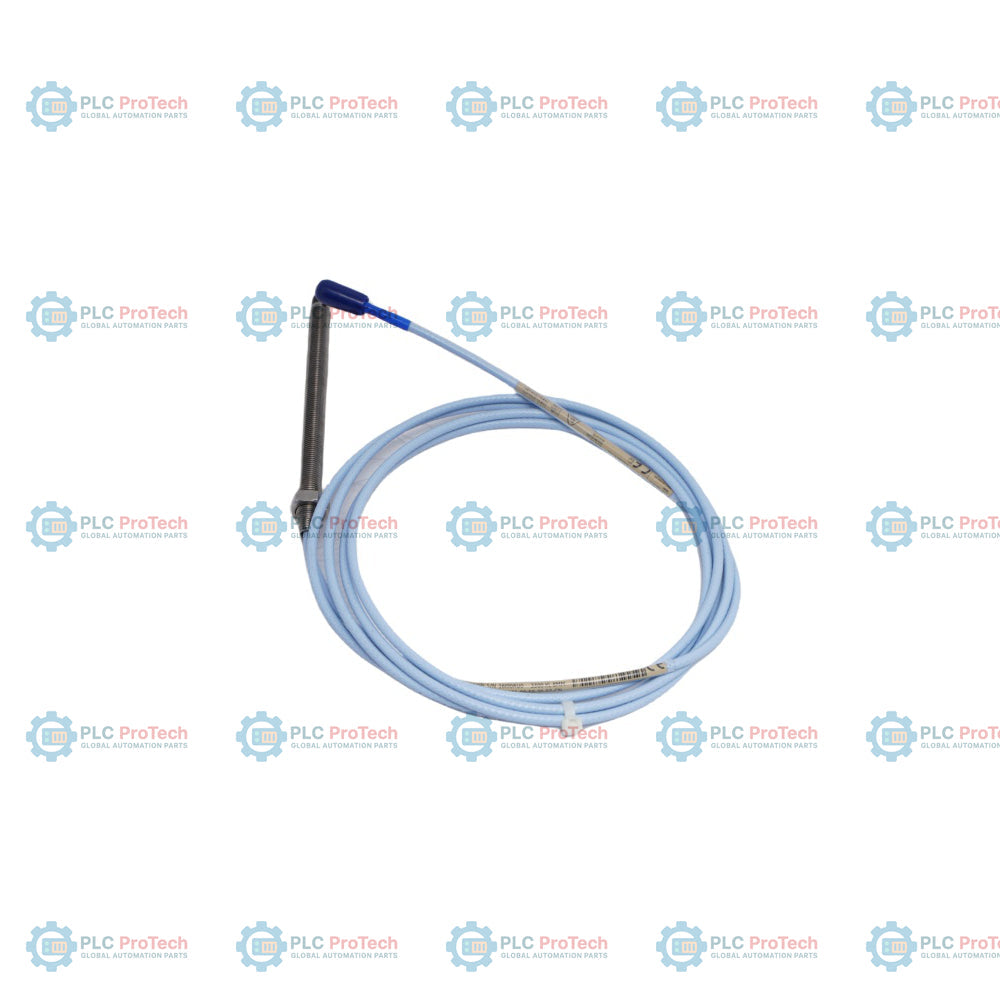

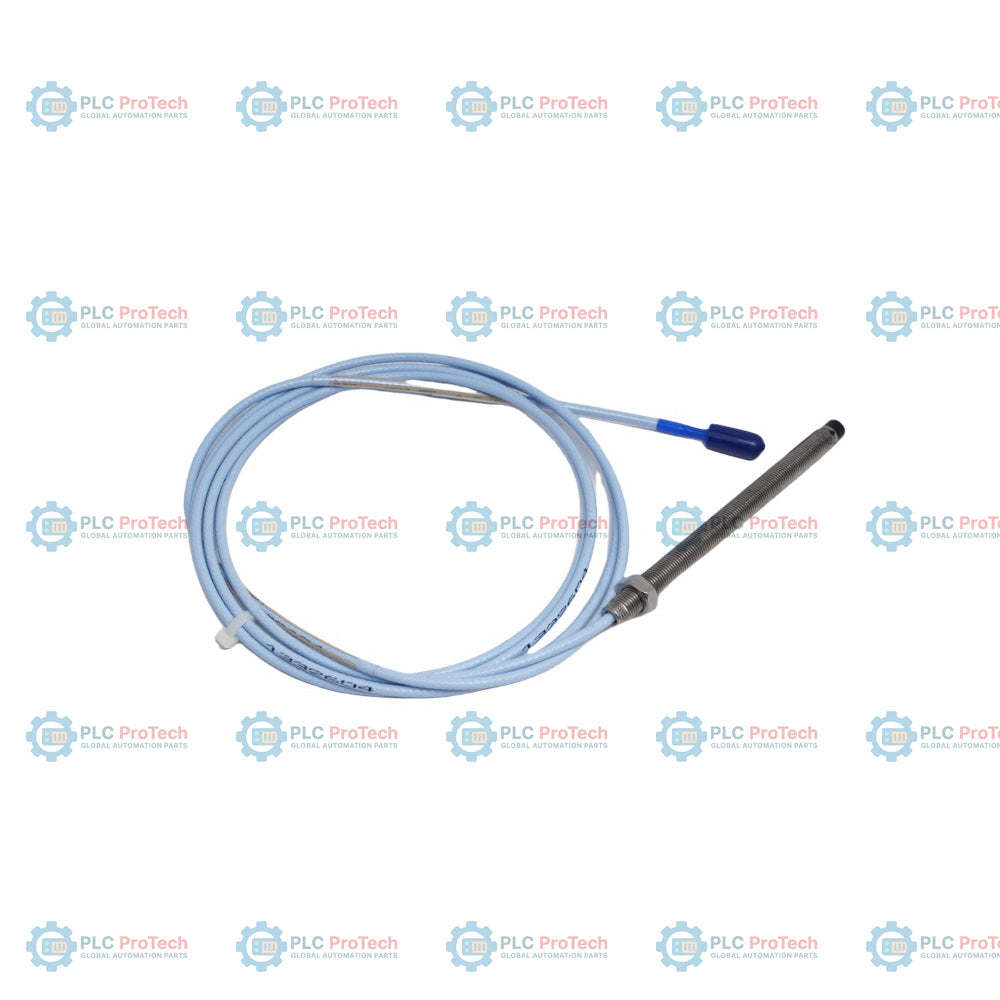

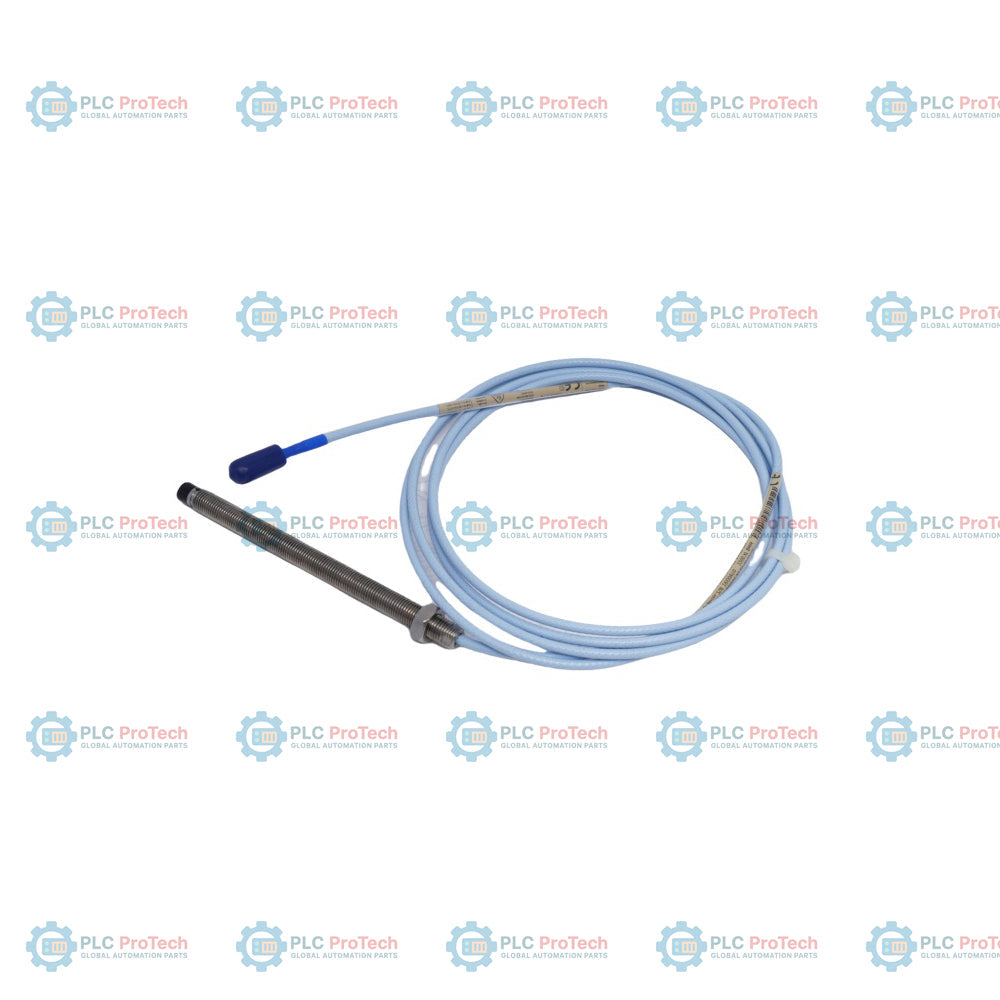

La Bently Nevada 330101-00-50-20-02-CN è una sonda di prossimità da 8 mm progettata per misurare senza contatto le vibrazioni e la posizione dell'albero nei macchinari rotanti critici. In quanto componente chiave del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa configurazione specifica presenta una lunghezza complessiva del corpo completamente filettato di 5,0 pollici (lunghezza non filettata di 0,0 pollici) e una filettatura 3/8-24 UNF, offrendo opzioni di montaggio diretto sulla carcassa senza armatura meccanica. Progettata con una lunghezza totale del cavo di 2,0 metri (6,6 piedi) e terminata con un connettore coassiale ClickLoc miniaturizzato, questa sonda si collega senza problemi ai cavi di prolunga standard e ai sensori Proximitor 3300 XL. Questa variante è specificamente identificata dal suffisso -CN, che ne certifica la conformità al pacchetto di approvazione cinese per aree pericolose (marcature NEPSI e CCC) per l'impiego in ambienti industriali regolamentati in tutta la Cina.

Utilizzando i principi di funzionamento delle correnti parassite, questa sonda di prossimità fornisce misurazioni dello spostamento altamente precise e affidabili degli alberi delle turbine, dei rotori dei compressori e dei cuscinetti delle pompe. La robusta punta in solfuro di polifenilene (PPS) è sagomata sul corpo della sonda in acciaio inossidabile e integra una guarnizione O-ring in Viton, garantendo un'eccellente resistenza chimica e un'integrità ottimale della tenuta a pressione contro lubrificanti e gas della macchina.

Caratteristiche

• Corpo standard completamente filettato: presenta una lunghezza complessiva del corpo di 5,0 pollici, con una lunghezza non filettata di 0,0 pollici, per un innesto della filettatura solido e regolabile.
• Cavo standard da 2,0 metri: dotata di un cavo standard triaxiale integrato da 2,0 metri (6,6 piedi), isolato in FEP e con impedenza di 75 ohm.
• Connettore coassiale ClickLoc: dotata di un connettore coassiale ClickLoc miniaturizzato placcato in oro, per connessioni rapide, affidabili e resistenti alle vibrazioni.
• Design senza armatura: guaina FEP flessibile standard non corazzata, per facilitare il passaggio dei cavi negli alloggiamenti dei cuscinetti con spazio limitato.
• Pacchetto di approvazione -CN: certificata specificamente con il pacchetto di approvazione cinese per aree pericolose, incluse le certificazioni NEPSI e CCC.
• Protezione ambientale robusta: elevata resistenza all'erosione chimica causata da soluzioni a pH alto o basso e tenuta progettata per gestire le pressioni differenziali della macchina.

Applicazioni

La sonda di prossimità 330101 è ampiamente utilizzata nei sistemi di monitoraggio di macchinari rotanti industriali pesanti, tra cui:

• Misurazione delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e turbine a gas.
• Monitoraggio dello spostamento del rotore di compressori centrifughi e pompe ad alta pressione.
• Allineamento dell'albero dei generatori idroelettrici e monitoraggio dell'espansione termica.
• Sistemi di protezione delle macchine critiche (TSI) nella generazione di energia, nel settore del petrolio e del gas e nella raffinazione petrolchimica.

Informazioni per l'ordine

Pacchetto di approvazione per aree pericolose in Cina (NEPSI, CCC)

Connessioni e interfacce

Il cavo standard integrato termina con un connettore coassiale miniaturizzato ClickLoc. Questo connettore è placcato in oro per ridurre al minimo il rumore elettrico ed è progettato per garantire connessioni a scatto sicure, serrate a mano, al connettore ClickLoc femmina corrispondente del cavo di prolunga standard.

Linee guida per l'installazione

• Assicurarsi che la distanza della sonda sia calibrata e regolata alla tensione CC corretta (in genere -10 Vcc, corrispondente a una distanza nominale di 1,27 mm o 50 mil) utilizzando un calibratore di prossimità prima di bloccarla in posizione.
• Per evitare inceppamenti durante l'installazione, assicurarsi che la lunghezza massima di ingaggio della filettatura non superi il limite meccanico di 0,563 pollici (14,3 mm).
• Utilizzare una filiera di classe corrispondente alle filettature esterne durante la maschiatura dei fori di montaggio e fissare la sonda con un controdado dotato di fori per il filo di sicurezza, se richiesto dalle vibrazioni della macchina.
• Far passare il cavo coassiale con isolamento in FEP attraverso una canalina dedicata per proteggerlo dall'usura fisica, tenendo presente il raggio minimo di curvatura consentito del cavo, pari a 25,4 mm (1,0 pollice).
• Osservare sempre corrette pratiche di schermatura e messa a terra: collegare la schermatura del cavo di prolunga alla morsettiera del sensore Proximitor e isolare l'alloggiamento del sensore dalla messa a terra della macchina per evitare loop di massa.

Conformità e certificazioni

• NEPSI: Certificato per applicazioni in aree pericolose in Cina.
• CCC: Certificato obbligatorio cinese per la sicurezza industriale e la conformità elettrica.
• Approvazioni per aree pericolose (con pacchetto -CN): Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc.
• Sicurezza elettrica: Conforme ai parametri standard dell'entità Bently Nevada se abbinato a sensori Proximitor approvati (Ui = -28V, Ii = 140 mA, Pi = 0.91 W).
