Descrizione

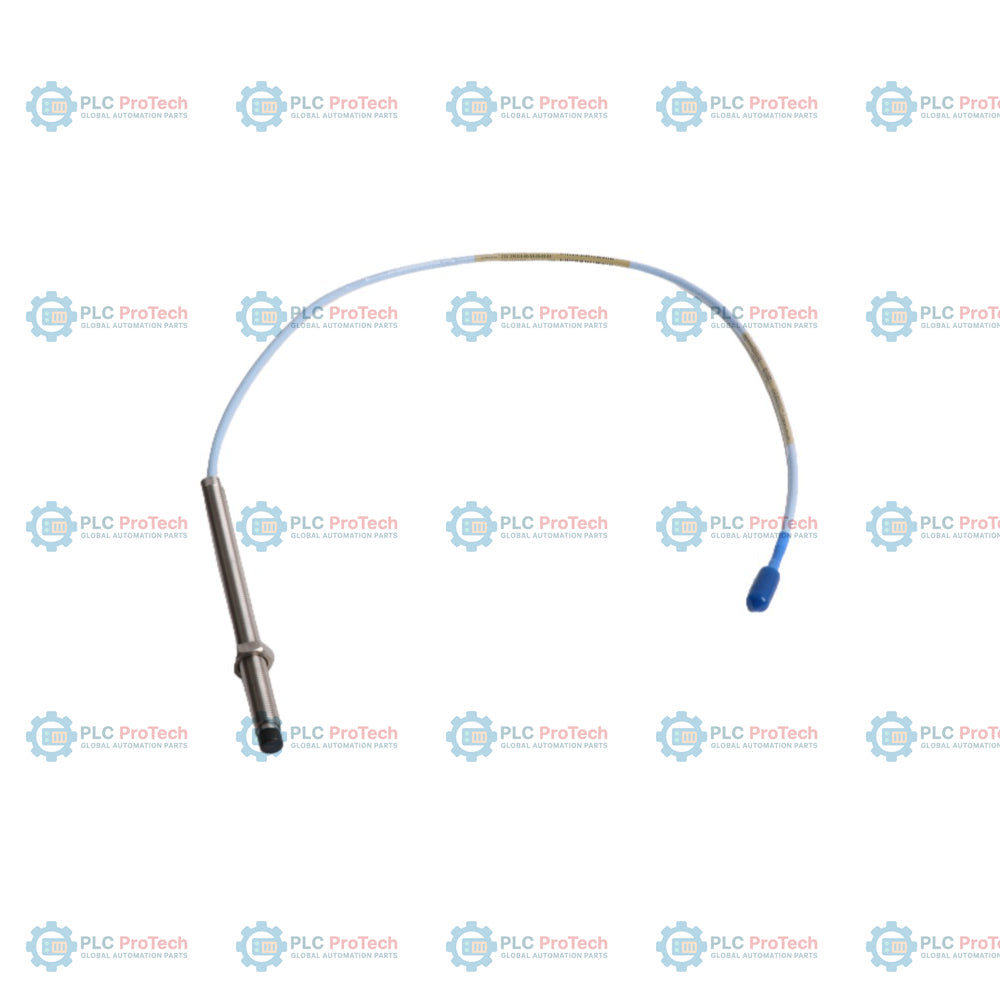

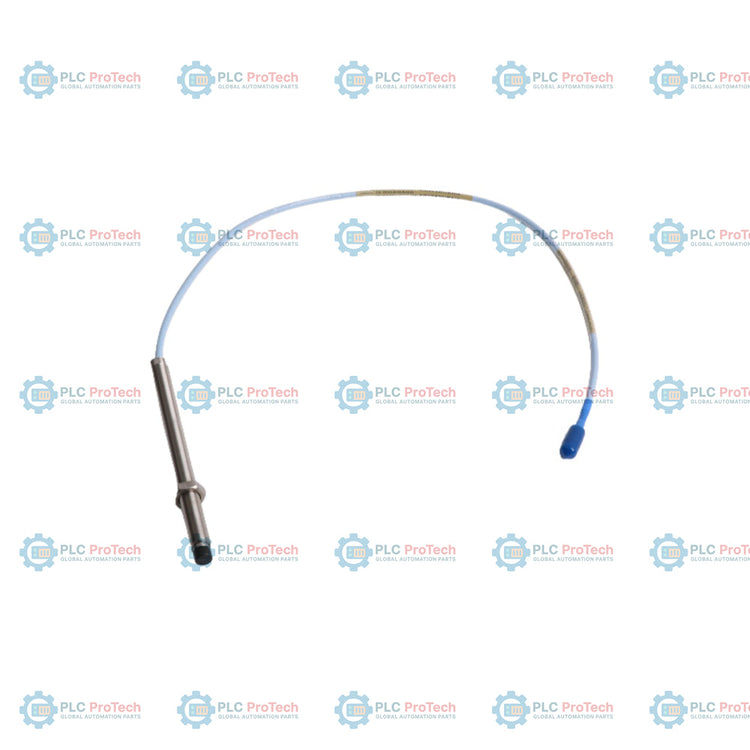

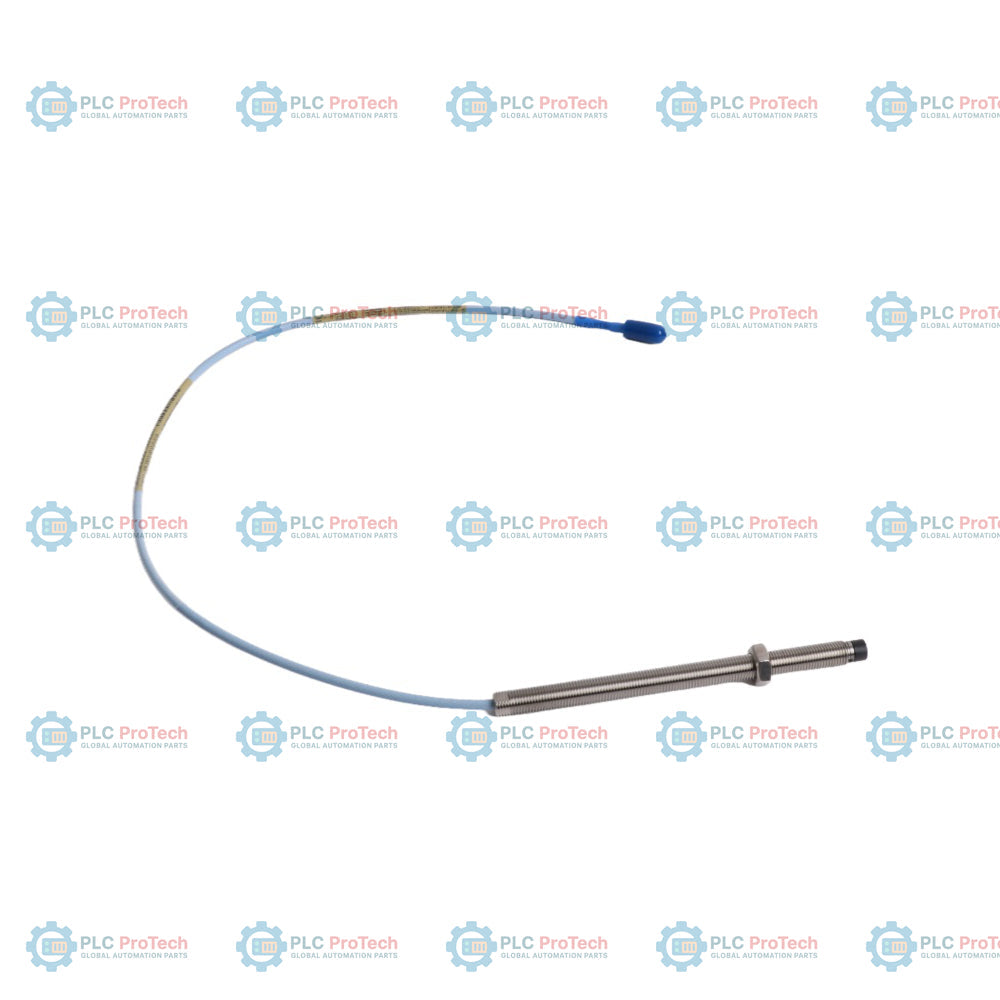

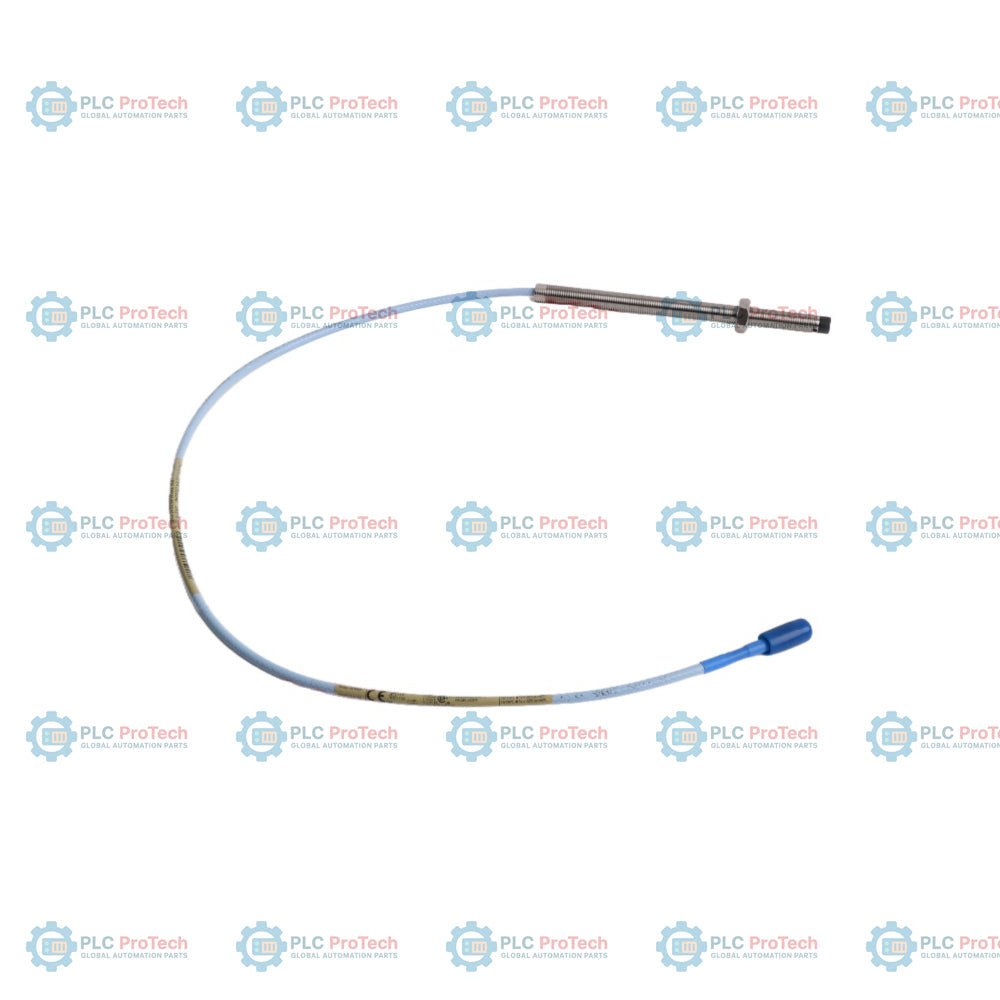

In quanto componente essenziale dei sistemi di protezione dei macchinari industriali, Bently Nevada 330101-00-53-05-02-05 è una sonda di prossimità filettata da 8 mm non corazzata, progettata per monitorare il movimento e lo spostamento dell'albero. Questa variante specifica è realizzata con un corpo completamente filettato da 5,3 pollici e una lunghezza non filettata di 0,0 pollici, consentendo il montaggio a filo con filettatura profonda all'interno degli alloggiamenti dei cuscinetti, dove è necessario il massimo innesto del corpo. È dotata di un compatto cavo triassiale da 0,5 metri (1,6 piedi), che termina con un connettore coassiale miniaturizzato ClickLoc standard placcato in oro. Questa configurazione con cavo corto è ideale per le installazioni in cui la sonda si collega immediatamente a un cavo di prolunga o a una scatola di giunzione vicina, eliminando l'eccesso di cavo all'interno dei carter dei macchinari. Grazie alle solide certificazioni CSA, ATEX e IECEx, questa sonda è certificata per prestazioni affidabili in ambienti pericolosi.

La sonda funziona secondo il principio delle correnti parassite, generando un campo elettromagnetico ad alta frequenza attorno alla punta in solfuro di polifenilene (PPS). Quando un bersaglio conduttivo, come un albero della macchina, si muove rispetto alla punta, la sonda rileva la variazione di impedenza. Questa variazione viene ritrasmessa a un sensore di prossimità 3300 XL, che converte il segnale in un'uscita di tensione precisa proporzionale alla distanza. Completamente intercambiabile con tutti i componenti standard della serie Bently Nevada 3300 XL da 8 mm, questa sonda garantisce una solida protezione dei macchinari e capacità diagnostiche continue senza necessità di calibrazione manuale.

Caratteristiche

• Innesto della filettatura ottimizzato: Dispone di un corpo da 5,3 pollici con una lunghezza non filettata di 0,0 pollici, per garantire un contatto profondo della filettatura di montaggio.
• Punta della sonda in PPS resistente: L'incapsulamento robusto della punta in solfuro di polifenilene (PPS) offre resistenza fisica e agli aggressivi fluidi industriali.
• Cavo di segnale triassiale: Il cavo triassiale di alta qualità, isolato in propilene fluorurato etilenico (FEP) da 75 ohm, offre un'integrità superiore della schermatura contro i disturbi elettrici.
• Connettore coassiale miniaturizzato ClickLoc: Offre una connessione sicura e resistente alle vibrazioni, con una chiara conferma fisica dell'avvenuto accoppiamento.
• Completa intercambiabilità dei componenti: pienamente compatibile con gli altri componenti del sistema 3300 XL da 8 mm, eliminando le operazioni di abbinamento e calibrazione al banco.
• Certificazione estesa per aree pericolose: pronta per ambienti che richiedono certificazioni antideflagranti CSA, ATEX e IECEx.

Applicazioni

La sonda di prossimità Bently Nevada 330101-00-53-05-02-05 viene utilizzata per la protezione di asset di macchinari critici, fornendo misurazioni senza contatto delle vibrazioni radiali, della posizione assiale e del riferimento Keyphasor. Viene applicata principalmente in settori pesanti quali petrolio e gas, produzione di energia, petrolchimica e trattamento delle acque. Le installazioni tipiche includono:

• Monitoraggio delle vibrazioni dell’albero di turbine a vapore e a gas
• Misurazioni dello spostamento del rotore e della spinta assiale di compressori e pompe
• Monitoraggio della posizione dell’albero nei cuscinetti a film fluido
• Rilevamento di sovravelocità e velocità per macchinari rotanti ad alta velocità

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

La corretta installazione della sonda di prossimità è fondamentale per garantire prestazioni di misurazione accurate e prevenire danni fisici:

• Calibrazione della distanza della sonda: montare la sonda con la distanza fisica appropriata rispetto alla superficie target (generalmente con una distanza di circa 1.27 mm o 50 mil), corrispondente alla calibrazione dell'intervallo lineare.
• Filettatura e coppia: evitare un serraggio eccessivo. La coppia consigliata per i primi tre filetti delle sonde con montaggio anteriore standard è di 7.5 N-m (66 in-lbf), con una coppia nominale massima di 22.6 N-m (200 in-lbf).
• Instradamento dei cavi: assicurarsi di mantenere durante l'instradamento un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) per prevenire danni all'anima e interferenze del segnale.
• Accoppiamento dei connettori: serrare manualmente i connettori dorati ClickLoc finché non scattano fisicamente. Non utilizzare pinze o utensili sui giunti dorati di tipo a scatto, salvo per l'accoppiamento con un connettore in acciaio non XL, nel qual caso si consiglia di serrare a mano più un ulteriore 1/8 di giro.
• Messa a terra e schermatura: collegare la schermatura esterna del cavo di prolunga all'alloggiamento del sensore Proximitor, garantendo un'adeguata messa a terra del sistema per eliminare le interferenze elettromagnetiche.

Conformità e certificazioni

• Approvazioni per aree pericolose (opzione 05): certificazioni CSA, ATEX e IECEx per aree pericolose di Zona 0, 1 e 2.
• Sicurezza intrinseca (ia): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Div. 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Non-incendivo / sicurezza aumentata (nA, ec): Classe I, Zona 2: AEx/Ex ec IIC T5...T1 Gc; Classe I, Div. 2, Gruppi A, B, C, D.
• Compatibilità elettromagnetica (EMC): standard della Direttiva della Comunità Europea 2014/30/UE (EN 61000-6-2 ed EN 61000-6-4).
• Conformità RoHS: Direttiva della Comunità Europea 2011/65/UE e China RoHS.
• Sicurezza funzionale: certificato SIL 2 secondo lo standard HFT=0, certificato SIL 3 con HFT=1.
