Descrizione

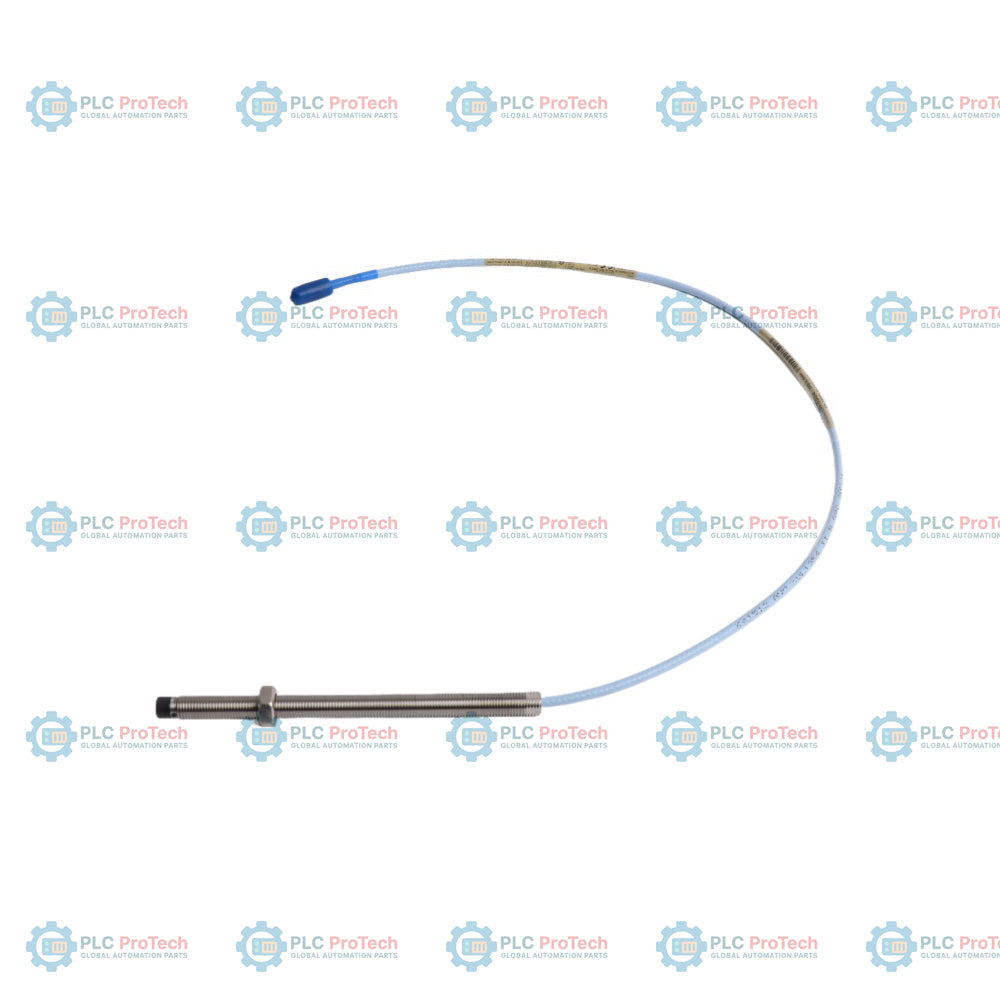

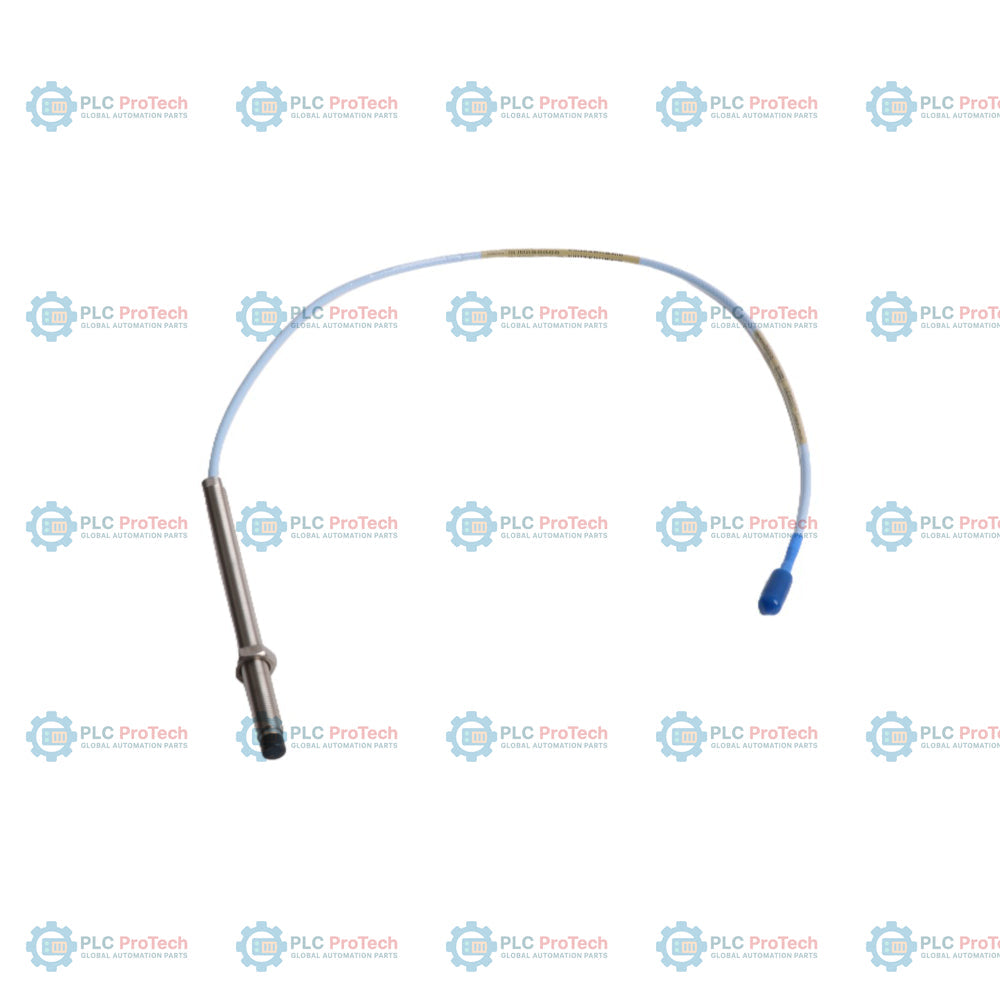

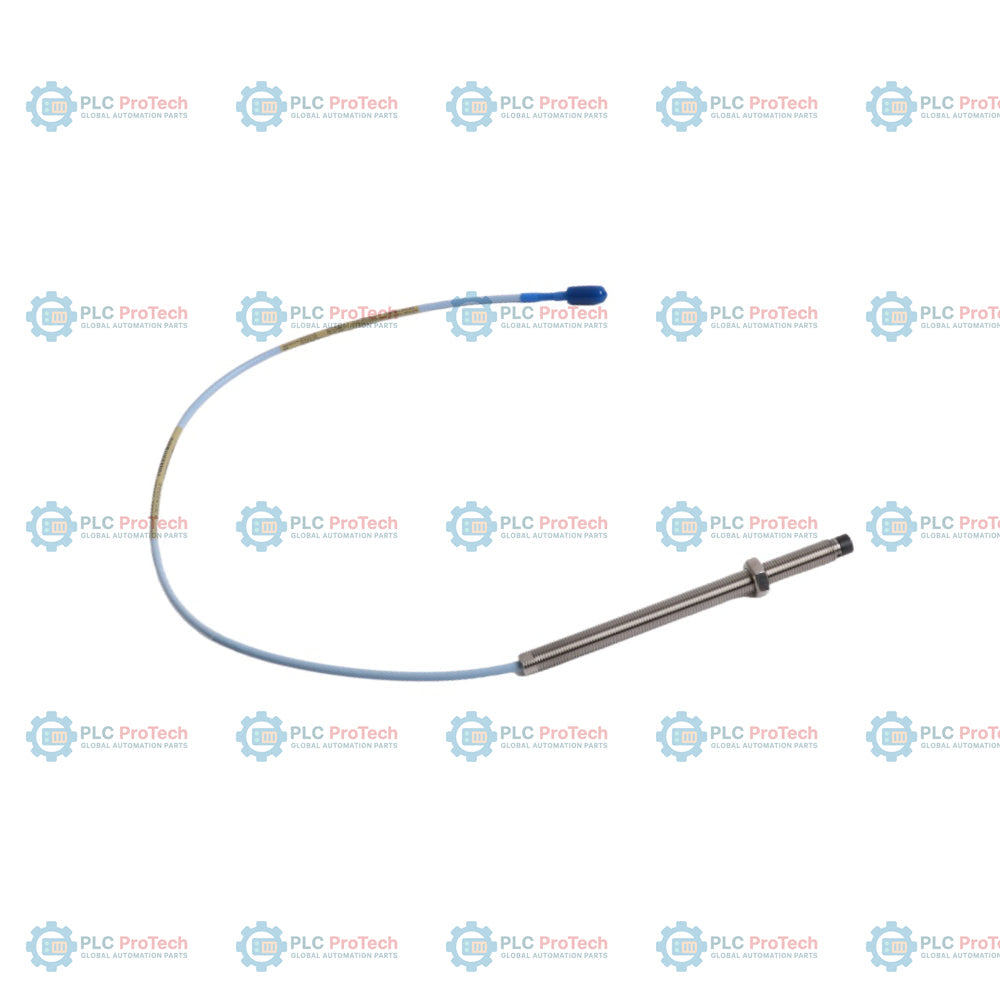

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 59 (lunghezza complessiva del corpo di 5,9 pollici) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm - 330101-00-59-10-01-05. Funziona come sensore di spostamento a correnti parassite senza contatto nei sistemi di trasduttori 3300 XL, consentendo il monitoraggio delle vibrazioni dell'albero e della posizione assiale. Abbinando una sonda Proximitor serie 330180 3300 XL e un cavo di prolunga, la sonda converte la distanza fisica tra la punta e un materiale target in un segnale di tensione proporzionale.

La 330101-00-59-10-01-05 La sonda di prossimità è priva di armatura e presenta un cavo di collegamento con lunghezza totale di 1,0 m. Utilizza un cavo coassiale standard con un connettore ClickLoc miniaturizzato e include un proteggi-connettore integrato (opzione 01). È certificata secondo le approvazioni CSA, ATEX e IECEx (opzione 05) ed è configurata per ambienti critici per la sicurezza e installazioni in aree pericolose.

Caratteristiche

• Diametro della punta di 8 mm progettato per la misurazione senza contatto dello spostamento a correnti parassite
• Corpo in acciaio filettato 3/8-24 UNF senza manicotto protettivo corazzato
• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, rendendo filettato l'intero corpo da 5,9 pollici
• L'opzione 59 fornisce una lunghezza complessiva del corpo di 5,9 pollici per installazioni che richiedono una portata elevata
• L'opzione 10 fornisce una lunghezza totale della sonda di 1,0 metro
• L'opzione 01 è dotata di un connettore coassiale miniaturizzato ClickLoc, fornito con un proteggi-connettore e un isolamento del cavo standard
• L'opzione 05 certifica la sonda secondo le certificazioni internazionali CSA, ATEX e IECEx per aree pericolose

Applicazioni

• Misurazione delle vibrazioni dell'albero delle turbine a vapore e a gas
• Monitoraggio della posizione assiale e dello spostamento dinamico del rotore dei compressori
• Allineamento dell'albero delle pompe industriali e controlli delle vibrazioni radiali
• Sistemi di protezione dei macchinari per gruppi di apparecchiature rotanti di grandi dimensioni

Informazioni per l'ordine

Omologazioni CSA, ATEX, IECEx

Linee guida per l'installazione

• Montare con la distanza appropriata della sonda in base alla calibrazione del sistema, assicurandosi che la punta della sonda disponga di un'adeguata luce laterale e di una distanza punta-punta sufficiente.
• Utilizzare sempre il protettore del connettore fornito per proteggere i collegamenti da umidità e contaminanti all'interno dei carter delle macchine.
• Rispettare durante l'instradamento il raggio minimo di curvatura del cavo consentito, pari a 25.4 mm (1.0 pollici).
• Adottare pratiche appropriate di schermatura e messa a terra per ridurre al minimo le interferenze del rumore elettrico nel percorso del segnale di monitoraggio delle vibrazioni.
• Serrare i connettori coassiali ClickLoc standard esclusivamente a mano, per evitare danni alla filettatura o ai contatti.

Conformità e certificazioni

• CSA Classe I, Div 1 / Classe I, Div 2
• ATEX Zona 0 / Zona 2
• IECEx
