Descrizione

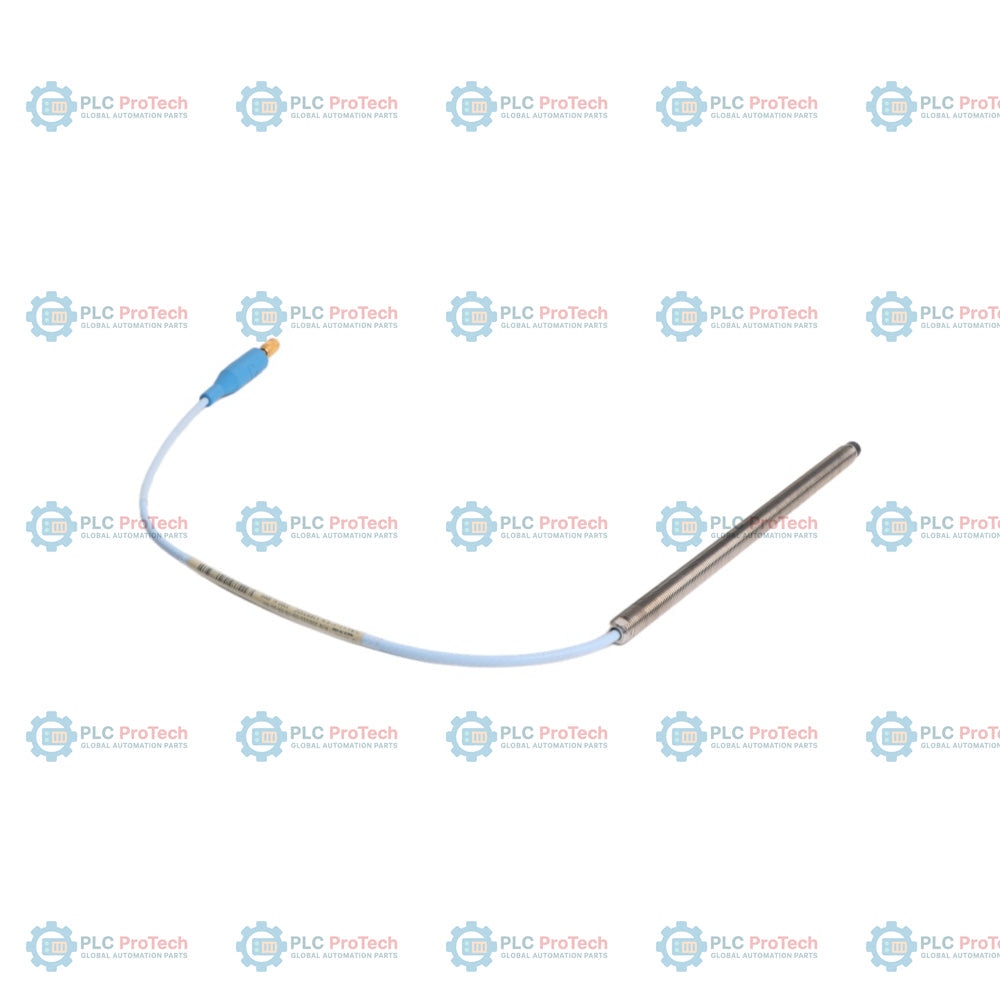

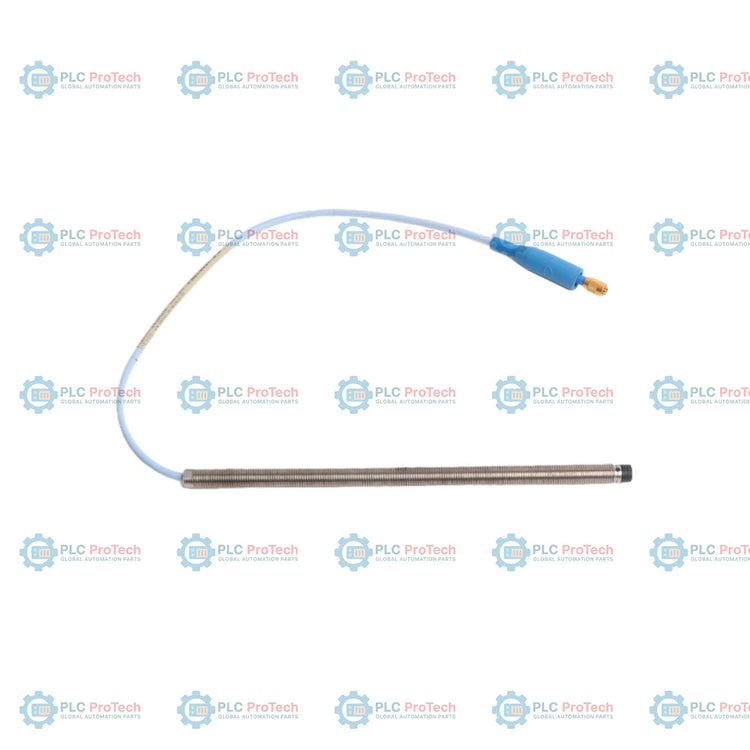

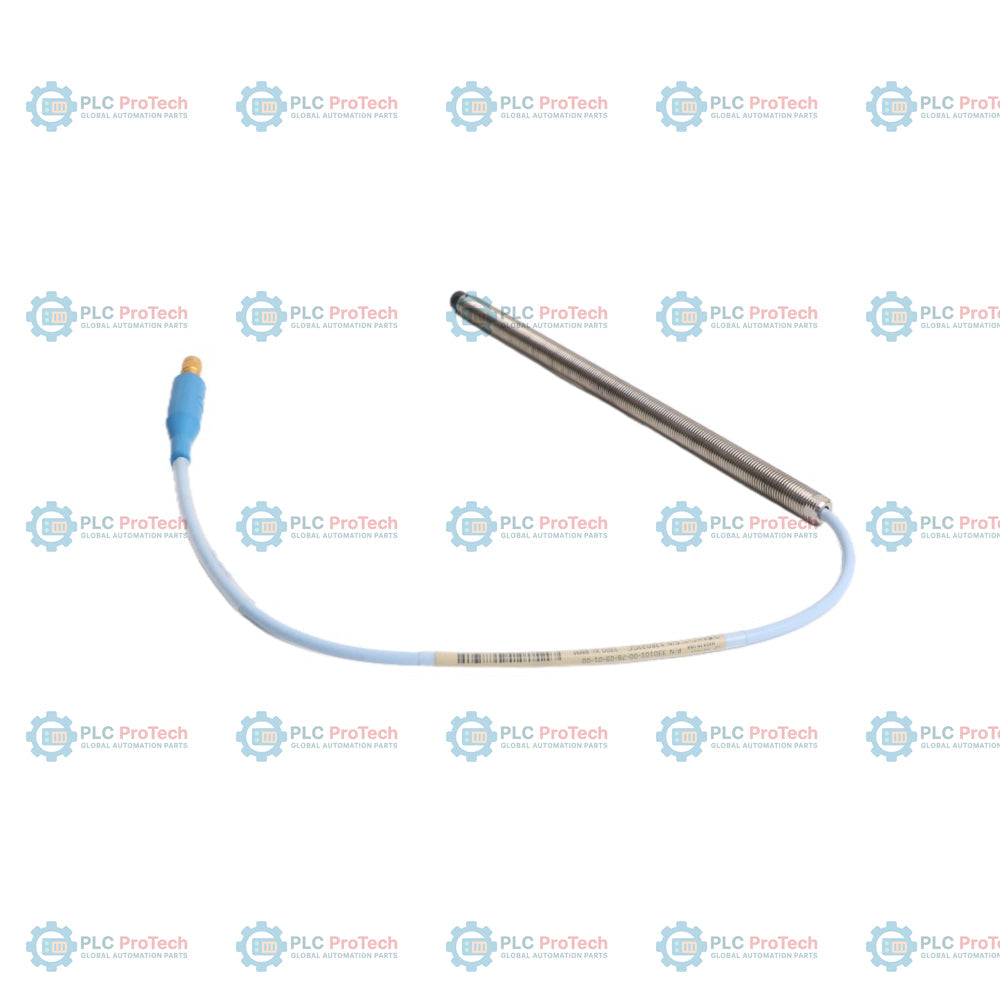

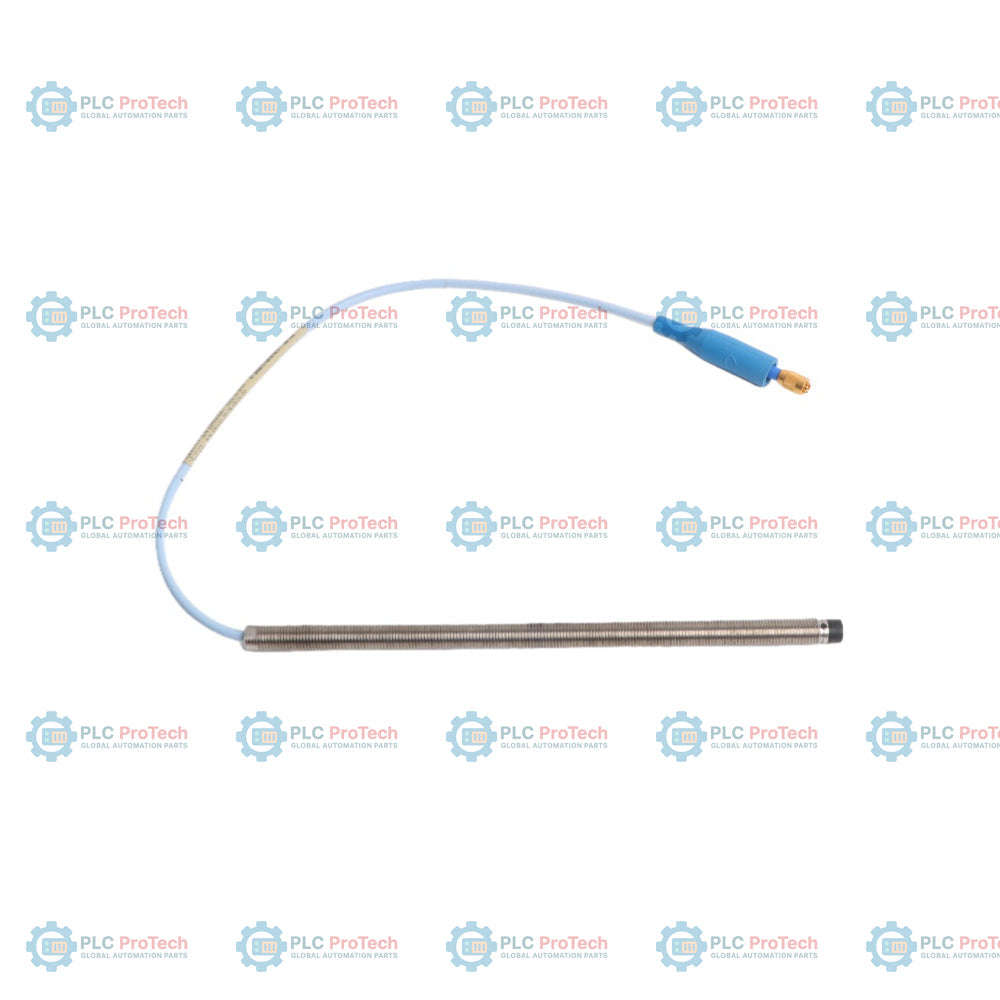

Il corpo della sonda completamente filettato 3/8-24 UNF (opzione 00) con lunghezza complessiva di 7,6 pollici (opzione 76), lunghezza totale standard del cavo di 1,0 m (opzione 10), connettore coassiale Miniature ClickLoc (opzione 02) e approvazione degli enti per aree pericolose (opzione 05) definisce questa configurazione della sonda 3300 XL da 8 mm — 330101-00-76-10-02-05. Questa configurazione specifica è adatta alle installazioni che richiedono un corpo filettato a portata estesa con lunghezza non filettata pari a zero, consentendo il montaggio in profondità all'interno degli alloggiamenti dei cuscinetti o di carter personalizzati, dove la protezione meccanica esterna è garantita dalle strutture esistenti.

Questa sonda di prossimità Bently Nevada 3300 XL da 8 mm funziona come sensore a correnti parassite senza contatto, rilevando le vibrazioni dinamiche dell'albero e le misurazioni della posizione assiale nei macchinari rotanti. A differenza delle configurazioni corazzate, questa variante senza armatura utilizza un cavo coassiale standard destinato al passaggio all'interno di condotti protettivi, collegandosi direttamente a un sensore Proximitor 3300 XL e a cavi di prolunga standard per fornire un feedback calibrato dello spostamento lineare.

Caratteristiche

• Sensore di spostamento a correnti parassite con diametro della punta di 8 mm per misurazioni senza contatto.
• Corpo in acciaio inossidabile completamente filettato 3/8-24 UNF (opzione 00, lunghezza non filettata di 0,0 pollici).
• Lunghezza complessiva del corpo di 7,6 pollici (opzione 76) per installazioni in alloggiamenti a portata profonda.
• Cavo coassiale standard da 1,0 m (opzione 10) con connettore coassiale Miniature ClickLoc (opzione 02).
• Approvazioni di più enti (opzione 05), tra cui CSA, ATEX e IECEx, per ambienti pericolosi.
• Punta in Ryton resistente agli agenti chimici e robusto gruppo meccanico per ambienti con macchinari impegnativi.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione assiale dell'albero delle turbine.
• Monitoraggio dell'usura dei cuscinetti reggispinta e dello spostamento radiale in compressori ad alta velocità.
• Rilevamento della posizione del rotore e dell'eccentricità dell'albero in pompe e riduttori industriali.
• Protezione critica dei macchinari rotanti in impianti petroliferi, del gas, di generazione elettrica e petrolchimici.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Montare con il corretto distanziamento della sonda secondo la calibrazione del sistema (in genere 1,27 mm o 50 mil per la calibrazione a medio intervallo con un bersaglio in acciaio AISI 4140).
• Coppia di serraggio consigliata del connettore: i due connettori dorati 3300 XL di tipo “click” devono essere serrati a mano.
• Instradare i cavi attraverso canaline protettive standard o passerelle portacavi per evitare danni fisici al cavo coassiale non armato.
• Mantenere corrette pratiche di schermatura e messa a terra per le installazioni di monitoraggio delle vibrazioni; assicurarsi che la schermatura del conduttore esterno sia isolata dall’alloggiamento del cuscinetto e collegata a terra all’estremità del monitor.
• Rispettare i limiti minimi di innesto della filettatura di 0,563 pollici per le filettature 3/8-24 UNF, per evitare il grippaggio.
• L’esposizione della sonda a temperature inferiori a -34 °C (-30 °F) può causare il cedimento prematuro della tenuta di pressione in Viton.

Conformità e certificazioni

• Certificazioni CSA, ATEX, IECEx (opzione 05) per aree pericolose.
• Certificato per installazioni a sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e senza scintille/a sicurezza aumentata (Ex nA/Ex ec IIC T5...T1 Gc).
