Descrizione

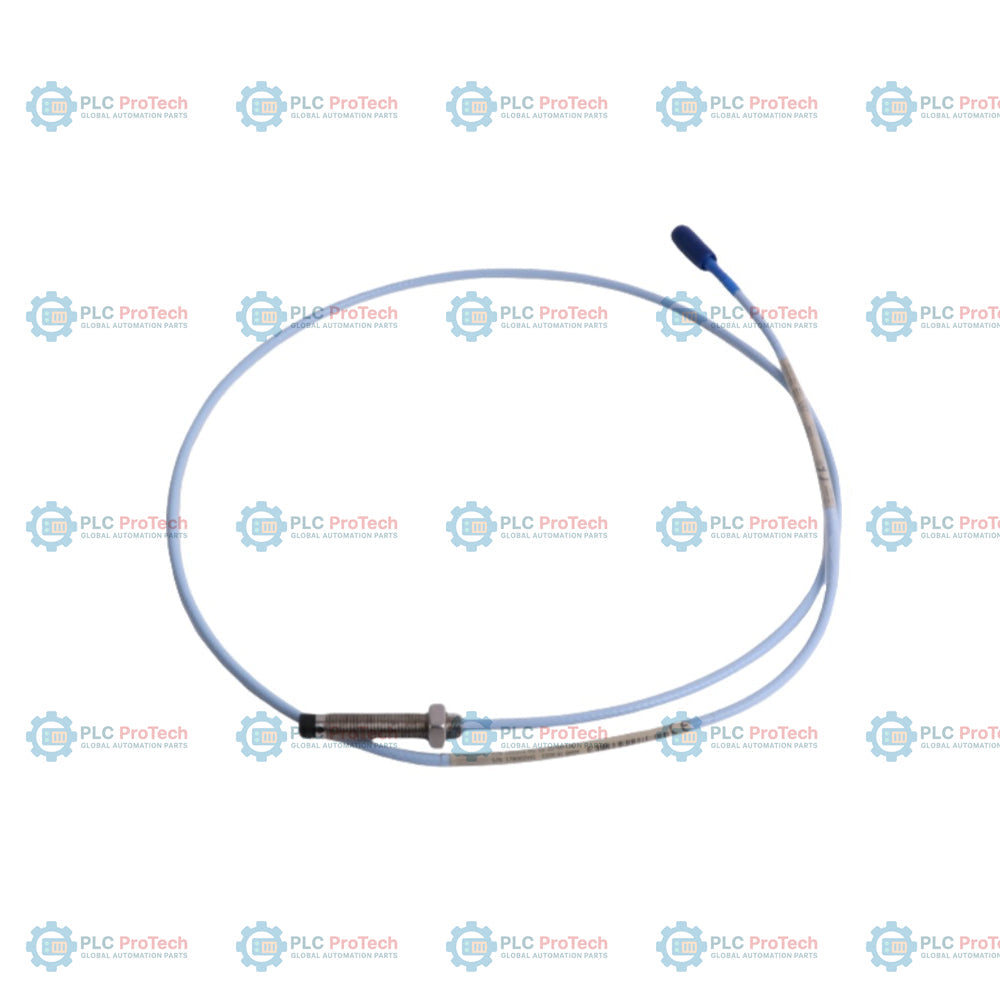

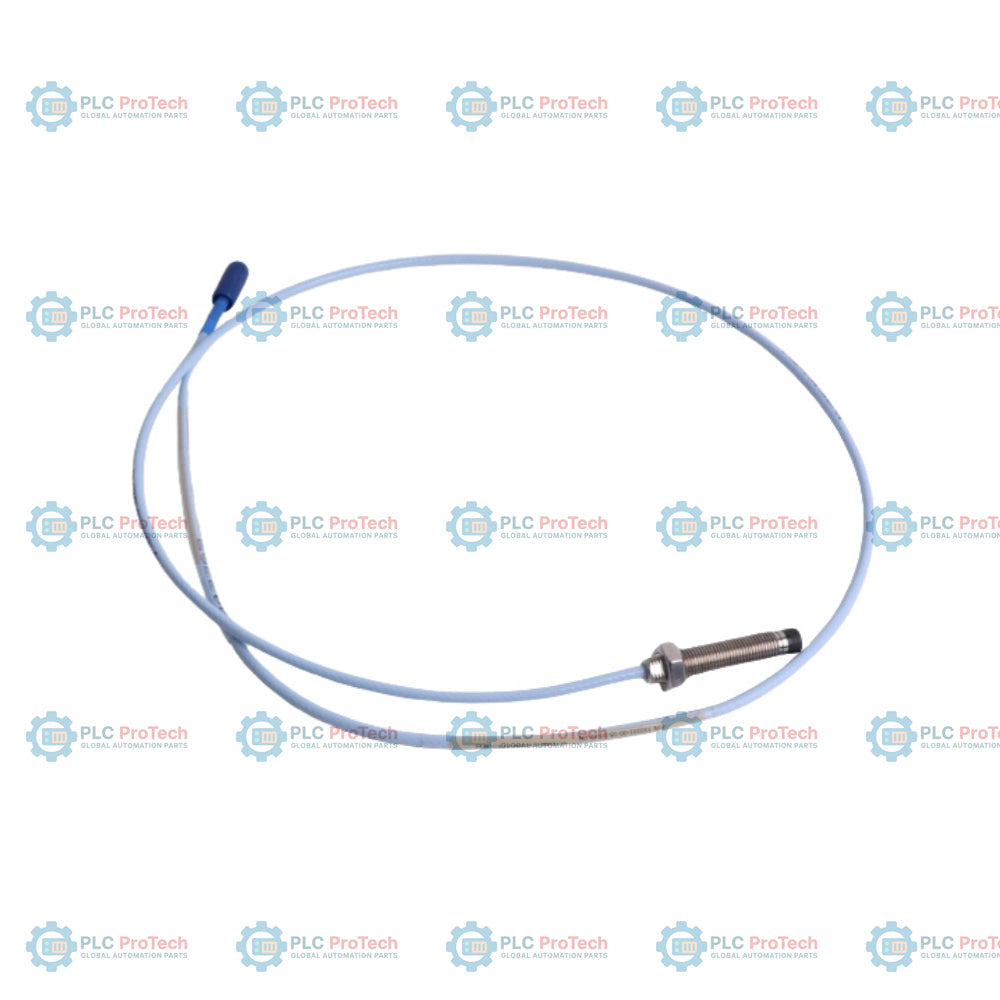

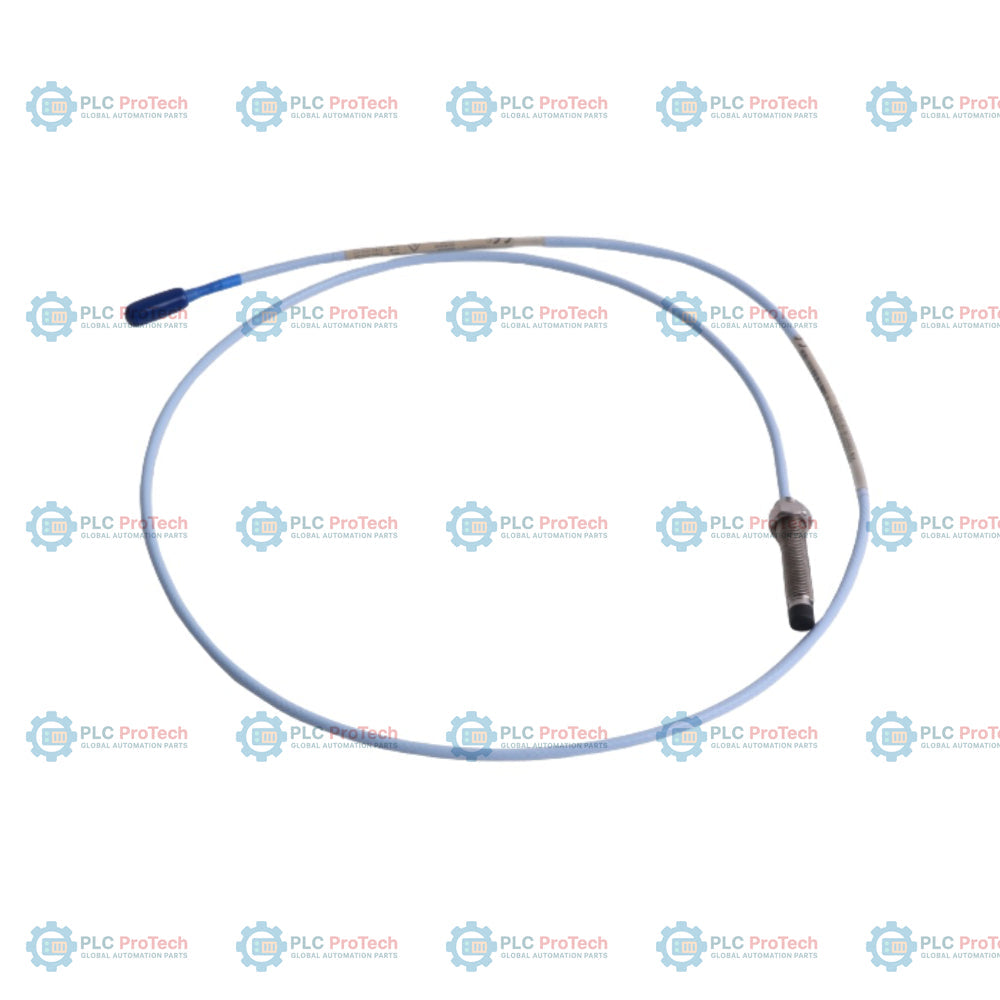

Fornendo una protezione essenziale per i macchinari, la Bently Nevada 330101-00-80-20-02-05 funziona come una sonda di prossimità da 8 mm ad alta precisione, progettata per misurare senza contatto le vibrazioni dell'albero e la posizione assiale. In quanto componente principale del sistema trasduttore di prossimità 3300 XL 8 mm, questa sonda utilizza la tecnologia a correnti parassite per fornire un rilevamento dello spostamento estremamente accurato in ambienti impegnativi. Questa configurazione specifica presenta un corpo completamente filettato con lunghezza di 8,0 pollici e una lunghezza non filettata di 0,0 pollici, risultando ideale per installazioni a montaggio complanare con inserimento profondo all'interno di alloggiamenti dei cuscinetti e carter delle macchine, dove non sono necessarie porzioni non filettate sporgenti. Dotata di un cavo coassiale standard da 2,0 metri terminato con un connettore ClickLoc miniaturizzato, questa sonda non armata si abbina perfettamente ai cavi di prolunga 3300 XL e ai sensori Proximitor.

A differenza delle varianti alternative della stessa linea di prodotti, dotate di armatura protettiva o filettature metriche, questa configurazione non armata con filettatura 3/8-24 UNF offre una flessibilità di instradamento standard attraverso condotti stretti e interni delle macchine. Certificata con le approvazioni complete CSA, ATEX e IECEx per aree pericolose (opzione -05), questa sonda è progettata per il funzionamento continuo in atmosfere esplosive, affermandosi come standard del settore per il monitoraggio di turbine a vapore, turbine a gas, compressori, pompe e altri componenti rotanti ad alta velocità.

Caratteristiche

• Il diametro della punta ad alta risoluzione di 8 mm è ottimizzato per il rilevamento senza contatto dello spostamento e il monitoraggio delle vibrazioni mediante correnti parassite
• Il corpo interamente filettato in acciaio inossidabile da 8,0 pollici (3/8-24 UNF-2A) garantisce un montaggio strutturale robusto senza alcuna porzione non filettata sporgente
• Il cavo coassiale standard da 2,0 metri garantisce una trasmissione del segnale stabile e a basso rumore per diagnosi affidabili
• Il connettore coassiale ClickLoc miniaturizzato garantisce una connessione elettrica sicura e a basse perdite, semplificando al contempo le procedure di installazione
• La punta in PPS (solfuro di polifenilene) di alta qualità protegge la bobina della sonda dal degrado chimico, dall'umidità e dalle alte temperature
• Certificazione antideflagrante secondo gli standard CSA, ATEX e IECEx per l'impiego in zone industriali pericolose
• Compatibilità universale con i cavi di prolunga Bently Nevada 3300 XL, i sensori Proximitor della serie 330180 e i rack di monitoraggio 3500

Applicazioni

Questa configurazione della sonda di prossimità 3300 XL è progettata per la diagnostica continua dei macchinari e la protezione degli asset dell'intero impianto in diversi settori, tra cui la generazione di energia, il petrolio e il gas e la lavorazione chimica. Gli scenari di utilizzo comuni includono:

• Monitoraggio delle vibrazioni radiali dell'albero nelle turbine a vapore e a gas
• Monitoraggio della spinta assiale e dello spostamento dell'albero nei compressori ad alta pressione
• Misurazione del movimento del rotore e dell'espansione termica nelle pompe industriali
• Monitoraggio della linea centrale dell'albero per diagnosticare l'usura dei cuscinetti a strisciamento, il disallineamento e l'instabilità
• Monitoraggio permanente delle vibrazioni su macchinari rotanti critici in ambienti pericolosi o a rischio di esplosione

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Il rispetto delle corrette linee guida meccaniche ed elettriche garantisce un segnale ottimale del trasduttore e la sicurezza meccanica:

• Distanza del sensore: Installare con una distanza fisica conforme alla calibrazione specifica. La distanza nominale consigliata per il monitoraggio delle vibrazioni radiali è di circa 1,27 mm (50 mil), corrispondente a un'uscita di -9 Vdc su un sensore Proximitor calibrato.
• Impegno della filettatura: La lunghezza massima di impegno della filettatura per questo corpo del sensore con filettatura 3/8-24 UNF è di 0,563 pollici (14,3 mm). Non forzare oltre questa profondità per evitare inceppamenti o danni fisici al corpo.
• Instradamento del cavo: Assicurarsi che il cavo del sensore, lungo 2,0 metri, sia instradato in sicurezza attraverso la canalina, lontano da aree ad alta temperatura e da cavi di alimentazione che generano un rumore elettromagnetico eccessivo. Mantenere pratiche corrette di schermatura e messa a terra.
• Collegamento del connettore: Serrare manualmente i connettori coassiali dorati ClickLoc. Quando si effettuano collegamenti con raccordi coassiali in acciaio inox non XL, serrarli a mano e poi di 1/8 di giro aggiuntivo usando una pinza. Non serrare eccessivamente.

Conformità e certificazioni

Progettato per la diagnostica continua dei macchinari a livello globale, questo sensore di prossimità è conforme ai seguenti standard:

• ATEX/IECEx: Intrinsecamente sicuro per l'uso in aree pericolose di Zona 0, Zona 1 e Zona 2 (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc)
• CSA: Approvato per atmosfere pericolose di Classe I, Divisione 1 e 2, Gruppi A, B, C e D
• RoHS: Pienamente conforme alle restrizioni ambientali europee sulle sostanze pericolose
