Descrizione

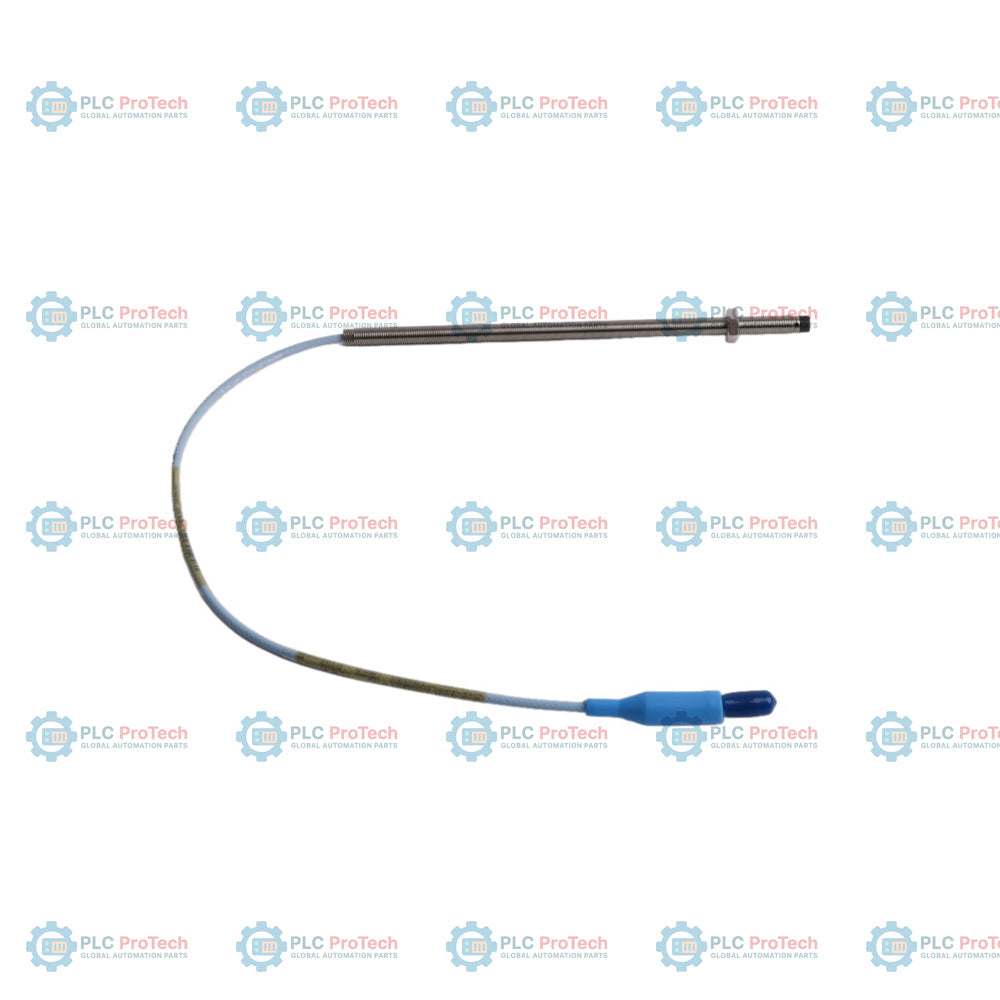

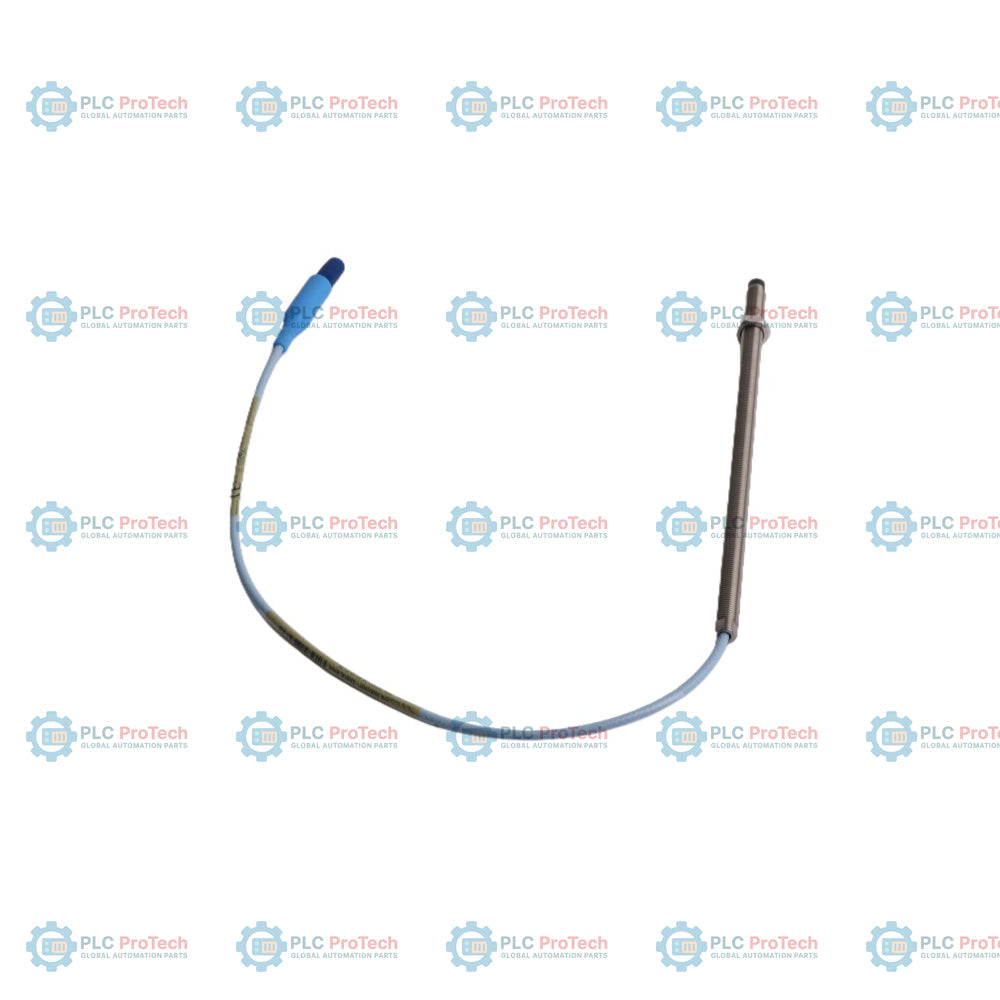

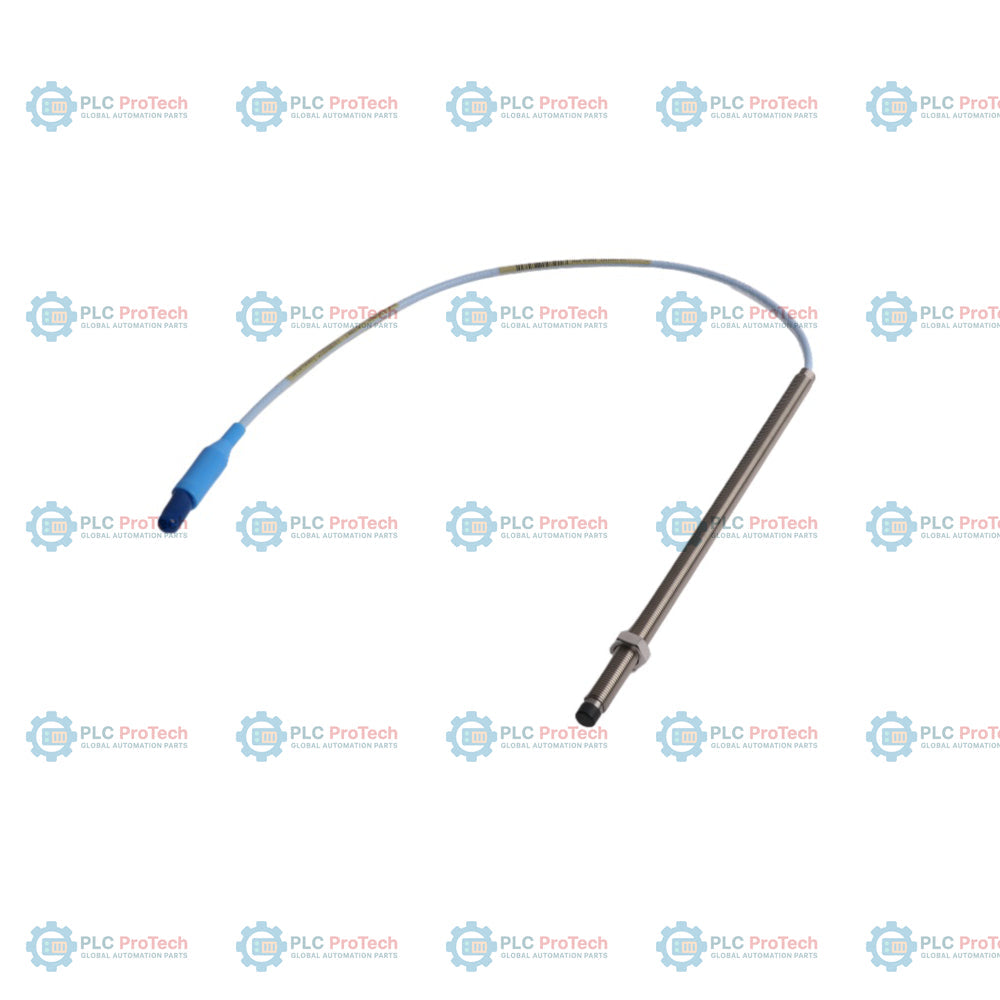

Corpo della sonda in acciaio completamente filettato 3/8-24 UNF (opzione 00), con custodia da 8,4 pollici (opzione 84) e cavo da 2,0 m (opzione 20) — 330101-00-84-20-02-05. Questa configurazione della sonda di prossimità 3300 XL da 8 mm presenta un connettore coassiale miniaturizzato ClickLoc su un cavo coassiale standard senza armatura (opzione 02) e include approvazioni per aree pericolose (opzione 05), tra cui CSA, ATEX e IECEx.

Questa variante senza armatura funziona secondo il principio delle correnti parassite per fornire misurazioni senza contatto dello spostamento. Viene utilizzata nei sistemi di trasduttori Bently Nevada 3300 XL per monitorare parametri quali vibrazioni dell’albero, posizione assiale e spostamento del rotore su macchinari rotanti critici. La sonda si collega a un cavo di prolunga 3300 XL e a un sensore Proximitor della serie 330180, fornendo un segnale di tensione continuo proporzionale alla distanza fisica tra la punta della sonda e il materiale target.

Caratteristiche

• Lunghezza non filettata dell’opzione 00: 0,0 pollici (corpo della sonda completamente filettato).
• Lunghezza complessiva della custodia dell’opzione 84: 8,4 pollici.
• Lunghezza totale del cavo dell’opzione 20: 2,0 m (6,6 piedi).
• Tipo di cavo dell’opzione 02: cavo coassiale standard con connettore coassiale miniaturizzato ClickLoc.
• Approvazioni degli enti per l’opzione 05: CSA, ATEX e IECEx.
• La punta della sonda in PPS (solfuro di polifenilene) è stampata per inglobare la bobina del sensore e resistere ad ambienti industriali con sostanze chimiche aggressive.
• Il corpo della sonda in acciaio inossidabile è adatto al montaggio permanente negli alloggiamenti dei cuscinetti o nelle custodie delle macchine.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione dell’albero di turbine a vapore e a gas
• Misurazione dello spostamento del rotore di compressori e pompe
• Protezione permanente della macchina sugli alloggiamenti dei cuscinetti a film fluido
• Monitoraggio della posizione assiale e delle vibrazioni radiali di macchinari rotanti critici

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montare saldamente la sonda utilizzando la filettatura 3/8-24 UNF; assicurarsi che l'innesto della filettatura non superi 0,563 pollici per evitare inceppamenti.
• Verificare il traferro della sonda utilizzando un voltmetro digitale o uno strumento di misurazione del traferro, mirando a -9 Vcc alla distanza fisica consigliata.
• Assicurarsi di rispettare la distanza minima libera laterale dal metallo adiacente per evitare diafonia elettrica o errori di misurazione.
• Instradare il cavo coassiale standard non armato adottando le corrette pratiche di schermatura, instradamento e messa a terra tipiche delle reti di monitoraggio delle macchine.
• Assicurarsi che la lunghezza elettrica totale della sonda e del cavo di prolunga corrisponda alla lunghezza calibrata del sensore Proximitor 3300 XL (in genere 5 m o 9 m).

Conformità e certificazioni

• Approvazioni per aree pericolose: Opzione 05
• CSA: Approvato per Classe I, Divisione 1 e 2, Gruppi A, B, C e D
• ATEX: II 1 G Ex ia IIC T1...T5 Ga
• IECEx: Ex ia IIC T1...T5 Ga
