Descrizione

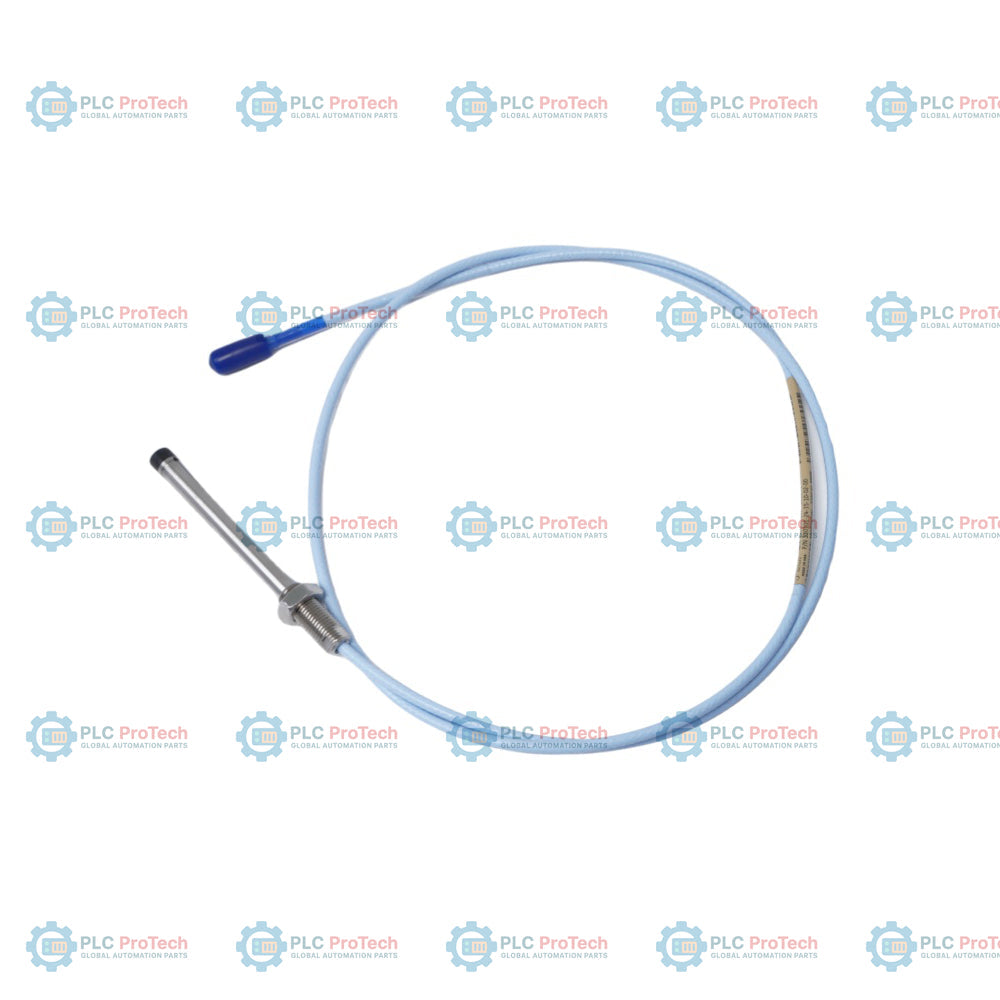

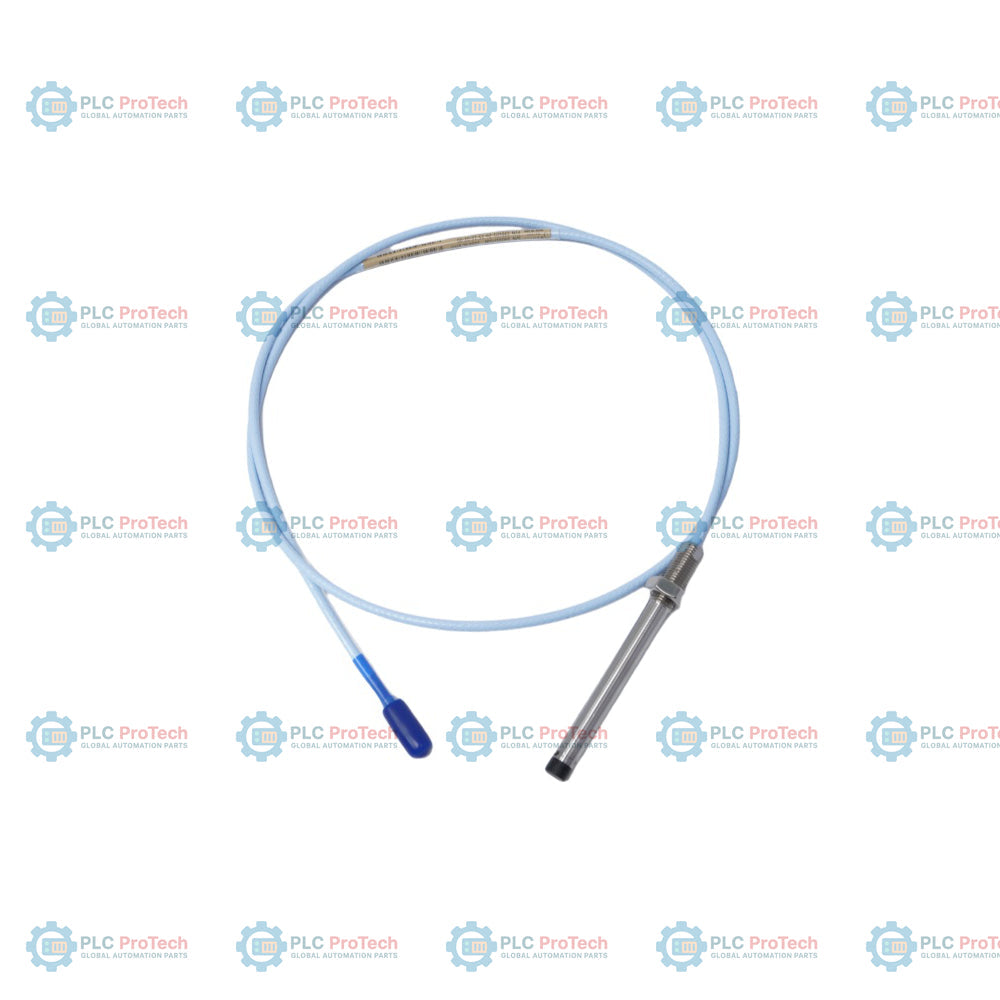

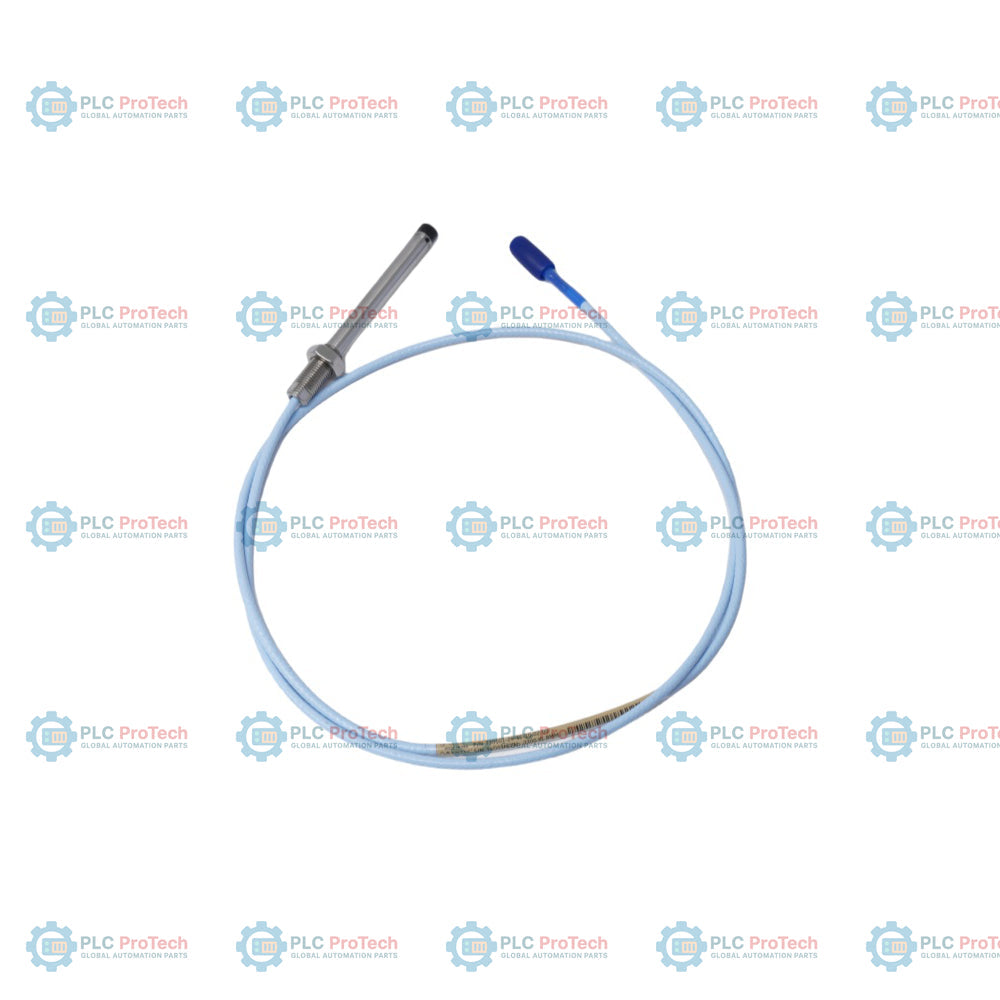

Il Bently Nevada 330101-38-49-20-02-05 è una sonda di prossimità da 8 mm ad alta precisione, configurata specificamente con una filettatura 3/8-24 UNF, una lunghezza non filettata di 3,8 pollici, una lunghezza complessiva del corpo di 4,9 pollici, una lunghezza totale di 2,0 metri (6,6 piedi), un cavo standard con un connettore coassiale ClickLoc miniaturizzato e certificazioni multi-ente (CSA, ATEX, IECEx) per l’impiego in aree pericolose. Questa configurazione specifica non armata è progettata per fornire misurazioni affidabili e senza contatto delle vibrazioni e dello spostamento dell’albero in spazi ristretti, dove non sono necessarie canaline protettive o armature metalliche.

In qualità di componente fondamentale del sistema di trasduttori di prossimità 3300 XL 8 mm, la sonda utilizza i principi delle correnti parassite per misurare la distanza da un bersaglio conduttivo. Questi dati si traducono direttamente in vibrazioni, posizione e velocità dell’albero del macchinario. La sonda è progettata per funzionare perfettamente con un sensore Proximitor serie 330180 abbinato e un cavo di prolunga 3300 XL, trasmettendo segnali critici di posizione e movimento dinamico ai rack di monitoraggio della serie 3500 o ai sistemi DCS per la protezione e la diagnostica attiva dei macchinari.

Caratteristiche

• Profilo meccanico non armato: Questa specifica variante 330101 è progettata senza armatura metallica, rendendo il cavo standard altamente flessibile e più facile da instradare nei sistemi di canaline.
• Geometria precisa della filettatura: Presenta un corpo filettato 3/8-24 UNF con una sezione non filettata di 3,8 pollici e una lunghezza complessiva del corpo di 4,9 pollici, per soddisfare requisiti specifici di profondità per montaggi sfalsati o staffe.
• Connettore ClickLoc compatto: Dotato di un connettore coassiale ClickLoc miniaturizzato placcato in oro, che garantisce una connessione fisica affidabile senza rischiare il degrado del segnale.
• Cavo standard non FluidLoc: Include un cavo coassiale standard con una lunghezza totale di 2,0 metri (6,6 piedi), calibrato specificamente per una trasduzione ad alta precisione.
• Elevata resistenza alle condizioni ambientali: Funziona in modo affidabile in ambienti difficili grazie alla punta in PPS (solfuro di polifenilene) e al corpo della sonda in acciaio inossidabile.

Applicazioni

Il Bently Nevada 330101-38-49-20-02-05 è progettato per la protezione dei macchinari rotanti in settori pesanti come petrolio e gas, produzione di energia, estrazione mineraria e lavorazione chimica. Le applicazioni principali includono:

• Monitoraggio delle vibrazioni radiali dell’albero e della posizione assiale in turbine a vapore e a gas.
• Diagnostica del comportamento dinamico del rotore e misurazioni dello spostamento in compressori, pompe e riduttori ad alta velocità.
• Monitoraggio dell’usura del cuscinetto reggispinta e rilevamento del movimento eccentrico.
• Critical machinery shutdown loops to prevent catastrophic mechanical failure.

Circuiti di arresto delle macchine critiche per prevenire guasti meccanici catastrofici.

Approvazioni CSA, ATEX, IECEx (per luoghi pericolosi)

Linee guida per l'installazione

• Calibrazione del traferro: Montare la sonda di prossimità con il corretto traferro meccanico rispetto al materiale target (generalmente acciaio AISI 4140), secondo le specifiche di calibrazione del Proximitor.
• Profondità della filettatura: Non superare un innesto massimo della filettatura di 0.563 pollici per evitare inceppamenti durante il montaggio su staffe 3/8-24 UNF.
• Protezione del cavo: Poiché questo SKU non dispone di una guaina corazzata in acciaio inossidabile, proteggere il cavo da bordi affilati, schiacciamenti meccanici o trazioni eccessive. Instradare il cavo coassiale all'interno di una canalina o di passerelle portacavi designate.
• Schermatura e messa a terra: Assicurarsi che la schermatura del cavo della sonda sia collegata correttamente alla messa a terra del sistema all'estremità del rack di monitoraggio, impedendo che rumore o interferenze elettromagnetiche alterino l'uscita dinamica delle vibrazioni.

Conformità e certificazioni

Questa configurazione del prodotto è certificata secondo l'opzione dell'ente 05, che garantisce più certificazioni per aree industriali pericolose:

• CSA: Sicurezza intrinseca e non incendiario, Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• ATEX/IECEx: Sicurezza intrinseca Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• Marchio CE: Pienamente conforme alle direttive europee applicabili in materia di sicurezza e emissioni.
