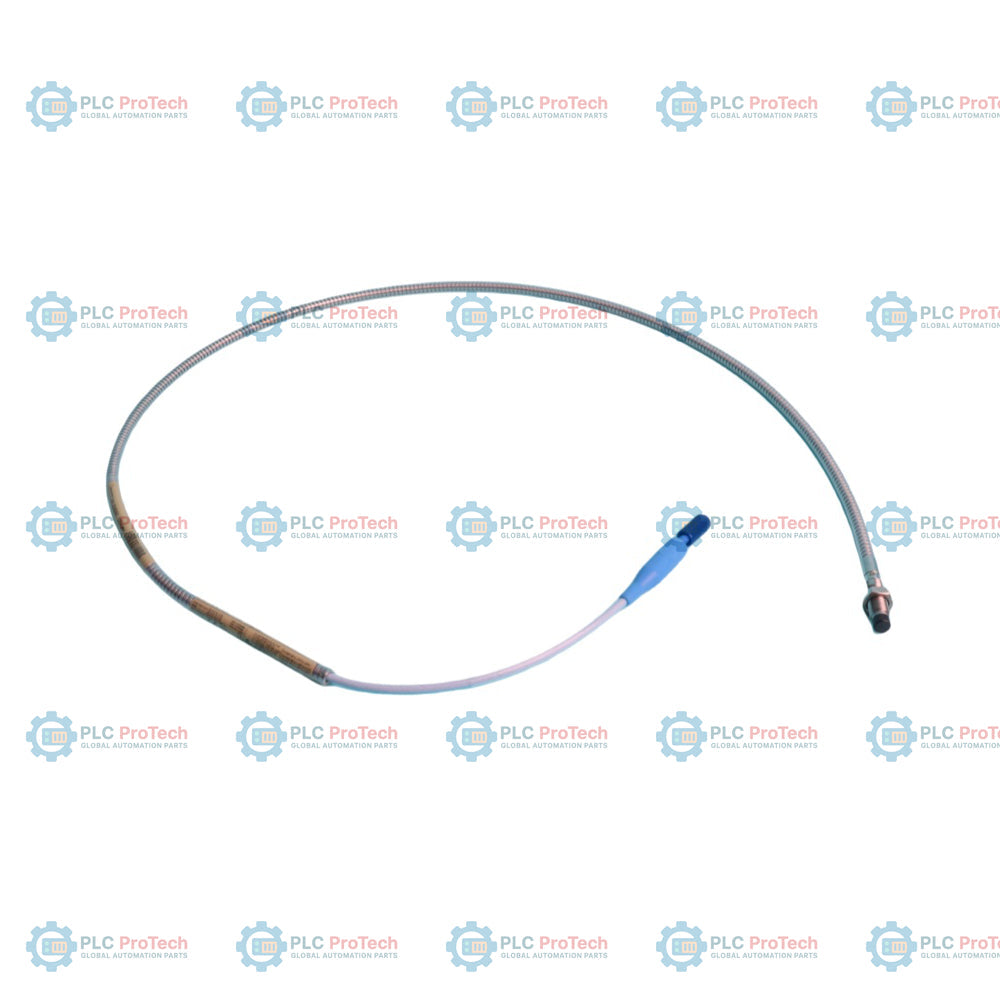

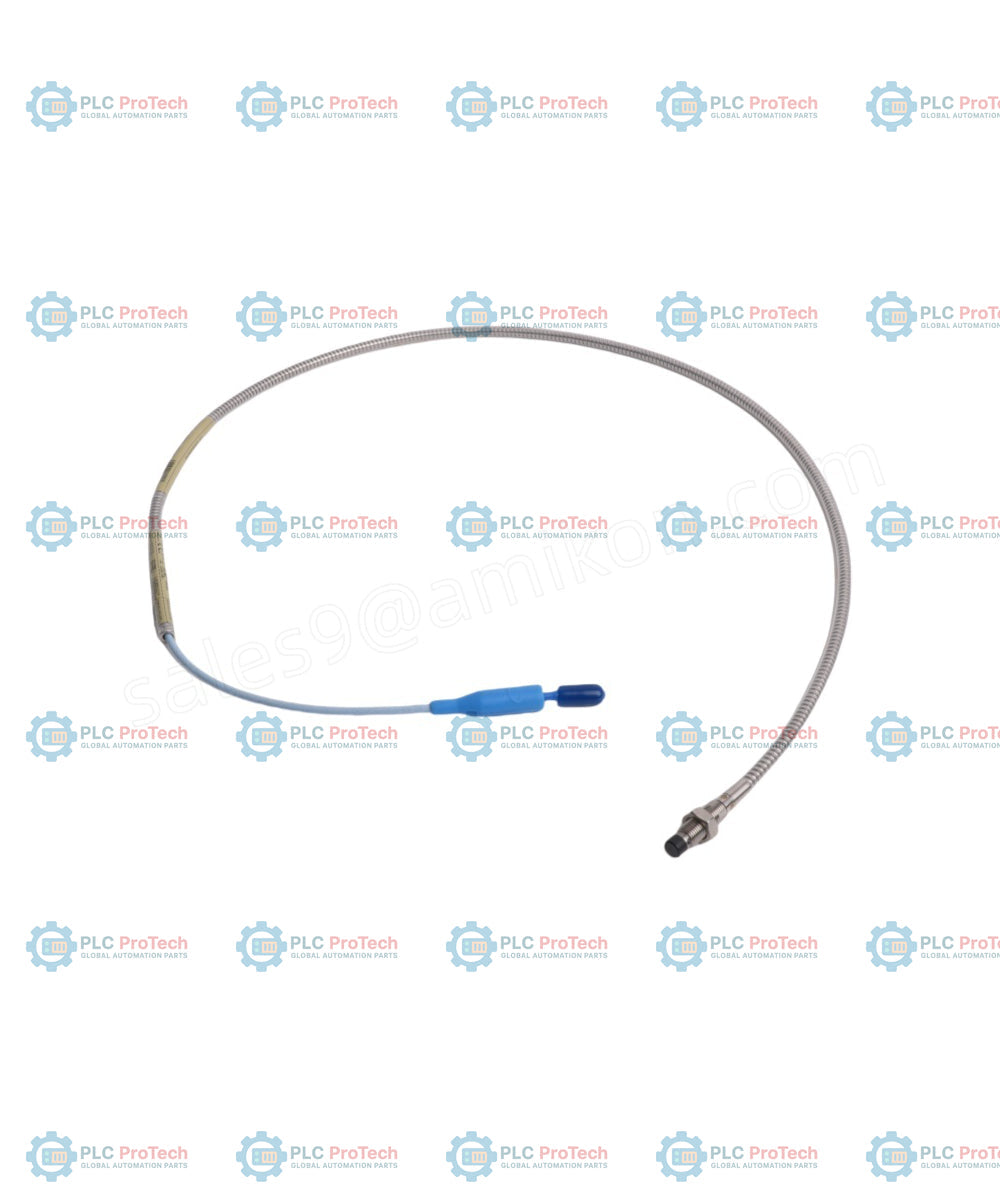

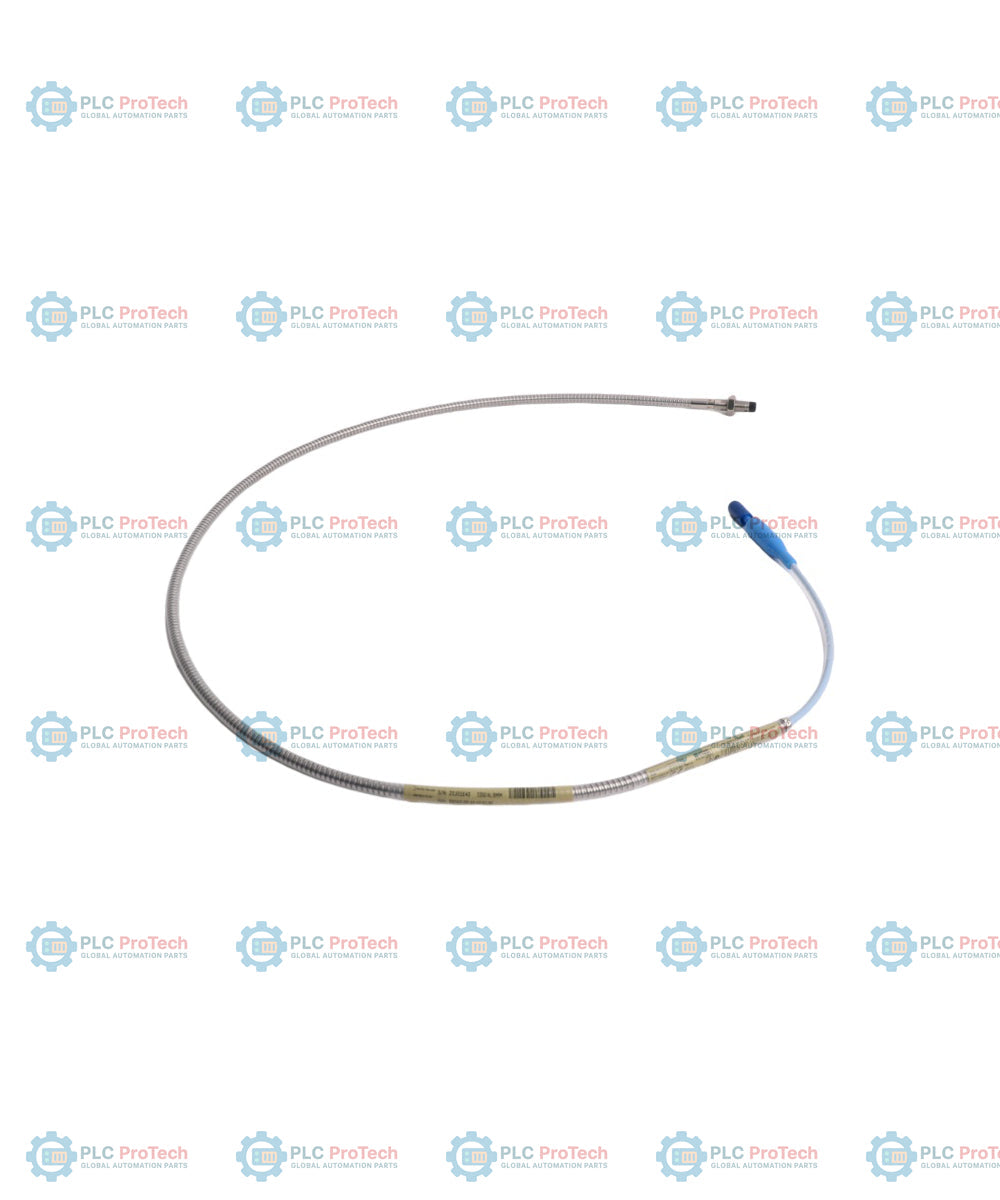

Bently Nevada 330102-00-10-10-01-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il corpo della sonda corazzata in acciaio, completamente filettato 3/8-24 UNF (opzione 00), con una lunghezza del corpo di 1,0 pollici (opzione 10) e una lunghezza totale di 1,0 m (opzione 10), definisce questa configurazione di Bently Nevada 330102-00-10-10-01-05 sonda di prossimità. Funziona secondo il principio di misurazione a correnti parassite senza contatto per acquisire misurazioni statiche (spostamento) e dinamiche (vibrazioni) di un albero rotante. Il sistema richiede l'abbinamento di questa sonda fisica con un cavo di prolunga 3300 XL compatibile e un sensore Proximitor 3300 XL per completare il circuito di misurazione.

A differenza delle configurazioni standard non corazzate, questa variante corazzata include una guaina flessibile integrata in acciaio inossidabile, progettata per proteggere il cavo coassiale da forze abrasive, bordi affilati e forti urti fisici. Viene fornita con un connettore coassiale ClickLoc miniaturizzato, racchiuso in una protezione per connettore integrata in fluorsilicone (opzione 01). Questo gruppo protettivo scherma il delicato raccordo del segnale dall'acqua, dai fluidi lubrificanti, dagli oli per turbine e dall'umidità ambientale, garantendo una trasmissione stabile del circuito del trasduttore negli ambienti gravosi dei macchinari industriali.

Caratteristiche

• Il design senza filettatura dell'opzione 00 fornisce un corpo completamente filettato per l'intera lunghezza del corpo, consentendo la massima flessibilità nelle staffe di montaggio.
• La lunghezza del corpo dell'opzione 10 fornisce un corpo in acciaio da 1,0 pollici (25,4 mm), adatto a spazi meccanici ristretti.
• La lunghezza totale dell'opzione 10 fornisce un gruppo cavo integrato da 1,0 metro (3,3 piedi).
• Il connettore dell'opzione 01 include una protezione per connettore in fluorsilicone preinstallata attorno al raccordo maschio ClickLoc placcato in oro.
• L'approvazione dell'ente relativa all'opzione 05 certifica la sonda per applicazioni in aree pericolose CSA, ATEX e IECEx quando installata con barriere di sicurezza.
• La guaina flessibile corazzata in acciaio inossidabile protegge l'isolamento coassiale in FEP dai danni meccanici.
• Il materiale della punta in solfuro di polifenilene (PPS) resiste al deterioramento chimico e a temperature di esercizio fino a 177 °C.

Applicazioni

Questa sonda di prossimità viene utilizzata per la misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti industriali pesanti. Le applicazioni tipiche includono il monitoraggio di turbine a vapore, turbine a gas, compressori centrifughi, compressori alternativi, riduttori industriali, pompe ad alta pressione e grandi motori elettrici. È specificamente selezionata per ambienti operativi gravosi, nei quali il cablaggio del sensore è esposto a usura meccanica, detriti o spruzzi di fluidi.

Informazioni sull'ordine

Omologazioni CSA, ATEX e IECEx per installazioni in aree pericolose

Linee guida per l'installazione

Per garantire misurazioni stabili, evitare di graffiare, ammaccare o applicare direttamente una coppia alla punta della sonda in plastica PPS durante il posizionamento. Non superare l'innesto massimo consigliato della filettatura di 0.563 in (14.3 mm) per la filettatura 3/8-24 UNF-2A, per evitare bloccaggi meccanici o il danneggiamento della filettatura all'interno dei corpi delle staffe. Mantenere una distanza radiale minima pari a 3 volte il diametro della punta della sonda (24.0 mm) dai metalli conduttivi circostanti, per evitare errori di calibrazione. Utilizzare sempre una chiave dinamometrica adeguata per connettori coassiali oppure serrare saldamente a mano; evitare di stringere con pinze i pin maschio dorati. Il percorso dei cavi deve essere disposto in modo da evitare pieghe strette o curvature inferiori al raggio minimo di curvatura statica di 30 mm.

Conformità e certificazioni

Questo assieme è conforme agli standard di certificazione per aree pericolose dell'opzione 05. Il sistema dispone delle classificazioni di sicurezza intrinseca (Ex ia IIC) e non innescante secondo i quadri normativi CSA, ATEX e IECEx, se installato in conformità alle procedure standard dei disegni Bently Nevada e collegato alle barriere.
