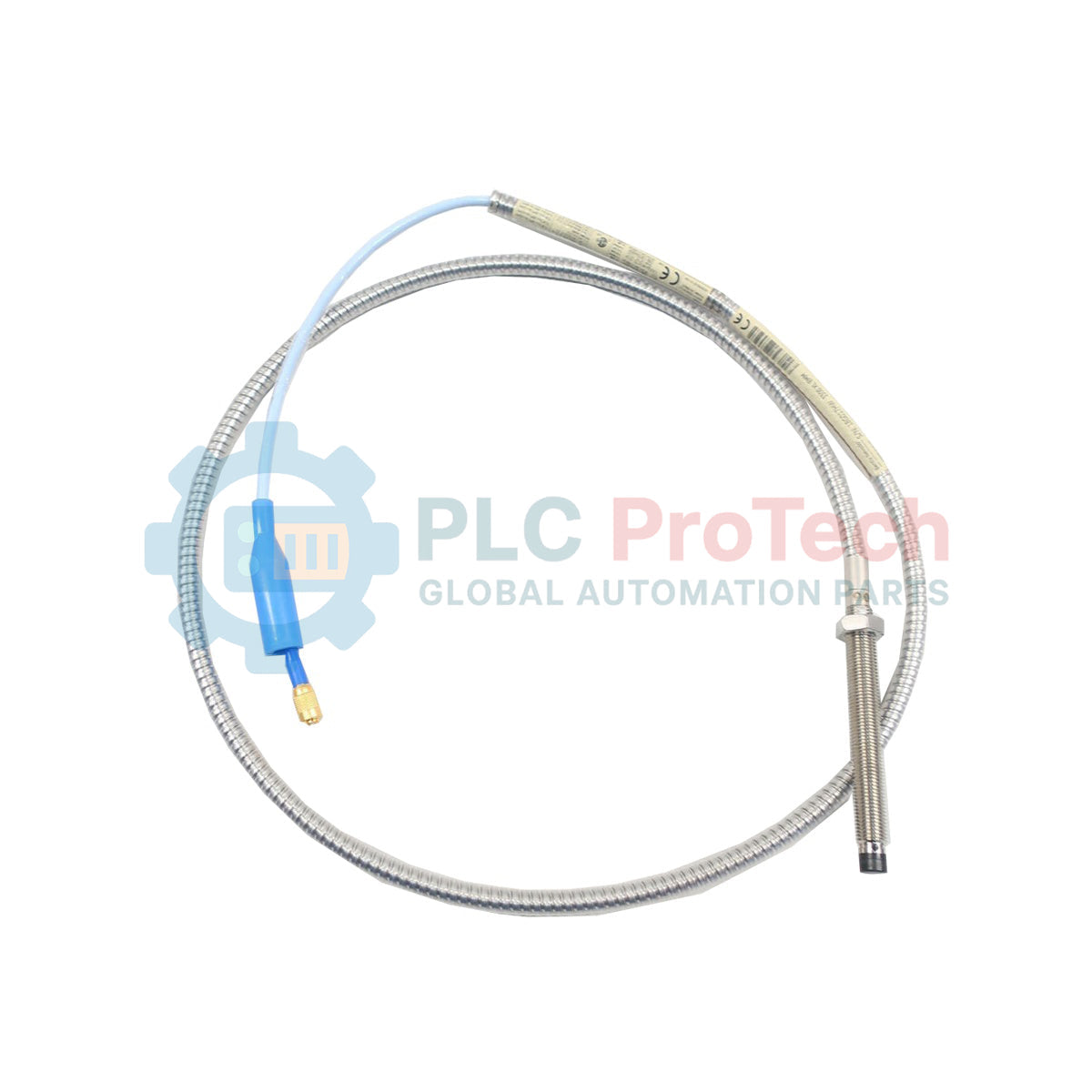

Bently Nevada 330102-00-20-10-00-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

Progettato per sistemi di protezione di macchinari critici, il modello Bently Nevada 330102-00-20-10-00-00 è una sonda di prossimità di alta precisione della serie 3300 XL da 8 mm, progettata per monitorare la vibrazione radiale, la posizione assiale e le misurazioni di riferimento Keyphasor sugli alberi rotanti ad alta velocità. Questo robusto trasduttore presenta un corpo filettato 3/8-24 UNF dotato di un'armatura flessibile integrata resistente ai fluidi, che protegge la linea coassiale interna dagli ambienti industriali difficili. Fornendo misurazioni continue dello spostamento senza contatto, previene guasti meccanici catastrofici in turbine a vapore, turbine a gas, compressori e pompe ad alte prestazioni.

Caratteristiche

• Configurazione di filettatura e armatura: filettatura standard 3/8-24 UNF con robusta armatura in acciaio inossidabile resistente ai fluidi, che previene tagli e abrasioni del cavo nelle zone soggette a forte usura.
• Sistema di connettori ClickLoc: dotato di connettori coassiali miniaturizzati resistenti alla corrosione e placcati in oro, che si bloccano saldamente per evitare la perdita del segnale causata dalle vibrazioni.
• Conforme a tutti gli standard: soddisfa pienamente le specifiche meccaniche ed elettriche degli standard API 670 per i sistemi di protezione dei macchinari.
• Intercambiabilità del sistema: completamente intercambiabile con altre sonde 3300 XL da 8 mm, cavi di prolunga e sensori Proximitor Bently Nevada senza richiedere ricalibrazioni individuali.
• Resistente agli ambienti estremi: elevata resistenza chimica e termica, progettato per sopportare l'esposizione continua a oli lubrificanti sintetici, umidità e solventi industriali aggressivi.

Applicazioni

• Monitoraggio delle vibrazioni dinamiche radiali dell'albero della turbina.
• Monitoraggio della posizione della spinta assiale del compressore centrifugo.
• Analisi dell'usura dei cuscinetti dei riduttori industriali ad alta velocità.
• Verifica del fuori corsa e dell'allineamento dell'albero del generatore idroelettrico.
• Misurazioni della velocità con riferimento di fase (Keyphasor).

Tabella delle specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Sebbene il sistema 3300 XL da 8 mm sia retrocompatibile con i componenti dei sistemi 3300 non XL da 5 mm e 8 mm, la combinazione di componenti diversi comporta prestazioni ridotte. Ad esempio, l'abbinamento di una sonda XL con un sensore Proximitor non XL riduce l'intervallo lineare e diminuisce la stabilità termica da +177 degC ai limiti standard. Abbinare sempre le lunghezze elettriche totali della sonda e del cavo di prolunga (ad esempio, questa sonda da 1.0 m richiede un cavo di prolunga da 4.0 m per completare una configurazione ad anello standard da 5.0 m).

Insidie applicative e note ingegneristiche

L'albero target deve avere un diametro minimo pari ad almeno tre volte il diametro della punta della sonda (diametro minimo del target di 24 mm / 0.95 pollici). Diametri dell'albero inferiori a questo limite causano una grave distorsione del campo magnetico (effetti di osservazione laterale), con conseguenti uscite di tensione non lineari. Inoltre, assicurarsi che il materiale dell'albero sia acciaio AISI 4140; altri materiali come l'acciaio inossidabile o il monel alterano la penetrazione delle correnti parassite, richiedendo la ricalibrazione fisica del sensore o fattori di scala personalizzati.

Suggerimenti per la messa in servizio e il cablaggio

Durante l'installazione meccanica, verificare sempre il gap della sonda utilizzando un micrometro statico per mandrini e un voltmetro digitale collegato all'uscita del sensore Proximitor. Impostare il gap fisico nominale in modo da generare circa -10.0 VDC (il punto centrale dell'intervallo lineare dell'3300 XL). Assicurarsi che i connettori coassiali siano serrati saldamente utilizzando gli utensili standard per connettori Bently Nevada; un serraggio eccessivo o la torsione del corpo corazzato possono danneggiare permanentemente le giunzioni di saldatura coassiali interne.

Linee guida per l'installazione
