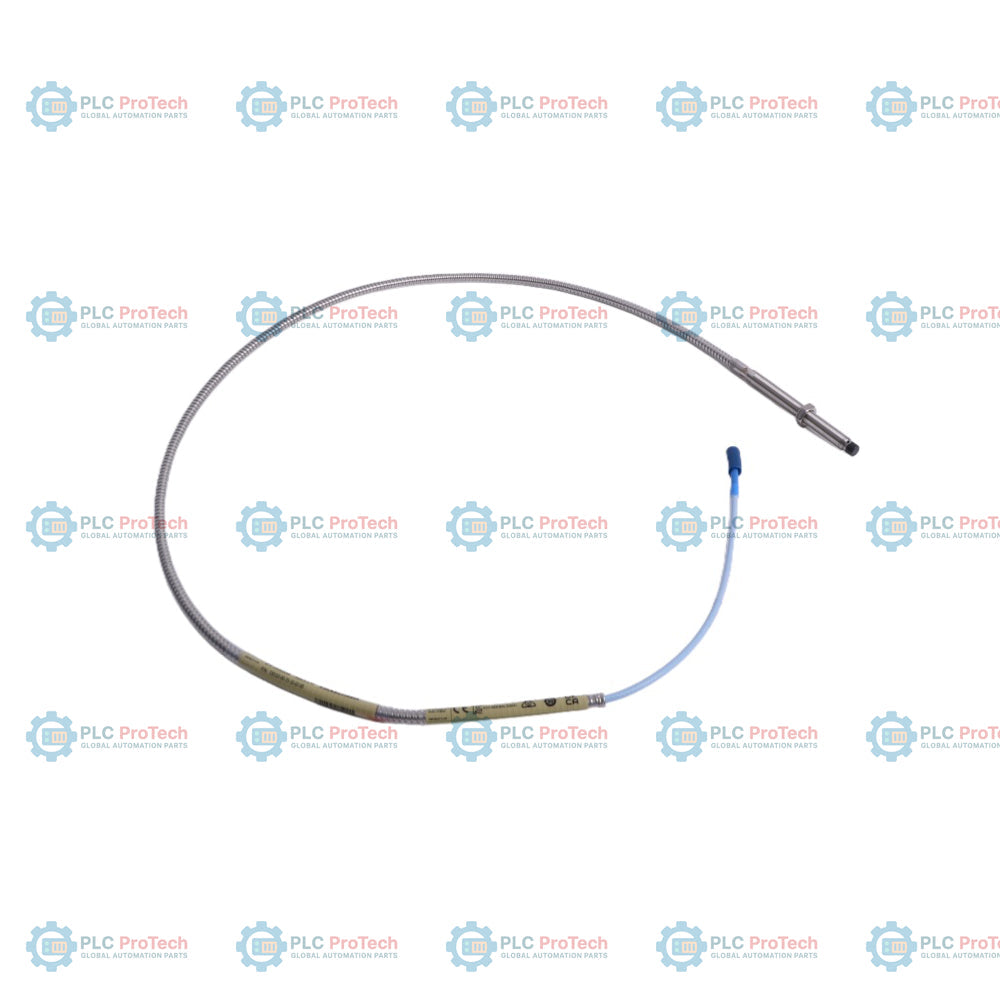

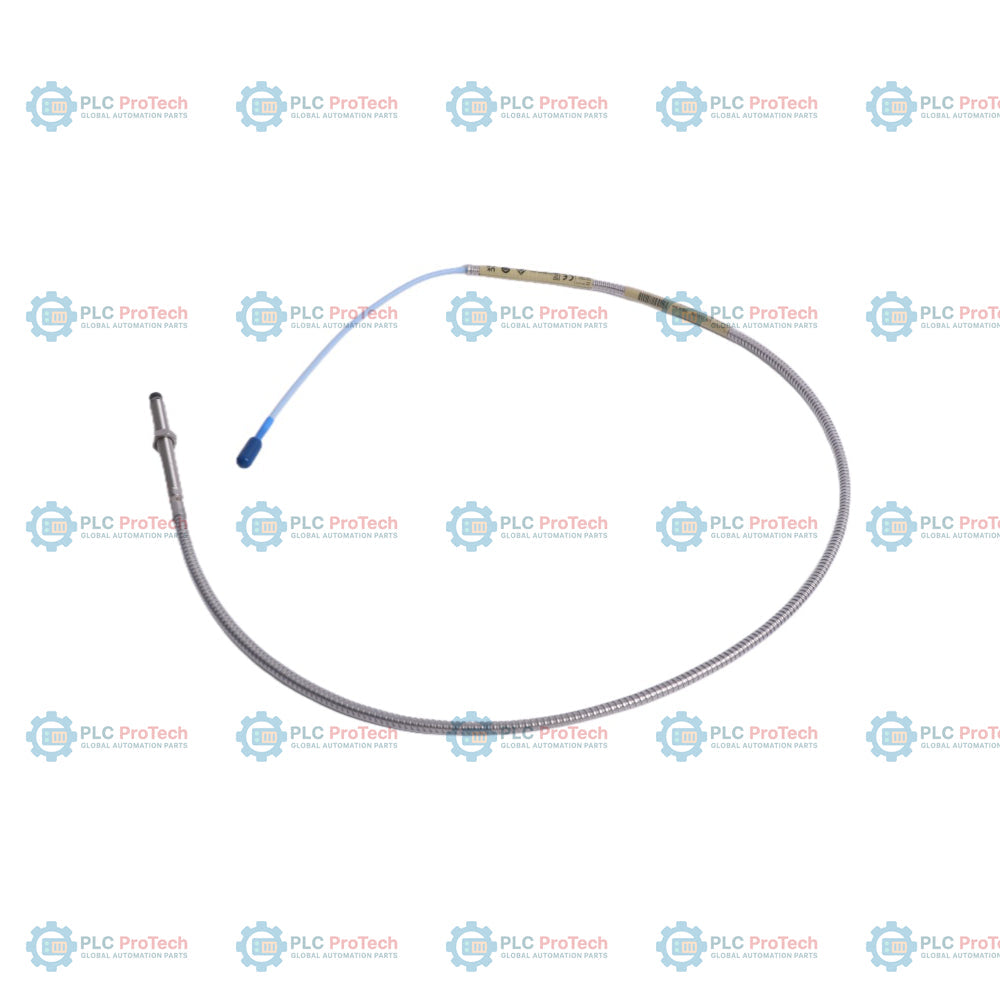

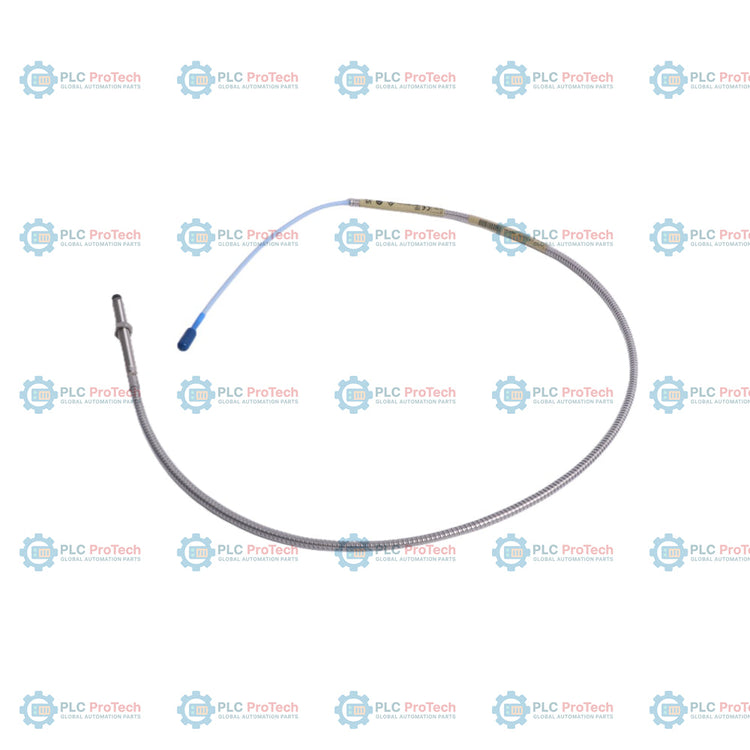

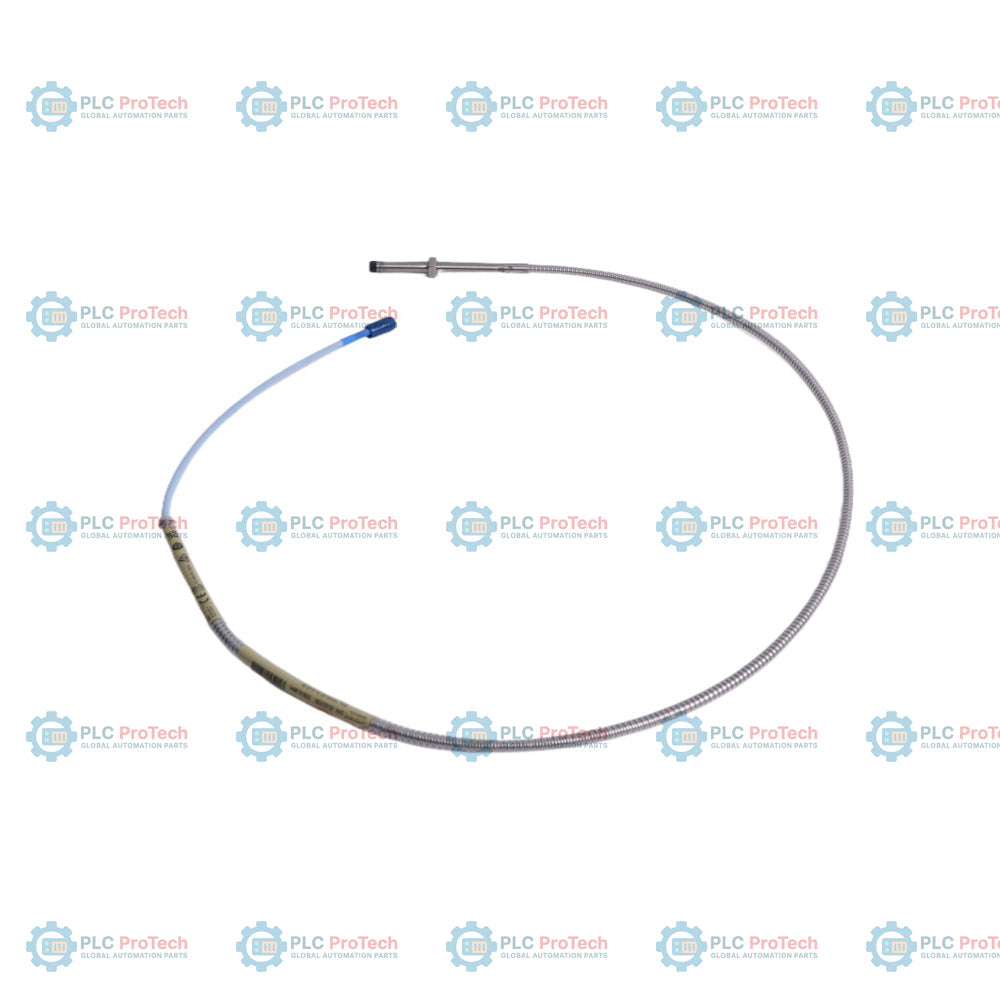

Sonda di prossimità corazzata 3300 XL da 8 mm Bently Nevada 330102-00-35-05-02-05

Descrizione

Il corpo della sonda in acciaio completamente filettato 3/8-24 UNF (opzione 00), con alloggiamento da 3,5 pollici (opzione 35) e cavo corazzato da 0,5 m (opzione 05), definisce la configurazione 330102-00-35-05-02-05 Sonda di prossimità 3300 XL da 8 mm. Questa configurazione del trasduttore include un'armatura protettiva integrata in acciaio inossidabile sul cavo coassiale e termina con un connettore coassiale miniaturizzato ClickLoc.

Questa configurazione specifica differisce dai modelli analoghi non corazzati (come la serie 330101) perché utilizza un'armatura meccanica per proteggere il cavo della sonda da abrasioni e danni fisici in ambienti operativi difficili. La lunghezza totale di 0,5 metri è destinata a installazioni a portata ridotta o a situazioni in cui le scatole di derivazione si trovano vicino al punto di montaggio della sonda, con collegamento diretto a un cavo di prolunga 3300 XL e a un sensore Proximitor.

Caratteristiche

• L'opzione 00 specifica una lunghezza del corpo non filettata di 0,0 pollici (0 mm), massimizzando l'area di contatto filettata all'interno della staffa di montaggio.
• L'opzione 35 fornisce una lunghezza complessiva dell'alloggiamento di 3,5 pollici (88,9 mm) con filettature 3/8-24 UNF.
• L'opzione 05 stabilisce una lunghezza totale della sonda di 0,5 metri (1,6 piedi), riducendo l'eccesso di cavo negli alloggiamenti compatti dei macchinari.
• L'opzione 02 dota la sonda di un connettore coassiale miniaturizzato ClickLoc e di un cavo standard.
• L'opzione 05 fornisce le omologazioni CSA, ATEX e IECEx per aree pericolose.
• Una robusta armatura protettiva in acciaio inossidabile ricopre l'intera lunghezza del cavo della sonda per resistere a tagli e usura.

Applicazioni

Questa sonda di prossimità viene utilizzata con macchinari rotanti per la protezione di macchinari critici e il monitoraggio delle condizioni. Gli ambienti di installazione tipici includono turbine a vapore, turbine a gas, compressori centrifughi, espansori, pompe e generatori elettrici. Il sistema trasduttore misura la vibrazione dinamica dell'albero, la posizione della spinta assiale, la velocità e il riferimento di fase (Keyphasor) su un intervallo lineare di 2,0 mm.

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Per evitare il degrado del segnale e il bloccaggio meccanico, osservare le seguenti linee guida:

• Per le filettature 3/8-24 UNF, assicurarsi che l'innesto della filettatura non superi 0.563 pollici, per evitare il bloccaggio nella custodia.
• Serrare a mano i collegamenti coassiali ClickLoc placcati in oro. Non utilizzare utensili o pinze sui connettori ClickLoc standard 3300 XL.
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollici) per il cavo armato, per evitare di piegare il conduttore interno.
• Allineare la punta della sonda perpendicolarmente all'area target dell'albero, utilizzando la calibrazione standard del target in acciaio AISI 4140.

Conformità e certificazioni

Per le configurazioni dell'opzione 05, la sonda è conforme alle seguenti certificazioni:

• CSA: Classe I, Zona 0, AEx ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• RoHS: Conforme alla Direttiva europea 2011/65/UE e alle normative RoHS cinesi
• Suffix -CN: NEPSI + CCC (approvazioni per aree pericolose in Cina) si applicano solo alle configurazioni ordinate con il suffisso -CN (non selezionato per questa configurazione).
