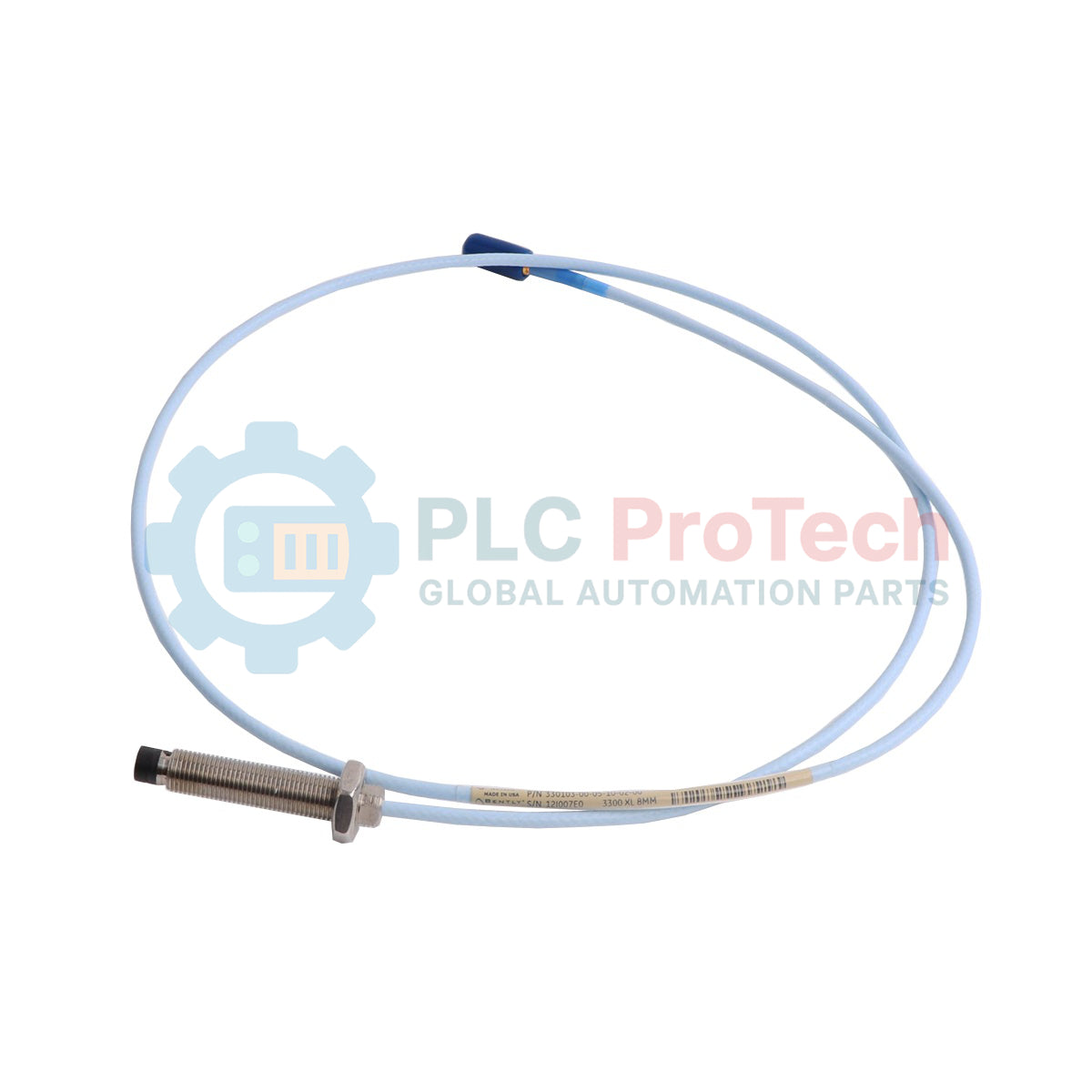

Bently Nevada 330102-00-40-05-01-00 Sonda 3300 XL da 8 mm con armatura

PANORAMICA DEL PRODOTTO

Il 330102-00-40-05-01-00 è un sensore di spostamento senza contatto ad alta precisione, progettato per il monitoraggio continuo di macchinari rotanti critici. In quanto componente fondamentale della serie 3300 XL, offre una risposta in frequenza superiore e un'eccellente stabilità termica. Questo modello è configurato con una filettatura 3/8-24 UNF e un' armatura interbloccata in acciaio inossidabile, progettata per resistere ad ambienti industriali difficili caratterizzati dall'esposizione a oli lubrificanti, umidità e sollecitazioni meccaniche.

SCOMPOSIZIONE DEL NUMERO DI PARTE

330102 | Modello base

• Sonda di prossimità 3300 XL da 8 mm con filettatura di montaggio 3/8-24 UNF e armatura integrata.

-00 | Lunghezza non filettata

• 0,0 pollici: Il corpo della sonda è completamente filettato fino alla punta, consentendo il montaggio a filo in staffe standard o su pareti sottili della macchina.

-40 | Lunghezza complessiva del corpo

• 4,0 pollici: Lunghezza totale del corpo filettato in acciaio inossidabile, che offre una portata sufficiente per installazioni in porte profonde.

-05 | Lunghezza totale

• 0,5 metri (1,6 piedi): Lunghezza del cavo integrato della sonda. Nota: questa sonda da 0,5 m deve essere utilizzata con un cavo di prolunga da 4,5 m o 8,5 m per soddisfare i requisiti di calibrazione del sistema (lunghezza totale di 5 m o 9 m).

-01 | Opzione connettore e cavo

• Connettore ClickLoc™ con protezione: Connettore coassiale miniaturizzato dotato di un meccanismo di bloccaggio tattile e di una guaina protettiva trasparente per prevenire disconnessioni accidentali in ambienti soggetti a forti vibrazioni.

-00 | Opzione di approvazione dell'ente

• Standard: Versione generica/non certificata per l'uso in aree non pericolose.

SPECIFICHE TECNICHE

GUIDA ALL'INSTALLAZIONE PER L'INGEGNERIA SUL CAMPO

I. ALLINEAMENTO MECCANICO E REGOLAZIONE DEL GAP

1. Installazione della filettatura: Avvitare manualmente la sonda nella porta di montaggio fino a quando la punta entra leggermente in contatto con l'albero target.

2. Regolazione del gap: Estrarre la sonda di circa 1.27 mm (50 mils) dall'albero.

3. Centraggio elettrico: Alimentare il Proximitor® associato e monitorare l'uscita CC. Regolare con precisione la posizione della sonda fino a quando la tensione CC del gap raggiunge -9.0 VDC (standard per l'acciaio 4140).

4. Fissaggio finale: Serrare il controdado a una coppia massima di 4.5 N·m (40 in-lb). Verificare nuovamente la tensione di gap dopo il serraggio per assicurarsi che non si sia verificato alcuno spostamento meccanico.

II. INTEGRITÀ DEL SEGNALE E GESTIONE DEI CAVI

1. Raggio di curvatura: Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollice) per il condotto corazzato, per evitare danni interni al cavo coassiale.

2. Accoppiamento del connettore: Assicurarsi che il connettore ClickLoc™ sia spinto fino a quando scatta. Far scorrere la protezione del connettore sulla giunzione per bloccare l'interfaccia.

DATI LOGISTICI

• Paese di origine: U.S.A.

• Peso di spedizione: 2.0 kg (approssimativo).

• Conformità: Progettato per soddisfare gli standard API 670.
