Descrizione

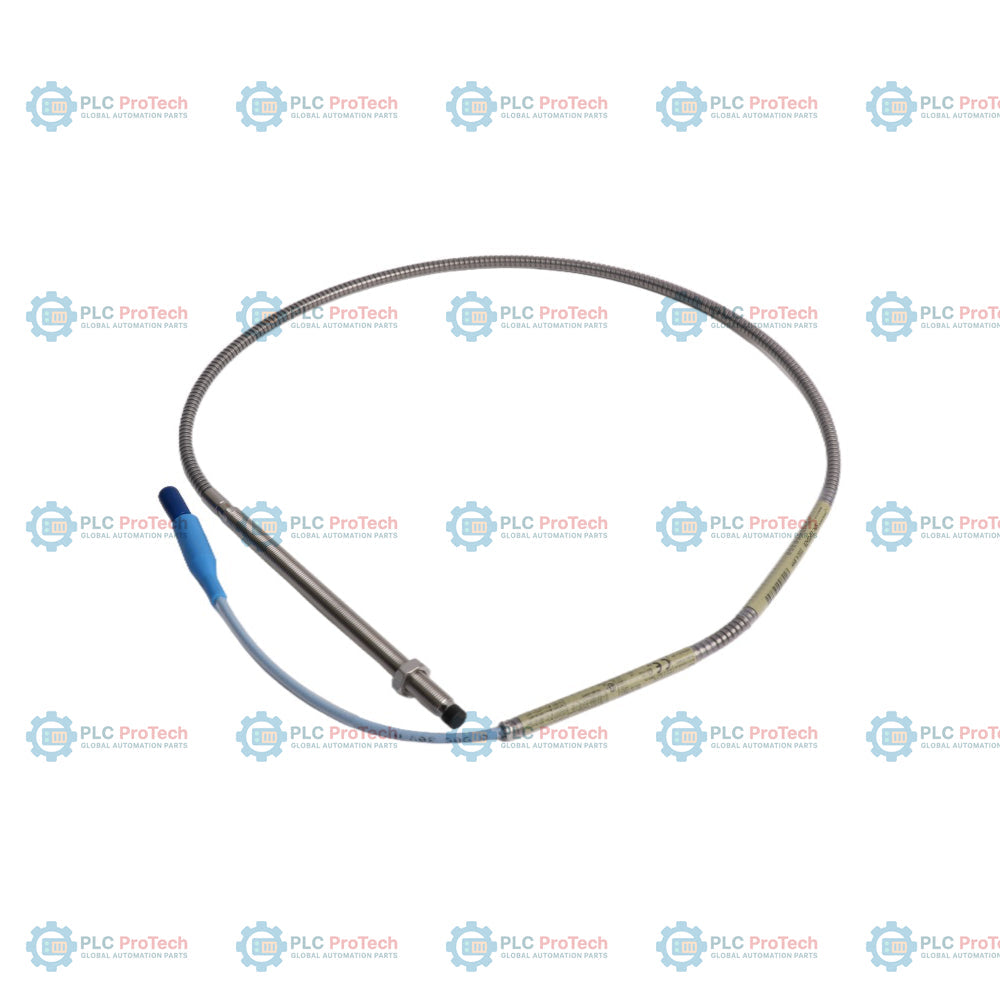

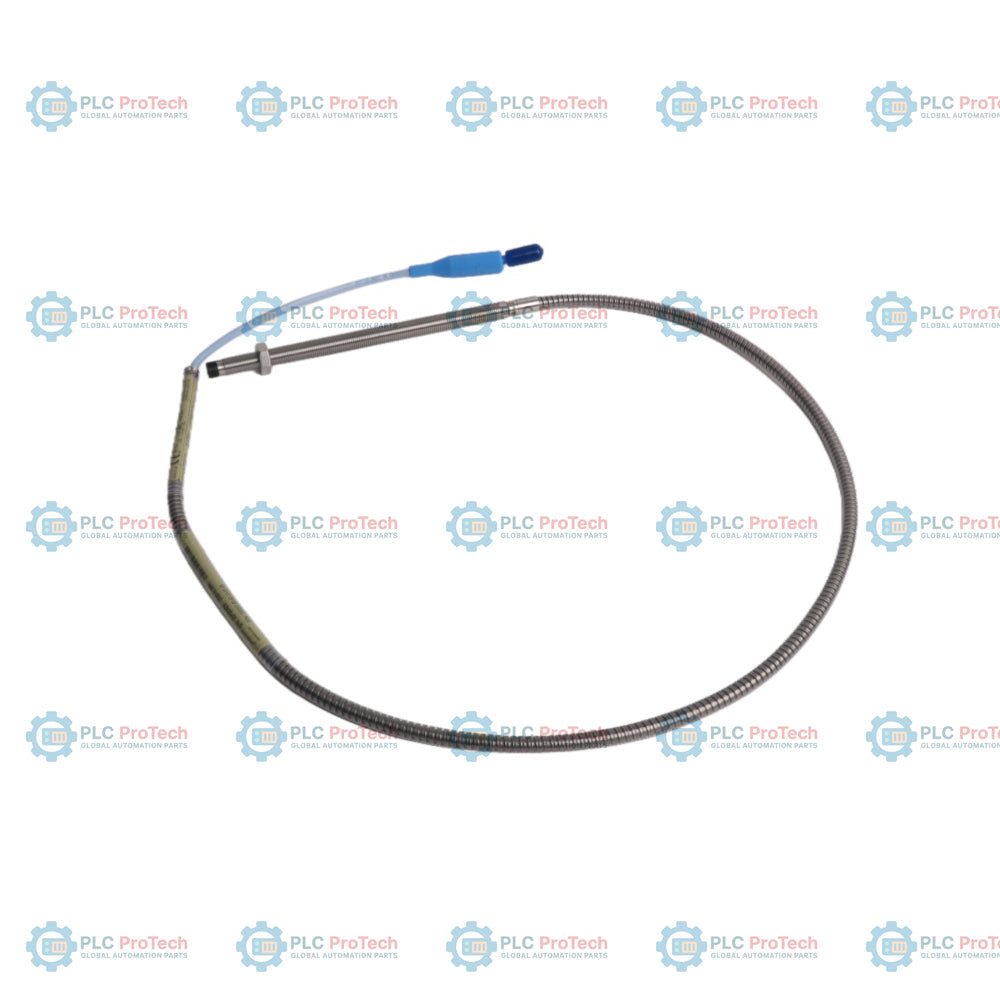

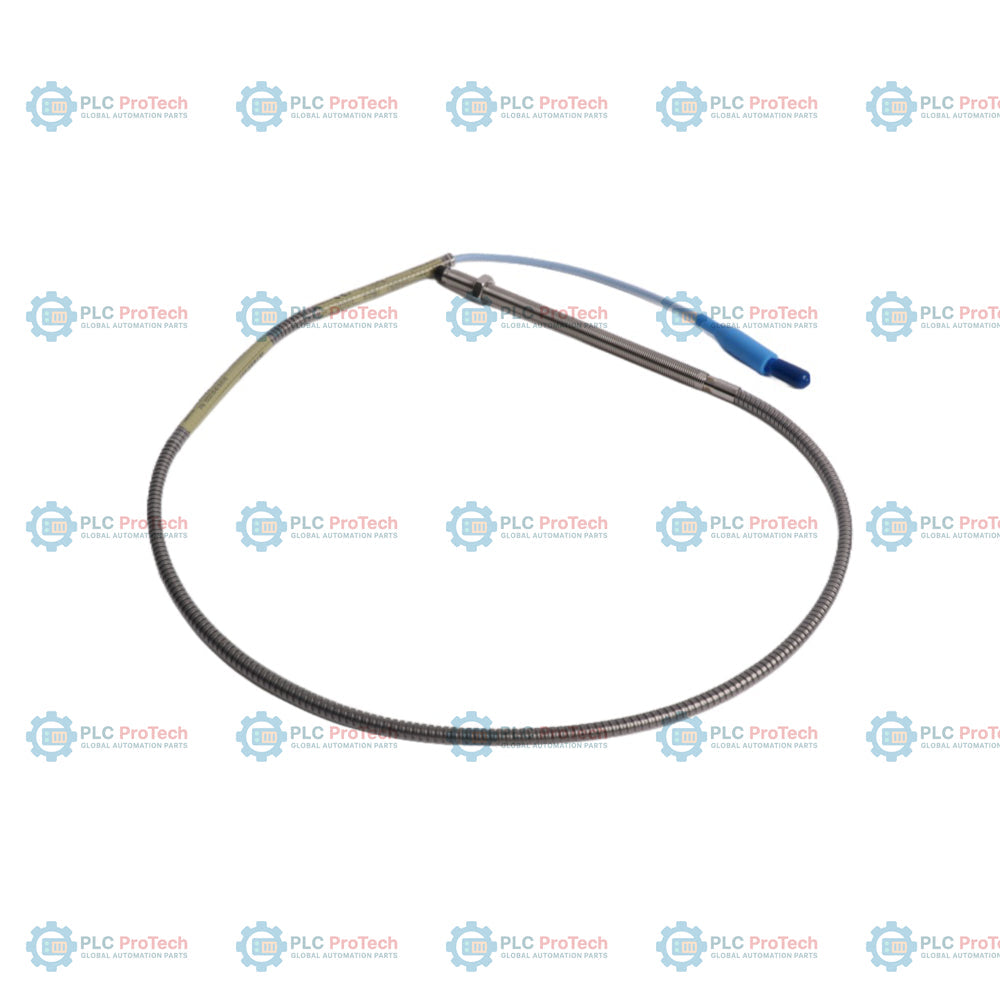

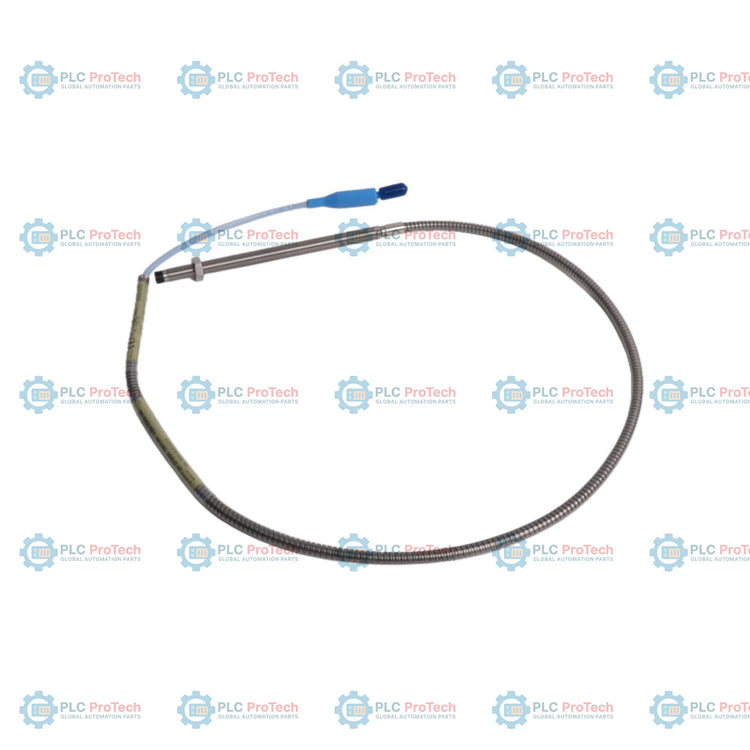

L'opzione 00 (completamente filettata), l'opzione 60 (lunghezza complessiva dell'involucro di 6,0 pollici) e l'opzione 05 (lunghezza totale di 0,5 m) definiscono questa configurazione della sonda di prossimità 3300 XL da 8 mm con armatura — 330102-00-60-05-02-05. Progettata per il monitoraggio ad alta integrità degli spostamenti mediante correnti parassite, questa sonda integra un'armatura protettiva flessibile in acciaio inossidabile AISI 302/304 con una guaina esterna in FEP, direttamente sopra il cavo triaxiale della sonda in FEP. Questa guaina meccanica per impieghi gravosi protegge il conduttore del segnale da bordi taglienti, impatti meccanici e contaminanti ambientali comunemente presenti negli alloggiamenti di macchinari rotanti pesanti.

L'involucro della sonda presenta una configurazione filettata 3/8-24 UNF-2A con una lunghezza totale di 6,0 pollici e nessuna parte non filettata. La punta della sonda è realizzata in plastica di polifenilene solfuro (PPS) e alloggia la bobina del sensore induttivo a correnti parassite, che misura sia la posizione assiale statica sia le vibrazioni dinamiche dell'albero. Termina con un connettore coassiale miniaturizzato ClickLoc placcato in oro (opzione 02) ed è conforme ai requisiti di installazione in aree pericolose previsti dall'opzione 05, risultando quindi idonea per le zone classificate come aree pericolose.

Caratteristiche

• Armatura flessibile protettiva in acciaio inossidabile (AISI 302/304) con guaina esterna in FEP, per proteggere il percorso del segnale da abrasioni e sollecitazioni meccaniche.
• Corpo in acciaio completamente filettato 3/8-24 UNF-2A (opzione 00), con una lunghezza dell'involucro di 6,0 pollici (opzione 60), per installazioni su macchinari con fori profondi e di difficile accesso.
• Lunghezza totale della sonda di 0,5 metri (1,6 piedi) (opzione 05), progettata per essere combinata con cavi di prolunga standard 3300 XL.
• Connettore coassiale miniaturizzato ClickLoc (opzione 02), che fornisce una connessione sicura placcata in oro ai cavi di prolunga standard senza richiedere un protettore del connettore.
• Pacchetto di approvazioni delle agenzie, opzione 05, che certifica la conformità ai requisiti CSA, ATEX e IECEx per le classificazioni delle aree pericolose.

Applicazioni

Questa sonda di prossimità viene utilizzata nei settori della generazione di energia, petrolchimico, petrolifero e del gas e del trattamento delle acque reflue. Le applicazioni principali includono la misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti ad alta velocità, nonché il rilevamento della velocità e le misurazioni di riferimento Keyphasor nei sistemi con cuscinetti a film fluido. Viene normalmente impiegata su turbine, compressori, riduttori, pompe e ventilatori quando il percorso del cavo richiede una maggiore schermatura fisica.

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Non superare la coppia di installazione consigliata di 7,5 N-m (66 in-lbf) sulla filettatura 3/8-24 UNF-2A, per evitare di danneggiare l'involucro del sensore.
• Assicurarsi che durante l'installazione venga mantenuto un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il percorso del cavo corazzato.
• Prevedere uno spazio laterale fisico di almeno tre diametri della punta della sonda (24,0 mm o 0,94 pollici) tra la punta della sonda e il metallo circostante, per prevenire errori di calibrazione dovuti a carichi laterali.
• Se si installa in alloggiamenti a tenuta di pressione, applicare guarnizioni esterne adeguate sui pressacavi e tenere presente che le sonde standard non vengono sottoposte a prove preliminari di tenuta ad alta pressione prima della spedizione.
