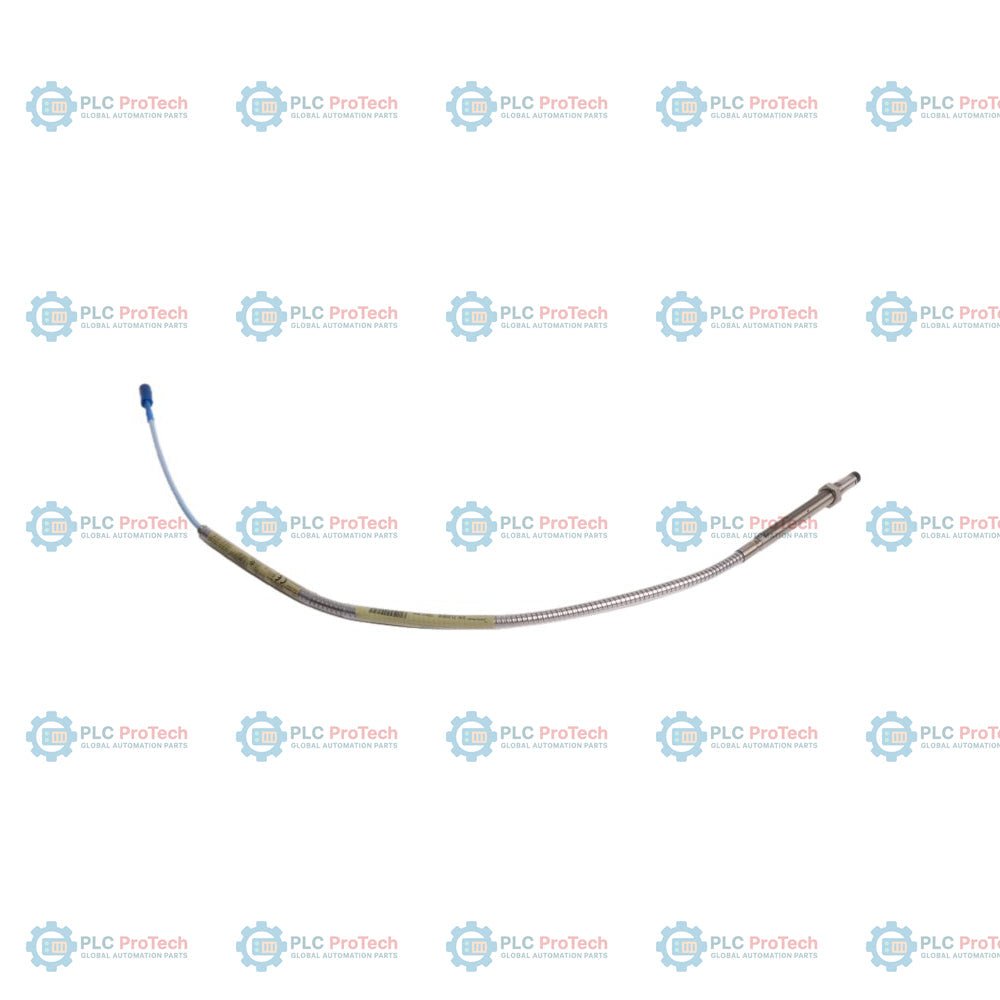

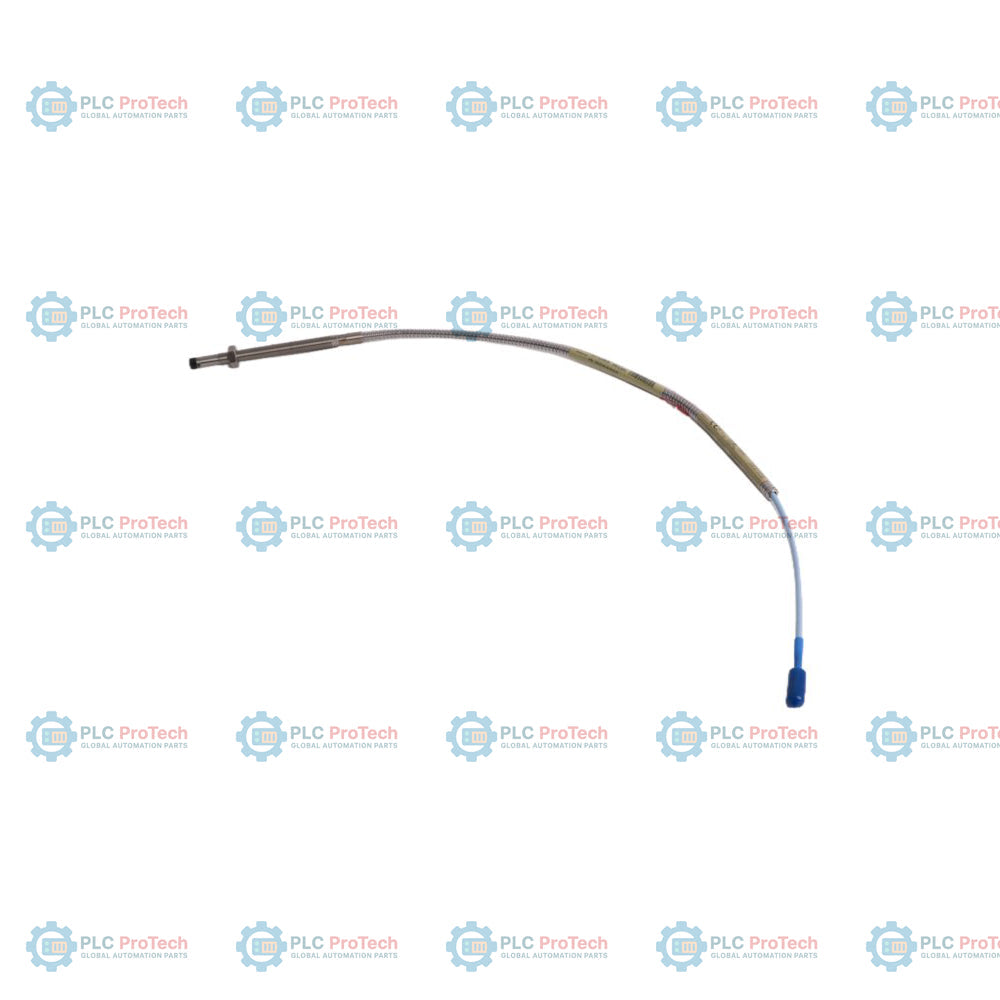

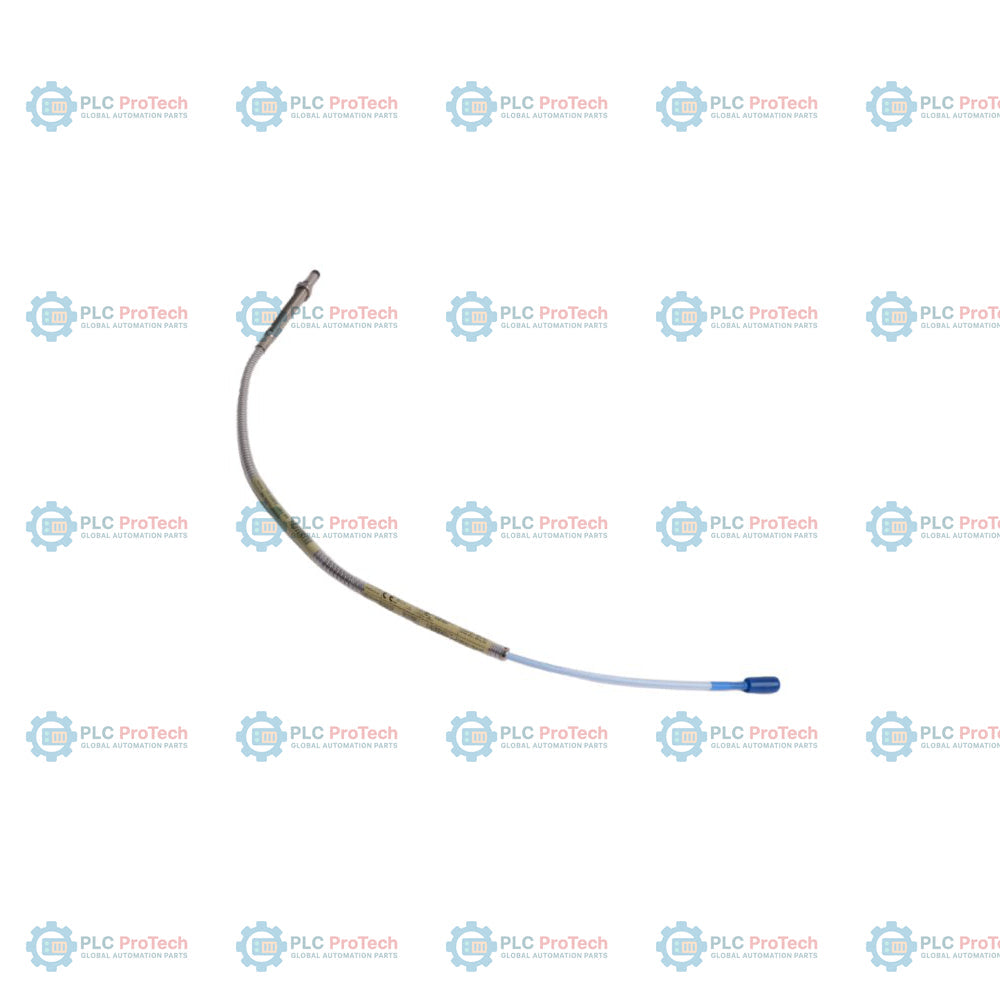

Bently Nevada 330102-05-40-05-02-05 3300 XL Sonda di prossimità da 8 mm con protezione

Descrizione

L'Opzione 05 (lunghezza non filettata di 0,5 pollici) e l'Opzione 40 (lunghezza complessiva del corpo di 4,0 pollici) specificano le dimensioni fisiche del corpo di questa configurazione della sonda 3300 XL 8 mm - 330102-05-40-05-02-05. Questa sonda di prossimità 3300 XL 8 mm presenta una protezione corazzata integrata in acciaio inossidabile (modello base 330102) per proteggere il cavo di trasmissione dall'usura operativa intensa. È configurata con una lunghezza totale della sonda di 0,5 metri (1,6 piedi) (Opzione 05), termina con un connettore ClickLoc coassiale miniaturizzato con un cavo standard e senza protezione del connettore (Opzione 02) e include il pacchetto di approvazioni degli enti dell'Opzione 05 per le certificazioni CSA, ATEX e IECEx relative alle aree pericolose.

A differenza dei modelli standard non corazzati della stessa famiglia, questa variante include una guaina corazzata flessibile in acciaio inossidabile sopra il cavo coassiale in FEP. Funziona come trasduttore a correnti parassite senza contatto all'interno del più ampio Sistema di trasduttori 3300 XL 8 mm, producendo una tensione continua proporzionale alla distanza tra la punta del sensore e un albero bersaglio. Il sistema è calibrato per un bersaglio standard in acciaio AISI 4140 ed è intercambiabile con i componenti corrispondenti della serie 3300 XL senza richiedere la calibrazione manuale sul campo.

Caratteristiche

• Guaina protettiva corazzata in acciaio inossidabile AISI 302/304, che protegge il cavo di trasmissione coassiale in FEP.
• Lunghezza del corpo non filettata di 0,5 pollici su un corpo filettato 3/8-24 UNF-2A (Opzione 05).
• Lunghezza complessiva del corpo di 4,0 pollici (Opzione 40) per il montaggio in alloggiamenti industriali standard.
• Lunghezza totale del cavo della sonda di 0,5 metri (Opzione 05), progettata per applicazioni con accoppiamento ravvicinato.
• Connettore ClickLoc coassiale miniaturizzato senza protezione esterna del connettore (Opzione 02).
• Conformità ai requisiti di sicurezza dell'Opzione 05, certificata secondo le approvazioni CSA, ATEX e IECEx.
• Guarnizione di tenuta della punta per pressione differenziale con O-ring in Viton.

Applicazioni

Questa sonda di prossimità viene utilizzata per la protezione dei macchinari dell'industria pesante in centrali elettriche, piattaforme petrolifere e del gas, raffinerie petrolchimiche e impianti minerari. Le attività di monitoraggio comuni includono:

• Misurazione delle vibrazioni dinamiche dell'albero all'interno dei cuscinetti a film fluido.
• Monitoraggio della posizione assiale e dello spostamento assiale.
• Riferimento di fase Keyphasor e rilevamento della temporizzazione.
• Misurazione della velocità di rotazione dei macchinari e misurazioni con tachimetro.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire una corretta installazione e prestazioni ottimali del segnale, seguire queste linee guida:

• Verificare che la lunghezza totale combinata della sonda e del cavo di prolunga corrisponda alla lunghezza totale richiesta del sensore Proximitor 3300 XL.
• Assicurarsi che vi siano almeno 8.0 mm di spazio libero laterale intorno alla punta della sonda rispetto ai metalli circostanti, per evitare interferenze con la calibrazione.
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 inch) per il cavo e l'armatura durante la posa.
• Serrare il corpo della sonda alla coppia consigliata di 7.5 N-m (66 in-lbf), fino a un massimo di 22.6 N-m (200 in-lbf), durante l'installazione standard.

Conformità e certificazioni

Questa configurazione 330102-05-40-05-02-05 è conforme agli standard globali per atmosfere esplosive nell'ambito del pacchetto Option 05:

• CSA: Sicuro per aree a rischio di Classe I, Divisione 1 e 2.
• ATEX: Protezione per atmosfere esplosive nelle zone 0 e 1.
• IECEx: Certificato per ambienti internazionali con atmosfere esplosive e a sicurezza intrinseca.
• CE: Conforme alle direttive dell'Unione Europea sulla bassa tensione e sulla compatibilità elettromagnetica.
