Descrizione

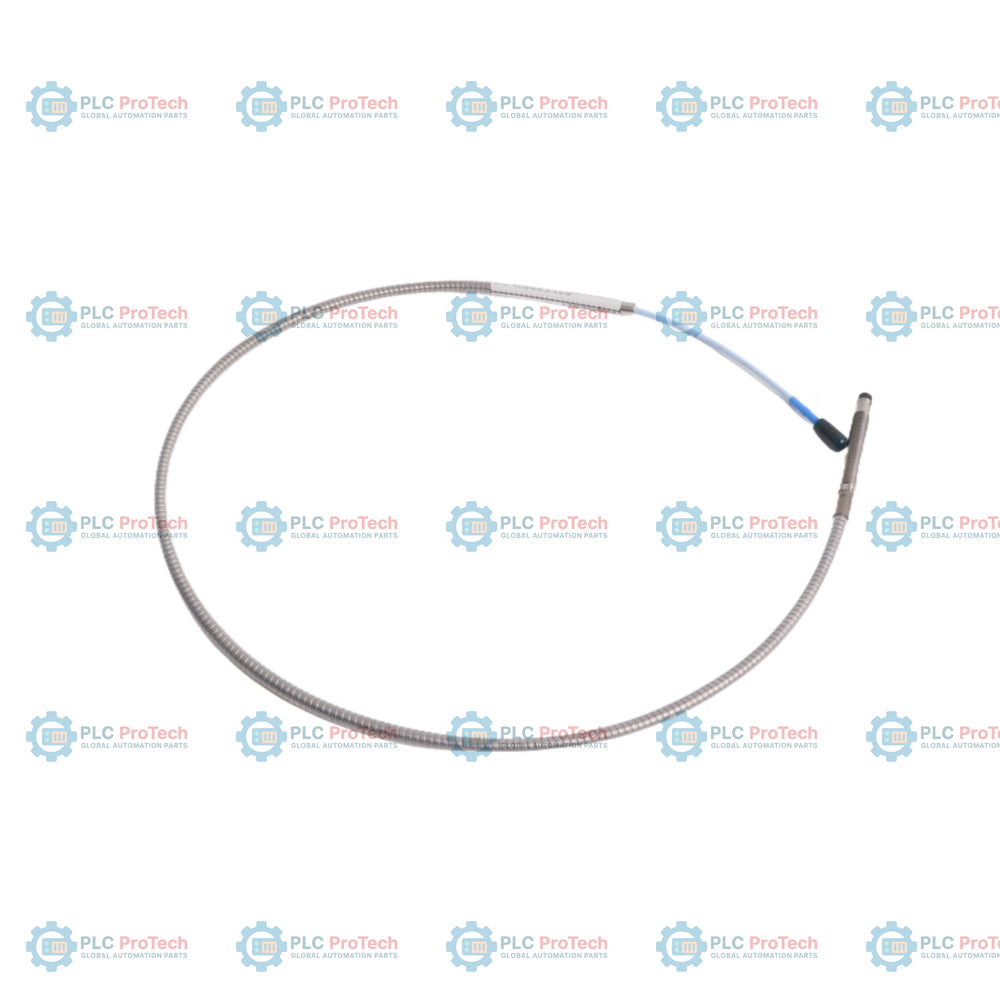

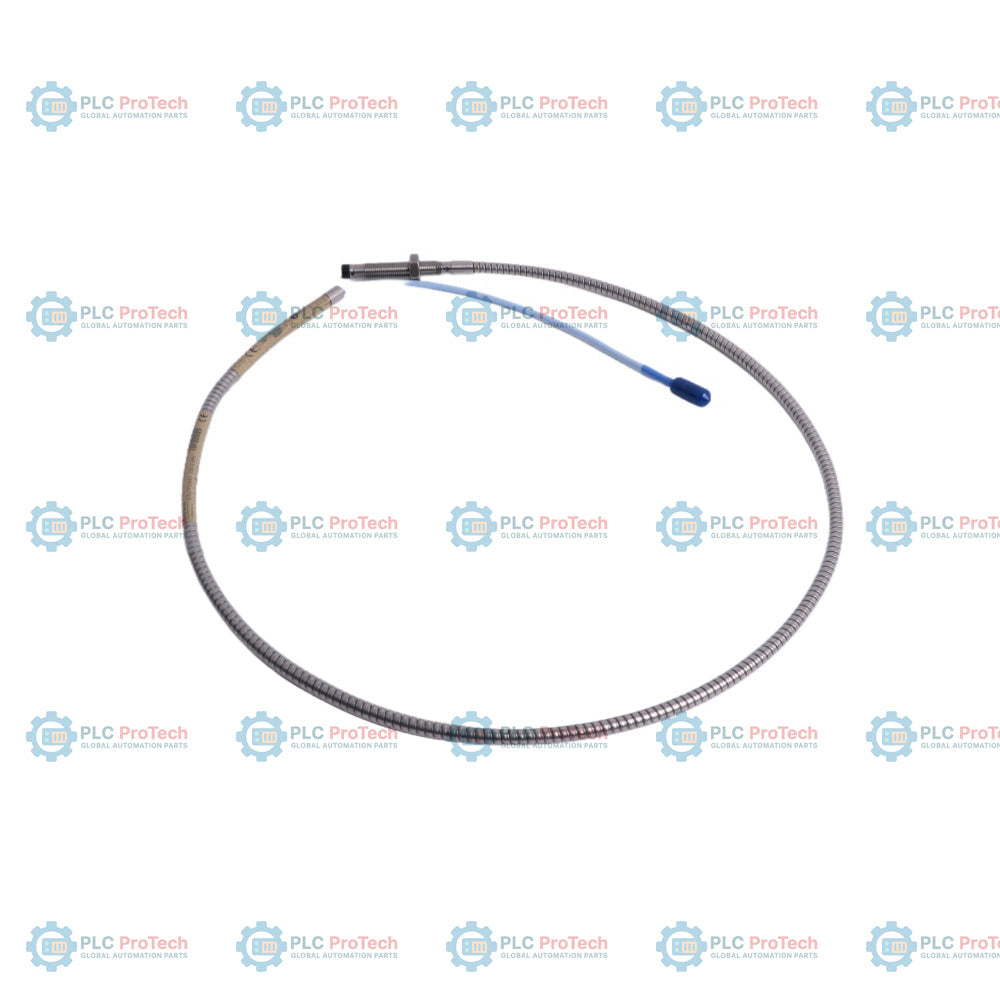

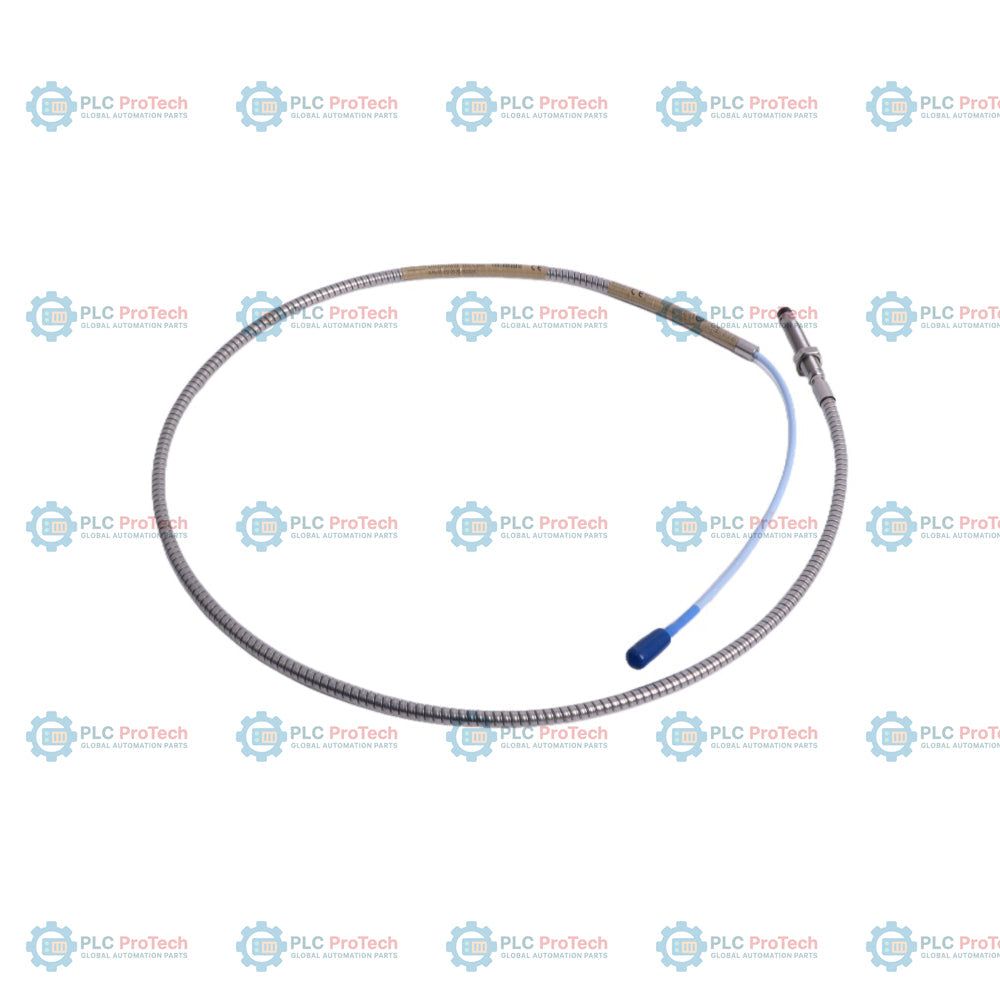

Corpo della sonda in acciaio 3/8-24 UNF parzialmente filettato con 3,6 pollici di lunghezza non filettata (opzione 36), una lunghezza complessiva del corpo di 8,0 pollici (opzione 80) e un cavo armato da 1,0 m (opzione 10) — 330102-36-80-10-02-05. Questa configurazione della sonda di prossimità 3300 XL da 8 mm offre una protezione meccanica con armatura integrata in acciaio inossidabile, distinguendosi dalle varianti non armate come la serie 330101. Il gruppo termina con un connettore coassiale maschio miniaturizzato ClickLoc (opzione 02) senza protezione del connettore e dispone delle omologazioni per aree pericolose previste dall'opzione 05 (CSA, ATEX, IECEx) per l'installazione in zone classificate.

La sonda funziona come trasduttore a correnti parassite abbinato a un sensore Proximitor 3300 XL e a un cavo di prolunga. Funziona generando un campo elettromagnetico ad alta frequenza che interagisce con un bersaglio metallico, convertendo lo spostamento fisico in una tensione elettrica proporzionale. Questa configurazione specifica viene utilizzata per misurare le vibrazioni dell'albero, la posizione assiale e la velocità su macchinari industriali come turbine a vapore, compressori centrifughi e grandi pompe.

Caratteristiche

• L'opzione 36 specifica una lunghezza non filettata di 3,6 pollici (91,4 mm) su un corpo della sonda 3/8-24 UNF-2A parzialmente filettato.
• L'opzione 80 fornisce una lunghezza complessiva del corpo di 8,0 pollici (203,2 mm), per installazioni a portata profonda negli alloggiamenti dei macchinari.
• L'opzione 10 indica una lunghezza totale del cavo di 1,0 metro (3,3 piedi), adatta al collegamento a scatole di giunzione installate nelle immediate vicinanze.
• L'opzione 02 dota un cavo coassiale standard di un connettore coassiale maschio miniaturizzato ClickLoc, senza guaina protettiva esterna.
• L'opzione 05 designa le omologazioni di enti internazionali, tra cui CSA, ATEX e IECEx, per ambienti pericolosi.
• Un'armatura integrata in acciaio inossidabile (guaina flessibile) ricopre il cavo coassiale per prevenire l'usura meccanica e l'abrasione.

Applicazioni

Gli scenari tipici dell'industria pesante in cui viene utilizzata questa configurazione specifica includono:

• Misurazioni delle vibrazioni radiali e della posizione assiale su turbine a vapore, turbine a gas e turbocompressori.
• Monitoraggio delle vibrazioni dei cuscinetti a film fluido in grandi generatori, riduttori e pompe industriali di processo.
• Protezione meccanica in ambienti abrasivi in cui i cavi sono esposti a cenere volante, trucioli metallici o usura fisica.
• Monitoraggio dei macchinari in aree pericolose nelle raffinerie di petrolio, negli impianti petrolchimici e nelle strutture per il gas naturale.

Informazioni per l'ordine

Segmento dell'opzione	Codice di questo SKU	Significato della configurazione
Codice articolo ordinabile	330102-36-80-10-02-05	Sonda di prossimità 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura
A - Opzione lunghezza non filettata	36	Lunghezza non filettata di 3,6 pollici (91 mm)
B - Opzione lunghezza complessiva del corpo	80	Lunghezza complessiva del corpo di 8,0 pollici (203 mm)
C - Opzione lunghezza totale	10	Lunghezza totale del sistema di 1,0 metro (3,3 piedi)
D - Opzione connettore e tipo di cavo	02	Connettore coassiale miniaturizzato ClickLoc, cavo standard
E - Opzione di approvazione dell'ente	05	Approvazioni CSA, ATEX, IECEx
Opzione suffisso	Nessuno	Configurazione standard senza suffisso finale del pacchetto specifico per il Paese (come -CN per NEPSI/CCC cinese)

Specifiche tecniche

Parametro	Valore della specifica
Produttore	Bently Nevada (Baker Hughes)
Codice articolo / Modello	330102-36-80-10-02-05
Tipo di prodotto	Sonda di prossimità 3300 XL da 8 mm con armatura
Dimensione della filettatura	3/8-24 UNF-2A
Diametro della punta della sonda	8,0 mm (0,31 pollici)
Lunghezza del corpo non filettato	3,6 pollici (91,4 mm)
Lunghezza complessiva del corpo	8,0 pollici (203,2 mm)
Lunghezza del cavo	1,0 m (3,3 piedi)
Protezione dell'armatura	Armatura flessibile in acciaio inossidabile
Tipo di cavo	Coassiale da 75 ohm (standard)
Tipo di connettore	Connettore coassiale maschio miniaturizzato ClickLoc
Intervallo di temperatura operativa	Da -52 degC a +177 degC (da -62 degF a +350 degF)
Pressione differenziale nominale	Progettata per sigillare la pressione differenziale tra la punta e il corpo (O-ring in Viton)
Fattore di scala	7,87 V/mm (200 mV/mil) se abbinata al Proximitor 3300 XL
Risposta in frequenza	Da 0 Hz a 10 kHz (minimo)
Dimensioni	150 mm x 150 mm x 35 mm (A x L x P)
Peso	0,34 kg

Linee guida per l'installazione

Assicurarsi che durante l'installazione vengano osservate le seguenti linee guida:

• Mantenere distanze minime dal metallo circostante per evitare interferenze indesiderate dovute al percorso delle correnti parassite. Per una sonda da 8 mm, si raccomanda un'area piana libera con diametro minimo di 40 mm (1,6 pollici).
• Evitare di serrare eccessivamente la sonda durante l'installazione. Il limite massimo di coppia per le filettature 3/8-24 UNF è 11,2 N-m (100 in-lb).
• Proteggere il connettore miniaturizzato ClickLoc dall'umidità e dai detriti. Utilizzare nastro in silicone autoagglomerante o cappucci protettivi per connettori se esposto a liquidi.
• Assicurarsi che il raggio di curvatura del cavo armato non sia inferiore a 25,4 mm (1,0 pollici) per evitare danni al nucleo coassiale interno.

Conformità e certificazioni

Questa configurazione è conforme ai seguenti standard con l'Opzione 05:

• CSA: Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 1 D Ex ia IIIC T90degC...T280degC Dc
• Marchio CE: conforme alle direttive europee applicabili
• Configurazione standard senza pacchetti di certificazione specifici per il Paese in coda (come -CN per NEPSI/CCC).
