Descrizione

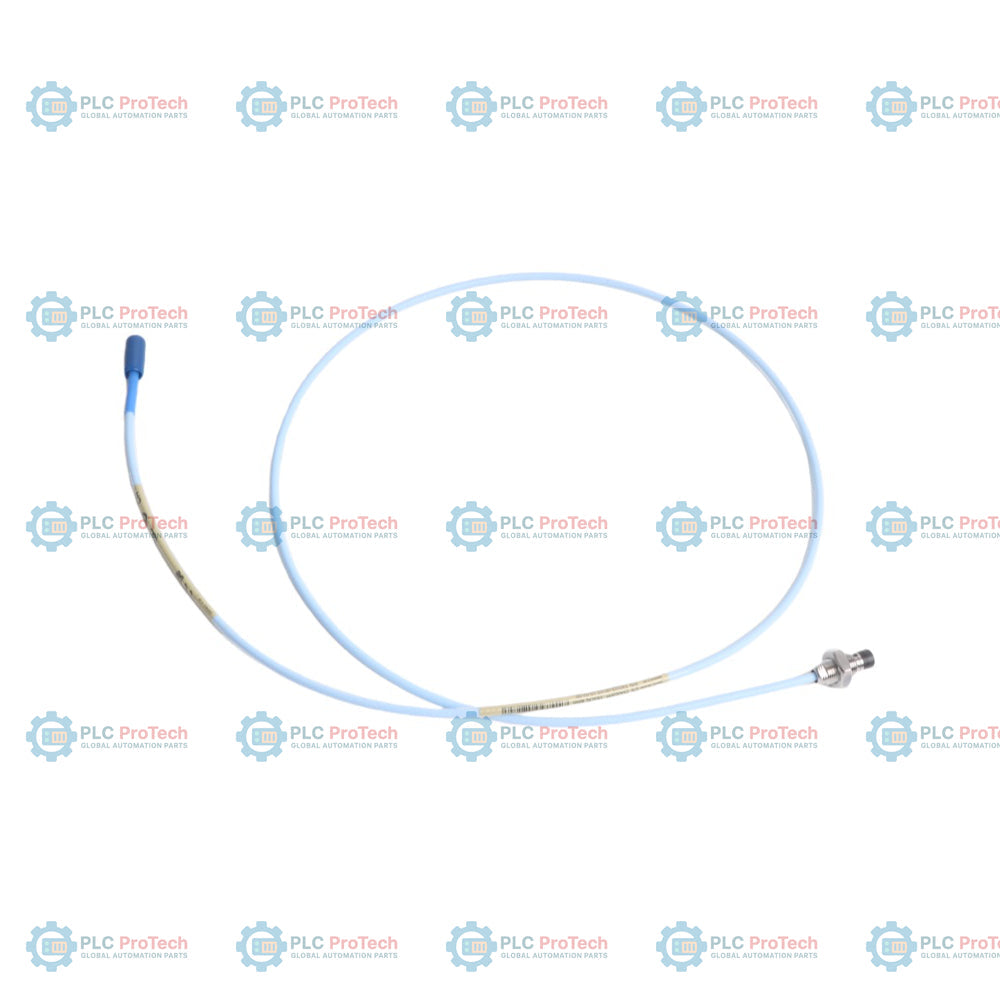

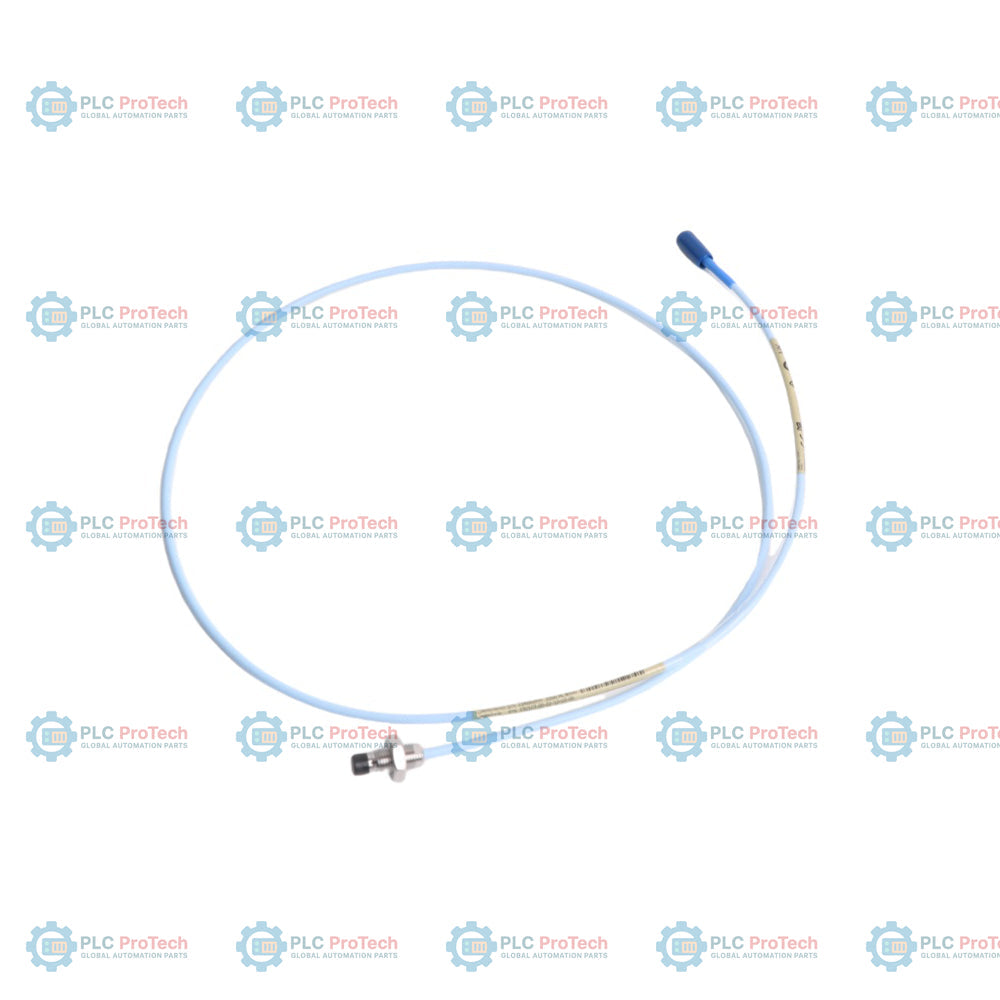

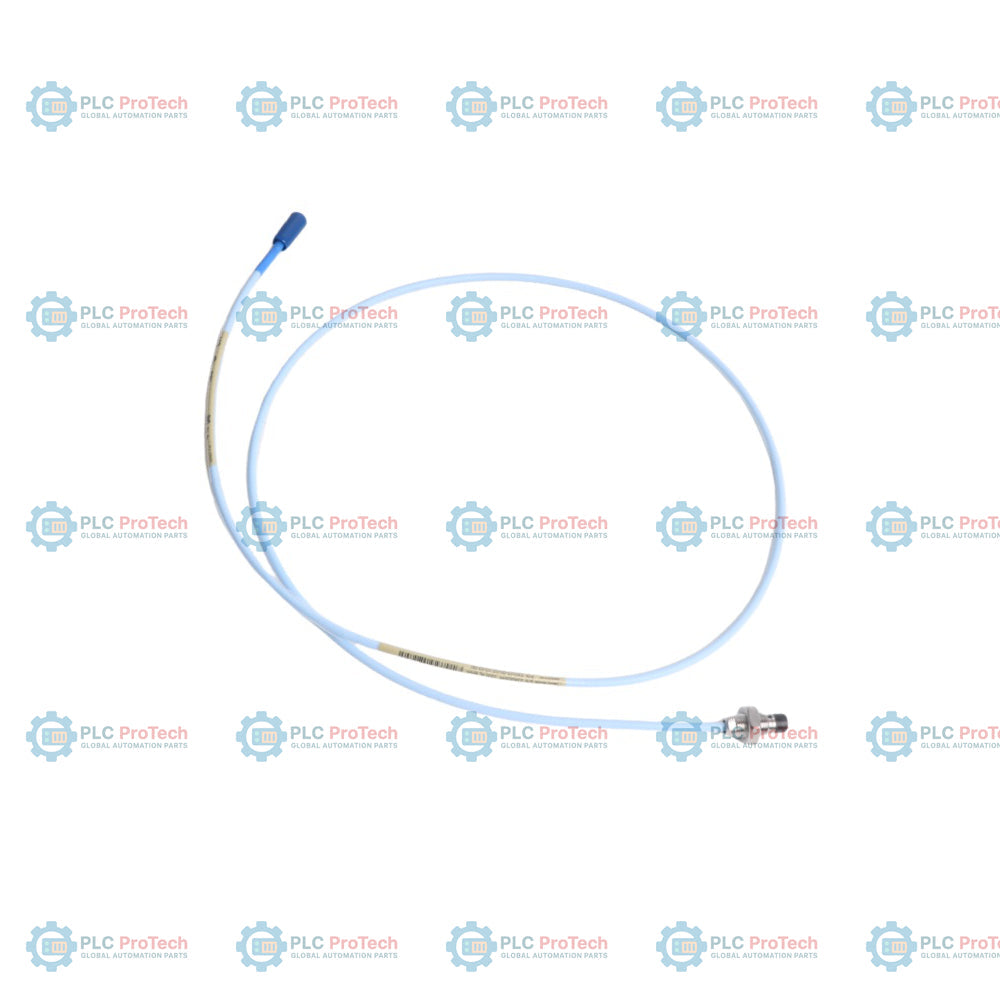

330103-00-02-10-02-00: Sonda di prossimità 3300 XL da 8 mm, filettatura metrica M10 x 1; l'opzione 00 specifica una lunghezza non filettata di 0 mm (corpo completamente filettato) e l'opzione 02 specifica una lunghezza complessiva dell'involucro di 20 mm. Questa configurazione specifica presenta una lunghezza totale di 1,0 metri (3,3 piedi) (opzione 10) ed è dotata di un connettore coassiale ClickLoc miniaturizzato con cavo standard (opzione 02), senza protezione del connettore. Per questa variante di uso standard non è richiesta alcuna approvazione da parte di enti (opzione 00).

Questa sonda di prossimità non armata funziona come sensore a correnti parassite per misurare le vibrazioni dell'albero, la posizione assiale e la velocità dei macchinari rotanti. Si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga per creare un sistema trasduttore completo. La sonda utilizza un corpo con filettatura metrica M10 x 1, adatto a macchinari con fori filettati metrici.

Caratteristiche

• L'opzione 00 (lunghezza non filettata di 0 mm) consente di avvitare completamente la sonda in un foro filettato metrico compatibile.
• L'opzione 02 offre una lunghezza complessiva ridotta dell'involucro di 20 mm per l'installazione in spazi di montaggio poco profondi.
• L'opzione 10 fornisce un cavo integrato da 1,0 metri (3,3 piedi) con una resistenza CC nominale di 7,59 ohm (+/-0,50 ohm) tra il conduttore centrale e il conduttore esterno.
• Il connettore dell'opzione 02 integra un connettore coassiale ClickLoc maschio miniaturizzato senza protezione del connettore.
• L'opzione 00 specifica l'assenza di approvazioni da parte degli enti per aree pericolose, semplificando l'approvvigionamento per aree industriali generiche non pericolose.
• La punta della sonda in plastica PPS è stampata mediante lo stampaggio TipLoc per creare un giunto robusto con l'involucro in acciaio inossidabile.
• Il design CableLoc garantisce una resistenza alla trazione di 330 N (75 lbf) tra il cavo della sonda e la punta della sonda.

Applicazioni

Le applicazioni industriali tipiche includono:

• Monitoraggio delle vibrazioni dei macchinari rotanti
• Misurazione della posizione assiale e dello spostamento di spinta
• Monitoraggio della posizione e dell'usura dello stelo dei compressori alternativi
• Rilevamento del movimento dell'albero del rotore di turbine a vapore e a gas
• Industrial pumps, fans, and motor shaft displacement tracking

Monitoraggio dello spostamento dell’albero di pompe, ventilatori e motori industriali

Non richiesta (nessuna approvazione per aree pericolose)

Linee guida per l’installazione

• Messa a terra: assicurarsi che il sistema del sensore abbia una messa a terra a punto singolo, in genere sul terminale COM del sensore Proximitor.
• Impegno della filettatura: l’impegno massimo della filettatura M10x1 è di 15 mm. Il superamento di questo limite può causare inceppamenti.
• Coppia del connettore: i connettori devono essere serrati a mano. Non utilizzare pinze sui connettori dorati di tipo ClickLoc XL-to-XL.
• Distanza minima: impostare la distanza fisica della sonda utilizzando un voltmetro o uno spessore calibrato secondo le specifiche del sistema (in genere 1,27 mm o 50 mil per la gamma intermedia).
• Raggio di curvatura del cavo: durante l’installazione, mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il cavo standard della sonda.
