Sonda di prossimità Bently Nevada 3300 XL 8 mm 330103-00-03-05-01-05

Descrizione

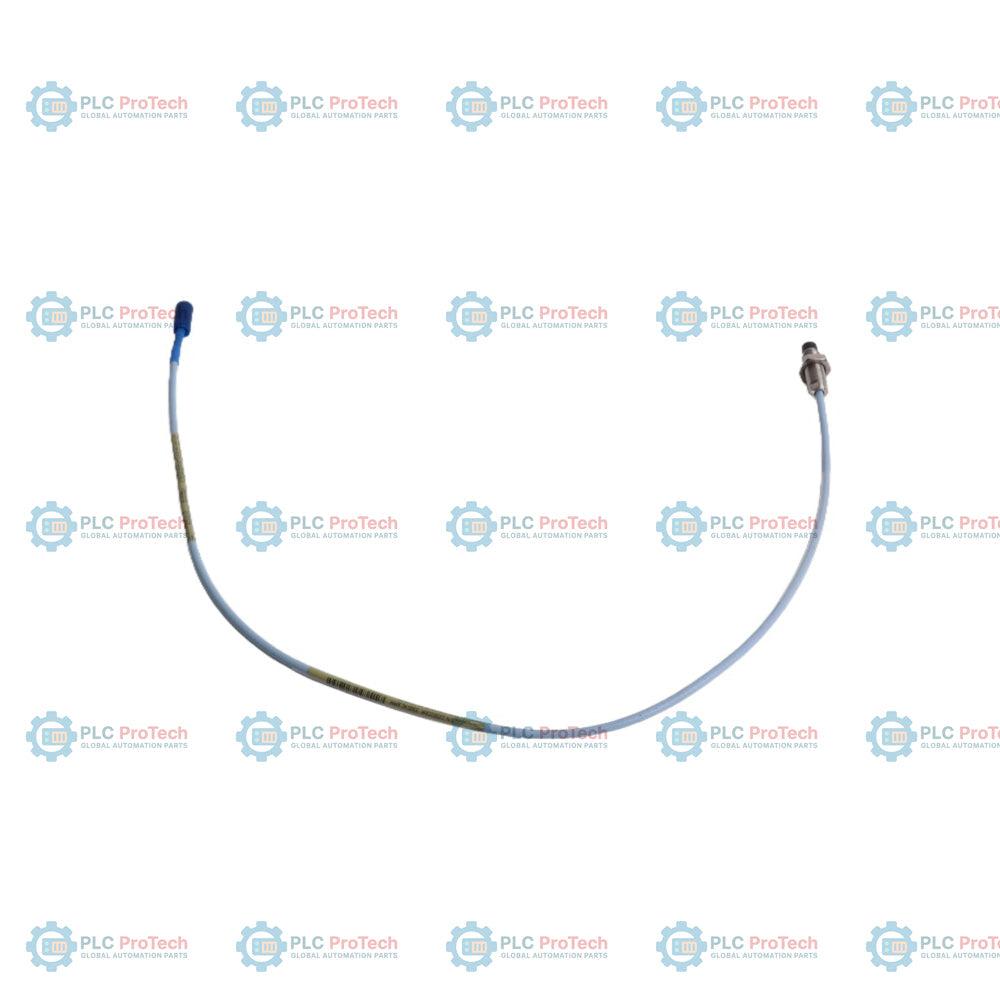

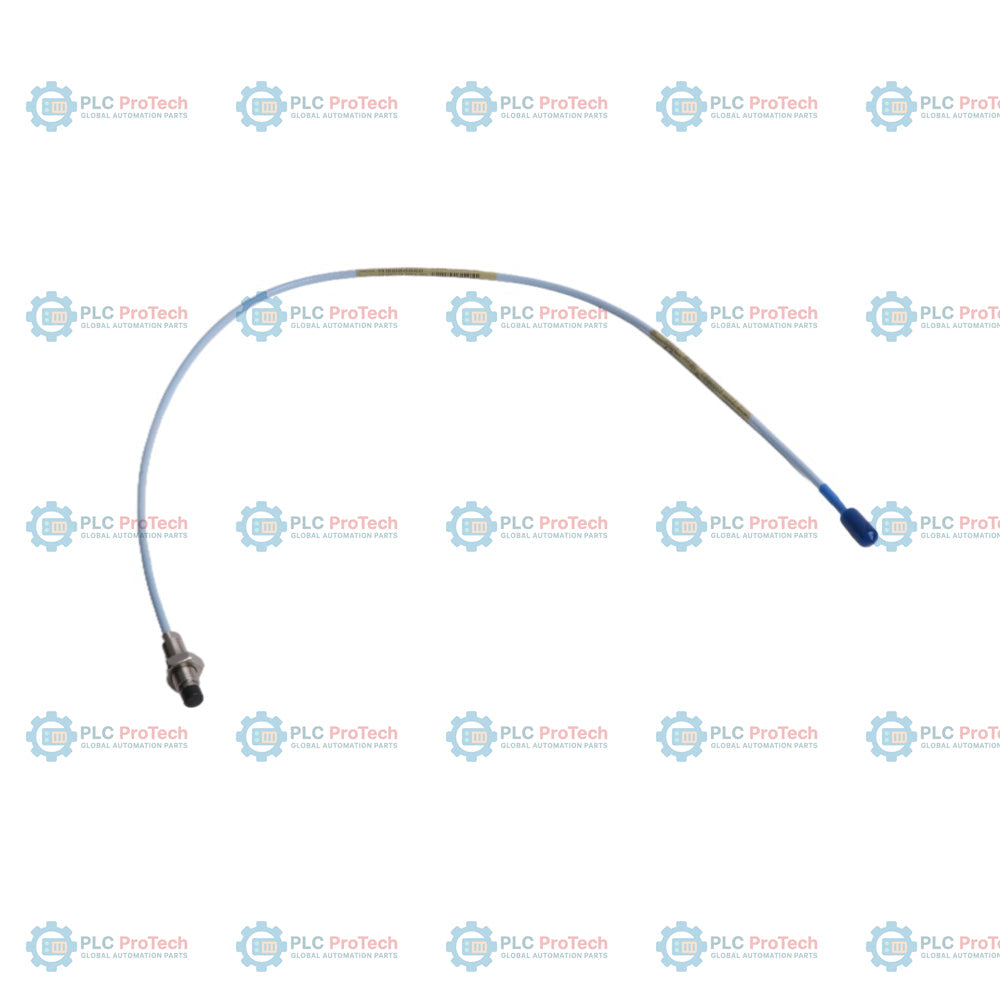

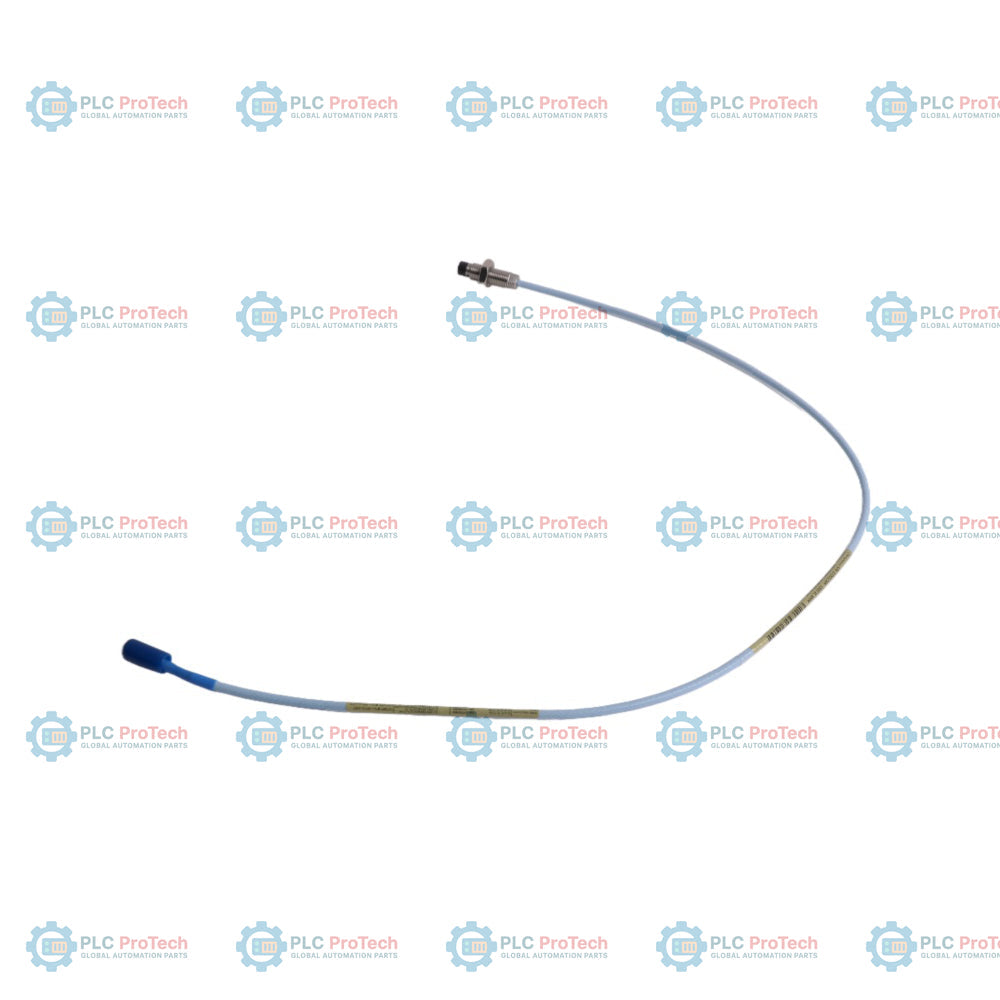

330103-00-03-05-01-05 specifica una configurazione di sonda di prossimità 3300 XL da 8 mm con filettatura metrica M10 x 1, lunghezza non filettata di 0 mm, lunghezza complessiva del corpo di 30 mm, lunghezza totale di 0,5 metri, cavo standard con connettore coassiale ClickLoc miniaturizzato e protezione del connettore, nonché approvazioni degli enti CSA, ATEX e IECEx. Questa sonda a correnti parassite viene utilizzata per misurare lo spostamento statico (posizione) e dinamico (vibrazione) su macchinari ad alta velocità con cuscinetti a film fluido. Generando una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie bersaglio, funge da dispositivo di rilevamento affidabile per trasmettitori di vibrazioni, rack di monitoraggio e sistemi di misurazione della velocità.

A differenza delle varianti con cablaggio armato o prolunghe del corpo non filettate, questa configurazione senza armatura presenta un involucro metrico completamente filettato, progettato per l'installazione diretta in involucri filettati della macchina, dove è già presente una guaina protettiva meccanica o il rischio di abrasione esterna è minimo. La protezione del connettore integrata nell'interfaccia ClickLoc protegge il collegamento coassiale da umidità, polvere e trazione fisica, contribuendo a prevenire la distorsione del segnale nei circuiti di monitoraggio critici.

Caratteristiche

• Configurazione con filettatura metrica M10 x 1 senza armatura (modello base 330103).
• Opzione con lunghezza non filettata di 0 mm (Opzione 00), per il completo innesto della filettatura in spazi compatti.
• Opzione con corpo lungo 30 mm (Opzione 03), adatta ai requisiti di profondità ridotta di inserimento della filettatura.
• Lunghezza totale della sonda di 0,5 metri (1,6 piedi) (Opzione 05), progettata per il collegamento a un cavo di prolunga da 4,5 metri in un sistema di trasduttore standard da 5 metri.
• Connettore coassiale ClickLoc con protezione del connettore (Opzione 01) su cavo coassiale standard.
• Pacchetto di certificazione per aree pericolose (Opzione 05) comprendente le approvazioni CSA, ATEX e IECEx.
• Pienamente compatibile con i precedenti componenti dei trasduttori della serie 3300 non XL da 5 mm e 8 mm.
• Punta della sonda composta da solfuro di polifenilene (PPS), per un'elevata resistenza agli agenti chimici e alle alte temperature.

Applicazioni

Le aree di applicazione tipiche includono:

• Misurazioni delle vibrazioni e della posizione assiale su macchine con cuscinetti a film fluido, come turbine a vapore, turbine a gas, compressori e pompe.
• Misurazioni di velocità e di riferimento Keyphasor su macchinari industriali rotanti ad alta velocità.
• Sostituzione diretta o integrazione nei sistemi di protezione delle macchine che richiedono componenti di montaggio metrici.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

Un'installazione corretta previene danni fisici e distorsioni della misurazione:

• Assicurarsi che la connessione tra sonda e cavo di prolunga sia serrata a mano. Non usare pinze sui connettori ClickLoc, salvo quando si accoppiano con connettori in acciaio inossidabile non XL.
• Applicare il manicotto protettivo del connettore sulla connessione per proteggerla dall'ingresso di umidità e polvere.
• Verificare che l'area minima del bersaglio abbia un diametro di almeno 15 mm. È necessario mantenere una distanza laterale dal metallo circostante per evitare interferenze nella visione laterale.
• Rispettare il limite massimo di innesto della filettatura di 15 mm per filettature M10 x 1, per evitare inceppamenti durante l'installazione.
• Durante il funzionamento, mantenere la punta della sonda libera da detriti metallici per evitare letture errate del gap.

Conformità e certificazioni

Questa configurazione della sonda è conforme ai seguenti certificati:

• CSA: Aree pericolose di Classe I, Divisione 1 e 2 (se abbinato a un Proximitor certificato)
• ATEX: Configurazioni a sicurezza intrinseca o antiscintilla per Zona 0/1/2
• IECEx: Ex ia IIC T4/T5 Ga; Ex nA IIC T5...T1 Gc
• RoHS: Conforme alla Direttiva UE 2011/65/UE
• CE: Conforme alla Direttiva EMC 2014/30/UE
