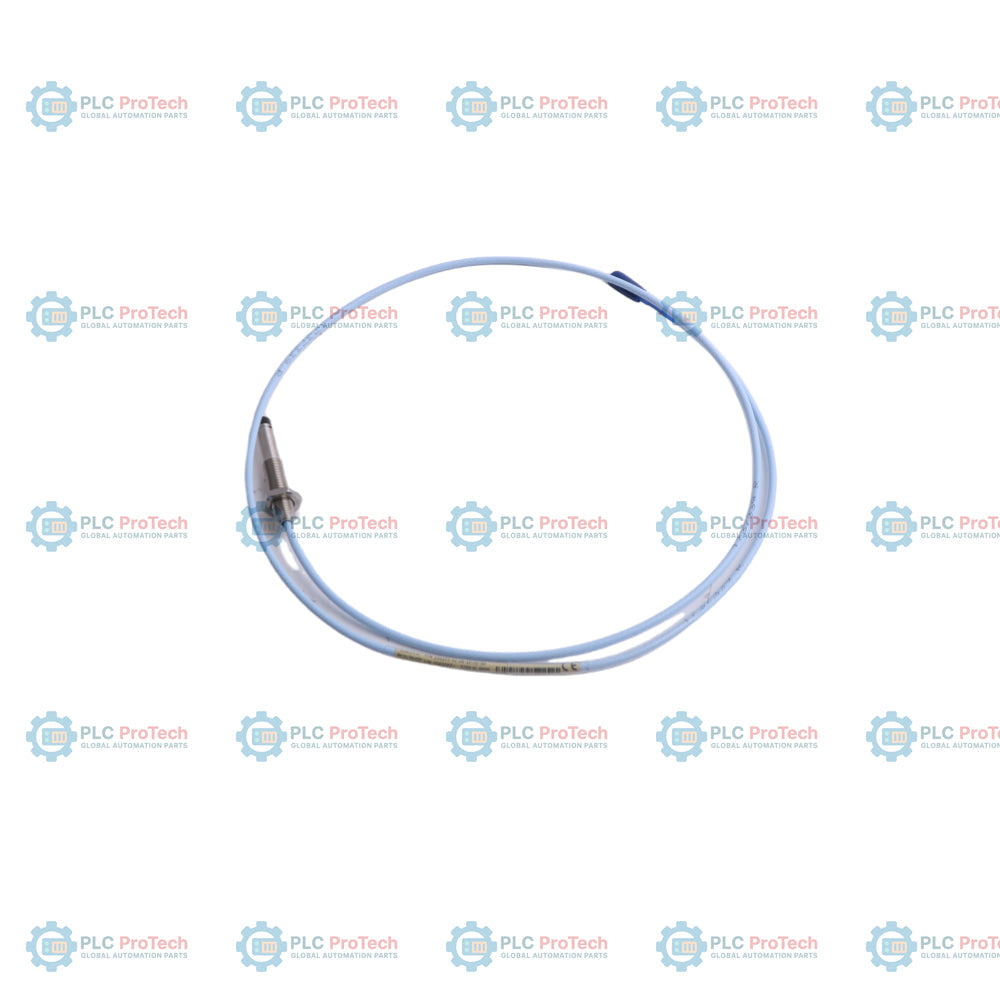

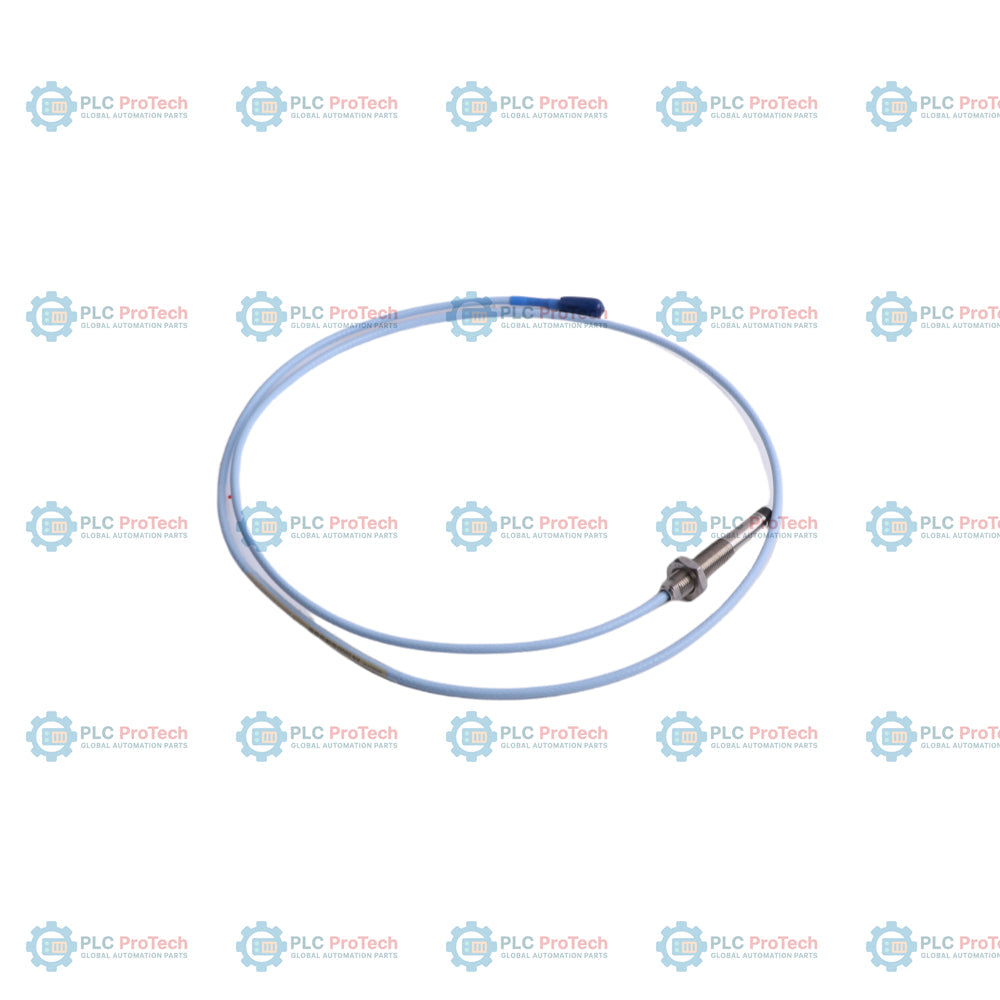

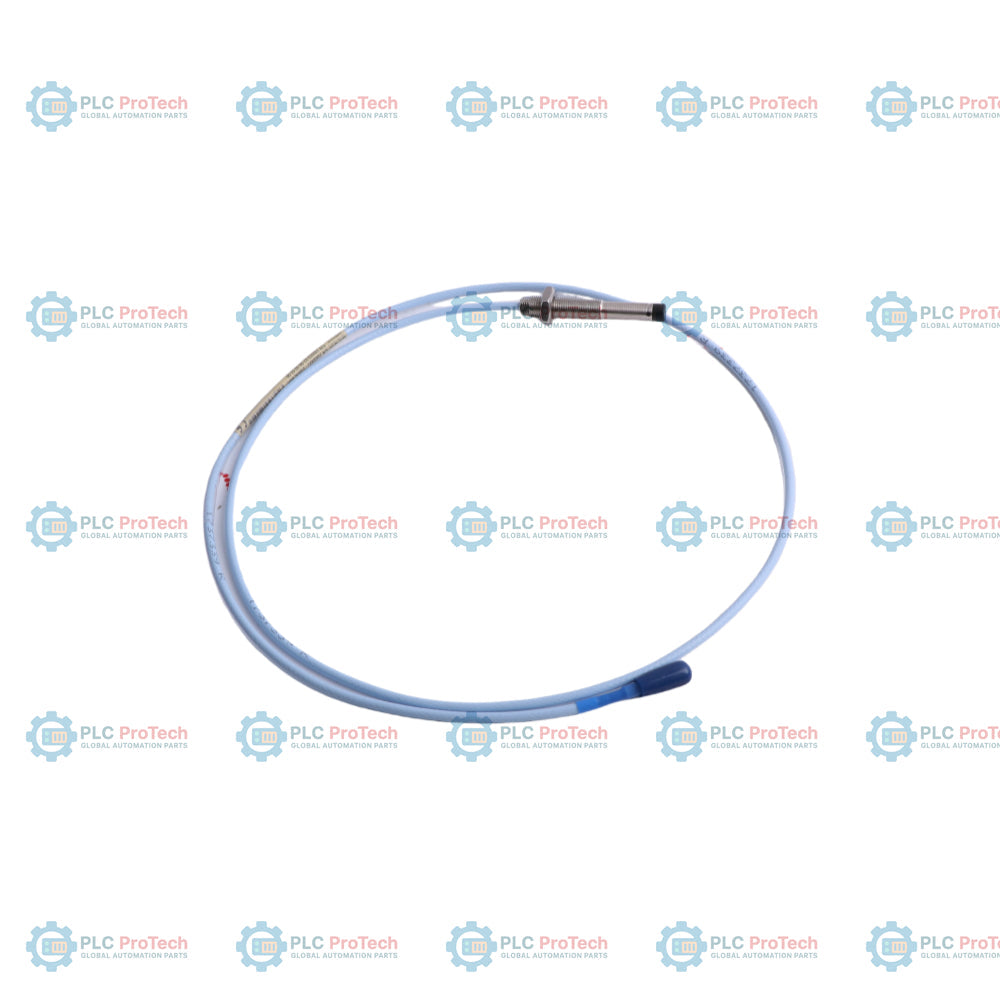

Bently Nevada 330103-02-06-10-02-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

L'opzione 02 (lunghezza non filettata di 20 mm) e l'opzione 06 (lunghezza complessiva del corpo di 60 mm) specificano questa configurazione della sonda di prossimità metrica da 8 mm 3300 XL — 330103-02-06-10-02-00, una sonda di prossimità a correnti parassite senza contatto, con filettatura metrica M10 x 1 e senza armatura meccanica. Questa configurazione include un cavo coassiale standard da 1,0 metro (3,3 piedi) con un connettore ClickLoc coassiale miniaturizzato ed è fornita senza approvazioni da parte degli enti certificatori (opzione 00). Il corpo filettato M10 x 1 garantisce la compatibilità diretta con i supporti metrici dei macchinari, consentendo la misurazione della prossimità fisica degli alberi target.

Questa specifica variante metrica è diversa dalle configurazioni frazionarie standard (come la serie 330101 con filettatura 3/8-24 UNF) o dalle configurazioni corazzate (come la serie 330104). Funziona all'interno del sistema trasduttore 3300 XL, abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga standard per ottenere una lunghezza totale del sistema di 5,0 o 9,0 metri. Il cavo non corazzato della sonda, triassiale da 75 ohm e isolato in FEP, mantiene un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per il passaggio in vani macchina ristretti.

Caratteristiche

• L'opzione 02 specifica una lunghezza non filettata di 20 mm, lasciando 40 mm di lunghezza filettata del corpo per l'innesto di montaggio.
• L'opzione 06 stabilisce una lunghezza complessiva del corpo di 60 mm con una struttura non corazzata.
• L'opzione 10 fornisce una lunghezza totale del cavo della sonda di 1,0 metro (3,3 piedi).
• Il tipo di connettore dell'opzione 02 è un connettore coassiale ClickLoc miniaturizzato senza protezione del connettore su un cavo standard.
• L'opzione 00 indica che per questa configurazione non sono necessarie approvazioni da parte degli enti certificatori.
• La filettatura metrica M10 x 1 è conforme alle specifiche meccaniche metriche standard.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) resiste ai tipici ambienti industriali.
• Il cavo triassiale da 75 ohm isolato in etilene propilene fluorurato (FEP) supporta la trasmissione di segnali a basso rumore.

Applicazioni

Questa sonda metrica viene utilizzata per la protezione dei macchinari industriali e il monitoraggio delle condizioni. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali su alberi rotanti ad alta velocità
• Misurazioni della posizione della spinta assiale su turbine a vapore e a gas
• Misurazioni dell'eccentricità sugli alberi dei generatori
• Misurazioni di riferimento Keyphasor e della velocità su compressori e pompe
• Monitoraggio delle vibrazioni negli impianti petrolchimici, di generazione elettrica e trattamento del gas

Informazioni per l'ordine

Non sono richieste omologazioni di enti

Linee guida per l'installazione

• Coppia di serraggio: Non superare la coppia nominale massima di 22,6 N-m (200 in-lbf) per le sonde standard M10 x 1 montate in avanti durante l'installazione. La coppia di serraggio consigliata è di 7,5 N-m (66 in-lbf).
• Impegno della filettatura: Mantenere l'impegno della filettatura entro il limite massimo di 15 mm per filettature M10 x 1, per evitare inceppamenti.
• Instradamento del cavo: Assicurarsi che il cavo coassiale triassiale da 75 ohm mantenga un raggio di curvatura di almeno 25,4 mm (1,0 pollice) per prevenire il deterioramento fisico o elettrico del conduttore.
• Protezione del connettore: Utilizzare un protettore per connettori o nastro siliconico autoagglomerante (non all'interno del carter della macchina) per impedire l'ingresso di umidità o olio nel punto di connessione ClickLoc con il cavo di prolunga.
• Regolazione del traferro: Regolare il traferro meccanico utilizzando uno spessimetro oppure misurando l'uscita in tensione CC del sensore Proximitor (generalmente impostata su un valore nominale di -10 Vcc, corrispondente a un traferro meccanico di 1,27 mm su acciaio AISI 4140).
