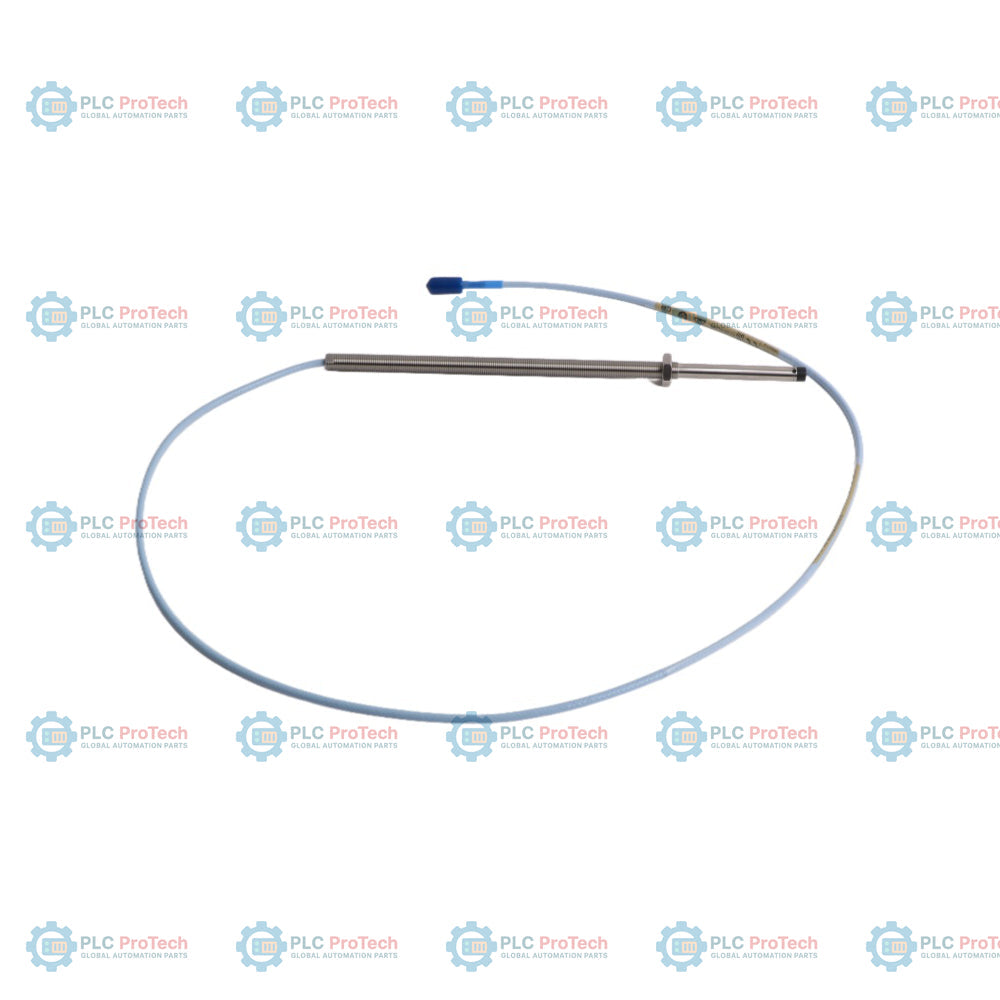

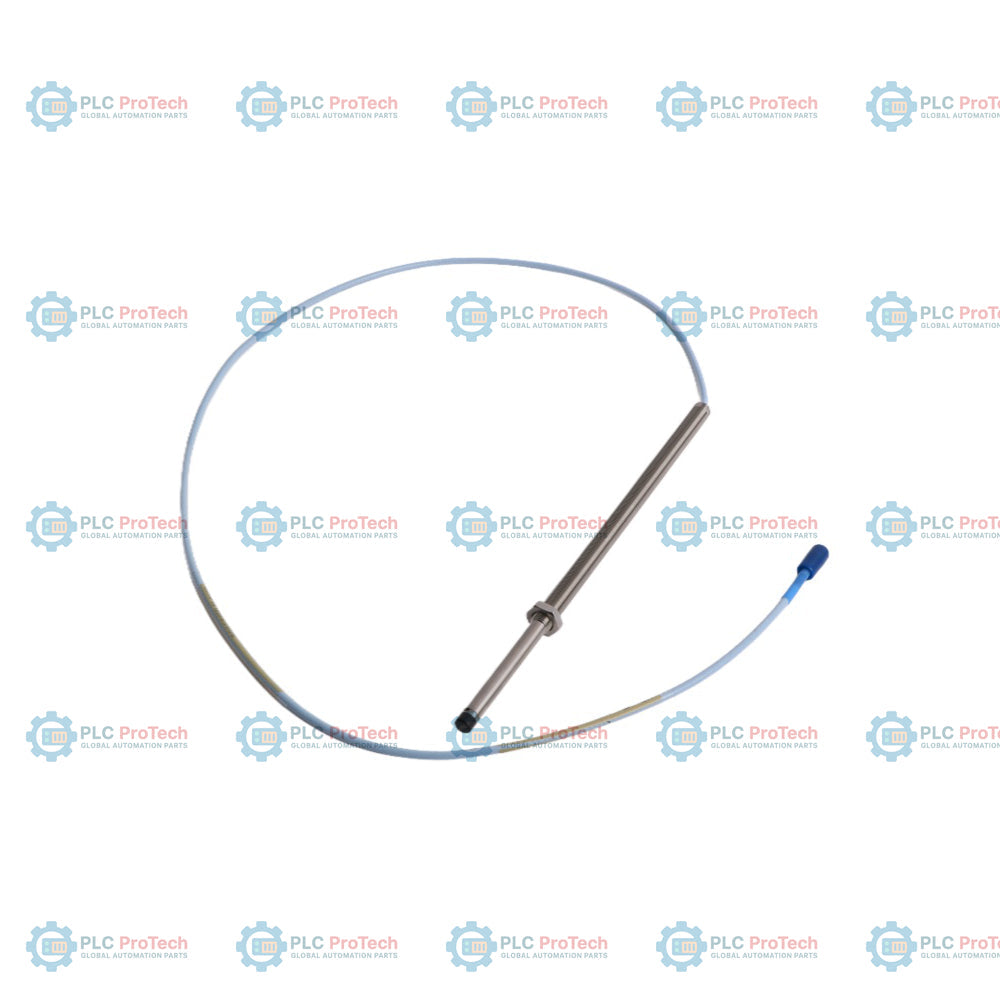

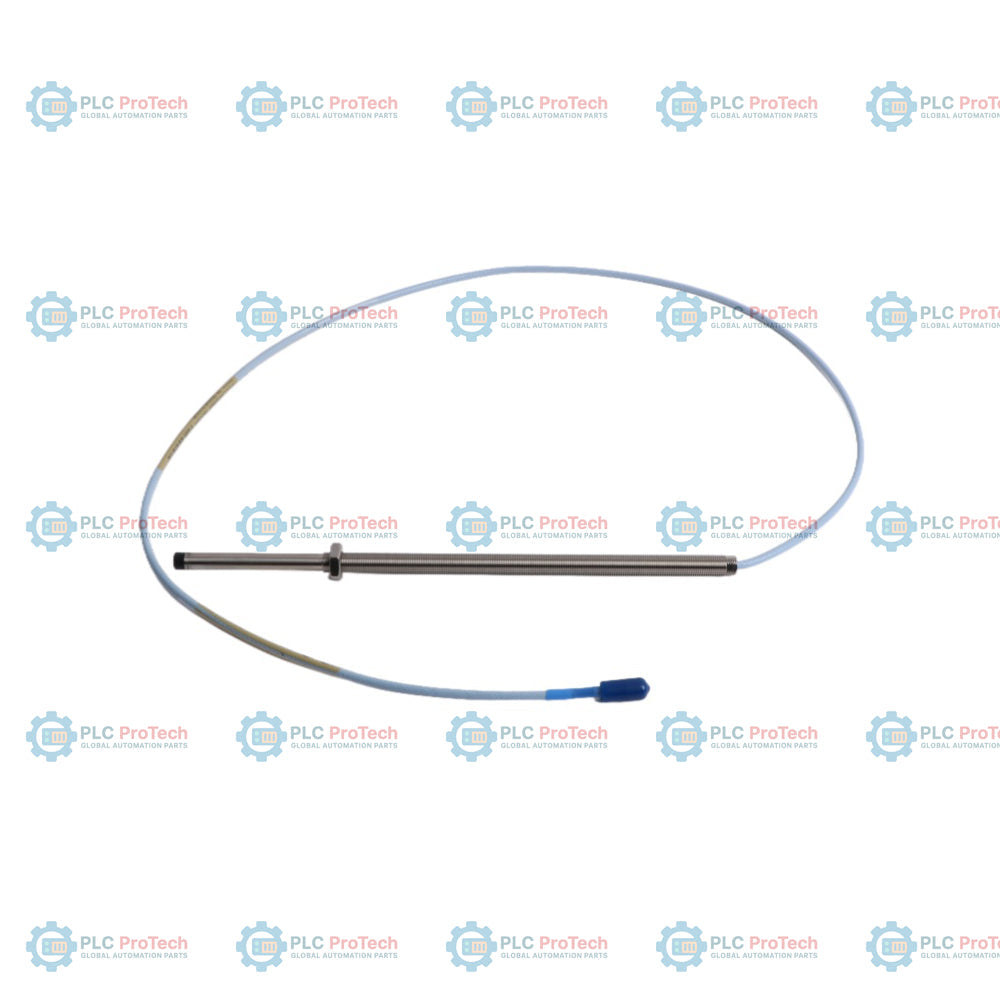

Bently Nevada 330103-06-15-10-12-05 3300 XL Sonda di prossimità

Descrizione

La lunghezza non filettata di 60 mm (opzione 06), la lunghezza complessiva della custodia di 150 mm (opzione 15) e la lunghezza totale di 1,0 m (opzione 10) definiscono questa configurazione della sonda di prossimità 3300 XL da 8 mm — 330103-06-15-10-12-05.

Questa configurazione specifica è dotata di un cavo FluidLoc (opzione 12), che impedisce all'olio e ad altri liquidi di processo di fuoriuscire dalla macchina attraverso l'interno del cavo, a differenza dei cavi standard non FluidLoc. Questa variante ha una custodia con filettatura metrica M10 x 1 (senza armatura) e include le approvazioni standard CSA, ATEX e IECEx (opzione 05) per l'impiego in aree pericolose. Funziona come parte del sistema di trasduttore di prossimità 3300 XL da 8 mm, convertendo le misurazioni dello spostamento per correnti parassite in un segnale elettrico proporzionale quando abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibili.

Caratteristiche

• Lunghezza non filettata (opzione 06): porzione non filettata di 60 mm per flessibilità di montaggio e requisiti specifici di profondità della custodia.
• Lunghezza complessiva della custodia (opzione 15): 150 mm di lunghezza complessiva della custodia con configurazione filettata M10 x 1.
• Lunghezza totale della sonda (opzione 10): 1,0 metro (3,3 piedi) di lunghezza totale del cavo della sonda.
• Cavo FluidLoc (opzione 12): design brevettato del cavo contenente un sigillante interno che blocca la migrazione di fluidi, olio e umidità lungo l'anima.
• Approvazione per aree pericolose (opzione 05): certificata per installazioni a sicurezza intrinseca e non incendive secondo gli standard CSA, ATEX e IECEx.
• Design intercambiabile: pienamente compatibile con i componenti di sistema non XL della serie 3300 da 5 mm e 8 mm.

Applicazioni

Questa sonda di prossimità viene utilizzata per la protezione senza contatto dei macchinari e il monitoraggio delle condizioni di apparecchiature industriali rotanti critiche. Le applicazioni tipiche includono:

• Misurazioni delle vibrazioni radiali e della posizione assiale su turbine a vapore e a gas
• Monitoraggio dello spostamento dell'albero in pompe e compressori di grandi dimensioni
• Misurazioni della velocità di rotazione e rilevamento del riferimento di fase (Keyphasor)
• Monitoraggio di alloggiamenti di cuscinetti lubrificati a olio, dove il cavo FluidLoc impedisce il bypass del fluido

Informazioni per l'ordine

Omologazioni CSA, ATEX, IECEx

Linee guida per l'installazione

Per garantire la corretta installazione della sonda di prossimità 3300 XL da 8 mm, osservare le seguenti linee guida:

• Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) durante l'instradamento per evitare danni all'anima.
• L'avvitamento nella struttura di montaggio non deve superare 15 mm per filettature M10 x 1, per evitare inceppamenti meccanici.
• I connettori ClickLoc placcati in oro devono essere serrati a mano finché non scattano in posizione; non usare pinze, salvo per il collegamento a un connettore in acciaio inossidabile non XL.
• Evitare di instradare il cavo della sonda vicino a linee ad alta tensione o a fonti di interferenze elettromagnetiche eccessive.
• Per applicazioni esposte all'olio, verificare che la tenuta del cavo FluidLoc sia intatta per garantire l'assenza di bypass del liquido di processo.

Conformità e certificazioni

La configurazione della sonda di prossimità 3300 XL da 8 mm con l'opzione 05 è conforme ai seguenti standard:

• ATEX/IECEx: a sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e antiscintilla/Ec (Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc) se installato secondo i disegni.
• CSA/NRTL/C: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 2, Gruppi A, B, C, D; Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc.
• CE/EMC: conforme alla direttiva EMC UE 2014/30/UE (EN 61000-6-2, EN 61000-6-4) e alla direttiva RoHS 2011/65/UE.
• RoHS Cina: designazione EFUP di 15 anni in conformità a SJ/T 11364-2024.
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), SIL 3 (HFT = 1).
