Descrizione

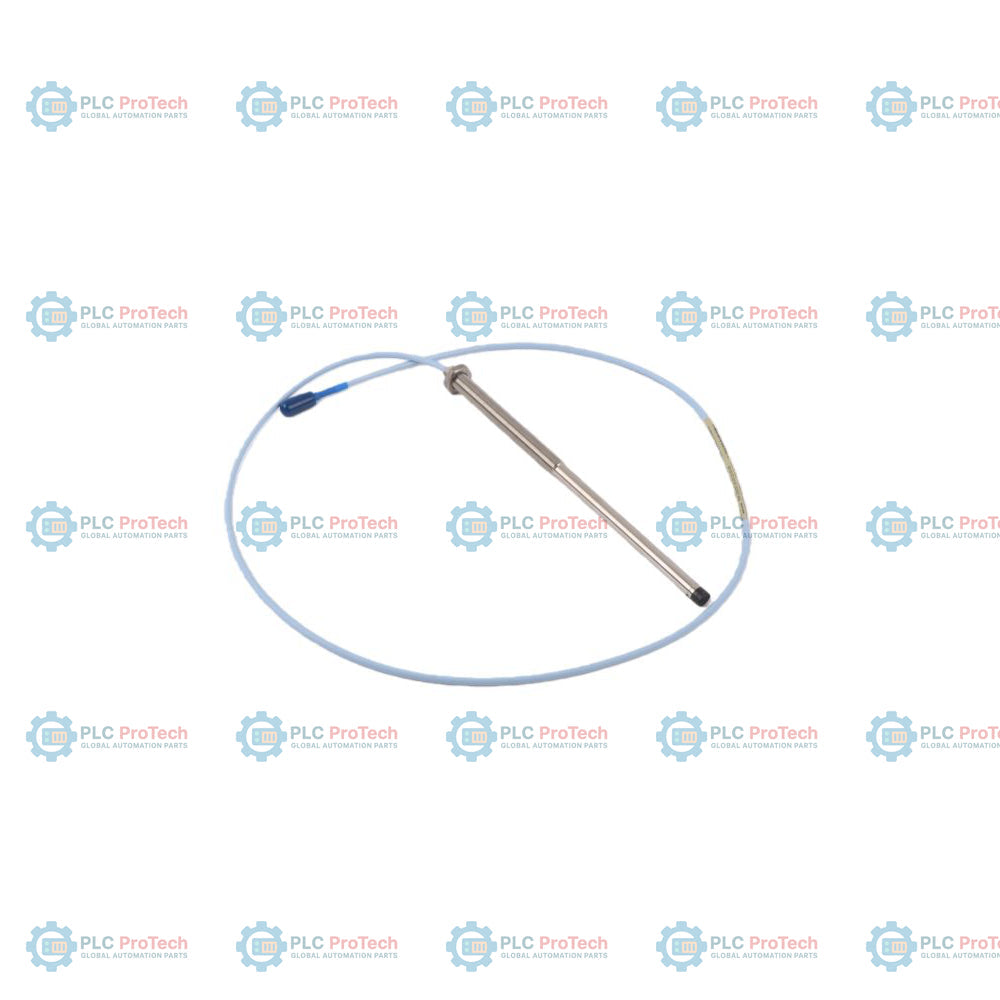

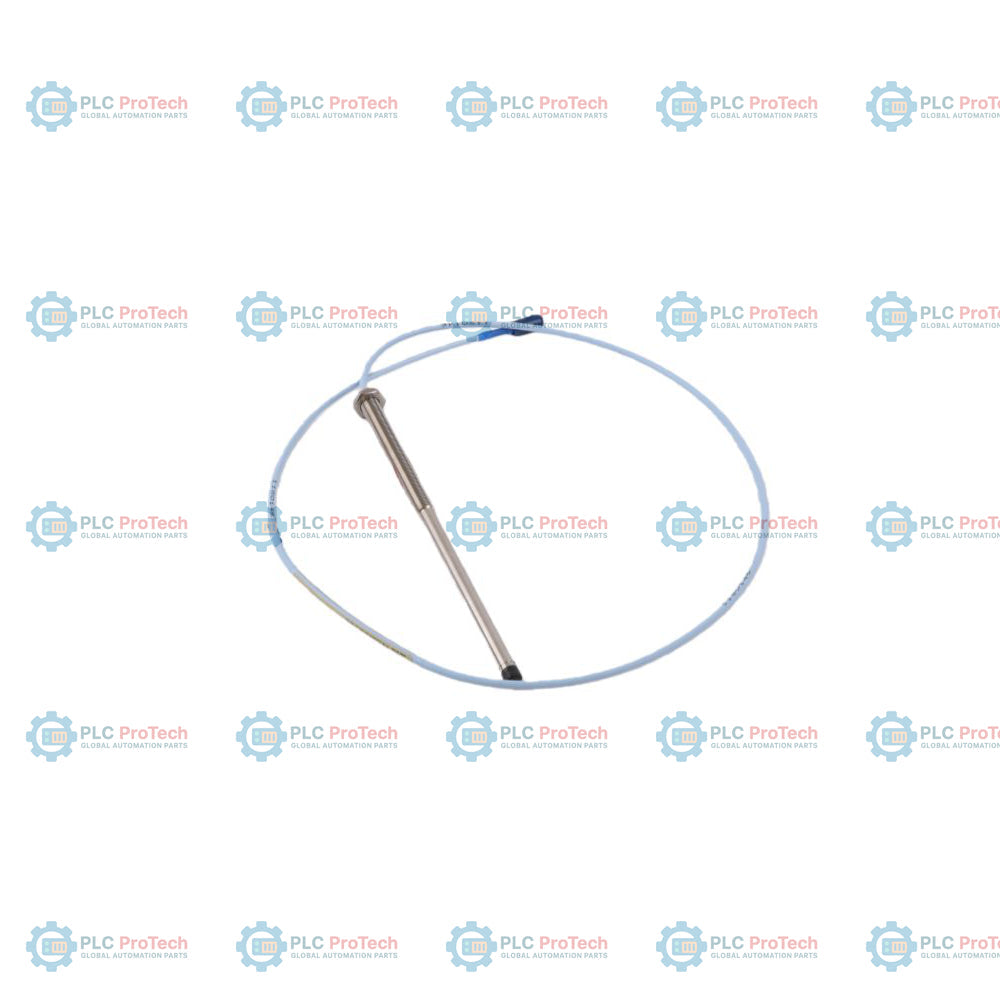

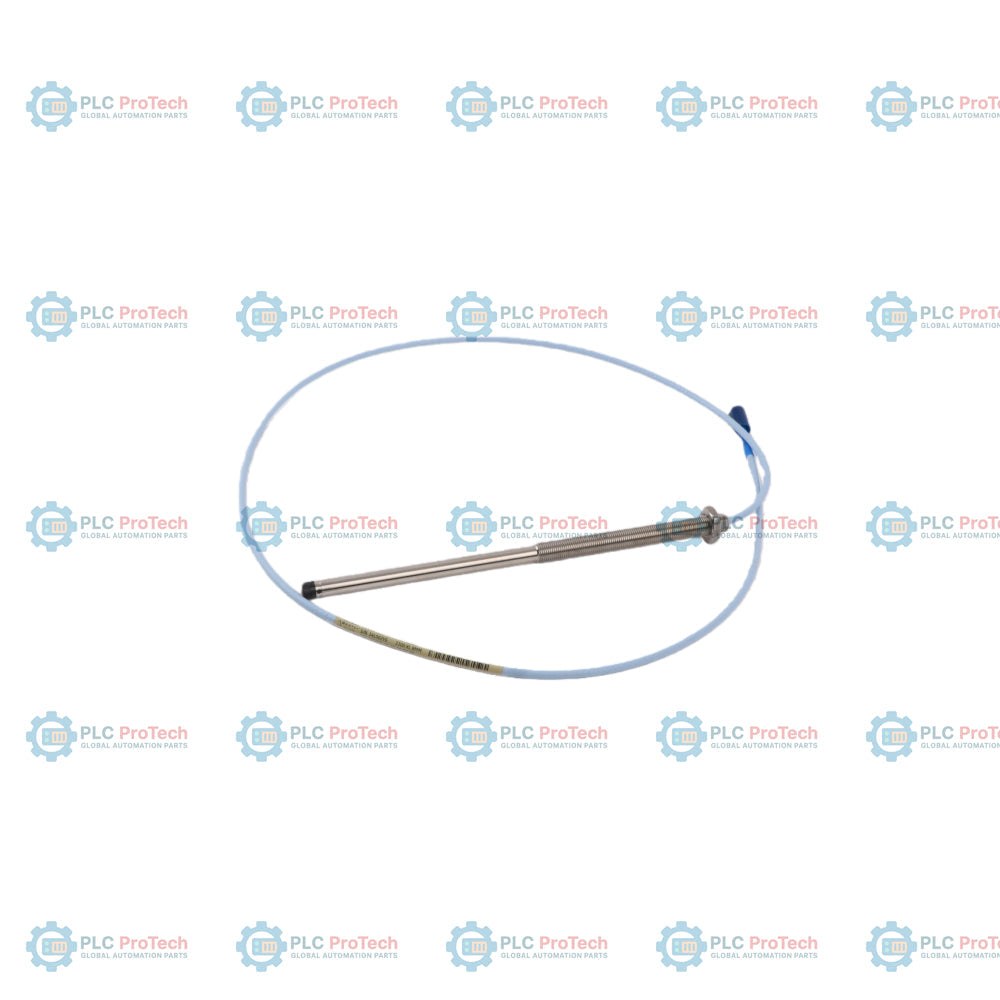

330103-10-18-50-01-00 Specifica una sonda di prossimità metrica 3300 XL da 8 mm, senza armatura, utilizzata come parte dei sistemi di trasduttori a correnti parassite senza contatto di Bently Nevada. Questa configurazione presenta una filettatura M10 x 1 con una lunghezza non filettata di 100 mm (opzione 10) e una lunghezza complessiva della custodia di 180 mm (opzione 18). È dotata di un cavo con lunghezza totale di 5,0 metri (16,4 piedi) (opzione 50), terminato con un connettore coassiale miniaturizzato ClickLoc dotato di una protezione del connettore (opzione 01). Per questa unità non sono state selezionate approvazioni di enti per aree pericolose (opzione 00).

La sonda da 5,0 metri viene abbinata a un sensore Proximitor 3300 XL con lunghezza totale di 5,0 metri, poiché le lunghezze del cavo e della sonda devono corrispondere alla lunghezza di sistema designata per garantire il funzionamento calibrato. Poiché è realizzato senza armatura, questo modello viene utilizzato in installazioni in cui il percorso del cavo si trova interamente all'interno di condotti, canaline protettive o custodie interne delle macchine, dove il rischio di abrasione meccanica è ridotto al minimo. La filettatura metrica M10 x 1 viene utilizzata nei progetti di macchinari che richiedono filettature di montaggio conformi agli standard metrici anziché opzioni imperiali.

Caratteristiche

• Filettatura metrica M10 x 1: offre un'interfaccia di montaggio metrica standardizzata, senza armatura sul cavo della sonda.
• Lunghezza della custodia non filettata di 100 mm: l'opzione 10 fornisce una sezione non filettata di 100 mm, consentendo l'inserimento a profondità regolabile all'interno degli alloggiamenti delle macchine.
• Lunghezza complessiva della custodia di 180 mm: l'opzione 18 fornisce una lunghezza complessiva della custodia filettata di 180 mm, per una penetrazione profonda nella porta di montaggio.
• Lunghezza totale di 5,0 metri: l'opzione 50 fornisce un cavo della sonda di 5,0 metri, eliminando la necessità di cavi di prolunga separati nelle configurazioni con percorsi brevi, se abbinata a un Proximitor da 5 metri corrispondente.
• Connettore ClickLoc con protezione: l'opzione 01 termina la sonda con un connettore coassiale miniaturizzato ClickLoc, dotato di serie di una protezione del connettore per prevenire l'esposizione all'ambiente e l'ingresso di contaminanti.
• Design senza armatura: il diametro ridotto del cavo ne facilita l'instradamento attraverso passaggi stretti e condotti interni.

Applicazioni

Le sonde di prossimità della serie Bently Nevada 330103 vengono utilizzate per le misurazioni statiche e dinamiche delle macchine nelle industrie pesanti. Le applicazioni comuni includono:

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione dell'albero in turbine a vapore, turbine a gas e grandi compressori industriali.
• Monitoraggio della posizione della spinta assiale e dell'espansione della carcassa.
• Monitoraggio della velocità di rotazione e del riferimento di fase (Keyphasor).
• Sistemi di protezione dei macchinari che richiedono l’integrazione di una filettatura di montaggio metrica.

Informazioni per l’ordinazione

Specifiche tecniche

Linee guida per l’installazione

Garantire la corretta esecuzione durante l’installazione meccanica attenendosi alle seguenti linee guida:

• Verificare che la lunghezza di innesto della filettatura nella custodia non superi 15 mm per la filettatura di montaggio M10 x 1, per evitare inceppamenti.
• Non superare il limite massimo di coppia di serraggio di 12 N-m (110 in-lb) durante il montaggio della sonda.
• Mantenere un raggio di curvatura minimo del cavo di 25,4 mm (1,0 pollici) per evitare danni al conduttore coassiale interno.
• La messa a terra della schermatura coassiale esterna deve essere mantenuta mediante un collegamento corretto alla terra del sistema all’estremità del sensore Proximitor.
• Assicurarsi che la lunghezza totale della sonda (5,0 m) corrisponda alla lunghezza calibrata del sensore Proximitor nel circuito.
