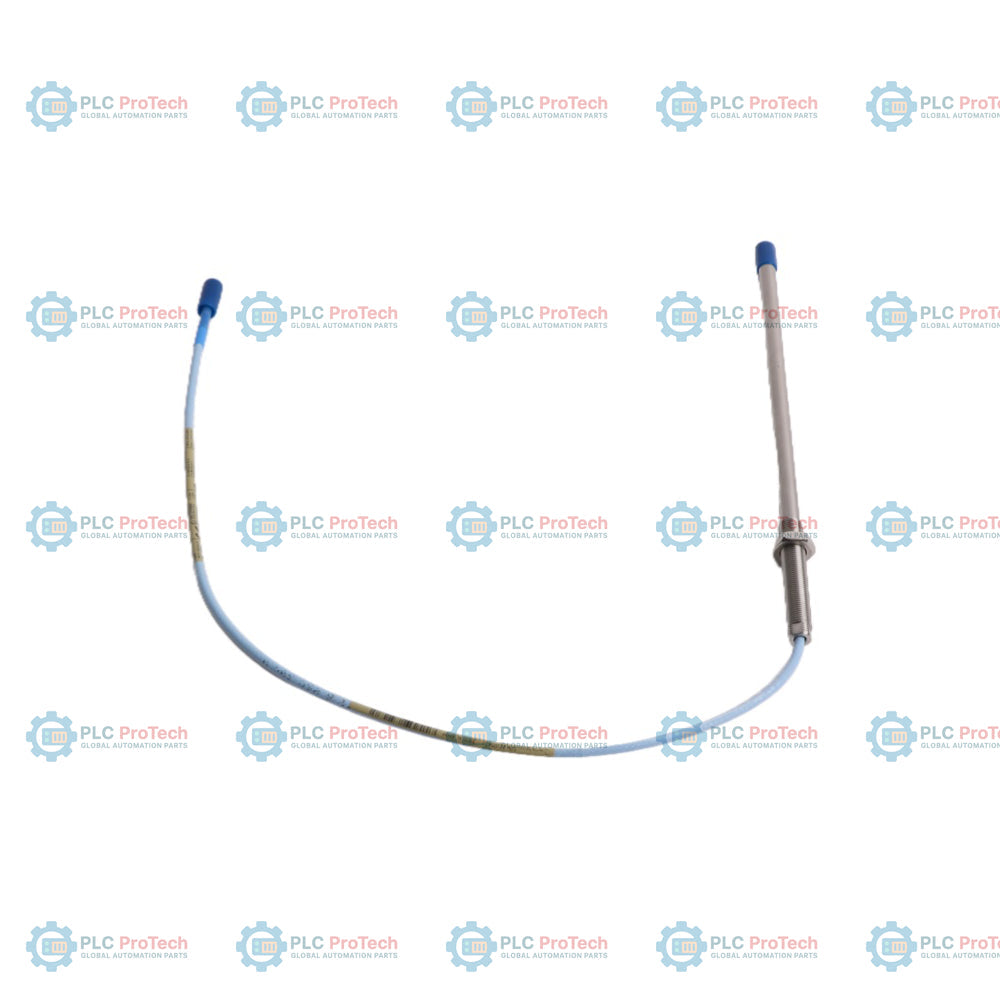

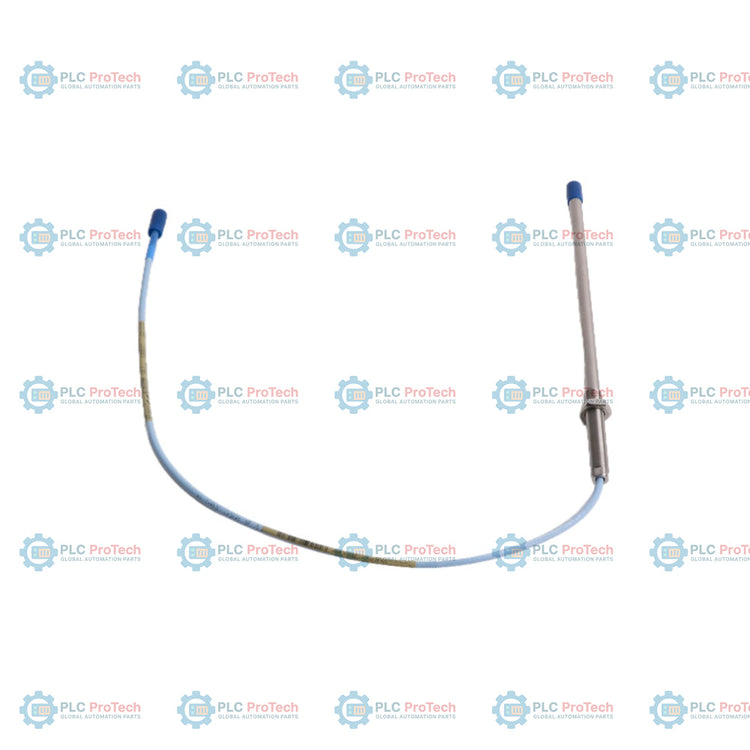

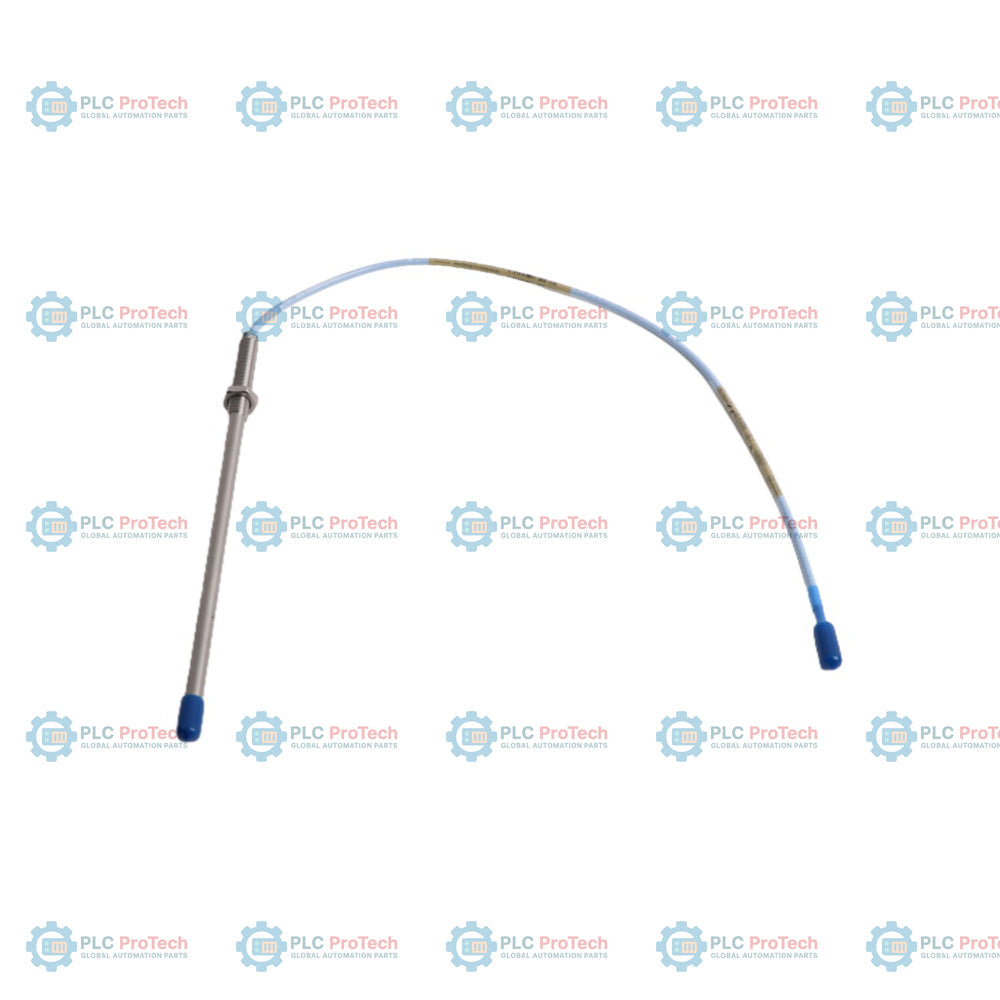

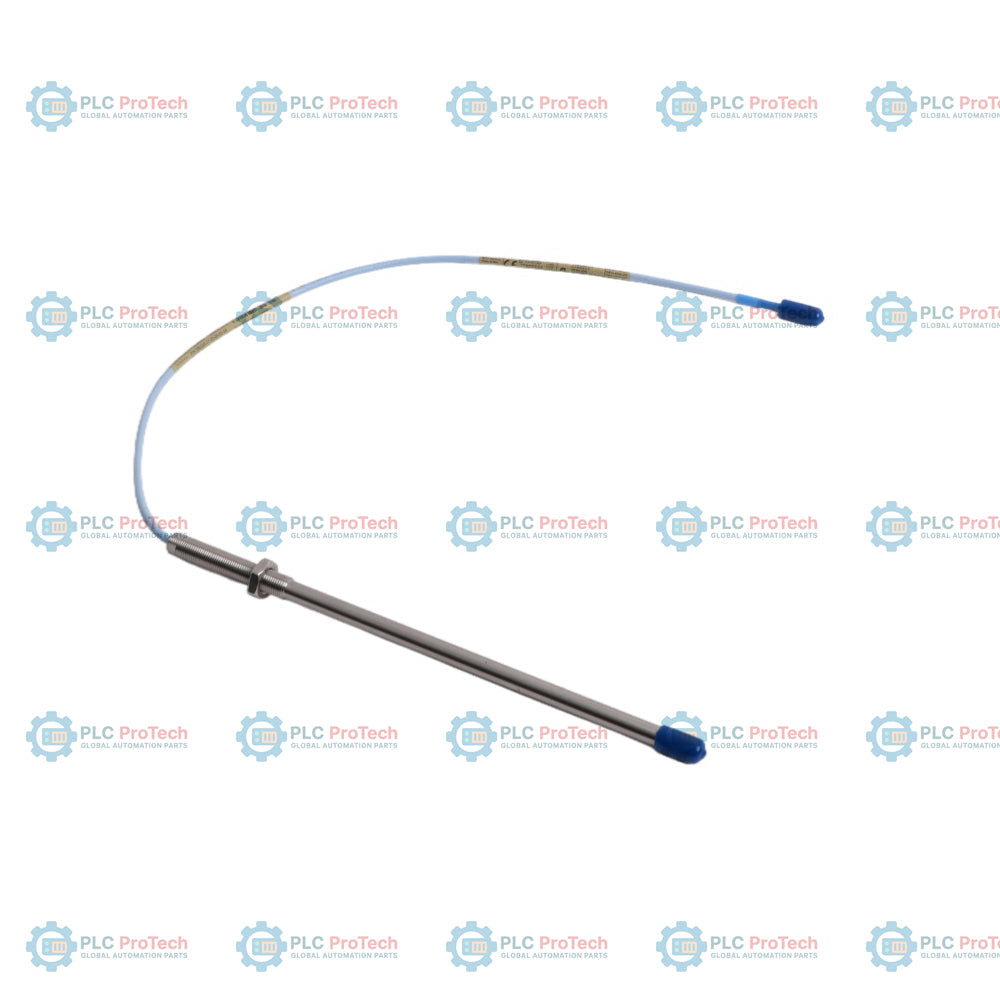

Bently Nevada 330103-17-22-10-12-05 3300 XL Sonda di prossimità da 8 mm

Il modello base Bently Nevada 330103-17-22-10-12-05 330103 è un sensore a correnti parassite senza contatto che genera un campo elettromagnetico ad alta frequenza per convertire le distanze fisiche in variazioni proporzionali dell'impedenza elettrica, destinate al monitoraggio del gap statico e delle vibrazioni dinamiche. Questa sonda di prossimità si interfaccia direttamente con un sensore Proximitor 3300 XL compatibile, che condiziona le misurazioni del campo trasformandole in un segnale di uscita a tensione lineare adatto ai sistemi di protezione delle macchine.

Riepilogo tecnico

La sonda funziona secondo i principi della scalatura mediante correnti parassite: un campo RF ad alta frequenza emesso dalla punta induce correnti parassite quando interagisce con un bersaglio conduttivo. Il circuito della sonda di prossimità subisce una variazione d'impedenza in relazione alla prossimità della superficie del bersaglio. Il sensore Proximitor 3300 XL traduce questa variazione continua in un segnale di tensione lineare calibrato per l'analisi della dinamica del rotore e delle vibrazioni dell'albero.

Specifiche hardware

Note ingegneristiche

• Regolazione della lunghezza del sistema: La lunghezza totale di 1.0 m di questa sonda richiede un cavo di prolunga aggiuntivo di 4.0 m per raggiungere la regolazione standard del sistema di 5.0 m, necessaria per una calibrazione precisa del sensore Proximitor.
• Calibrazione in base al materiale del bersaglio: La calibrazione di fabbrica viene eseguita specificamente per l'acciaio AISI 4140. Materiali alternativi del bersaglio modificano la scalatura delle correnti parassite e richiedono variabili correttive o una ricalibrazione dedicata a causa delle variazioni della permeabilità magnetica e della conducibilità elettrica.
• Dimensioni minime del bersaglio: La superficie del bersaglio osservata deve presentare un diametro continuo di almeno 15.2 mm (0.6 in) per ridurre gli effetti di bordo che compromettono la linearità della misurazione.

Linee guida operative

• Coppia di serraggio: Limitare la coppia a un massimo di 4.7 N-m (42 in-lb) durante l'installazione della filettatura nel carter della macchina, per prevenire la deformazione meccanica o la rottura strutturale della punta della sonda.
• Gioco della filettatura e laterale: Mantenere una distanza laterale minima di 22 mm da qualsiasi svasatura circostante o parete laterale metallica, per eliminare variazioni parassite della calibrazione e diafonia del segnale.
• Messa a terra e isolamento della schermatura: Avvolgere i connettori coassiali miniaturizzati ClickLoc con il nastro isolante autoadesivo in silicone fornito. In questo modo si isola la messa a terra della schermatura coassiale da quella della macchina e si impedisce l'ingresso di fluidi all'interno.
• Instradamento del cavo e raggio di curvatura: Instradare il cavo resistente ai fluidi garantendo un raggio di curvatura minimo di 25.4 mm (1.0 in), per proteggere gli strati dielettrici interni da affaticamento o fratture meccaniche.

Descrizione dei suffissi

• 17: Lunghezza non filettata di 17 mm per il controllo del posizionamento in profondità all'interno dell'alloggiamento della macchina.
• 22: Lunghezza complessiva del corpo di 22 mm, che garantisce dimensioni ribassate per le zone soggette a vincoli di spazio.
• 10: Lunghezza totale del cavo di 1.0 m (3.3 ft).
• 12: Connettore coassiale miniaturizzato ClickLoc con cavo integrato resistente ai fluidi.
• 05: Certificazioni ATEX, IECEx e CSA per sicurezza intrinseca e apparecchiature non incendiarie in aree pericolose (applicazioni nelle Zone 0, 1 e 2).
