Descrizione

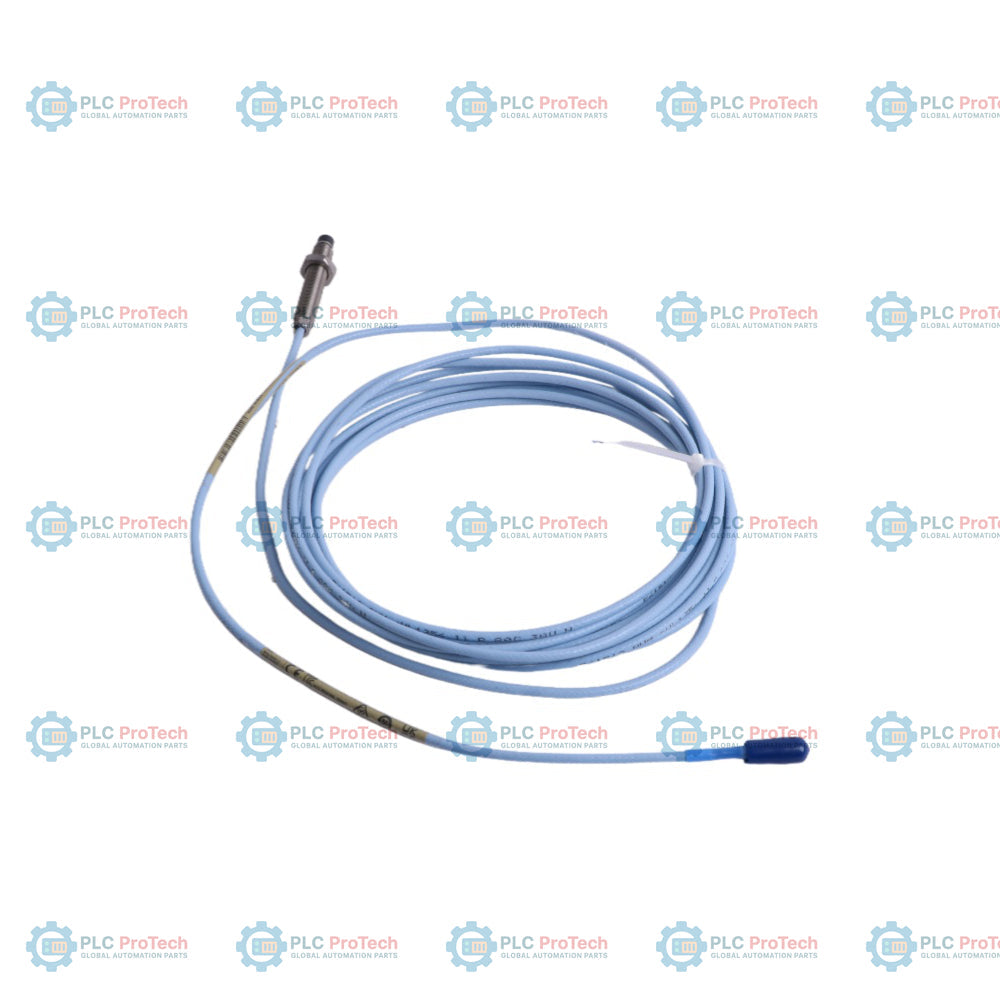

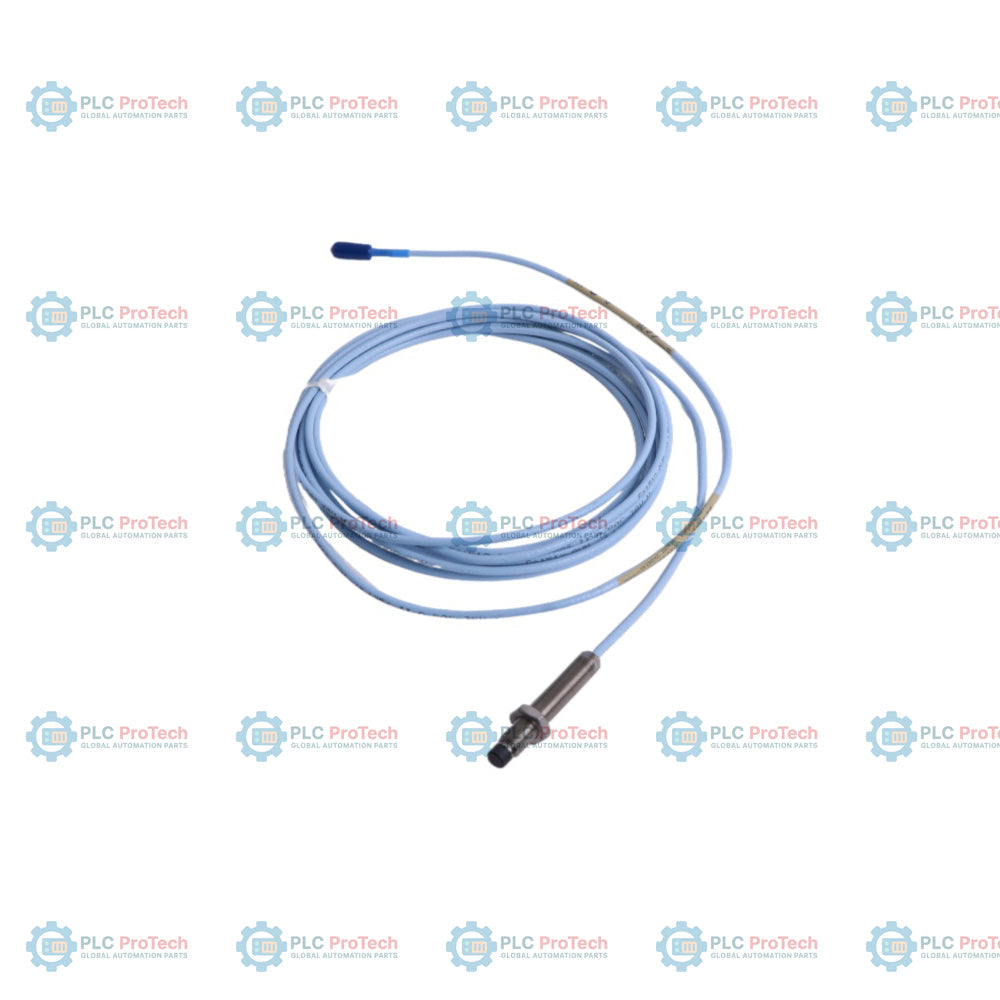

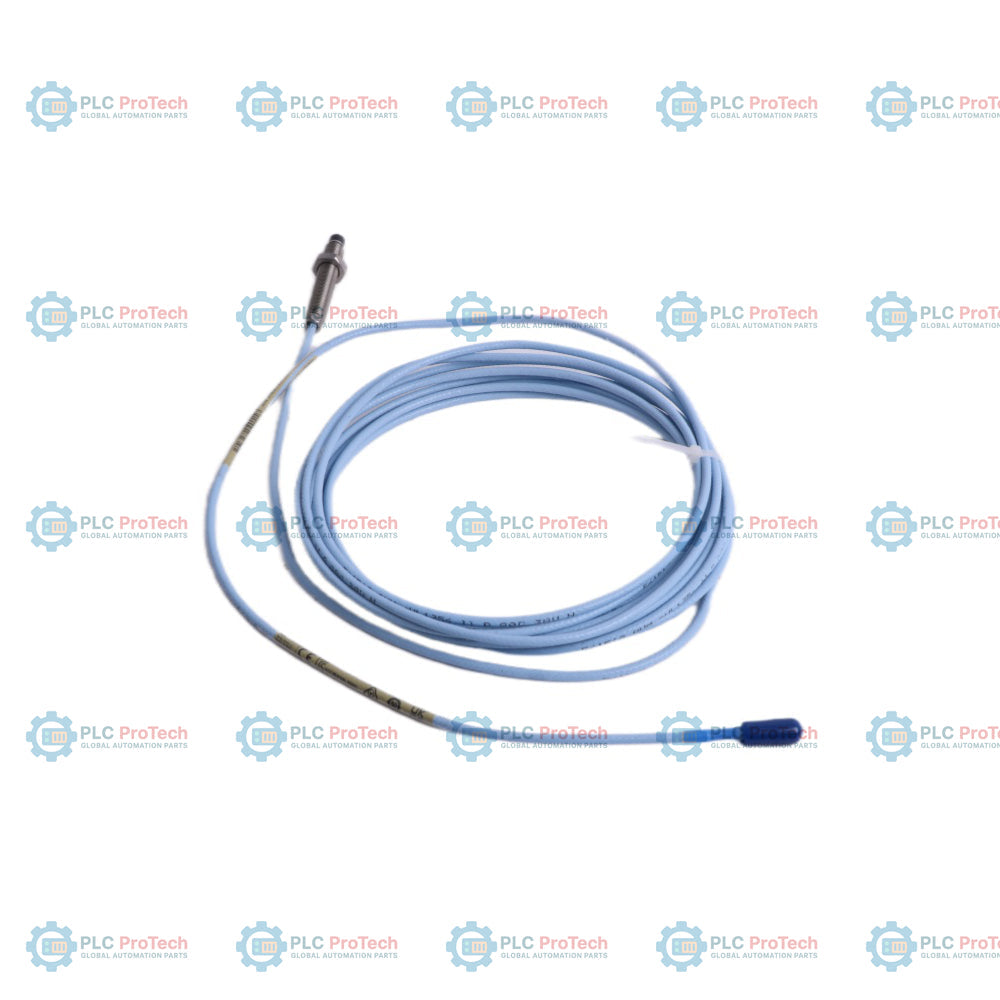

330103-00-06-15-02-05 specifica una configurazione della sonda di prossimità 3300 XL da 8 mm con filettatura metrica M10 x 1 senza armatura, definita da una lunghezza del corpo completamente filettato di 60 mm (lunghezza non filettata di 0 mm), lunghezza totale del cavo di 1,5 metri, connettore coassiale ClickLoc standard e certificazione per aree pericolose CSA/ATEX/IECEx.

Questa configurazione metrica non corazzata è progettata per installazioni industriali standard che richiedono misurazioni ad alta precisione, senza contatto, delle vibrazioni e della posizione dell'albero mediante correnti parassite. A differenza della variante corazzata (serie 330104) o delle varianti dotate di protezioni integrate del connettore (opzione 01), questa configurazione specifica utilizza un cavo coassiale standard da 1,5 metri con un connettore ClickLoc senza protezione (opzione 02), per semplificare il passaggio attraverso condotti stretti o alloggiamenti interni delle macchine dove non è richiesta la protezione dall'abrasione meccanica.

Caratteristiche

• Configurazione con filettatura metrica: passo della filettatura M10 x 1 su un corpo della sonda non corazzato.
• Dimensioni del corpo: lunghezza complessiva del corpo di 60 mm (opzione 06) con corpo non filettato di 0 mm (opzione 00).
• Opzione di lunghezza totale 15: cavo integrato della sonda da 1,5 metri (4,9 piedi) con isolamento in FEP.
• Opzione di tipo di connessione 02: il connettore coassiale miniaturizzato ClickLoc fornisce un collegamento sicuro a scatto con cavi di prolunga standard.
• Certificazione per aree pericolose: l'opzione 05 qualifica la sonda secondo gli standard CSA, ATEX e IECEx per ambienti a sicurezza intrinseca e non incendiari.

Applicazioni

• Misurazione delle vibrazioni radiali dell'albero su macchinari industriali rotanti ad alta velocità
• Monitoraggio della posizione della spinta assiale in turbine, compressori e pompe
• Riferimento di fase (Keyphasor) e applicazioni di rilevamento della velocità
• Monitoraggio continuo delle condizioni di componenti critici nei settori petrolifero e del gas, della generazione di energia e petrolchimico

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

Un’installazione ottimale della sonda di prossimità è essenziale per una protezione accurata dei macchinari e il monitoraggio delle condizioni. Osservare le seguenti linee guida per le sonde metriche M10 x 1:

• Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollice) per evitare danni interni al cavo coassiale.
• Assicurarsi che la lunghezza massima di impegno della filettatura non superi 15 mm, per evitare il grippaggio della filettatura.
• I connettori devono essere mantenuti asciutti e privi di olio o contaminanti. Serrare manualmente i connettori ClickLoc fino a ottenere un collegamento ben saldo; non utilizzare pinze sui connettori click dorati, salvo per l’adattamento a componenti non-XL.
• Per collegare il sensore Proximitor al sistema del rack di monitoraggio, utilizzare cavi di campo schermati, mantenendo le schermature isolate dalla massa del macchinario salvo diversa indicazione.

Conformità e certificazioni

La sonda di prossimità 330103-00-06-15-02-05 è conforme ai principali standard internazionali per gli ambienti dei macchinari industriali:

• Omologazioni per aree pericolose (opzione 05): Certificata per applicazioni a sicurezza intrinseca (Ex ia IIC) e non incendiarie/ec (Ex nA/Ex ec IIC) secondo le direttive CSA, ATEX e IECEx.
• Protezione ambientale: I materiali di tenuta della punta e del corpo offrono un’eccellente resistenza ai comuni lubrificanti industriali, ai solventi e all’umidità ambientale.
